ฟังก์ชั่นตัวเชื่อมต่อ (ขากรรไกรต้น 3p 630a)
มันเป็นส่วนประกอบไฟฟ้าที่สำคัญในสวิตช์แรงดันไฟฟ้าต่ำ R-okken ส่วนใหญ่เป็นหลัก
เครื่องป้อนพลังงานวงจร; โดยการทำงานกับ busbar, ซ็อกเก็ตขาออก ฯลฯ
เชื่อมต่อกับปลายด้านบนของสวิตช์เพื่อรับรู้แหล่งจ่ายไฟหลักของวงจร มันคือ
ยังเชื่อมโยงที่สำคัญในการส่งพลังงานที่เชื่อมต่อ busbar และภายใน
วงจรของหน่วยลิ้นชักเพื่อให้แน่ใจว่าการกระจายพลังงานอย่างเป็นระเบียบในการกระจาย
ระบบ.

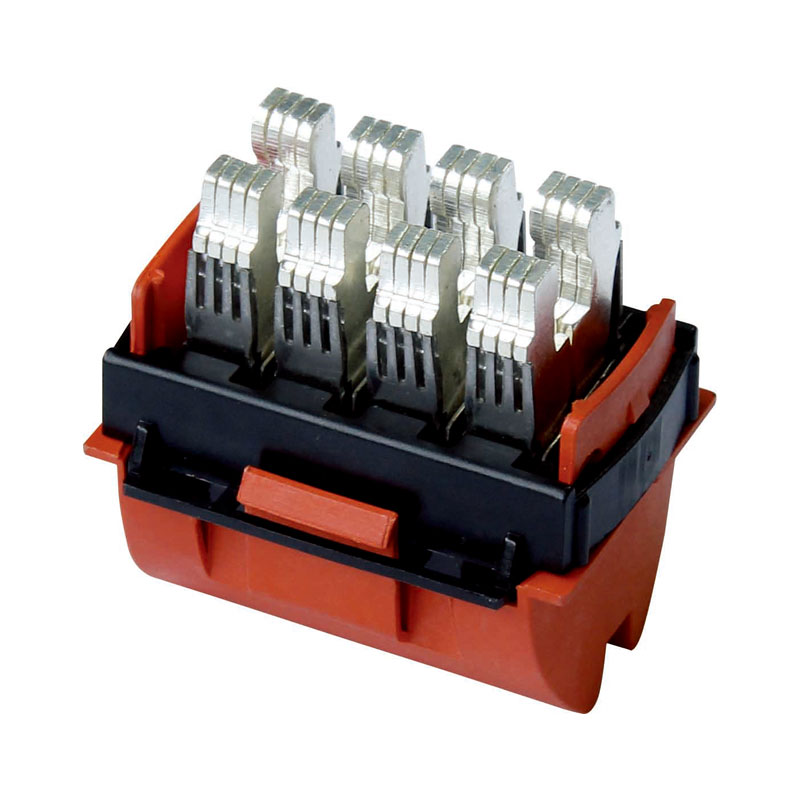

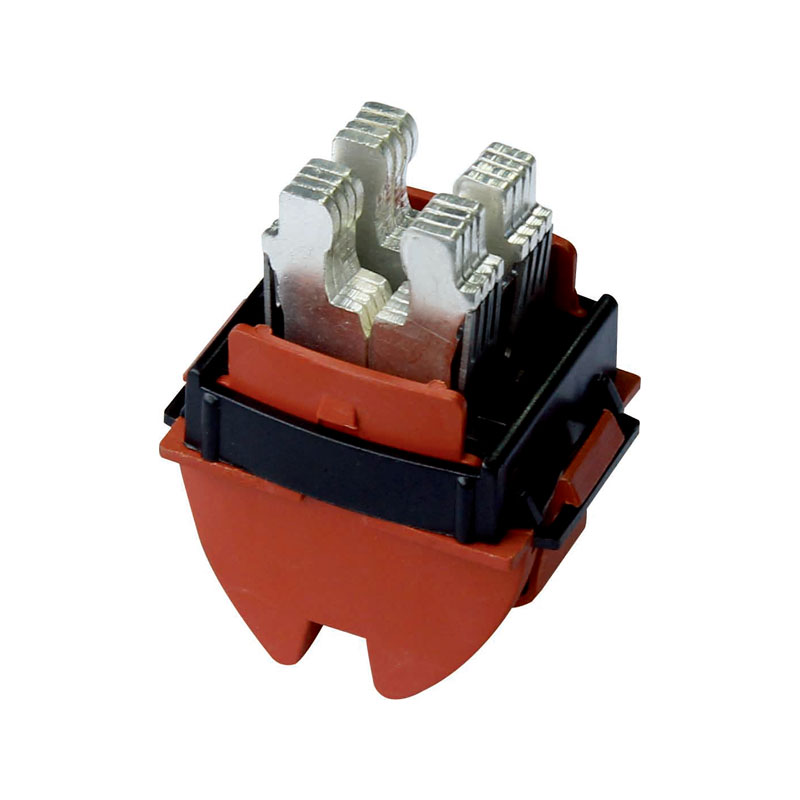

ตัวเชื่อมต่อขาเข้า R-okken (ขากรรไกรต้น 3p 3p 630a) การออกแบบโครงสร้างเป็น BELOWS
หน้าสัมผัสที่เป็นสื่อกระแสไฟฟ้าปลั๊ก: ทำด้วยทองแดงด้วยการชุบเงินทองแดงมีไฟฟ้าที่ยอดเยี่ยม
และการนำความร้อน การชุบเงินช่วยเพิ่มการนำไฟฟ้าและ
ลดความต้านทานการติดต่อ นอกจากนี้ยังช่วยเพิ่มความสามารถในการต่อต้านการออกซิเดชั่นลดการติดต่อที่ไม่ดี
เกิดจากการเกิดออกซิเดชันและทำให้มั่นใจได้ว่ากระแสการส่งผ่านที่มั่นคง (630A)
สปริง: แผ่นสปริงตรงตั้งอยู่ระหว่างด้านนอกของแผ่นนำไฟฟ้าปลั๊ก
และวงเล็บคงที่ซึ่งสร้างแรงกดระหว่างแผ่นนำไฟฟ้าแบบจับคู่
เพื่อให้แน่ใจว่าการติดต่อที่ดีระหว่างปลั๊กและซ็อกเก็ต และทำโดยสแตนเลส
ความยืดหยุ่นและการนำไฟฟ้าที่ดี
ตัวยึดคงที่: ใช้เพื่อแก้ไขแผ่นนำไฟฟ้าและแผ่นสปริงของปลั๊กจัดเตรียมไว้
การสนับสนุนเชิงกลและการวางตำแหน่งและตรวจสอบความมั่นคงของโครงสร้างของปลั๊ก มันใช้
วัสดุ PA ใหม่ (polyamide) ที่มีจุดหลอมเหลวสูงและความต้านทานความร้อนที่ยอดเยี่ยมน้ำมัน
ความต้านทานและความต้านทานต่อริ้วรอย มันสามารถทำงานได้อย่างเสถียรเป็นเวลานานในคอมเพล็กซ์
สภาพแวดล้อมภายในตู้กระจายสินค้า (อุณหภูมิที่แน่นอนมลพิษน้ำมันที่เป็นไปได้
ฯลฯ ) และระดับการป้องกันสามารถปรับให้เข้ากับสถานการณ์ที่แตกต่างกัน (เมื่อปลั๊กที่คล้ายกัน
สามารถเข้าถึง IP67, กันฝุ่นและกันน้ำรายละเอียดเฉพาะขึ้นอยู่กับความเป็นจริง
ผลิตภัณฑ์).
หลักการทำงานของ Schneider Okken ตู้กระจายแรงดันไฟฟ้าต่ำ 3P 630A
ผลิตโดย Richge Technology มีดังนี้: พินทรงกระบอกร่วมมือกับปลั๊ก
แผ่นนำไฟฟ้าเพื่อแก้ปัญหาความจำเป็นในการขยายแผ่นงานของปลั๊กเพื่อขยายและฤดูใบไม้ผลิ
เพื่อให้แรงกดดันเมื่อเสียบเข้ากับบัสบาร์ ทั้งสองทำงานร่วมกันอย่างมาก
ลดแรงเสียดทานของการขยายตัวเชื่อมต่อหลีกเลี่ยงความเสียหายต่อ busbar เนื่องจาก
ความดันฤดูใบไม้ผลิในระหว่างกระบวนการไดนามิกของปลั๊กที่ถูกแทรกเข้าไปในบัสบาร์
(จังหวะที่มีประสิทธิภาพ 10-12 มม.); ในสภาวะคงที่ตรวจสอบให้แน่ใจว่าแรงกดดันจากการสัมผัสของแต่ละชุด
Springs ถึง 75-95N ทำให้มั่นใจได้ถึงความมั่นคงและความน่าเชื่อถือของการเชื่อมต่อและการสร้าง
การส่งสัญญาณปัจจุบันราบรื่นขึ้น
