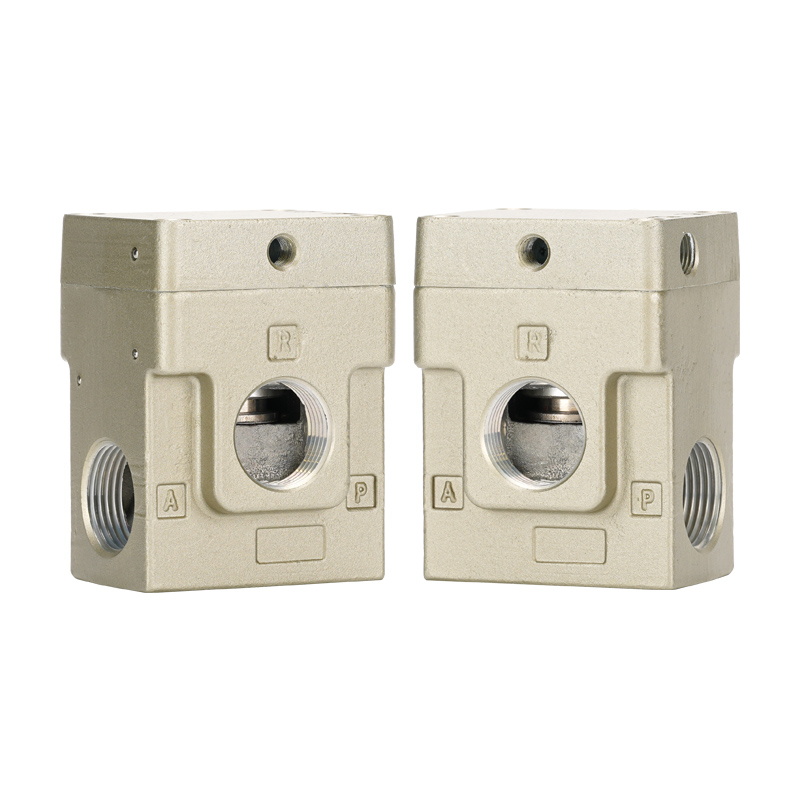

VEX1 Series เครื่องปรับแรงดันระบาย 3 ทางไหลสูง

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

การวางตำแหน่งผลิตภัณฑ์

     ซีรีส์ VEX1 เป็นตัวควบคุมแรงดันชนิดระบาย 3 ทิศทางที่มีอัตราการไหลสูงและมีความแม่นยำสูง พัฒนาขึ้นภายใต้ SOH โดย Richge Technology มีความเชี่ยวชาญในการบำรุงรักษาแรงดันคงที่อย่างมีเสถียรภาพ ไอเสียอย่างรวดเร็ว และการควบคุมแรงดันสอง/หลายขั้นตอนสำหรับวงจรนิวแมติกส์งานหนัก เป็นโซลูชันการควบคุมแรงดันกระแสหลักสำหรับถังอากาศแรงดันสูง การเป่าลมปริมาณมาก และอุปกรณ์ขับเคลื่อนกระบอกสูบกำลังสูงที่มีรูเจาะขนาดใหญ่

คุณสมบัติผลิตภัณฑ์หลัก

1. ความสามารถในการไหลสูงเป็นพิเศษ (ข้อได้เปรียบทางการแข่งขันหลัก)

     - ใช้โครงสร้างสปูลก้านที่สมดุลแทนการออกแบบไดอะแฟรมแบบดั้งเดิม ซึ่งมีจังหวะเปิดขนาดใหญ่และความต้านทานการไหลต่ำเป็นพิเศษ

     -- ให้อัตราการไหลสูงกว่าตัวควบคุมซีรีส์ AR ทั่วไปถึง 3~5 เท่า เพื่อรองรับความต้องการจ่ายอากาศหนักในทันที

     -- มาพร้อมกับพอร์ตไอเสียล้นขนาดใหญ่เพื่อให้ทราบถึงการลดแรงดันอย่างรวดเร็ว แรงดันย้อนกลับที่มั่นคง และการปราบปรามความผันผวนของแรงดันอย่างมีประสิทธิภาพ

2. เสถียรภาพความดันความแม่นยำสูง

     --ฮิสเทรีซิส ≤ 0.03 MPa

     -- การทำซ้ำ ≤ 0.01 MPa

     -- ความไว ≤ 0.01 MPa ความผันผวนของแรงดันน้อยที่สุด เหมาะอย่างยิ่งสำหรับแรงดันคงที่ที่แม่นยำและสภาพการทำงานของการไหลคงที่

3. สองโหมดการควบคุมเสริม

     -- ประเภทนักบินอากาศ (VEX1□00): ขับเคลื่อนด้วยสัญญาณนิวแมติกภายนอก P1 ใช้ได้กับรีโมทคอนโทรล โรงงานป้องกันการระเบิด และระบบเปลี่ยนแรงดันหลายจุด

     -- ประเภทไพล็อตโซลินอยด์นำร่องภายนอก (VEX1□00+G): คอยล์โซลินอยด์นำร่องในตัวพร้อมตัวเลือก DC24V / AC220V เพื่อให้เกิดการเปลี่ยนแรงดันไฟฟ้าอัตโนมัติ

4. ช่วงแรงดันที่ปรับได้กว้างและความต้านทานแรงดันสูง

     - แรงดันใช้งานขาเข้าสูงสุด: 1.0 MPa

     -- ช่วงความดันการตั้งค่าที่ปรับได้: รุ่นนักบินอากาศ: 0.05 ~ 0.9 MPa รุ่นนักบินโซลินอยด์: 0.05 ~ 0.7 MPa5 การทำงานที่ใช้งานง่ายและการปรับอุณหภูมิได้กว้าง· การวางแนวการติดตั้งฟรีโดยไม่มีข้อจำกัดด้านมุม

     -- การออกแบบที่ไม่ต้องหล่อลื่นอย่างสมบูรณ์ เข้ากันได้กับวงจรอากาศแห้งที่ปราศจากน้ำมัน

     - ช่วงอุณหภูมิในการทำงาน: 0 ~ 50 ℃; รุ่นนักบินอากาศขยายเป็น 0 ~ 60 ℃ ประสิทธิภาพการป้องกันการควบแน่น

ตารางข้อมูลจำเพาะทางเทคนิคแบบเต็ม

การจำแนกรุ่นซีรีส์

     -- VEX110□: ขนาดพอร์ตเล็ก (01 / 02)

     -- VEX120□: ขนาดพอร์ตขนาดกลาง-เล็ก (02 / 03)

     -- VEX130□: ขนาดพอร์ตขนาดกลาง (03 / 04 / 06 / 10)

     -- VEX170□: ขนาดพอร์ตขนาดใหญ่ (10 / 12)

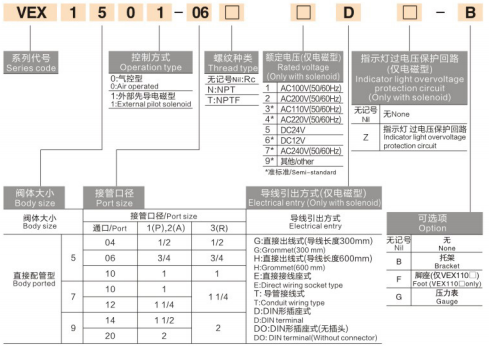

     -- VEX190□: ขนาดพอร์ตขนาดใหญ่พิเศษ (14 / 20) รหัสรุ่น ตัวอย่างVEX1300-03G36-4-01

     -- 130 = ซีรีย์พอร์ตขนาดกลาง

     -- 0 = ประเภทนักบินอากาศ (1 = ประเภทนักบินโซลินอยด์)

     -- 03 = เกลียวพอร์ต 3/8"

     -- G36 = โซลินอยด์นำร่องรวม DC24V (อุปกรณ์เสริม)

สถานการณ์การใช้งานทั่วไป

     -- การรักษาเสถียรภาพแรงดันอย่างรวดเร็วและการบรรเทาอย่างรวดเร็วสำหรับถังเก็บอากาศขนาดใหญ่

     -- อุปกรณ์เป่าลมปริมาณมาก: การกำจัดฝุ่นทางอุตสาหกรรม สถานีทำให้แห้งชิ้นส่วน และสถานีไล่อากาศ

     -- กระบอกสูบและมอเตอร์ลมกำลังสูง: ตัวขับเคลื่อนการไหลขนาดใหญ่ที่มั่นคงเพื่อขจัดแรงดันตกในท่อ

     -- การควบคุมแรงดันแบบสองขั้นตอน / หลายขั้นตอน: ตัวควบคุมเดี่ยวสำหรับการสลับแรงดันหลายระดับผ่านสัญญาณนิวแมติกหรือไฟฟ้า

     -- วงจรสมดุลและการควบคุมความตึง: ความตึงคงที่สำหรับการผลิตฟิล์ม/สายไฟ อุปกรณ์ปรับสมดุลแบบนิวแมติก

สรุปประโยคเดียว

     เครื่องควบคุมไอเสีย 3 ทางแบบก้านสมดุล SOLH VEX1 ผสมผสานความสามารถในการไหลสูงเป็นพิเศษ ความแม่นยำสูงระดับ 0.01MPa ฟังก์ชั่นระบายไอเสียในตัว และโหมดควบคุมนำร่องแบบอากาศ/โซลินอยด์คู่ ซึ่งทำหน้าที่เป็นตัวเลือกการควบคุมแรงดันที่เหมาะสมที่สุดสำหรับระบบนิวแมติกงานหนักที่ต้องการการรักษาเสถียรภาพของแรงดันคงที่ การผ่อนปรนอย่างรวดเร็ว และการสลับแรงดันหลายขั้นตอน
