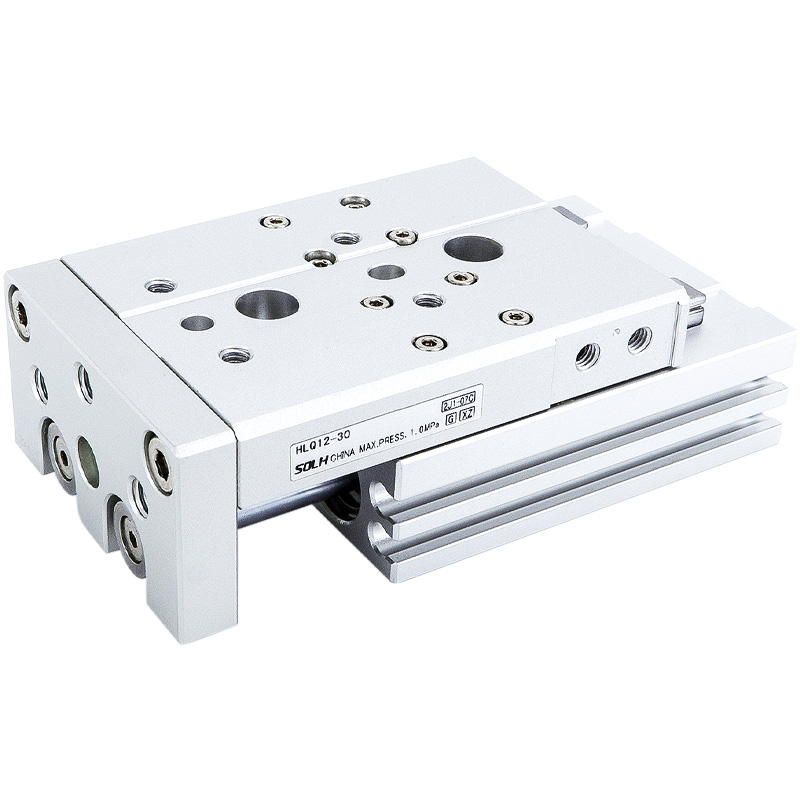

กระบอกสไลด์ความแม่นยำเพลาคู่ SOLH HLQ / HLQL ใช้โครงสร้างแกนนำเชิงเส้นตรงแบบลูกบอลหมุนเวียน ทำให้มีการเคลื่อนที่แบบลูกสูบเชิงเส้นที่ราบรื่นและมีความแม่นยำสูงสำหรับอุปกรณ์อัตโนมัติ มีให้เลือกสองรุ่นครอบคลุมสภาวะการทำงานของโหลดเยื้องศูนย์กลางเบา-ปานกลางและหนักตามลำดับ
-- รุ่นมาตรฐาน HLQ: ตัวกระบอกสูบจัดวางอยู่ที่ด้านข้างของชุดสไลด์ ความกว้างโดยรวมกะทัดรัด
-- HLQL ประเภทสมมาตร: กระบอกสูบที่อยู่ตรงกลาง + รางนำแบบสมมาตรคู่ มีความแข็งแกร่งสูงเป็นพิเศษ และความสามารถในการป้องกันการโก่งตัว
- โครงสร้างแนวทาง: คู่มือการเชิงเส้นของลูกบอลหมุนเวียน; รางเดี่ยวสำหรับเจาะ 6/8, รางคู่ขนานสำหรับเจาะ ≥12
- โหมดการทำงาน: การเคลื่อนที่แบบลูกสูบแบบ Double Acting
- สื่อที่ใช้งานได้: อากาศอัดที่มีความแม่นยำในการกรอง ≥40μm
|
รายการพารามิเตอร์ |
รายละเอียดข้อมูลจำเพาะ |
| ขนาดเจาะ (มม.) |
6, 8, 12, 16, 20, 25 |
| ช่วงระยะชักมาตรฐาน (มม.) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| แรงดันใช้งาน |
0.15 ~ 0.7 เมกะปาสคาล |
| พิสูจน์แรงดันทดสอบ |
1.2 เมกะปาสคาล |
| อุณหภูมิในการทำงาน |
-20°C ~ 70°C |
| ช่วงความเร็วลูกสูบ |
50 ~ 500 มม./วินาที |
| ความอดทนต่อโรคหลอดเลือดสมอง |
ระยะชัก ≤100มม.: +1.0 มม. ระยะชัก >100 มม.: +1.5 มม |
| ด้ายแอร์พอร์ต |
เจาะ 6/8/12: M5×0.8; เจาะ 16/20/25: PT1/8 |
| แหวนแม่เหล็ก |
ในตัวเป็นมาตรฐาน (ต่อท้าย S) เข้ากันได้กับเซ็นเซอร์แม่เหล็ก CMSH / DMSH |
1. รางนำบอลหมุนเวียนแบบแม่นยำคู่
- แรงเสียดทานต่ำ การเคลื่อนไหวที่ราบรื่นเป็นพิเศษ ความตรงที่โดดเด่น และความแม่นยำของตำแหน่งซ้ำ เคลือบกันฝุ่นป้องกันสนิมในตัวเพื่อยืดอายุการใช้งาน
2. ข้อต่อลอยตัวในตัว
-- การเชื่อมต่อแบบลอยตัวแบบยืดหยุ่นระหว่างลูกสูบและตัวเลื่อนจะชดเชยแรงด้านข้างและแรงบิดประหลาด ป้องกันการเสียรูปของก้านลูกสูบและความเสียหายที่เกินพิกัด
3. การออกแบบก้านลูกสูบคู่ขนาน
-- แรงขับเอาต์พุตเพิ่มขึ้นเป็นสองเท่า ประสิทธิภาพการป้องกันแรงบิดอันทรงพลัง การหมุนของแพลตฟอร์มสไลด์เป็นศูนย์ภายใต้ภาระ
4. รูปแบบการติดตั้งแบบหลายทิศทาง
-- รูยึดแบบเกลียวที่พื้นผิวด้านล่าง ด้านหน้า และด้านข้างสำหรับการติดตั้ง 3 ทาง ตำแหน่งรูพินที่แม่นยำบนฐานเพื่อการติดตั้งฟิกซ์เจอร์ที่แม่นยำอย่างรวดเร็ว
5. พื้นผิวการติดตั้งจิ๊ก 3 ด้าน
-- เจาะรูสำหรับใช้เครื่องมือที่ด้านบนของสไลด์และด้านหน้า การวางตำแหน่งรูพินที่ด้านบนของตัวเลื่อนเพื่อรับประกันความแม่นยำในการวางตำแหน่งซ้ำ
6. ร่องเซ็นเซอร์ที่กลึงล่วงหน้า
-- ช่องเลื่อนมาตรฐานที่ด้านข้างกระบอกสูบเพื่อการติดตั้งที่รวดเร็วและตำแหน่งที่ปรับได้ของสวิตช์กกแม่เหล็ก
7. ชุดบัฟเฟอร์ที่หลากหลายและหยุดบล็อก
-- ตัวเลือกบัฟเฟอร์อากาศคงที่, บัฟเฟอร์อากาศที่ปรับได้ (A/AS/AF), บัฟเฟอร์โช้คอัพไฮดรอลิก (B/BF); มีอุปกรณ์เสริมบล็อกหยุดจำกัดภายนอกหลายรายการให้เลือก
1. รุ่นตัวอย่าง: HLQ20×30SAS
-- HLQ = ซีรีย์เพลาคู่มาตรฐาน; HLQL = ซีรีส์รางคู่ที่มีความแข็งแกร่งสูงแบบสมมาตร
-- 20 = เส้นผ่านศูนย์กลางรูกระบอกสูบ (มม.)
-- 30 = ความยาวช่วงชักที่กำหนด (มม.)
-- S = วงแหวนแม่เหล็กถาวรในตัว (การกำหนดค่ามาตรฐานบังคับ)
-- A = บัฟเฟอร์ลมแบบปรับได้ปลายคู่
AS = บัฟเฟอร์ลมเดี่ยวแบบปรับจังหวะหน้าได้
AF = บัฟเฟอร์ลมเดี่ยวแบบปรับจังหวะกลับได้
-- B = บัฟเฟอร์น้ำมันไฮดรอลิกปลายคู่
BF = บัฟเฟอร์น้ำมันไฮดรอลิกจังหวะกลับเดี่ยว
| เจาะ (มม.) |
พื้นที่ลูกสูบที่มีประสิทธิภาพ (มม. ²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. ลอจิกการเลือกแบบจำลอง
-- ประเภทมาตรฐาน HLQ: พื้นที่การติดตั้งขนาดกะทัดรัด โหลดขนาดกลาง-เล็ก โหลดด้านข้างเยื้องศูนย์เล็กน้อยหรือไม่มีเลย
-- HLQL ประเภทสมมาตร: โหลดหนัก โหลดออฟเซ็ตเยื้องศูนย์อย่างเห็นได้ชัด ความแข็งแกร่งสูง และข้อกำหนดความแม่นยำในการวางตำแหน่งสูงเป็นพิเศษ
2. การใช้งานทั่วไป
การวางตำแหน่งที่แม่นยำ การถ่ายโอนชิ้นงานอัตโนมัติ สถานีจับยึดแบบนิวแมติก ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ 3C สายการผลิตเซมิคอนดักเตอร์ อุปกรณ์ประกอบอัตโนมัติ และเครื่องมือทดสอบความแม่นยำ
กระบอกสูบบอลสไลด์หมุนเวียนเพลาคู่ SOLH HLQ / HLQL นำเสนอตัวแปรคู่มาตรฐานขนาดกะทัดรัดและสมมาตรที่มีความแข็งแกร่งสูง พร้อมตัวเลือกบัฟเฟอร์อากาศ/ไฮดรอลิก ก้านคู่ต้านแรงบิด และการออกแบบข้อต่อแบบลอย ตัวกระตุ้นเชิงเส้นความแม่นยำสูงสากลสำหรับอุปกรณ์จับยึด ถ่ายโอน และกำหนดตำแหน่งแบบอัตโนมัติสำหรับการโหลดปานกลางและหนัก
