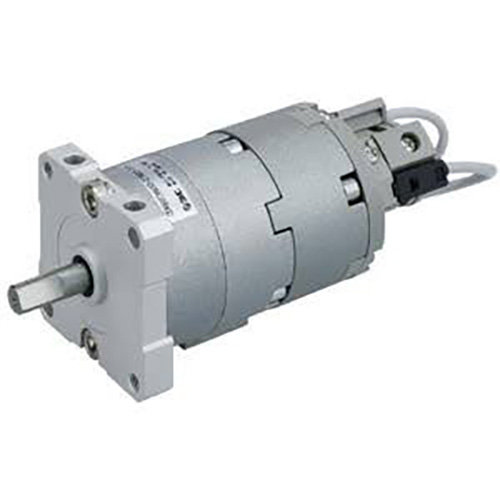

CRBU2 ซีรี่ส์ แอคชูเอเตอร์โรตารีชนิดใบพัดแบบติดตั้งฟรี

ยี่ห้อ: SOLH โดย Richge Technology

การวางตำแหน่งผลิตภัณฑ์และคุณสมบัติโครงสร้างหลัก

     ซีรีส์ SOLH CRBU2 เป็นกระบอกสวิงโรตารีแบบใบพัดขนาดเล็กที่ออกแบบมาสำหรับสถานีโรตารีที่มีความแม่นยำในพื้นที่จำกัด โดยมีการติดตั้งหลายทิศทางฟรี ตัวเครื่องบางเฉียบน้ำหนักเบา ระยะฟันเฟืองเป็นศูนย์ และมุมสวิงที่กว้าง ขนาดรูที่มีให้เลือก: 10/15/20/30/40 พร้อมตัวเลือกใบพัดเดี่ยว/คู่ เพื่อตอบสนองความต้องการในการพลิกแบบหมุนที่รับภาระน้ำหนักเบา

 1. จุดเด่นของการออกแบบหลัก

     -- ใบพัดขับตรง (ใบพัดเดี่ยว S / ใบพัดคู่ D): ไม่มีเกียร์ ไม่มีฟันเฟือง การหมุนที่ราบรื่น และการวางตำแหน่งที่แม่นยำเป็นพิเศษ

     -- โครงร่างทรงกระบอกสำหรับติดตั้งฟรีเต็มรูปแบบ: ติดตั้งได้ด้านบน/ล่าง/ซ้าย/ขวา/แกน โดยไม่ต้องใช้ขายึดเพิ่มเติม เบากว่า CRB2 ถึง 12% เพื่อการจัดวางอุปกรณ์ที่มีขนาดกะทัดรัดและหนาแน่น

     -- ช่วงมุมสวิงเต็ม: ใบพัดเดี่ยว 90°/180°/270°; ใบพัดคู่ 90°/100° ใบพัดเดี่ยวสูงสุดสวิงได้สูงสุด 270°

     -- รูปแบบท่อคู่: พอร์ตด้านข้างมาตรฐาน (ไม่มีส่วนต่อท้าย) / พอร์ตแกน (ส่วนต่อท้าย E) เพื่อให้ตรงกับรูปแบบการกำหนดเส้นทางไปป์ไลน์ที่แตกต่างกัน

     -- โมดูลการทำงานที่ขยายได้: อุปกรณ์เสริมสำหรับปรับมุม W และวงแหวนแม่เหล็กในตัวสำหรับการติดตั้งสวิตช์แม่เหล็ก ไม่มีส่วนที่ยื่นออกมาในแนวรัศมีเพื่อประหยัดพื้นที่ตู้

     -- ระบบซีลที่มีการรั่วไหลต่ำระดับพรีเมี่ยม: ซีลคอมโพสิตพิเศษพร้อมตัวหยุดตำแหน่งในตัว การรั่วไหลภายในต่ำเป็นพิเศษ การทำงานแบบไร้น้ำมัน เหมาะสำหรับสภาพแวดล้อมการผลิตที่สะอาด

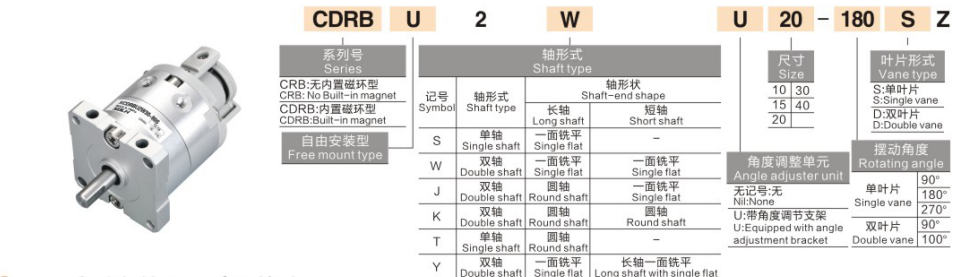

กฎการตั้งชื่อโมเดลให้สมบูรณ์

  1. ตัวอย่างโมเดล: CRBU2WU20-180SE-M9BW

 2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน

     - พอร์ตด้านใบพัดเดี่ยวมาตรฐาน: CRBU2-20-180S

     -- พร้อมปรับมุม + ใบพัดคู่: CRBU2W30-90D

     - พอร์ตตามแนวแกน + สวิตช์แม่เหล็ก: CRBU2-15-270SE-M9B

ข้อมูลจำเพาะทางเทคนิคมาตรฐานสากล (แรงดันทดสอบ: 0.5MPa)

  1. พารามิเตอร์ประสิทธิภาพทั่วไป

     - ช่วงแรงดันใช้งาน: ขนาด 10/15: 0.2~0.7MPa; ขนาด 20/30/40: 0.15~1.0MPa

     -- อุณหภูมิการทำงานโดยรอบ: 5 ~ 60 ℃ (ไม่มีน้ำแข็งภายในท่ออากาศ)

     - ความแม่นยำของตำแหน่งซ้ำเชิงมุม: ± 0.01 °, การหมุนที่เสถียรเป็นศูนย์ฟันเฟือง

     -- บัฟเฟอร์ในตัว: ไม่มี; โช้คอัพภายนอกสามารถกำหนดค่าแยกกันได้

     -- พลังงานจลน์ของการกระแทกที่อนุญาต: 0.00015 ~ 0.04J (เพิ่มขึ้นตามสัดส่วนตามขนาดรูเจาะ)

     -- ข้อกำหนดในการหล่อลื่น: การออกแบบที่ปราศจากน้ำมันจาระบีล่วงหน้าจากโรงงาน

  2. ตารางแรงบิดเอาท์พุตตามทฤษฎี (หน่วย: N·m @0.5MPa)

  3. การอ้างอิงน้ำหนักและขนาดโดยรวม (ข้อกำหนด 180°)

ข้อได้เปรียบทางการแข่งขันหลัก

  1. การติดตั้งแบบหลายทิศทางช่วยประหยัดพื้นที่

     - ตัวเครื่องเรียบทรงกระบอกสามารถยึดด้วยสกรูบนพื้นผิวใดก็ได้โดยไม่มีวงเล็บ ตัวเครื่องเบาขึ้น 12% เป็นตัวเลือกที่ดีที่สุดสำหรับโครงอุปกรณ์แบบรวมที่มีขนาดกะทัดรัดสูง

  2. Zero backlash การวางตำแหน่งเชิงมุมที่แม่นยำเป็นพิเศษ

     -- ระบบขับเคลื่อนใบพัดโดยตรงช่วยลดระยะห่างของเฟือง การหมุนที่ราบรื่นเป็นพิเศษด้วยความแม่นยำซ้ำ ±0.01° สำหรับสถานีควบคุมมุมที่มีความแม่นยำที่เข้มงวด

  3. ช่วงสวิงที่ปรับได้กว้างพร้อมชุดหยุดเสริม

     -- ใบพัดเดี่ยว สวิงได้สูงสุด 270°; โมดูลปรับมุม W ช่วยให้สามารถปรับจังหวะได้ไม่จำกัด 0 ~ 240° การปรับมุมแบบหลายสถานีที่สะดวก

  4. ใบพัดคู่ให้แรงบิดสองเท่าภายใต้โครงร่างที่เหมือนกัน

     -- ขนาดภายนอกที่เหมือนกัน รุ่น D double vane ให้แรงบิดสองเท่าของ S single vane เพื่อรองรับโหลดแบบหมุนที่สูงขึ้น

  5. โครงสร้างการปิดผนึกที่ปราศจากน้ำมันมีอายุการใช้งานยาวนาน

     -- การปิดผนึกคอมโพสิตแรงเสียดทานต่ำ อายุการใช้งานมากกว่า 5 ล้านรอบการสลับ เข้ากันได้กับการประชุมเชิงปฏิบัติการทั่วไปและสายการผลิตที่สะอาดไร้ฝุ่น

วิธีการติดตั้งและการใช้งานทางอุตสาหกรรมทั่วไป

  1. แบบฟอร์มการติดตั้งหลักสองแบบ

     -- การติดตั้งตัวถังโดยตรง: สกรูล็อคบนพื้นผิวทรงกระบอกใดๆ สามารถติดตั้งตามแนวแกน/แนวรัศมีได้ ถอดแยกชิ้นส่วนและเปลี่ยนได้อย่างรวดเร็ว

     -- การติดตั้งแผ่นเรียบเสริมแบบรวม: แก้ไขในแนวนอนหรือแนวตั้งผ่านแผ่นยึด เหมาะสำหรับหุ่นยนต์เอฟเฟกต์ปลายหุ่นยนต์ ด้านอุปกรณ์และการติดตั้งที่ซ่อนอยู่ด้านบน

  2. สถานการณ์การใช้งานทั่วไป

     -- 3C Electronics Automation: การพลิกชิ้นส่วนขนาดเล็ก, การวางตำแหน่งแบบหมุนของกล้อง, การสลับมุมจิ๊ก, การจัดทำดัชนีแบบหมุนของสถานีตรวจสอบ

     -- สายการประกอบที่มีความแม่นยำ: กลไกการหมุนด้วยสกรูให้แน่น, การปรับมุมหางปลา, ชิ้นงานเบาหมุนเวียน 180°

     - เครื่องจักรบรรจุภัณฑ์: การหมุนแผ่นกั้นวัสดุ, การปรับมุมการติดฉลากแบบละเอียด, การป้อนแบบหมุนจังหวะสั้น

     - อุปกรณ์อัตโนมัติทั่วไป: สวิตช์หมุนประตูอุปกรณ์, การสลับสถานีการผลิต, การหมุนแบบลูกสูบโหลดความถี่สูง

การเปรียบเทียบการเลือก: CRBU2 Free Mount VS CRB2 Standard Mount Rotary Actuator

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

  1. การเลือกขนาดกระบอกสูบตามโหลดแรงบิด

     -- คำนวณแรงบิดในการทำงานจริง เลือกรุ่นที่มีอัตราความปลอดภัยของแรงบิด 50%:

     -- 10 ≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m

  2. การเลือกประเภทใบพัด

     -- โหลดแรงบิดต่ำเบา → ใบพัดเดี่ยว S โหลดแบบหมุนหนักสูง → ใบพัดคู่ D (เอาต์พุตแรงบิดสองเท่า)

  3. การจับคู่การกำหนดค่า

     -- จำเป็นต้องปรับมุมอย่างละเอียด: เพิ่มหน่วยปรับมุมต่อท้าย W (ปรับได้ไม่จำกัด 0~240°)

     -- ข้อเสนอแนะสัญญาณตำแหน่ง PLC: ติดตั้งสวิตช์แม่เหล็ก M9B/M9BW เพื่อตรวจจับขีดจำกัดการหมุนสองทิศทาง

     -- ความต้องการการกำหนดเส้นทางไปป์ไลน์: ว่างเปล่าสำหรับพอร์ตด้านข้างมาตรฐาน ส่วนต่อท้าย E สำหรับพอร์ตอากาศส่วนกลางตามแนวแกน

สรุปประโยคเดียว

     กระบอกสูบโรตารีแบบติดตั้งอิสระ SOLH CRBU2 มีการติดตั้งโดยไม่จำเป็นต้องใช้ขายึด ความแม่นยำเป็นศูนย์ฟันเฟือง ±0.01° ตัวเลือกแรงบิดใบพัดเดี่ยว/คู่คู่ และรูปแบบพอร์ตอากาศด้านข้าง/แนวแกน พร้อมตัวเลือกตัวปรับมุม W และสวิตช์แม่เหล็ก M9BW โซลูชันขนาดกะทัดรัดน้ำหนักเบาสำหรับ 3C การประกอบที่แม่นยำและสถานีพลิกโรตารีสำหรับบรรจุน้ำหนักเบา
