ซีรีส์ฟิตติ้ง

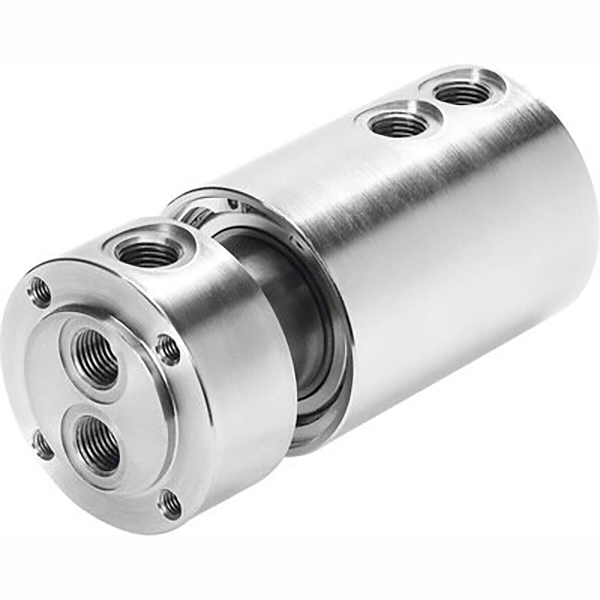

SOLIH GF ซีรีส์ข้อต่อแบบหมุนด้วยลม, สหภาพหมุนอากาศหมุนได้ 360° สำหรับระบบอัตโนมัติ รุ่นทางเดียวและหลายทาง สุญญากาศ/เชิงบวก ใช้คู่ 0.095-1.0MPa สูงสุด 300 รอบต่อนาที ซีลแบริ่งแรงบิดต่ำที่มีความแม่นยำ ตัวเครื่องโลหะผสมอลูมิเนียม พอร์ตเชื่อมต่อ M5-G1/2 รองรับการใช้งาน ข้อต่อฟิตติ้งแบบสัมผัสเดียว เหมาะสำหรับโต๊ะหมุน แผ่นกำหนดดัชนี ข้อต่อหุ่นยนต์ อุปกรณ์จับยึดแบบหมุน และระบบควบคุมนิวแมติกแบบหมุนหลายวงจร

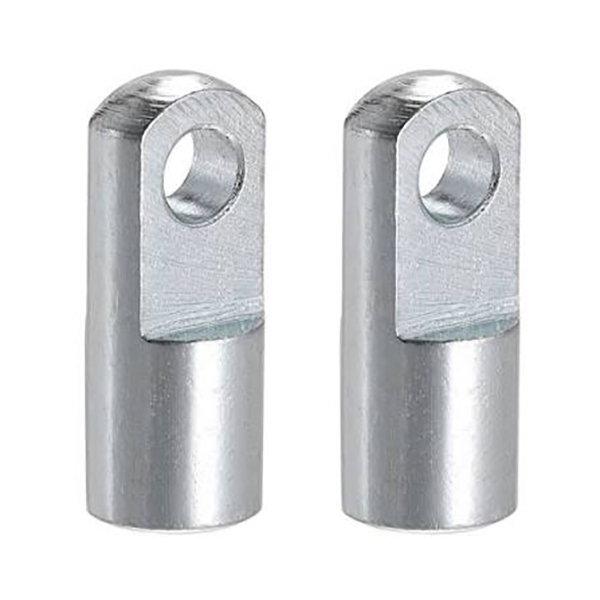

SOLH I พิมพ์ข้อต่อปิ๊นเดี่ยวสำหรับปลายก้านกระบอกสูบนิวแมติก ขั้วต่อบานพับปิ๊น U ราคาประหยัดพร้อมสวิง ±5° โครงสร้างเหล็กคาร์บอน/สเตนเลส เกลียวตัวเมีย M10×1.25 M36×2.0 เข้ากับกระบอกสูบ 32-200 มม. รูเข็ม φ10-36มม. รองรับการตั้งชื่อ AirTAC/SMC/ในประเทศ (F M10×1.25I, I 32, CA2 40 I) เหมาะอย่างยิ่งสำหรับแรงผลักดึง รางนำเชิงเส้นตรง และกลไกการพลิก

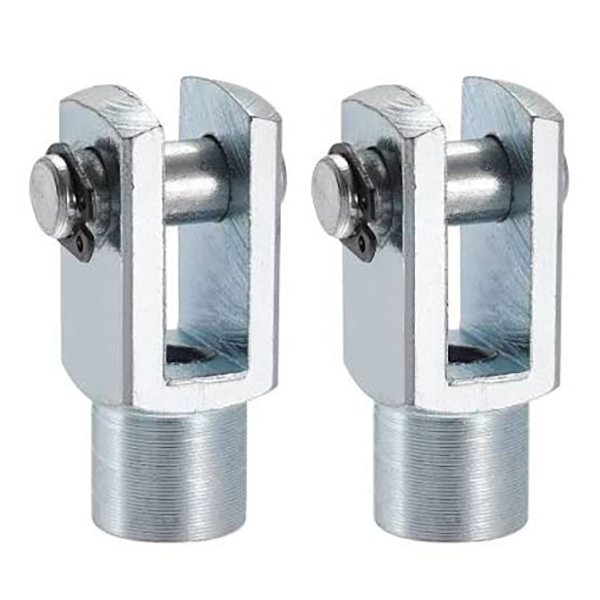

ข้อต่อเคลวิสหูคู่ชนิด SOLH Y สำหรับปลายก้านกระบอกนิวแมติก ขั้วต่อตะเกียบมาตรฐานที่เปลี่ยนได้กับชิ้นส่วน SMC/AirTAC เกลียวภายใน M10×1.25-M27×2 ตรงกับรู 32-125 มม., รูเข็ม φ10-27มม., ±5° สวิงระนาบเดียว เหล็กกล้าคาร์บอนดำคล้ำ/ชุบสังกะสีหรือสแตนเลส เหมาะอย่างยิ่งสำหรับตัวเชื่อมรับน้ำหนักแบบหูเดี่ยวที่มีลูกปืนรับน้ำหนักสูงในการดึงแบบกดและกลไกที่เชื่อมต่อกัน

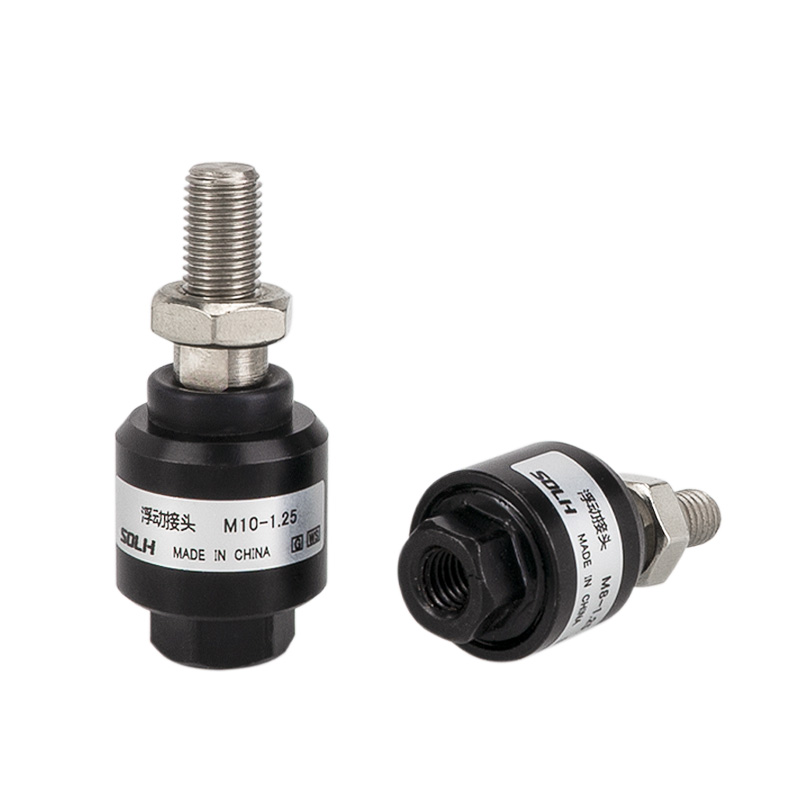

ข้อต่อลอยชนิด SOLH F สำหรับปลายก้านกระบอกนิวแมติก ขั้วต่อชดเชยหัวบอลแบบยืดหยุ่น ดูดซับการวางแนวตามแนวแกน/แนวรัศมี (แนวแกน ±1.5 มม., เชิงมุม ±2°~±5°) ขจัดแรงด้านข้างและปกป้องซีลกระบอกสูบ เกลียว M6×1.0-M20×1.5 ที่เข้ากันกับรูขนาด 16-100 มม. อะลูมิเนียมอโนไดซ์หรือสเตนเลส 304 สามารถใช้แทนกันได้กับซีรี่ส์ AirTAC F, SMC JAF/JAHF เหมาะอย่างยิ่งสำหรับการอัดประกอบ สายการผลิต และการลำเลียงช่วงชักยาว

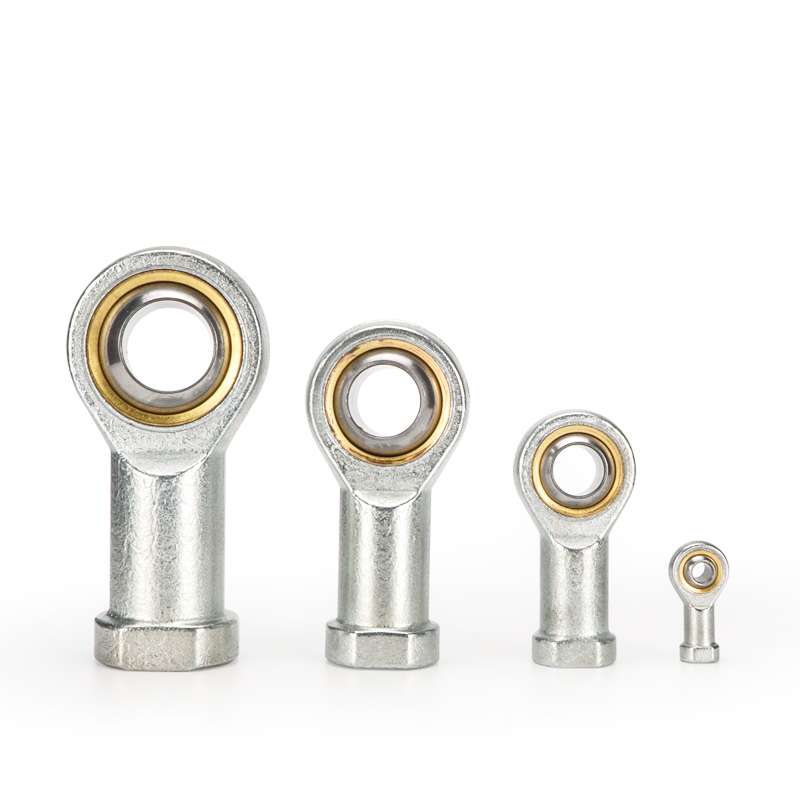

SOLH ตลับลูกปืนตาปลาชนิด U สำหรับปลายก้านกระบอกนิวแมติก ข้อต่อสากลแบบข้อต่อ 360° พร้อมสวิง ±13°~±15° ชดเชยการเบี่ยงเบนโคแอกเชียลได้สูงสุดถึง 2 มม. ขจัดแรงด้านข้าง และปกป้องซีลกระบอกสูบ เกลียว M6×1.0-M27×2 ตรงกับรู 16-125 มม. เหล็กลูกปืน / ทองแดงหล่อลื่นในตัว / ตัวเลือกสแตนเลส 304 AirTAC F-U และ SMC PHS ใช้แทนกันได้ เหมาะสำหรับกลไกการโหลดแบบหลายมุมที่มีความเร็วสูง เยื้องศูนย์กลาง

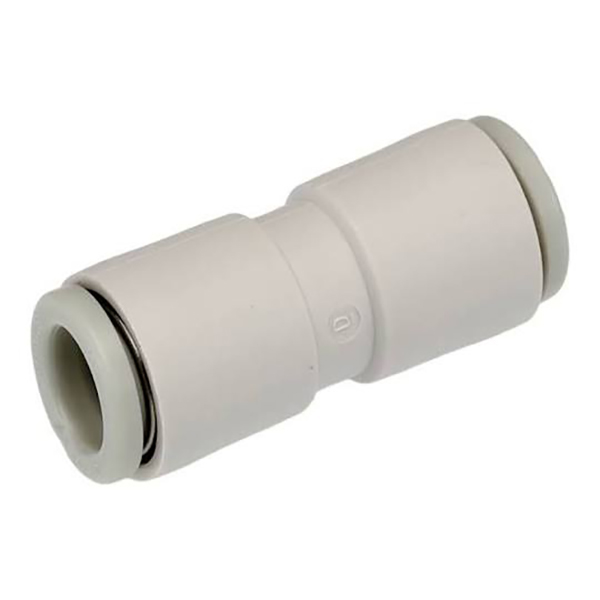

SOLH KQ2H ข้อต่อสวมเร็วแบบกดตรงเพียงสัมผัสเดียว ทดแทนโดยตรงสำหรับ SMC KQ2H ตัว POM, ด้ายทองเหลืองชุบนิกเกิล, ซีล NBR ใช้งานได้กับอากาศอัดสูงถึง 1.0MPa และสุญญากาศถึง -95kPa ครอบคลุมท่อ PU/PA ขนาด Φ2-Φ16 เกลียวเทเปอร์ M และ R แบบเมตริก มีเส้นผ่านศูนย์กลางเท่ากันและการกำหนดค่าแบบลดขนาด เหมาะสำหรับเครื่องกำเนิดสุญญากาศ กระบอกสูบขนาดเล็ก และท่อนิวแมติกส์อัตโนมัติที่มีพื้นที่จำกัด

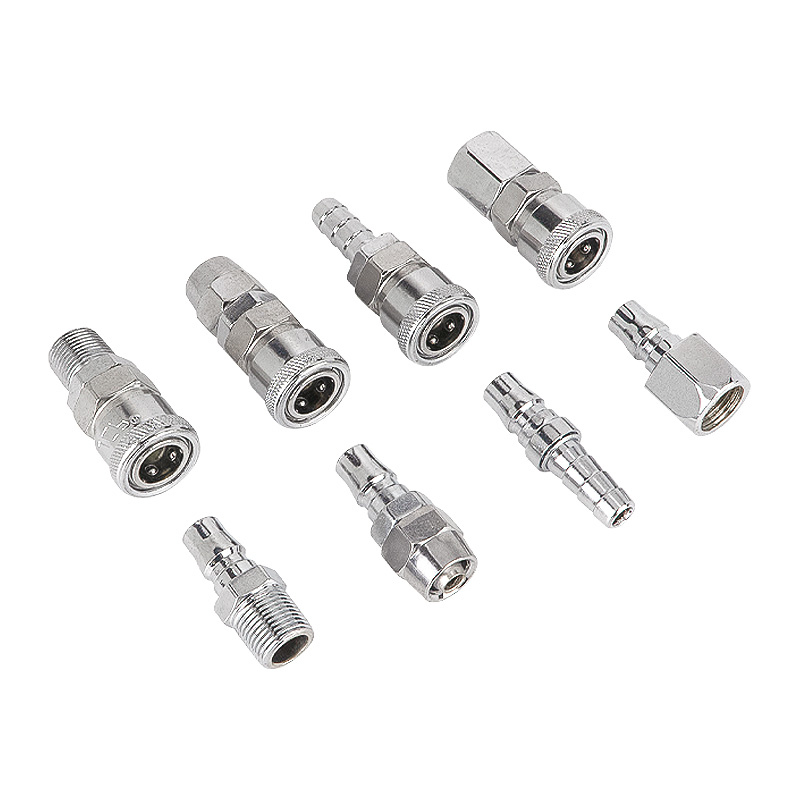

SOLH ตัวต่อสวมเร็วแบบล็อคตัวเองชนิด C ของ SOLH การออกแบบล็อคตัวเองด้วยลูกเหล็กสำหรับการใช้งานด้วยมือเดียว การปิดผนึก NBR แรงดันใช้งาน 0-1.0MPa ตัวเลือกเหล็กชุบนิกเกิล / พลาสติก PP10~PP40, PF/PH/SP/SM ซีรีส์สำหรับ Φ4×6~Φ8×12 ท่อ PU และ G1/4, G3/8, G1/2 เธรด ข้ามแบรนด์ใช้แทนกันได้กับ SMC และ AirTAC ใช้กันอย่างแพร่หลายสำหรับเครื่องอัดอากาศ เครื่องมือลม และสายนิวแมติกเครื่องกำเนิดไฟฟ้าสูญญากาศ
