ข้อต่อสวมเร็วแบบล็อคตัวเองชนิด C

ข้อต่อสวมเร็วแบบล็อคตัวเองชนิด C | ข้อต่อเชื่อมต่อด่วนสไตล์ C แบบนิวเมติก

ยี่ห้อ: SOLH โดย Richge Technology | ข้อต่อสวมเร็วชนิด C แบบยูนิเวอร์แซลแบบเปลี่ยนได้กับ SMC และ AirTAC

1. ภาพรวมผลิตภัณฑ์

     ข้อต่อสวมเร็วแบบล็อคตัวเองชนิด C เป็นข้อต่อแบบล็อคตัวเองด้วยลูกเหล็กมาตรฐานที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมนิวแมติก สปริงและลูกเหล็กในตัวทำให้เกิดการล็อคอัตโนมัติเมื่อใส่ และปล่อยโดยการเลื่อนปลอกไปด้านหลัง ไม่ต้องใช้เครื่องมือ ใช้งานด้วยมือเดียว ประกอบด้วยข้อต่อตัวเมีย (มีปลอกเลื่อน) และปลั๊กตัวผู้สำหรับการประกอบแบบจับคู่ ใช้กันอย่างแพร่หลายในท่อส่งลมอัด เครื่องมือนิวแมติก และวงจรจ่ายอากาศอัตโนมัติ นอกจากนี้ยังจับคู่กับเครื่องกำเนิดสุญญากาศและระบบท่อนิวแมติกเต็มรูปแบบ

2. คุณสมบัติหลัก

     • โครงสร้างล็อคตัวเองด้วยลูกเหล็ก: เสียง "คลิก" เมื่อปลั๊กตัวผู้เสียบและล็อคจนสุด ไม่สามารถแยกจากกันภายใต้ความกดดันได้ ดึงปลอกเลื่อนกลับเพื่อปลดล็อคและตัดการเชื่อมต่อ

     • วงแหวนซีล NBR สองชั้น: ความหนาแน่นของอากาศดีเยี่ยม ทนทานต่ออากาศอัดและน้ำมันหล่อลื่นเล็กน้อย อัตราการรั่วไหลของอากาศต่ำ

     • วัสดุตัวเครื่อง: เหล็กชุบนิกเกิล (รุ่นมาตรฐานโลหะ) / พลาสติกที่มีความเหนียวสูง (ตัวเลือกน้ำหนักเบา) ป้องกันสนิมและทนต่อการสึกหรอสำหรับการประชุมเชิงปฏิบัติการแบบเสียบและดึงบ่อยครั้ง

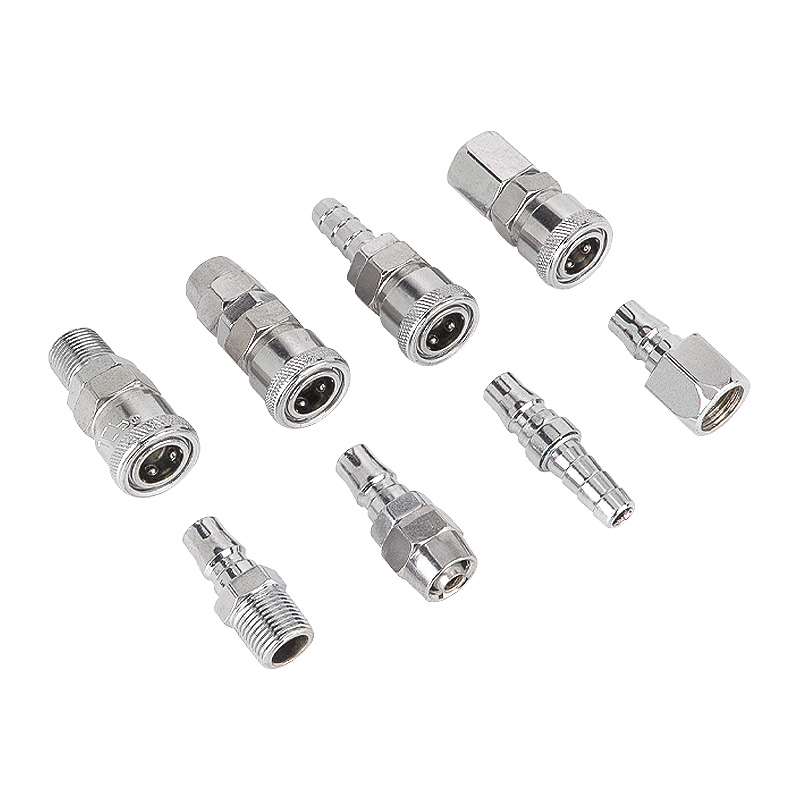

     • ช่วงขนาดเต็ม: PP (ท่อตัวเมีย), PF (เกลียวใน), PH (เกลียวนอก); SP (ตัวผู้สายยาง), SF (เกลียวใน), SM (เกลียวนอก)

     • เส้นทางการไหลเรียบ แรงดันตกคร่อมต่ำ. ใช้ได้กับท่อ PU และท่อไนลอน อินเทอร์เฟซมาตรฐานสำหรับการแลกเปลี่ยนข้ามแบรนด์สากล

3. คำจำกัดความของรหัสรุ่น

  ตัวอย่าง: PP20 = ข้อต่อตัวเมียแบบล็อคตัวเองชนิด C สำหรับท่อ PU Φ5×8; SM30 = ปลั๊กตัวผู้ชนิด C พร้อมเกลียวภายนอกสำหรับไปป์ไลน์ Φ6.5×10

4. ข้อกำหนดทางเทคนิคที่สำคัญ

5. ตารางข้อมูลจำเพาะรุ่นทั่วไป

6. สถานการณ์การใช้งาน

     • ท่อลมอัดอากาศ ปืนเป่าลม ไขควงลม เครื่องเจียร และเครื่องมือช่างเกี่ยวกับลมอื่นๆ

     • การกระจายแหล่งอากาศบนสายการผลิตอัตโนมัติ การเชื่อมต่อท่ออากาศที่จับคู่กับเครื่องกำเนิดสุญญากาศ

     • การบำรุงรักษาอุปกรณ์ สถานีงานระบบนิวแมติกเคลื่อนที่ โอกาสที่ต้องประกอบและถอดท่อบ่อยครั้ง

7. หมายเหตุการดำเนินงาน

  1. สำหรับลมอัดเท่านั้น ไม่เหมาะสำหรับน้ำมันไฮดรอลิกแรงดันสูงหรือตัวกลางที่มีฤทธิ์กัดกร่อนรุนแรง

  2. ลดแรงดันก่อนเสียบ/ถอดปลั๊ก การบังคับตัดการเชื่อมต่อภายใต้แรงกดดันอาจทำให้ลูกเหล็กและแหวนซีลเสียหายได้

  3. ตรวจสอบการสึกหรอของโอริงเป็นประจำ เปลี่ยนซีลทันทีหากมีการรั่วไหลของอากาศ

  4. แนะนำให้ใช้เทป PTFE สำหรับการติดตั้งแบบเกลียว อย่าขันแน่นจนเกินไปเพื่อหลีกเลี่ยงไม่ให้ด้ายหลุด
