ข้อต่อ Clevis หูคู่ชนิด Y สำหรับปลายก้านสูบ

ข้อต่อเคลวิสหูคู่ชนิด SOLH Y สำหรับปลายก้านกระบอกนิวแมติก ขั้วต่อตะเกียบมาตรฐานที่เปลี่ยนได้กับชิ้นส่วน SMC/AirTAC เกลียวภายใน M10×1.25-M27×2 ตรงกับรู 32-125 มม., รูเข็ม φ10-27มม., ±5° สวิงระนาบเดียว เหล็กกล้าคาร์บอนดำคล้ำ/ชุบสังกะสีหรือสแตนเลส เหมาะอย่างยิ่งสำหรับตัวเชื่อมรับน้ำหนักแบบหูเดี่ยวที่มีลูกปืนรับน้ำหนักสูงในการดึงแบบกดและกลไกที่เชื่อมต่อกัน

ส่งคำถาม

รายละเอียดสินค้า

ข้อต่อ Clevis หูคู่ชนิด Y สำหรับปลายก้านสูบ | กระบอกลมโช๊ค Y ข้อต่อ Clevis

ยี่ห้อ: SOLH โดย Richge Technology | มาตรฐานกระบอกสูบนิวแมติกลูกสูบ Rod Y Fork Clevis อุปกรณ์เสริม

1. ภาพรวมผลิตภัณฑ์

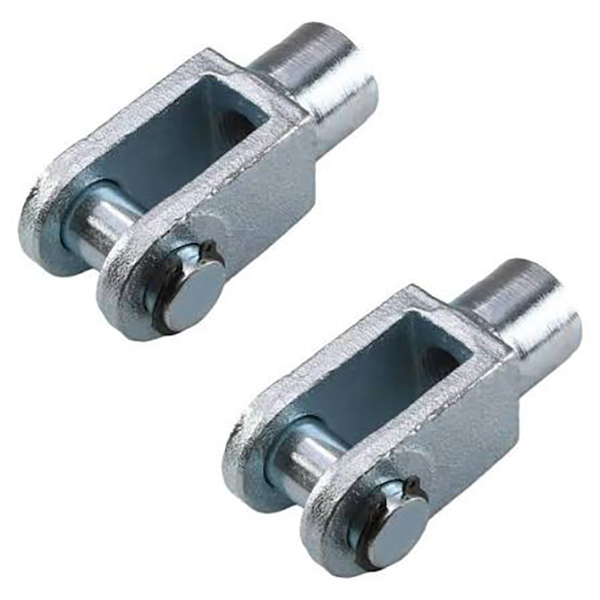

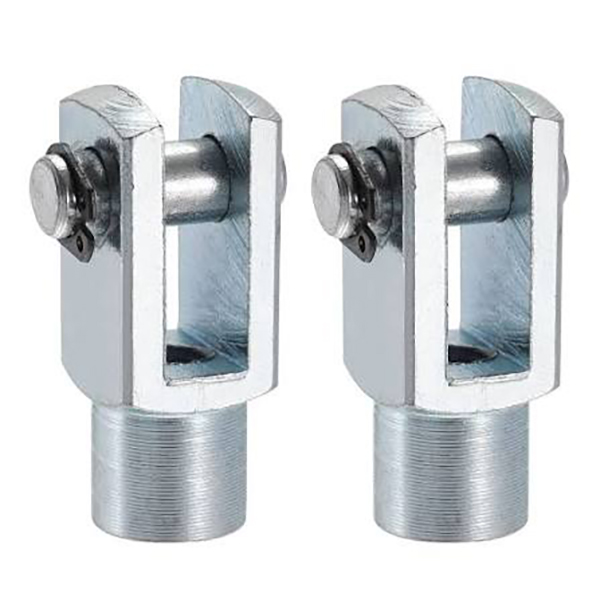

ข้อต่อแบบ Y หรือที่เรียกว่าเคลวิสตะเกียบหูคู่ มาพร้อมกับเกลียวภายในเพื่อยึดเข้ากับแกนลูกสูบกระบอกสูบ หูคู่ของมันจะยึดตัวดึงหูข้างเดียวซึ่งประกอบขึ้นด้วยเพลาพินสำหรับการเชื่อมต่อแบบบานพับ ช่วยให้สวิงได้ ±5° ภายในระนาบเดียว เนื่องจากเป็นอุปกรณ์เสริมเชื่อมต่อมาตรฐานสำหรับกระบอกสูบนิวแมติก จึงสามารถเปลี่ยนได้อย่างสมบูรณ์กับชิ้นส่วนอะไหล่มาตรฐาน SMC และ AirTAC

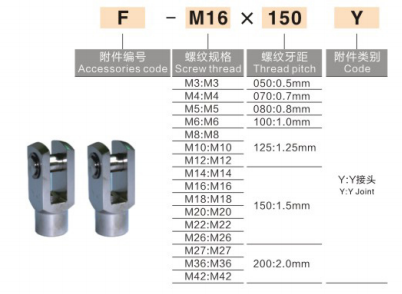

2. แบบแผนการตั้งชื่อแบบ

มาตรฐาน AirTAC: F - เกลียว + Y
ตัวอย่าง: F-M10×1.25Y, F-M12×1.25Y

มาตรฐาน SMC: Y + ขนาดเจาะ
ตัวอย่าง: Y-32, CA2-40-Y

• Y: เคลวิสหูคู่ประเภท Y

• เกลียวต่อท้ายตรงกับเกลียวก้านลูกสูบ: M10×1.25 / M12×1.25 / M16×1.5

3. ตารางข้อกำหนดทั่วไป

แบบอย่าง	ด้ายก้านลูกสูบ	จับคู่กระบอกสูบ	เส้นผ่านศูนย์กลางรูพิน
Y-M10×1.25	M10×1.25	32มม	φ10
Y-M12×1.25	M12×1.25	40มม	φ12
Y-M16×1.5	M16×1.5	50/63มม	φ16
Y-M20×1.5	M20×1.5	80/100มม	φ20
Y-M27×2	M27×2	125มม	φ27

4. วัสดุและพารามิเตอร์ทางเทคนิค

• วัสดุ: เหล็กกล้าคาร์บอนเคลือบออกไซด์ดำ / สังกะสี สามารถเลือกสแตนเลสได้

• มุมสวิง: ±5° สวิงเครื่องบินเดี่ยว

• ความเข้ากันได้: เหมาะสำหรับกระบอกสูบนิวแมติกมาตรฐานครบวงจร

• การติดตั้ง: ขันข้อต่อเข้ากับก้านลูกสูบ ใส่ตัวดึงโหลดเดี่ยวเข้าไปในส้อมรูปตัว Y ยึดด้วยแกนสลักและสลักผ่า

5. การเปรียบเทียบอย่างรวดเร็ว: Y-type / I-type / แบริ่งปลายก้าน

อุปกรณ์เสริม	โครงสร้าง	ประสิทธิภาพการสวิง	แอปพลิเคชัน
ปิ๊นประเภท Y	ส้อมหูคู่	±5° สวิงทิศทางเดียว	เชื่อมต่อกับตัวดึงรับน้ำหนักหูเดียว แบริ่งรับน้ำหนักสูง
ฉันพิมพ์ Clevis	หูหิ้วเดี่ยว	±5° สวิงทิศทางเดียว	จับคู่กับขายึดโหลดหูคู่
แบริ่งปลายก้าน	ข้อต่อสากลทรงกลม	±13° สวิงหลายทิศทาง	สำหรับการติดตั้งที่ไม่ตรงแนวและโหลดเยื้องศูนย์

6. คำแนะนำการคัดเลือก

หากด้านที่บรรทุกของคุณเป็นก้านหูเดี่ยว → เลือกเคลวิส Y
หากด้านที่บรรทุกของคุณเป็นแบบหูยึดคู่ → เลือก I clevis
หากการติดตั้งมีความเยื้องศูนย์และการวางแนวไม่ตรง → เลือกแบริ่งปลายก้าน

แท็กยอดนิยม: ข้อต่อ Clevis หูคู่ชนิด Y สำหรับปลายก้านสูบ, จีน, ผู้ผลิต, ผู้จัดจำหน่าย, โรงงาน, ราคาต่ำ, คุณภาพ, การขายล่าสุด, ขั้นสูง
