ชุดส่วนประกอบนิวเมติก

ซีรี่ส์ส่วนประกอบของระบบนิวแมติกส์ | โซลูชั่นนิวแมติกส์แบบครบวงจร (SOLH โดย Richge Technology)

ยี่ห้อ:SORH โดย Richge Technology (睿其格科技)

การวางตำแหน่งแบรนด์หลัก

SOLH เป็นแบรนด์นิวเมติกเต็มรูปแบบที่เป็นกรรมสิทธิ์ของ Richge Technology (睿其格科技) ชิ้นส่วนนิวแมติกส์ของ SOLH ทั้งหมดได้รับการพัฒนา ผลิต และตรวจสอบคุณภาพภายในบริษัท ขนาด 1:1 และประสิทธิภาพที่สามารถเปลี่ยนได้กับ SMC, AirTAC, FESTO และแบรนด์นิวแมติกชั้นนำระดับโลกอื่นๆ สำหรับการเปลี่ยนแบบปลั๊กแอนด์เพลย์โดยตรงโดยไม่ต้องดัดแปลงอุปกรณ์ เรานำเสนอระบบนิวแมติกแบบวงปิดแบบบูรณาการและบริการจัดหาสินค้าจำนวนมากแบบครบวงจรเพื่อลดต้นทุนการจัดซื้อของลูกค้าและลดระยะเวลาในการดำเนินการ

ภาพรวม

บทนำโดยย่อ: SOLH โดย Richge Technology นำเสนอส่วนประกอบนิวแมติกแบบเต็มรูปแบบที่สามารถเปลี่ยนได้อย่างสมบูรณ์และโซลูชันระบบอัตโนมัติแบบครบวงจรในที่เดียว ชิ้นส่วนนิวแมติกที่มีความแม่นยำสูงและมีการรั่วไหลต่ำของเราเข้ามาแทนที่ SMC, AirTAC และ FESTO ได้อย่างสมบูรณ์แบบ ซึ่งครอบคลุมการบำบัดอากาศ วาล์วควบคุม กระบอกสูบ ระบบสูญญากาศ และอุปกรณ์เสริมท่อ ประสิทธิภาพที่มั่นคงและคุ้มค่าสำหรับระบบอัตโนมัติทางอุตสาหกรรมทั่วโลก

SOLH นำเสนอโซลูชันระบบอัตโนมัติแบบนิวแมติกส์ครบวงจรในที่เดียว ครอบคลุมถึงหน่วยเตรียมอากาศ วาล์วควบคุม กระบอกนิวแมติก ส่วนประกอบสูญญากาศ ท่อ ข้อต่อ และชิ้นส่วนเสริมแบบเต็ม เหมาะสำหรับระบบอากาศอุตสาหกรรมมาตรฐาน 0.1–0.8MPa ที่ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ บรรจุภัณฑ์ เครื่องมือกล พลังงานใหม่และเครื่องจักรอาหาร

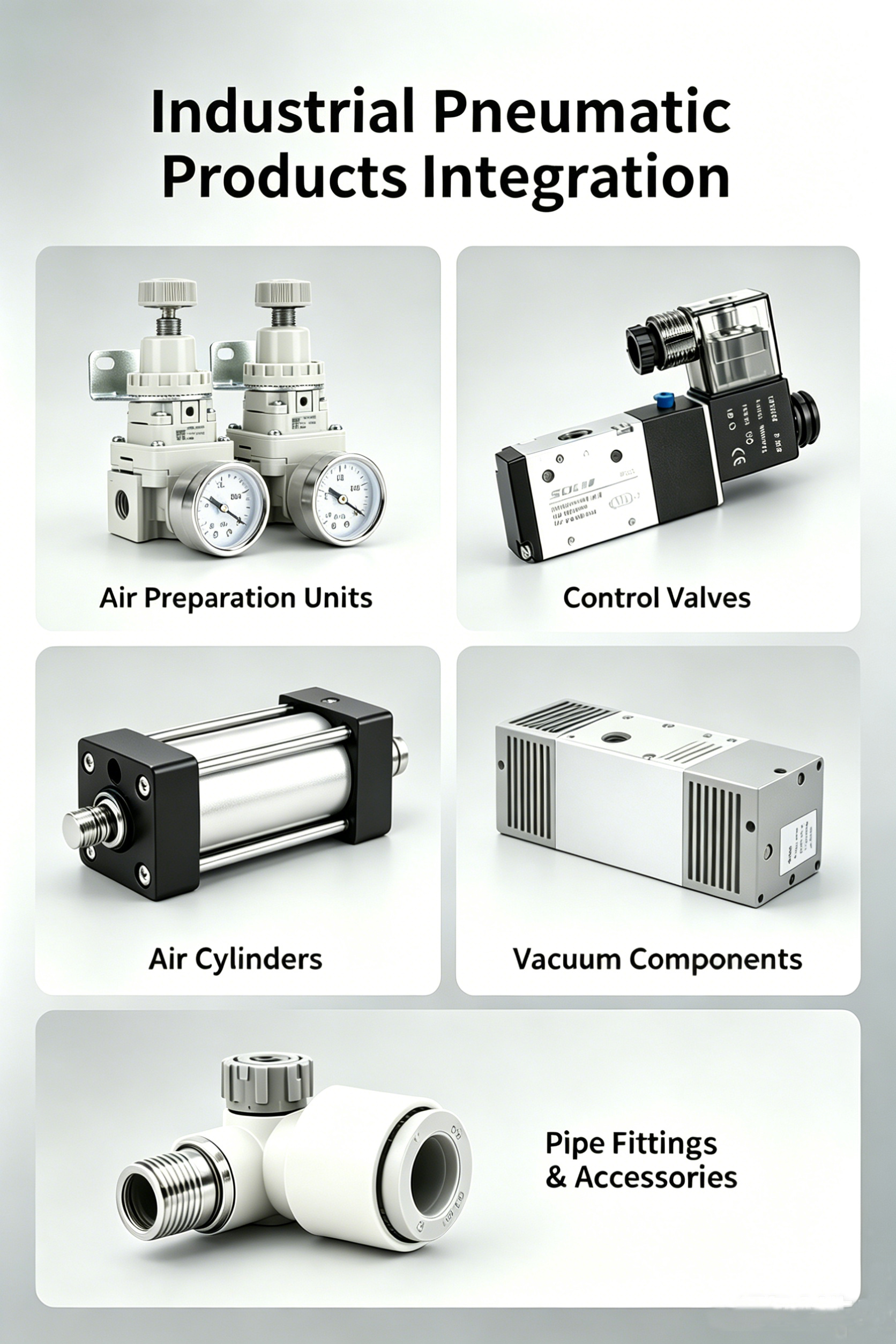

กลุ่มผลิตภัณฑ์หลัก

1. หน่วยเตรียมอากาศ

ตัวกรอง AF, ตัวควบคุม AR, สารหล่อลื่น AL, AFC 2 ยูนิต, ยูนิตบริการ AC 3 ยูนิตสำหรับการทำความสะอาดอากาศ การรักษาแรงดัน และการป้องกันระบบ

2. วาล์วควบคุมทิศทาง

โซลินอยด์วาล์ว:2P/2V 2/2-way, 3V 3/2-way, 4V 5/2-way, 4M NAMUR วาล์วสำหรับควบคุมวาล์วกระบอกสูบและท่อ
ฟุตวาล์ว:3F/3FM 3/2-way, 4F 5/2-way พร้อมตัวเลือกล็อค/ฝาปิดนิรภัยสำหรับการทำงานของสถานีแบบแมนนวล
วาล์วแบบแมนนวลและแบบเครื่องกล:วาล์วหมุน VHK, วาล์วปิดแบบเลื่อน HSV, วาล์วจำกัดทางกล M5
ฐานท่อร่วม:เกาะวาล์วหลายสถานีสำหรับการติดตั้งแบบรวมศูนย์

3. กระบอกสูบนิวแมติก

SC/SI/SU มาตรฐาน, mini MAL/MA, SDA/CQ2 แบบบางพิเศษ, ระบบเปิดทางเดียว, ระบบจับยึด, ตัวหยุด และกระบอกสูบโรตารี มีระยะชักแบบกำหนดเอง ส่วนต่อขยายของก้าน และประเภทอุณหภูมิสูงให้เลือก

4. ส่วนประกอบสูญญากาศ

เครื่องกำเนิดสุญญากาศ ZU/ZB, ถ้วยดูด ZP/ZPT, ตัวกรองแบบอินไลน์ และวาล์วควบคุมสุญญากาศสำหรับการจัดการอัตโนมัติ

5. ท่อและฟิตติ้ง

PU ตรง/SPU ขด/PE-PU ทนไฮโดรไลซิส/ท่อแข็ง PA12; อุปกรณ์กดเข้า KQ2 แบบเต็ม ปืนเป่าลม เครื่องควบคุมความเร็ว และตัวเก็บเสียง

6. ชิ้นส่วนเสริม

เช็ควาล์ว สวิตช์แม่เหล็ก ข้อต่อร็อด เกจวัดแรงดัน และอุปกรณ์ติดตั้ง

ข้อมูลจำเพาะทั่วไป

ความกดดันการทำงาน:0.1–0.8MPa (แนะนำ: 0.4–0.6MPa)
อุณหภูมิ:-20°C~+70°C (กำหนดอุณหภูมิสูงได้ถึง 120°C)
ซีลมาตรฐาน:เอ็นบีอาร์; ตัวเลือก FKM / ซิลิโคน
ปานกลาง:อากาศอัดที่กรองแล้ว (≥40μm)
ความทนทาน:วาล์ว ≥20 ล้านรอบ กระบอกสูบ ≥10 ล้านรอบ

ข้อดีหลัก

การจัดซื้อแบบครบวงจรในที่เดียว ประหยัดเวลาและค่าใช้จ่าย
ทดแทนได้กับแบรนด์ดังระดับสากล
เครื่องจักรที่มีความแม่นยำในการรั่วซึมต่ำเป็นพิเศษเพื่อการประหยัดพลังงาน
ซีลหลายชั้นสำหรับสภาพแวดล้อมที่แห้ง มัน มัน ชื้น และสะอาด
รองรับการปรับแต่งแบบมาตรฐานและไม่เป็นมาตรฐาน

การจับคู่วงจรทั่วไป

กระบอกสูบสองทาง:หน่วย AFC → ท่อร่วม 4V → ท่อ PU → กระบอกสูบ SC/SDA
การจัดการสูญญากาศ:ตัวกรอง → วาล์ว 3V → ตัวเป่าสุญญากาศ + ถ้วยดูด
สถานีควบคุมเท้า:AFC → HSV → ท่อ SPU → ฟุตวาล์ว 4F + ปืนเป่าลม C110
การควบคุมวาล์วท่อ:ชุดลม → วาล์ว NAMUR 4M → แอคชูเอเตอร์แบบนิวแมติก

อุตสาหกรรมแอพพลิเคชั่น

3C อิเล็กทรอนิกส์ บรรจุภัณฑ์อาหาร เครื่องมือกล อุปกรณ์ปั๊มขึ้นรูป การลำเลียงลอจิสติกส์ พลังงานใหม่ การบำบัดน้ำ และระบบอัตโนมัติทางอุตสาหกรรมทั่วไป

ข้อควรระวังด้านความปลอดภัยและการติดตั้ง

ความต้องการแหล่งอากาศ: จัดให้มีหน่วยบริการอากาศ AFC เพื่อกรองน้ำ น้ำมัน และฝุ่น อากาศที่ปนเปื้อนจะสวมซีลและทำให้อายุการใช้งานสั้นลง
ขีดจำกัดความดัน: แรงดันใช้งานต่อเนื่องต้องไม่เกิน 0.8MPa; แรงดันทดสอบสูงสุด 1.2MPa เพื่อหลีกเลี่ยงไม่ให้ท่อแตกและความเสียหายของซีล
การปรับให้เข้ากับสภาพแวดล้อม: ชิ้นส่วนมาตรฐานมีไว้สำหรับ -20°C~+70°° แห้ง/มันในสภาวะปกติ; ปรับแต่งโมเดลอุณหภูมิสูง/ทนต่อการกัดกร่อนสำหรับสถานการณ์ที่รุนแรง
กฎการเลือกท่อ: ท่อแข็ง PA12 สำหรับท่อหลักแรงดันสูงคงที่ ท่อ PU ที่ยืดหยุ่นสำหรับการเคลื่อนที่แบบโซ่ลาก ไม่ต้องใช้ข้าม
กฎวงจรสุญญากาศ: เฉพาะวาล์ว 3V และ VHK ที่ออกฤทธิ์โดยตรงเท่านั้นที่ใช้กับระบบสุญญากาศ ไพล็อตโซลินอยด์วาล์วไม่มีสำหรับแรงดันลบ
ความปลอดภัยในการทำงาน: ใช้วาล์วเท้าที่มีฝาปิดเพื่อความปลอดภัยสำหรับเครื่องมือกล ตัดการจ่ายอากาศหลักและแรงดันตกค้างออกก่อนการบำรุงรักษาเพื่อป้องกันการบาดเจ็บจากอุบัติเหตุ
มาตรฐานการประกอบ: ปิดผนึกพอร์ตท่อร่วมไอดีที่ไม่ได้ใช้งานด้วยแผ่นเปล่า ติดตั้งตัวควบคุมความเร็วบัฟเฟอร์สำหรับกระบอกสูบช่วงชักยาวเพื่อป้องกันความล้มเหลวจากการกระแทก
ชื่อ Meta: SOLH ส่วนประกอบนิวเมติกแบบเต็ม | โซลูชั่นวาล์ว กระบอกสูบ สุญญากาศ และท่อ | ริช เทคโนโลยี
คำอธิบายเมตา: ส่วนประกอบระบบนิวแมติกส์ซีรีส์เต็มรูปแบบของ Richge Technology SOLH สามารถใช้แทนกันได้อย่างสมบูรณ์กับ SMC AirTAC FESTO ซึ่งเป็นโซลูชันระบบอัตโนมัติทางอุตสาหกรรมแบบครบวงจรในที่เดียว

View as

ตัวควบคุมบูสเตอร์ VBA

วาล์วเพิ่มแรงดันลม VBA เป็นเครื่องขยายอากาศแบบไร้กำลังที่สร้างขึ้นจากเทคโนโลยีเพิ่มความแตกต่างของพื้นที่ลูกสูบที่พัฒนาขึ้นเอง โดยให้การขยายแรงดัน 2× และ 4× ที่เสถียรด้วยถังอากาศ VBAT ที่เข้ากันเพื่อการไหลเวียนของอากาศแรงดันสูงทันที การหมุนเวียนอัตโนมัติแบบนิวแมติกช่วยให้มั่นใจได้ถึงประสิทธิภาพในการป้องกันการระเบิดและประหยัดพลังงาน ในขณะที่บัฟเฟอร์ในตัวจะตัดเสียงรบกวนและยืดอายุการใช้งานได้มากกว่า 50 ล้านรอบด้วยการติดตั้งง่าย เรารักษาสต็อกถังลมขนาด 5L-38L ให้เพียงพอและมียอดขายต่อปีเพิ่มขึ้น มีการใช้กันอย่างแพร่หลายสำหรับการเสริมแรงยึดกระบอกสูบ การตอกหมุด การจ่าย และการเป่าด้วยแรงดันสูงของแม่พิมพ์ สิ่งเหล่านี้เป็นทางเลือกในการเพิ่มแรงดันในพื้นที่ที่คุ้มค่าโดยไม่ต้องอัพเกรดระบบอากาศทั้งโรงงาน

ดูเพิ่มเติม >> ส่งคำถาม >>

VBA บูสเตอร์เรกูเลเตอร์ขนาดกะทัดรัดประหยัดพลังงาน

เทคโนโลยี Richge ตัวควบคุมบูสเตอร์นิวแมติก VBA ขนาดกะทัดรัดประหยัดพลังงานใช้เทคโนโลยี R&D อิสระที่เพิ่มประสิทธิภาพวงจรอากาศที่เพิ่มประสิทธิภาพในตัวเอง ช่วยลดการใช้อากาศได้อย่างมีประสิทธิภาพ ตัวเครื่องน้ำหนักเบาขนาดเล็กพิเศษรองรับวิธีการติดตั้งแบบคู่พร้อมเอาท์พุตแรงดันที่มีความแม่นยำสูงกระเพื่อมต่ำและมีเสถียรภาพ โครงสร้างป้องกันการระเบิดแบบนิวแมติกทำให้มีอายุการใช้งานยาวนานโดยไม่ต้องบำรุงรักษา เรารักษาสินค้าคงคลังให้เพียงพอและปริมาณการขายต่อปีที่เพิ่มขึ้น ใช้กันอย่างแพร่หลายกับการผลิตรถยนต์ การหนีบอัตโนมัติ และการทำความสะอาดแม่พิมพ์ ช่วยให้เพิ่มแรงดันในพื้นที่ได้อย่างประหยัด โดยไม่ต้องเปลี่ยนระบบอากาศในโรงงานโดยรวม

ดูเพิ่มเติม >> ส่งคำถาม >>

ถังลม VBAT Series

ถังอากาศซีรีส์ SOLH VBAT โดย Richge Technology เป็นแหล่งกักเก็บแรงดันลมโดยเฉพาะซึ่งเข้ากันอย่างลงตัวกับวาล์วเพิ่มแรงดัน VBA มีให้เลือกทั้งแบบเหล็กกล้าคาร์บอนและสเตนเลส SUS304 ปรับให้เข้ากับสภาพแวดล้อมทางอุตสาหกรรมที่หลากหลาย โดดเด่นด้วยการจัดเก็บแรงดันที่มั่นคงและการชดเชยการไหลของอากาศ ช่วยลดความผันผวนของแรงดันอากาศ และยืดอายุการใช้งานของระบบเพิ่มแรงดัน ได้รับการรับรองมาตรฐาน CE, ASME, GB และ ISO9001 โดยมีความจุมาตรฐาน 5L-38L และพอร์ตและเกรดแรงดันที่ปรับแต่งได้ ใช้กันอย่างแพร่หลายในสายการผลิตอัตโนมัติ การผลิตยานยนต์ อุปกรณ์อิเล็กทรอนิกส์ 3C และการทดสอบความแม่นยำ โดยทำหน้าที่เป็นอุปกรณ์เสริมหลักที่เชื่อถือได้สำหรับระบบเพิ่มแรงดันลมอุตสาหกรรม

ดูเพิ่มเติม >> ส่งคำถาม >>

ตัวควบคุมที่ดำเนินการนำร่อง AR

เครื่องควบคุมแรงดันแบบควบคุมโดยนักบินซีรีส์ SOLH AR ประกอบด้วย AR425/625/635/825/835/925/935 รุ่นสมบูรณ์ ใช้โครงสร้างการผ่อนปรนของไพล็อตภายใน จึงมีอัตราการไหลสูงและความแม่นยำในการควบคุมความดันสูงเป็นพิเศษด้วยฮิสเทรีซิส ≤0.02MPa และความสามารถในการทำซ้ำ ≤0.01MPa มาพร้อมกับช่วงแรงดันคู่และฟังก์ชันลดแรงดันเกินอัตโนมัติในตัว รองรับการทำงานที่ไม่ต้องหล่อลื่นและการติดตั้งโดยพลการ เหมาะสำหรับท่อลมหลักที่มีรูเจาะขนาดใหญ่ อุปกรณ์ที่มีอัตราการไหลสูงและระบบควบคุมนิวแมติกที่มีความแม่นยำ สิ่งเหล่านี้เป็นโซลูชั่นการรักษาเสถียรภาพในอุดมคติสำหรับระบบจ่ายอากาศแบบรวมศูนย์ในโรงงาน

ดูเพิ่มเติม >> ส่งคำถาม >>

เครื่องควบคุมความแม่นยำ IR

อุปกรณ์ควบคุมนำร่องที่มีความแม่นยำซีรีส์ SOLH IR ใช้โครงสร้างนำร่องภายในปีกนกหัวฉีดขั้นสูง ให้ความแม่นยำในการควบคุมสูงเป็นพิเศษ 0.2% และความสามารถในการทำซ้ำที่ยอดเยี่ยม โดยจะรักษาแรงดันเอาต์พุตอย่างเสถียรต่อความผันผวนของแหล่งอากาศและการเปลี่ยนแปลงโหลดแบบไดนามิก โดดเด่นด้วยอัตราการไหลสูง การตอบสนองที่รวดเร็ว และการใช้อากาศต่ำเป็นพิเศษ 1–3 ลิตร/นาที เพื่อการประหยัดพลังงานอย่างมาก รองรับการปรับแบบแมนนวลและรีโมทคอนโทรลแบบนิวแมติก กะทัดรัดและยืดหยุ่นพร้อมการป้องกันแรงดันเกินในตัว มีการใช้กันอย่างแพร่หลายในเซมิคอนดักเตอร์ การทดสอบความแม่นยำ การควบคุมแรงดึง เครื่องมือทางการแพทย์ และระบบอัตโนมัติที่มีความแม่นยำระดับสูง

ดูเพิ่มเติม >> ส่งคำถาม >>

เครื่องควบคุมสุญญากาศ IRV10 / IRV20

เครื่องควบคุมสูญญากาศที่แม่นยำซีรีส์ SOLH IRV10 และ IRV20 ได้รับการออกแบบมาเป็นพิเศษสำหรับวงจรนิวแมติกแรงดันลบ พร้อมช่วงสูญญากาศที่ปรับได้ที่ -100kPa~-1.3kPa และความละเอียดในการปรับที่ละเอียดเป็นพิเศษ มีปุ่มล็อคในตัว ช่วยป้องกันแรงดันลอยที่เกิดจากการสั่นสะเทือนได้อย่างมีประสิทธิภาพ โดดเด่นด้วยอัตราการไหลขนาดใหญ่ การใช้อากาศต่ำ และโครงสร้างน้ำหนักเบา รองรับรูปแบบพอร์ตเดี่ยวสองด้านและด้านหลังพร้อมวิธีการติดตั้งที่หลากหลาย เป็นส่วนประกอบควบคุมความแม่นยำมาตรฐาน ซึ่งใช้กันอย่างแพร่หลายในการหยิบสูญญากาศอัตโนมัติ การประกอบทางอิเล็กทรอนิกส์ การประมวลผลอัตโนมัติ การทดสอบการรั่วไหลของอากาศ และเครื่องจักรบรรจุภัณฑ์

ดูเพิ่มเติม >> ส่งคำถาม >>

SRH การควบคุมความสะอาด

เครื่องควบคุมแรงดันที่มีความแม่นยำซีรีส์ SOLH SRH ใช้ชิ้นส่วนเปียกที่ทำจากสเตนเลสสตีล SUS316/316L เต็มรูปแบบ และปราศจากน้ำมันผลิตในห้องคลีนรูมคลาส 100 ที่มีอนุภาคต่ำและไม่มีมลพิษทุติยภูมิ ไดอะแฟรม PTFE และ FKM ที่เป็นอุปกรณ์เสริม รวมถึงโครงสร้างแบบนูนและไม่นูน ปรับให้เข้ากับสภาพการทำงานที่สะอาดที่หลากหลาย โดดเด่นด้วยความแม่นยำในการควบคุมแรงดันสูงเป็นพิเศษ เป็นไปตามมาตรฐาน SEMI, RoHS และ CE เหมาะสำหรับการควบคุมก๊าซและน้ำบริสุทธิ์ที่มีความบริสุทธิ์สูง โดยมีการใช้กันอย่างแพร่หลายในเซมิคอนดักเตอร์ เซลล์แสงอาทิตย์ ชีวเภสัชภัณฑ์ และระบบควบคุมของเหลวในห้องปฏิบัติการที่มีความแม่นยำสูง

ดูเพิ่มเติม >> ส่งคำถาม >>

ตัวควบคุมประเภทยูนิต ARM5

เครื่องควบคุมแรงดันขนาดเล็กพิเศษ SOLH ARM5S มีโครงสร้างลูกสูบแคบพิเศษ 14 มม. และน้ำหนักเบาเป็นพิเศษ 33 กรัม ซึ่งช่วยประหยัดพื้นที่ในการติดตั้งได้อย่างมาก มาพร้อมกับฟังก์ชันการไหลย้อนกลับแบบมาตรฐานและโครงสร้างเสริม/ลด/ลด มาพร้อมกับอุปกรณ์กดเข้าแบบสัมผัสเดียวในตัวสำหรับการเชื่อมต่อท่ออเนกประสงค์ รองรับการติดตั้งแผงโดยตรงและการติดตั้งซ้อนท่อร่วมราง DIN พร้อมช่วงแรงดันที่ปรับได้ 0.05–0.7MPa ช่วยให้การทำงานมีความเสถียรโดยไม่ต้องหล่อลื่นและทนต่อการกัดกร่อน เป็นโซลูชันการควบคุมไมโครนิวแมติกในอุดมคติสำหรับระบบอัตโนมัติที่มีความแม่นยำ จิ๊กขนาดเล็ก และอุปกรณ์ที่มีพื้นที่จำกัด

ดูเพิ่มเติม >> ส่งคำถาม >>

วาล์วปรับแรงดันขนาดเล็ก ARJ310

เครื่องปรับความดันขนาดเล็กแบบผ่อนปรนโดยตรงซีรีส์ SOLH ARJ310 สามารถใช้แทนกันได้อย่างสมบูรณ์กับรุ่นเทียบเท่า SMC ซึ่งได้รับการออกแบบมาสำหรับการควบคุมนิวแมติกส์ที่มีการไหลต่ำและพื้นที่จำกัดอย่างแม่นยำ ด้วยตัวเครื่องที่แคบเป็นพิเศษเพียง 18.5 มม. และการออกแบบน้ำหนักเบาเพียง 65 กรัม จึงรองรับการวางซ้อนท่อร่วมหนาแน่น โดดเด่นด้วยเกลียวทางเข้า M5 และ Rc1/8 คู่และอุปกรณ์ดันเข้าทางออกในตัวเพื่อการติดตั้งที่รวดเร็ว ให้ช่วงแรงดันคู่ที่ 0.05–0.7MPa พร้อมระบบระบายแรงดันเกินในตัวเพื่อแรงดันเอาต์พุตที่เสถียร เหมาะสำหรับการติดตั้งแผงและฉากยึด มีการใช้กันอย่างแพร่หลายในการประกอบอิเล็กทรอนิกส์ อุปกรณ์ทางการแพทย์ การตรวจสอบเซมิคอนดักเตอร์ และอุปกรณ์อัตโนมัติที่มีความแม่นยำขนาดเล็ก

ดูเพิ่มเติม >> ส่งคำถาม >>
