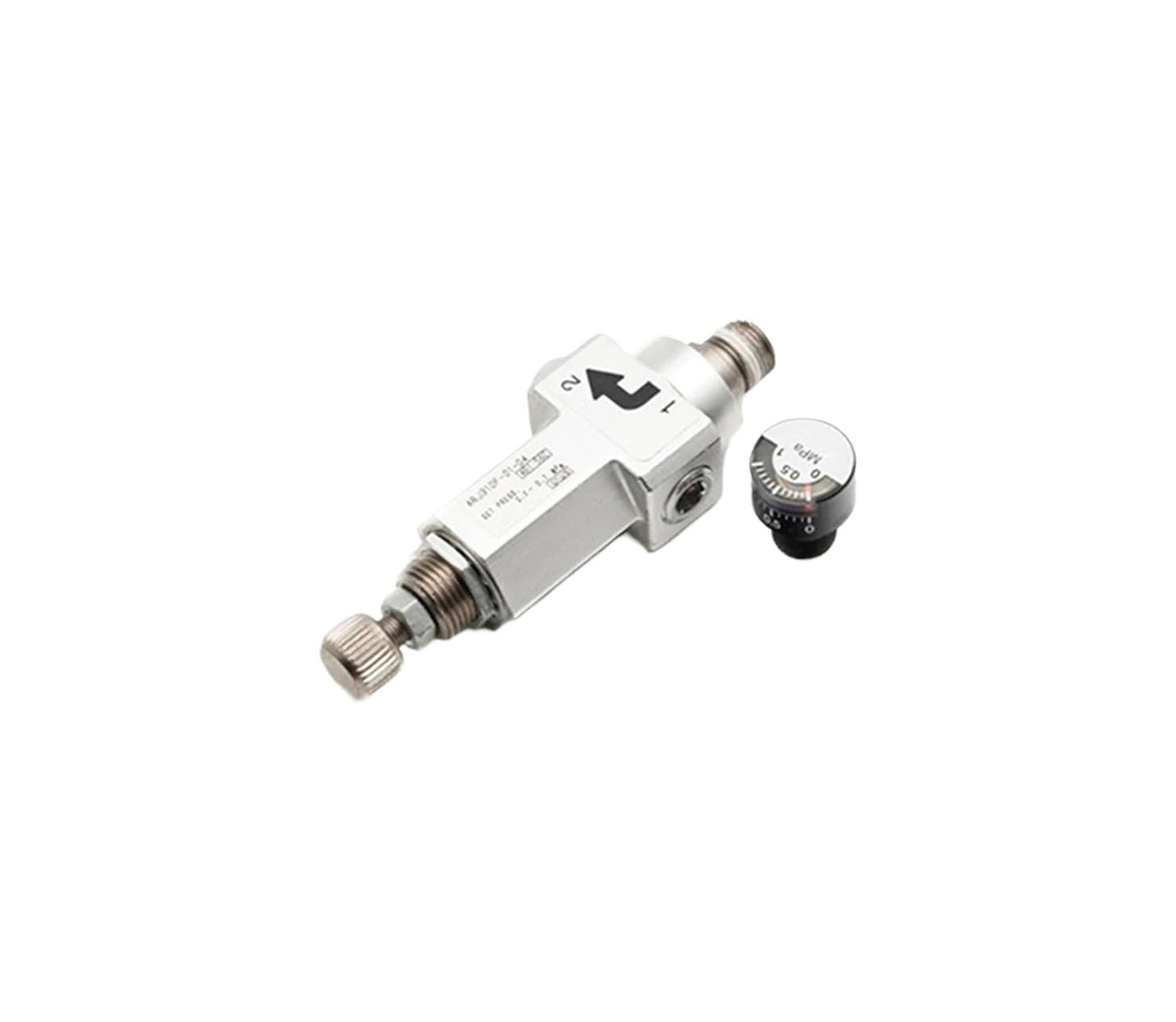

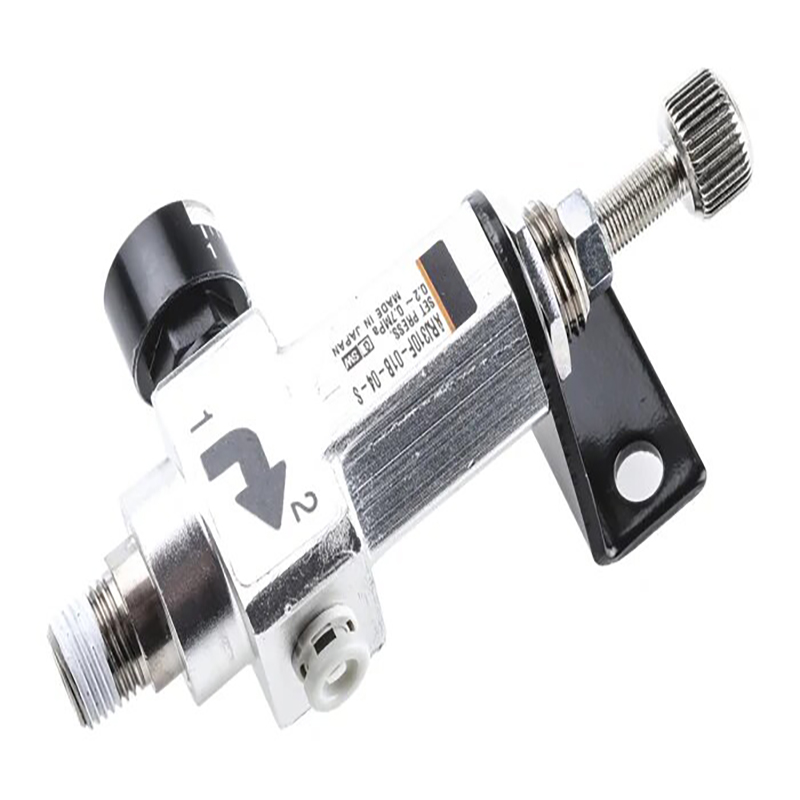

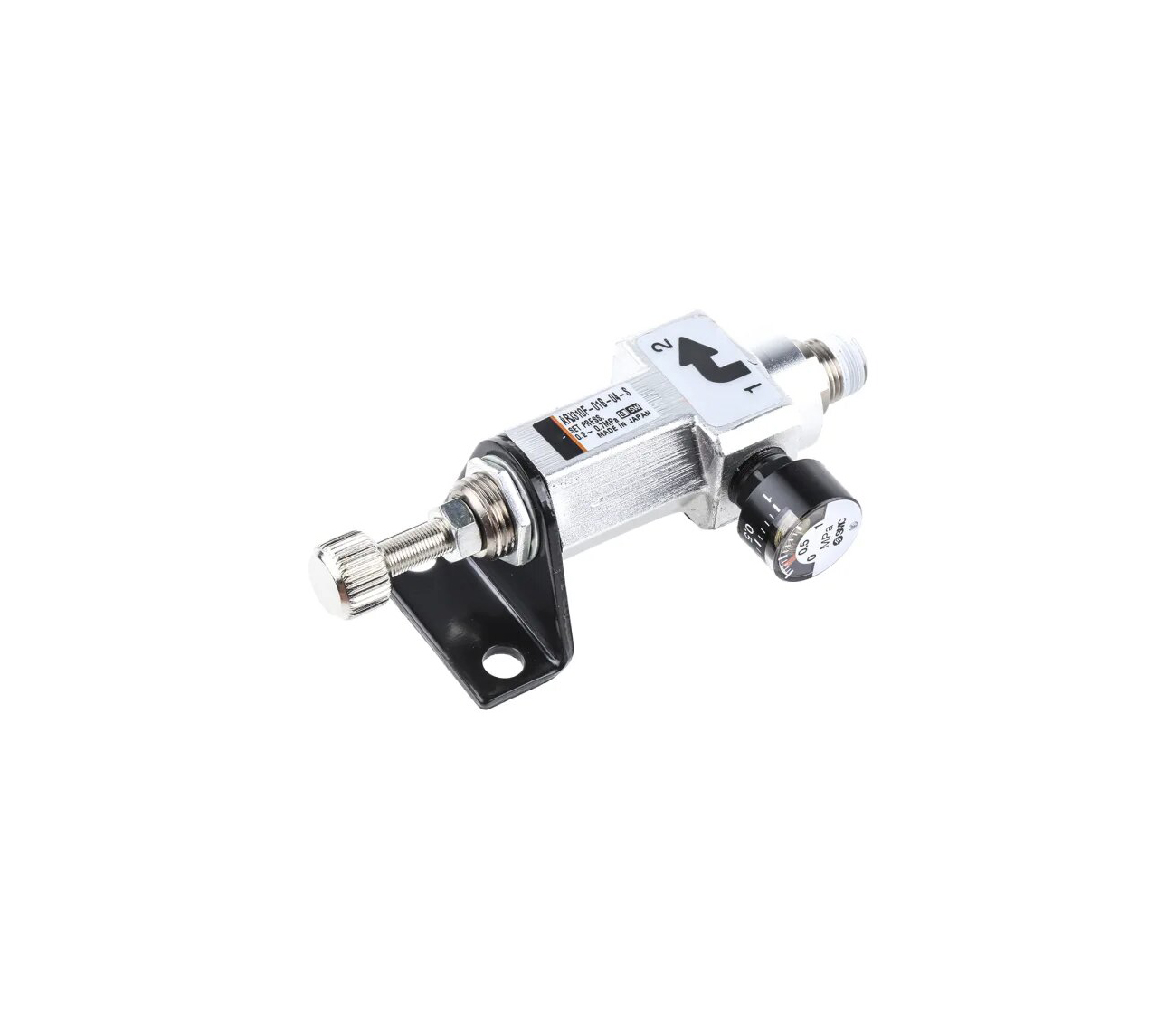

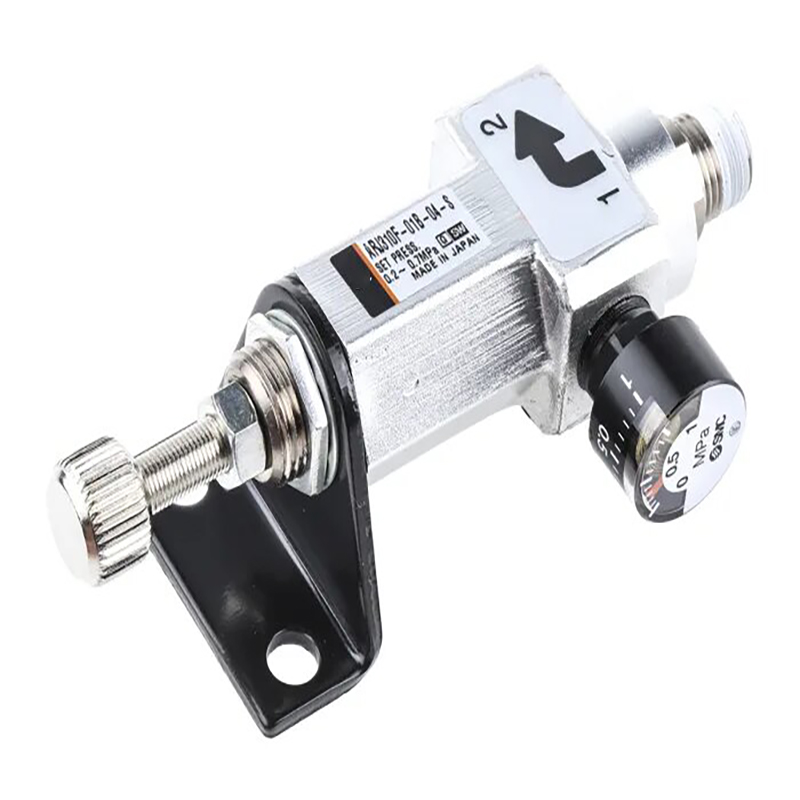

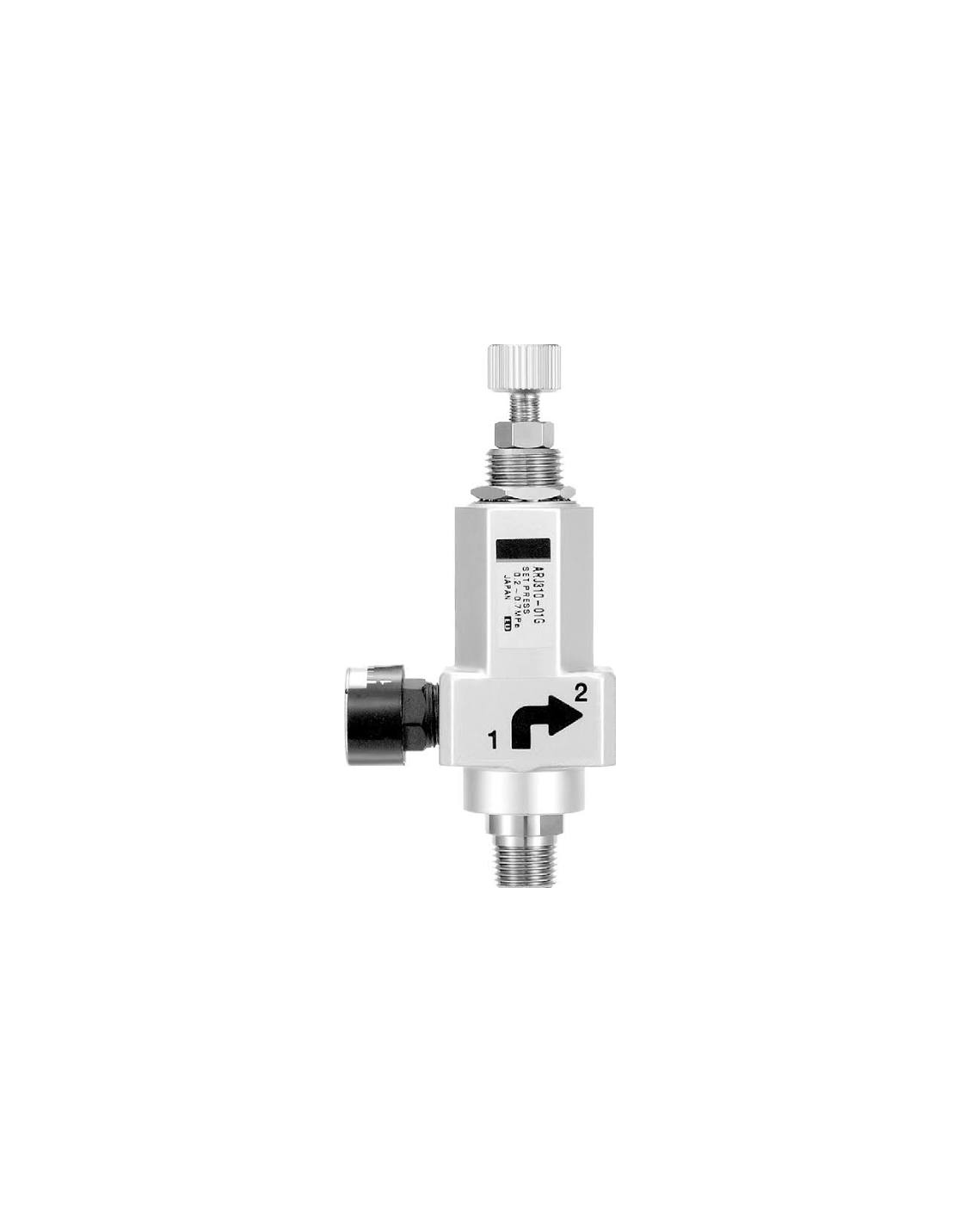

ตัวปรับความดัน มิเนียเจอร์/เบรคเกอร์ขนาดเล็ก ARJ310 Series (แบบผ่อนปรนโดยตรง)

ยี่ห้อ:SORH โดย Richge Technology (睿其格科技)

ภาพรวมผลิตภัณฑ์

     SOLH ARJ310 ซีรีส์เป็นตัวควบคุมแรงดันที่มีความแม่นยำขนาดกะทัดรัดพิเศษแบบผ่อนปรนที่ออกฤทธิ์โดยตรงสำหรับพื้นที่การติดตั้งแคบและการควบคุมแรงดันที่มีความแม่นยำสูงการไหลต่ำ ขนาดและประสิทธิภาพโดยรวมสามารถใช้แทนกันได้อย่างสมบูรณ์กับตัวควบคุมดั้งเดิมของ SMC ARJ310 สำหรับการเปลี่ยนอุปกรณ์โดยตรง

โครงสร้างและหน้าที่หลัก

     --โครงสร้าง: ชนิดลูกสูบออกฤทธิ์โดยตรงพร้อมช่องระบายอากาศในตัว

     --รูปแบบสองพอร์ต (เข้า / ออก); แรงดันส่วนเกินจะถูกระบายออกโดยอัตโนมัติผ่านช่องระบายภายใน

     --ฟังก์ชั่น: ลดความดันอากาศขาเข้าอย่างต่อเนื่องเพื่อตั้งค่าเอาต์พุตล่วงหน้า ลดความผันผวนของแรงดัน และให้การป้องกันแรงดันเกิน

     --การออกแบบที่บูรณาการเข้ากับช่องจ่ายเข้าแบบกดครั้งเดียวและเธรดทางเข้าเสริมคู่เพื่อการเดินสายที่ยืดหยุ่น

ข้อมูลจำเพาะทางเทคนิค

     --สื่อการทำงาน: อากาศอัดอุตสาหกรรมที่สะอาดและทั่วไป

     --แรงดันใช้งานสูงสุด: 0.8 MPa

     --พิสูจน์ความดัน: 1.2 MPa

     --ช่วงความดันที่ปรับได้

     --ช่วงมาตรฐาน: 0.2–0.7 MPa

     --รุ่นแรงดันต่ำ: 0.05–0.2 MPa

     --อุณหภูมิแวดล้อมและปานกลาง: -5 ℃ ~ +60 ℃ (ไม่มีการแช่แข็งภายใน)

     --น้ำหนักสุทธิ: ประมาณ. 65ก

     --ความกว้างของตัวเครื่อง: 18.5 มม. เหมาะสำหรับการซ้อนท่อร่วมหนาแน่น

     --เกรดการป้องกัน: IP65

การกำหนดค่าพอร์ต

พอร์ตทางเข้า (เลือกได้ 2 แบบ)

     --M5×0.8 เกลียวภายใน

     --Rc1/8 เธรดภายนอก

พอร์ตเอาท์เล็ต

     เกลียวตัวเมีย Rc1/8 พร้อมตัวเชื่อมต่อแบบกดเข้าในตัว เข้ากันได้กับท่อเมตริก φ4/φ6, ท่ออิมพีเรียล 5/32" และ 1/4"

พอร์ตเกจ

     เกลียวใน Rc1/8 ตรงกับเกจวัดความดันขนาดเล็กซีรีส์ G15

คำจำกัดความของรหัสรุ่น (ตัวอย่าง: ARJ310F-01-04)

     --ARJ310: ชุดฐานเรกูเลเตอร์ขนาดเล็ก

     --F: มีอุปกรณ์ติดตั้งแบบกดเข้าในตัว ละไว้สำหรับเวอร์ชันเธรดเต็ม

     --01: มาตรฐานเธรด Rc1/8

     --04: สำหรับท่อ φ4; 06 หมายถึงท่อ φ6

     --N01: ตัวเลือกเธรด NPT1/8

รุ่นขายร้อน

     --ARJ310-01: เวอร์ชันเต็มเธรดโดยไม่มีพอร์ตแบบกดเข้า

     --ARJ310F-01-04: ตัวดันเข้าในตัวสำหรับสายยาง φ4

     --ARJ310F-01-06: การกดเข้าในตัวสำหรับสายยาง φ6

     --ARJ310F-N01-03: ทางเข้าแบบเกลียว NPT1/8

ข้อดีของผลิตภัณฑ์หลัก

     --การออกแบบน้ำหนักเบาขนาดเล็กพิเศษ: น้ำหนัก 65 กรัมและตัวเครื่องแคบ 18.5 มม. เหมาะกับรูปแบบอุปกรณ์ที่มีขนาดกะทัดรัดสูง

     --ตัวเลือกเกลียวทางเข้าคู่ (M5 / Rc1/8) เพื่อปรับรูปแบบการวางท่อที่หลากหลาย

     --เต้ารับแบบกดเข้าจากโรงงานช่วยลดการเชื่อมต่อพิเศษและลดเวลาในการประกอบ

     --กลไกการบรรเทาในตัวจะปล่อยแรงดันเกินโดยอัตโนมัติเพื่อให้แรงดันเอาต์พุตคงที่

     --สนับสนุนน็อตแผงและวิธีการติดตั้งคู่วงเล็บภายนอก

     - โครงสร้างที่ออกฤทธิ์โดยตรงช่วยให้แรงดันเริ่มต้นต่ำถึง 0.05 MPa

สถานการณ์การใช้งานทั่วไป

     กระบอกลมขนาดเล็ก, กริปเปอร์แบบนิวแมติกขนาดเล็ก, หัวฉีดลมที่แม่นยำ ชิ้นส่วนอิเล็กทรอนิกส์, อุปกรณ์ทางการแพทย์, การผลิตเซมิคอนดักเตอร์และอุปกรณ์ตรวจสอบ เครื่องจ่ายของเหลว, เครื่องมือทดสอบการรั่วไหลของอากาศ เครื่องจักรอัตโนมัติขนาดกะทัดรัด, เกาะวาล์ว และยูนิตบำบัดอากาศ FRL ขนาดเล็ก

การเปรียบเทียบรุ่น: ARJ310 กับ ARJ210

สรุปประโยคเดียว

     เครื่องควบคุมแรงดันขนาดเล็กแบบผ่อนปรน ARJ310 โดดเด่นด้วยตัวเครื่องขนาดกะทัดรัดเป็นพิเศษ ทางเข้าแบบเกลียวคู่ ตัวเชื่อมต่อแบบกดเข้าในตัว และความแม่นยำสูง ทำหน้าที่เป็นโซลูชันควบคุมแรงดันที่เหมาะสมที่สุดสำหรับระบบนิวแมติกขนาดกะทัดรัดที่มีอัตราการไหลต่ำ
