ข้อมูลเบื้องต้นโดยละเอียดเกี่ยวกับฉนวนไฟฟ้าแรงสูงเทคโนโลยี Richge

     ในฐานะผู้ผลิตมืออาชีพที่มีประสบการณ์อย่างลึกซึ้ง 37 ปีในสาขาอุปกรณ์ไฟฟ้าRichge Technology (Ningbo Richge Technology Co., Ltd., แบรนด์โลโก้ภาษาอังกฤษ "Richge")อาศัยการสะสมทางเทคนิคที่เป็นผู้ใหญ่และการควบคุมคุณภาพอย่างเข้มงวด ผลิตภัณฑ์ฉนวนไฟฟ้าแรงสูงของบริษัทครอบคลุมระดับแรงดันไฟฟ้าปานกลางและสูงทั้งหมด โดยรองรับระบบไฟฟ้า การจ่ายพลังงานทางอุตสาหกรรม และสถานการณ์อื่นๆ อย่างกว้างขวาง ระบบผลิตภัณฑ์สร้างขึ้นโดยมีข้อดีหลักสามประการ: "ประสิทธิภาพของฉนวนที่เชื่อถือได้ ความสามารถในการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง และความสามารถในการปรับแต่งที่โดดเด่น" ต่อไปนี้เป็นการแนะนำโดยละเอียดจากห้าแง่มุม: การวางตำแหน่งผลิตภัณฑ์ หมวดหมู่ผลิตภัณฑ์หลัก คุณลักษณะทางเทคนิค สถานการณ์การใช้งาน และการประกันคุณภาพ

1. การวางตำแหน่งผลิตภัณฑ์และช่วงความครอบคลุมแรงดันไฟฟ้า

     ฉนวนไฟฟ้าแรงสูงของ Richge Technology มุ่งเน้นไปที่ความต้องการฉนวนหลักของอุปกรณ์ส่งและจ่ายพลังงาน และมุ่งเน้นไปที่ "การปรับแรงดันไฟฟ้าปานกลางและสูงในทุกสถานการณ์" ระดับแรงดันไฟฟ้าครอบคลุมช่วงแรงดันไฟฟ้ากลางกระแสหลักและแรงดันไฟฟ้าสูง 3 ช่วง ได้แก่ 12kV, 24kV และ 35kV (ปรับให้เข้ากับระบบแรงดันไฟฟ้าปานกลางทั่วไปในระบบโครงข่ายไฟฟ้าภายในบ้าน) ในขณะเดียวกันก็มีความสามารถในการปรับแต่งโซลูชันฉนวนสำหรับระดับแรงดันไฟฟ้าที่สูงขึ้นสำหรับความต้องการพิเศษ ผลิตภัณฑ์นี้ได้รับการจัดวางให้เป็น "ส่วนประกอบสนับสนุนหลักสำหรับอุปกรณ์ไฟฟ้าแรงสูง" โดยส่วนใหญ่จำหน่ายให้กับผู้ผลิตเครื่องจักรครบวงจร เช่น สวิตช์เกียร์ไฟฟ้าแรงสูง อุปกรณ์สถานีไฟฟ้าย่อย และสวิตช์กราวด์ ตลอดจนลูกค้าโครงการวิศวกรรมไฟฟ้าและอุตสาหกรรม เป็นส่วนประกอบหลักที่รับประกัน "ความปลอดภัยของฉนวนและการทำงานที่มั่นคง" ของระบบไฟฟ้าแรงสูง

2. หมวดหมู่ผลิตภัณฑ์หลักและพารามิเตอร์ทางเทคนิค

      ตามข้อมูลผลิตภัณฑ์สาธารณะ ฉนวนไฟฟ้าแรงสูงของ Richge Technology สามารถแบ่งออกเป็นสามซีรีส์หลัก แต่ละหมวดหมู่มีเป้าหมายเพื่อปรับให้เข้ากับสถานการณ์ไฟฟ้าแรงสูงที่แตกต่างกันในแง่ของการออกแบบโครงสร้าง การเลือกใช้วัสดุ และตัวบ่งชี้ประสิทธิภาพ:

2.1 ซีรีส์ฉนวนไฟฟ้าแรงสูง 12kV (รุ่นพื้นฐานแรงดันไฟฟ้าปานกลางกระแสหลัก)

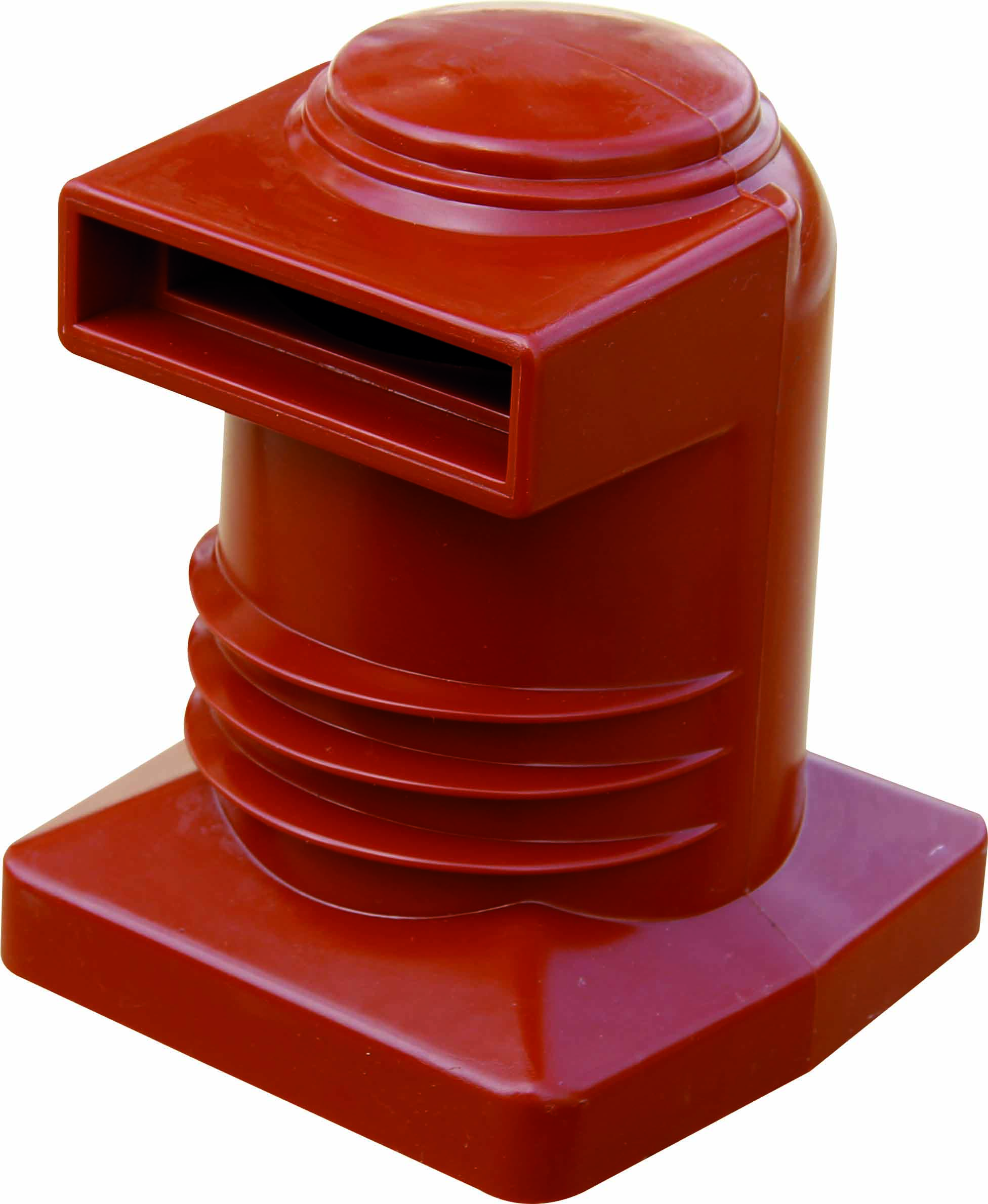

     -ผลิตภัณฑ์หลัก:ลูกถ้วยซีรีส์ JYZ (รุ่นประกอบด้วย JYZ 1-12Q, JYZ 2-12Q, JYZ 3-12Q), ส่วนรองรับฉนวนในสวิตช์เกียร์, ฝาครอบฉนวนหน้าสัมผัส

     -ลักษณะวัสดุ:การใช้อีพอกซีเรซินหรือโพลีเอทิลีนแบบ cross-linked (XLPE) เป็นวัสดุฐาน ทำให้มีประสิทธิภาพการสูญเสียอิเล็กทริกที่ดีเยี่ยม (ปัจจัยการสูญเสียอิเล็กทริก tanδ ≤ 0.003@20℃) ความต้านทานการพังทลาย (≥20kV/มม.) และทนต่อรังสียูวีและทนต่อการเสื่อมสภาพ ปรับให้เข้ากับสภาพแวดล้อมในตู้กลางแจ้งหรือแบบปิดในระยะยาว

     -ฟังก์ชั่นที่สำคัญ:ส่วนใหญ่ใช้ในสวิตช์เกียร์ 12kV และตู้เครือข่ายแบบวงแหวนเพื่อให้ทราบถึงการแยกทางไฟฟ้าและการรองรับทางกลของหน้าสัมผัสและบัสบาร์ไฟฟ้าแรงสูง ป้องกันการรั่วไหลหรือการคืบคลาน และทนทานต่อความเครียดทางไฟฟ้าชั่วคราวที่เกิดจากการทำงานของสวิตช์ในตู้

    • คุณสมบัติข้อมูลจำเพาะ:โครงสร้างกะทัดรัด ปรับให้เข้ากับสวิตช์เกียร์ 12kV กระแสหลักได้ (เช่น KYN28, ซีรีส์ XGN) บางรุ่นมีการออกแบบร่องวางตำแหน่งเพื่อการติดตั้งที่รวดเร็วและการวางตำแหน่งที่แม่นยำ

2.2 24kV ซีรี่ส์ฉนวนไฟฟ้าแรงสูง (รุ่นขั้นสูงแรงดันสูงปานกลาง)

     -ผลิตภัณฑ์หลัก:ฉนวน GIS (ฉนวนสเปเซอร์/ฉนวนกั้น) ปลอกสายเคเบิล พาร์ติชั่นฉนวน

     -จุดเด่นทางเทคนิค:

1.        ลูกถ้วยใช้ "กระบวนการขึ้นรูปแบบบูรณาการ" โดยไม่มีช่องว่างในการต่อเชื่อม ช่วยขจัดความล้มเหลวของฉนวนที่เกิดจากข้อบกพร่องทางโครงสร้าง
2.        ปลอกสายเคเบิลมีชั้นป้องกันในตัวเพื่อเพิ่มประสิทธิภาพการกระจายสนามไฟฟ้าและหลีกเลี่ยงการพังทลายที่เกิดจากความแรงของสนามไฟฟ้าในท้องถิ่นที่มากเกินไป
3.       ฉากกั้นฉนวนมี "การออกแบบป้องกันมลพิษสองด้าน" โดยมีระยะห่างตามผิวฉนวน ≥315 มม. (เป็นไปตามมาตรฐาน GB/T 16927.1) ปรับให้เข้ากับสภาพแวดล้อมที่มีระดับมลพิษ Ⅲ ขึ้นไป

• ตัวชี้วัดประสิทธิภาพ:พิกัดช่วงเวลาสั้น ๆ ทนต่อกระแส ≥25kA/4s พิกัดสูงสุดทนกระแส ≥63kA และประสิทธิภาพของฉนวนมีเสถียรภาพในช่วงอุณหภูมิ -30°C~+80°C

ซีรีส์ฉนวนไฟฟ้าแรงสูง 2.3 35kV (รุ่นระดับไฮเอนด์แรงดันสูงปานกลาง)

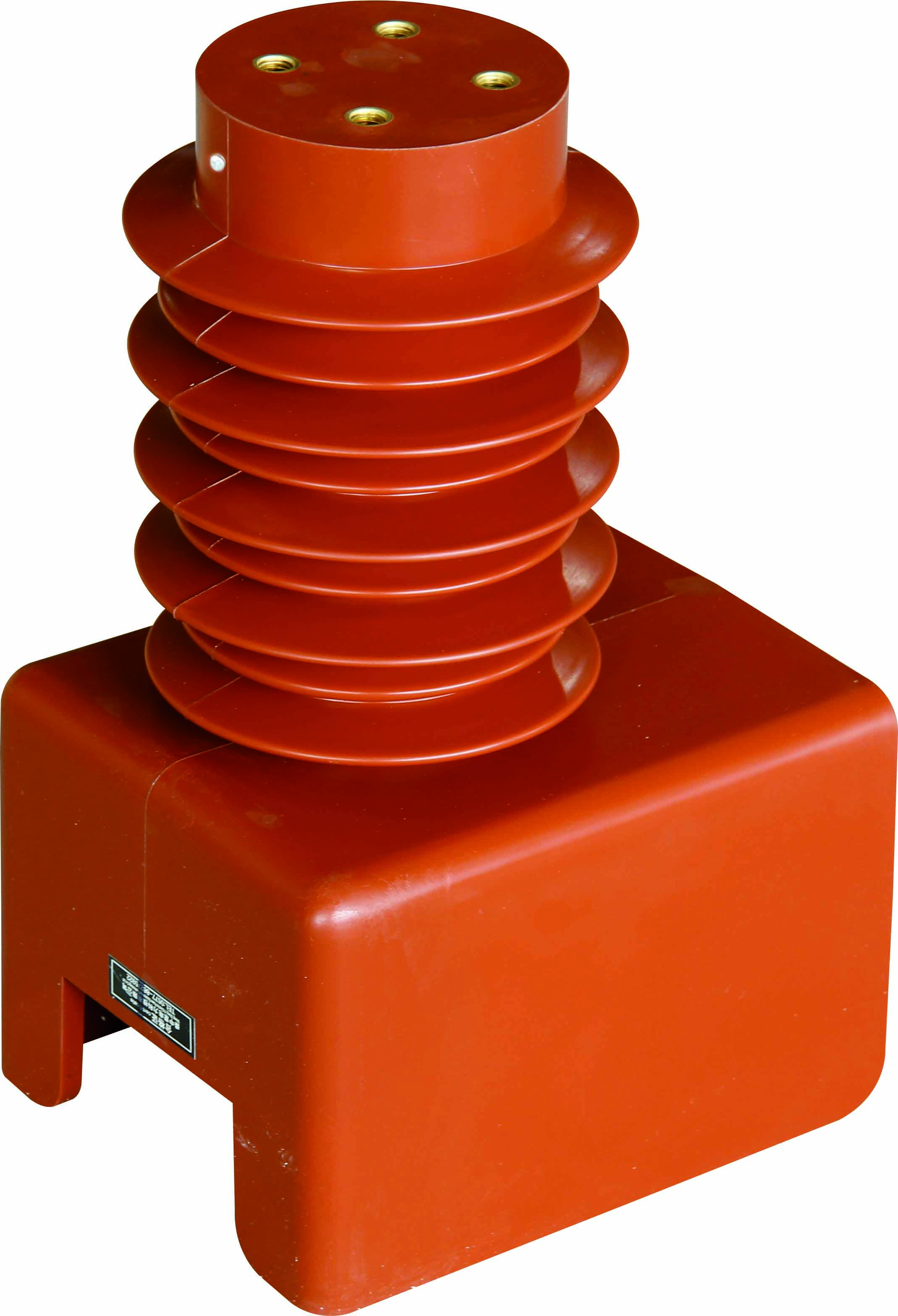

     -ผลิตภัณฑ์หลัก:ฉนวนขั้วปิดผนึกแข็งสำหรับเบรกเกอร์วงจรสุญญากาศ ฉนวนรองรับสวิตช์กราวด์แรงดันสูง บุชชิ่งฉนวนสำหรับสายขาออกของหม้อแปลง

     -ข้อดีหลัก:

1.        ฉนวนขั้วปิดผนึกแข็งใช้ "กระบวนการเจลแรงดันอัตโนมัติ APG" อีพอกซีเรซินจะแข็งตัวสม่ำเสมอ และมีปริมาณฟองภายใน ≤0.1% ทำให้มั่นใจได้ว่าไม่มีการคายประจุบางส่วนภายใต้ไฟฟ้าแรงสูง (ค่าการคายประจุบางส่วน ≤10pC@1.73U₀)
2.        ฉนวนรองรับสวิตช์กราวด์คำนึงถึง "ประสิทธิภาพของฉนวนและความแข็งแรงทางกล" ด้วยความแข็งแรงดัดงอ ≥120MPa ซึ่งสามารถทนต่อแรงกระแทกทางกลระหว่างการทำงานของสวิตช์กราวด์
3.         บุชชิ่งใช้ "โครงสร้างฉนวนคอมโพสิต" (ใยแก้วอีพอกซี + ส่วนร่มยางซิลิโคน) ซึ่งทนทานต่อหมอกเกลือและทนน้ำแข็ง เหมาะสำหรับสถานีไฟฟ้าย่อย 35kV ในพื้นที่ชายฝั่งทะเลหรือพื้นที่สูง

• สถานการณ์ที่ปรับเปลี่ยนได้:สถานีไฟฟ้าย่อยกลางแจ้งขนาด 35kV ระบบจำหน่ายไฟฟ้าแรงสูงในโรงงานอุตสาหกรรมขนาดใหญ่ (เช่น เหล็กและเหล็กกล้า อุตสาหกรรมเคมี) สถานีเพิ่มพลังงานใหม่ (ไฟฟ้าโซลาร์เซลล์/พลังงานลม)

3. ลักษณะทางเทคนิคหลักของผลิตภัณฑ์

     ฉนวนไฟฟ้าแรงสูงของ Richge Technology ผสานรวมเทคโนโลยีเป้าหมายจำนวนหนึ่งในด้านวัสดุ กระบวนการ และการออกแบบโครงสร้าง เพื่อตอบสนองความต้องการที่เข้มงวดในสถานการณ์ไฟฟ้าแรงสูง:

3.1 การเลือกวัสดุ: มุ่งเน้นไปที่ข้อกำหนดสองประการของ "ฉนวนสูง + ความต้านทานต่อสิ่งแวดล้อม"

     • การเลือกวัสดุฐาน:อีพอกซีเรซิน โพลีเอทิลีนแบบเชื่อมขวาง และยางซิลิโคนเป็นวัสดุฐานหลัก ในหมู่พวกเขา อีพอกซีเรซินใช้ "ชนิดบิสฟีนอล A น้ำหนักโมเลกุลต่ำ" ที่มีความบริสุทธิ์สูง สิ่งเจือปนต่ำ และค่าคงที่ไดอิเล็กตริกที่เสถียร (εr=3.8~4.2@50Hz) ยางซิลิโคนเลือก "ประเภทการวัลคาไนซ์ที่อุณหภูมิสูง HTV" ที่มีประสิทธิภาพการไม่ชอบน้ำที่ยอดเยี่ยม (มุมสัมผัสน้ำ ≥105°) และการเคลื่อนตัวที่ไม่ชอบน้ำอย่างรุนแรง ซึ่งสามารถคืนประสิทธิภาพของฉนวนได้อย่างรวดเร็วหลังจากการปนเปื้อนบนพื้นผิว

     • การอัพเกรดวัสดุเสริม:มีการเพิ่มตัวเติม Al₂O₃ ขนาดนาโนเพื่อปรับปรุงการนำความร้อนของวัสดุ (ค่าการนำความร้อนเพิ่มขึ้น 20%) หลีกเลี่ยงการเสื่อมสภาพของฉนวนที่เกิดจากความร้อนสูงเกินไปในท้องถิ่นระหว่างการทำงานของไฟฟ้าแรงสูง ผลิตภัณฑ์บางชนิดเพิ่มสารหน่วงการติดไฟ (เป็นไปตามระดับ UL94 V-0) เพื่อป้องกันความเสี่ยงในการเผาไหม้ที่เกิดจากส่วนโค้งของการลัดวงจร

3.2 กระบวนการผลิต: การผลิตแบบอัตโนมัติช่วยให้มั่นใจได้ถึงความสม่ำเสมอ

     • กระบวนการสำคัญ:ผลิตภัณฑ์หลักใช้กระบวนการ 3 กระบวนการ: "เจลฉีดแรงดันอัตโนมัติ APG" "การหล่อแบบสุญญากาศ" และ "การขึ้นรูปแบบบูรณาการ" เพื่อทดแทนการหล่อแบบแมนนวลแบบดั้งเดิมและลดข้อผิดพลาดของมนุษย์:

     • กระบวนการ APG:โดยการควบคุมอุณหภูมิอย่างแม่นยำ (120°C~140°C) และความดัน (5~8MPa) ให้ความมั่นใจในความกะทัดรัดภายในของฉนวน และหลีกเลี่ยงฟองอากาศและรอยแตก

     • การหล่อแบบสุญญากาศ:การหล่อวัสดุในสภาพแวดล้อมสุญญากาศ -0.095MPa เพื่อขจัดช่องว่างภายในและปรับปรุงความต้านทานการแตกหัก

     • การควบคุมคุณภาพ:ผลิตภัณฑ์แต่ละชุดจะต้องผ่าน "การตรวจจับระดับสุญญากาศ" "การทดสอบการสูญเสียอิเล็กทริก" และ "การทดสอบแรงดันไฟฟ้าที่ทนต่อความถี่ไฟฟ้า" (ค่าแรงดันไฟฟ้าทนต่อ 1 นาที ≥3U₀) และอัตราที่ไม่ผ่านการรับรองจะถูกควบคุมภายใน 0.1%

3.3 การออกแบบโครงสร้าง: การปรับให้เข้ากับความต้องการที่แท้จริงของระบบไฟฟ้าแรงสูง

    • การเพิ่มประสิทธิภาพสนามไฟฟ้า:ฉนวน บูช และผลิตภัณฑ์อื่นๆ ใช้การออกแบบ "กระโปรงร่มที่เพรียวบาง" และ "อิเล็กโทรดป้องกันในตัว" เพื่อหลีกเลี่ยงความเข้มข้นของสนามไฟฟ้าที่มุมและลดความเสี่ยงของการคายประจุบางส่วน

     • การปรับเปลี่ยนการติดตั้ง:ฉนวนถูกสงวนไว้โดยมีรูการติดตั้งและร่องตำแหน่งที่ได้มาตรฐาน และความเข้ากันได้กับสวิตช์เกียร์ไฟฟ้าแรงสูง (เช่น MNS, KYN series) และสวิตช์กราวด์มีมากกว่า 95% ซึ่งช่วยลดงานดัดแปลงในสถานที่

     • การปรับตัวต่อสิ่งแวดล้อม:ฉนวนกลางแจ้งใช้โครงสร้าง "กระโปรงร่มขนาดใหญ่ + ร่องซี่โครงลึก" เพื่อเพิ่มระยะห่างตามผิวฉนวน (ผลิตภัณฑ์ 35kV มีระยะห่างตามผิวฉนวน ≥400มม.) ในเวลาเดียวกัน มุมเอียงของกระโปรงร่มได้รับการออกแบบให้เป็น 15° ซึ่งสะดวกสำหรับน้ำฝน冲刷 และป้องกันการสะสมของการปนเปื้อน

4. สถานการณ์การใช้งานหลัก

     ด้วยคุณลักษณะ "ระดับแรงดันไฟฟ้าหลายระดับและการปรับตัวต่อสภาพแวดล้อมที่แข็งแกร่ง" ฉนวนไฟฟ้าแรงสูงของ Richge Technology จึงถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์ไฟฟ้าแรงสูงหลักในระบบไฟฟ้าและสาขาอุตสาหกรรม:

     • อุปกรณ์สถานีย่อย:เป็นส่วนประกอบรองรับฉนวนและการแยกสำหรับ "เซอร์กิตเบรกเกอร์ ตัวตัดการเชื่อมต่อ หม้อแปลง" ในสถานีย่อยขนาด 35kV และต่ำกว่า เช่น ฉนวนขั้วแบบปิดผนึกแข็งสำหรับเซอร์กิตเบรกเกอร์และพาร์ติชันฉนวนบัสในสถานีย่อยขนาด 35kV ช่วยให้มั่นใจได้ว่าไม่มีการรั่วไหลหรือการชำรุดของอุปกรณ์ภายใต้ไฟฟ้าแรงสูง

     • สวิตช์เกียร์ไฟฟ้าแรงสูง:การปรับให้เข้ากับสวิตช์เกียร์แรงดันสูงในร่ม/กลางแจ้งขนาด 12kV~35kV (เช่น ตู้เครือข่ายแบบวงแหวน ตู้ GIS) ให้โซลูชันฉนวน เช่น ฉนวนหน้าสัมผัส การแยกตู้ และสายเคเบิล เป็นต้น เช่น ฉนวนตัวเว้นระยะสำหรับตู้เครือข่ายแบบวงแหวน 12kV และฉนวนกั้นสำหรับตู้ GIS 24kV

     • ระบบไฟฟ้าแรงสูงทางอุตสาหกรรม:ให้บริการระบบจำหน่ายไฟฟ้าแรงสูงในองค์กรอุตสาหกรรมขนาดใหญ่ เช่น เหล็กและเหล็กกล้า อุตสาหกรรมเคมี และโลหะวิทยา เช่น บุชชิ่งฉนวนสำหรับหม้อแปลงอุตสาหกรรม 35kV และตัวรองรับฉนวนสำหรับมอเตอร์ไฟฟ้าแรงสูง ซึ่งสามารถทนต่อฝุ่นและก๊าซที่มีฤทธิ์กัดกร่อนในสภาพแวดล้อมทางอุตสาหกรรม และรับประกันการผลิตที่ต่อเนื่อง

     • การสนับสนุนพลังงานใหม่:ปรับให้เข้ากับอุปกรณ์จ่ายไฟ 35kV ในสถานีเพิ่มกำลังไฟฟ้าโซลาร์เซลล์และพลังงานลม เช่น ส่วนรองรับฉนวนสำหรับสวิตช์กราวด์ในสถานีเพิ่มพลังงานลม (ทนอุณหภูมิต่ำถึง -40°C) และพาร์ติชันฉนวนไฟฟ้าแรงสูงสำหรับอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ ซึ่งตรงตามข้อกำหนด "ความน่าเชื่อถือสูงและอายุการใช้งานยาวนาน" ในสถานการณ์พลังงานใหม่

5. การประกันคุณภาพและการปฏิบัติตามข้อกำหนดของอุตสาหกรรม

     Richge Technology รับประกันความน่าเชื่อถือของฉนวนไฟฟ้าแรงสูงผ่าน "การควบคุมคุณภาพทุกกระบวนการ + การรับรองมาตรฐานอุตสาหกรรม":

     • การปฏิบัติตามการรับรอง:ผลิตภัณฑ์เป็นไปตามมาตรฐานสากล IEC 61462 (ฉนวนคอมโพสิต), IEC 62271-303 (ข้อกำหนดฉนวนสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูง) และมาตรฐานแห่งชาติ GB/T 16927.1 (เทคโนโลยีการทดสอบไฟฟ้าแรงสูง), GB 1094.3 (ข้อกำหนดฉนวนสำหรับหม้อแปลงไฟฟ้ากำลัง) ผลิตภัณฑ์บางอย่างผ่านการรับรอง CE และ UL และสามารถส่งออกไปยังตลาดต่างประเทศได้

     • อุปกรณ์ทดสอบ:ติดตั้งอุปกรณ์การทดสอบชั้นนำของอุตสาหกรรม รวมถึง "เครื่องทดสอบการคายประจุบางส่วน" (ความแม่นยำในการตรวจจับ ≤1pC), "ม้านั่งทดสอบแรงดันไฟฟ้าที่ทนต่อความถี่ไฟฟ้า" (แรงดันเอาต์พุตสูงสุด 200kV), "ห้องทดสอบความร้อนชื้นที่อุณหภูมิสูงและต่ำ" (จำลอง -40°C~+85°C, สภาพแวดล้อม 95%RH) ผลิตภัณฑ์แต่ละชิ้นจะต้องผ่านการทดสอบหลักสามประการ: "ความถี่ไฟฟ้าที่ทนต่อแรงดันไฟฟ้า", "การคายประจุบางส่วน" และ "ความแข็งแรงทางกล" ก่อนออกจากโรงงาน

    • ความคิดเห็นของลูกค้า:ผลิตภัณฑ์นี้จัดส่งให้กับผู้ผลิตอุปกรณ์ไฟฟ้าแรงสูงในประเทศและสถาบันวิจัยพลังงาน และได้รับการยอมรับจากผู้ใช้ในเรื่อง "ประสิทธิภาพของฉนวนที่มั่นคงและอัตราความล้มเหลวต่ำ (≤0.5%/ปี)" โดยเฉพาะอย่างยิ่งในสถานีไฟฟ้าย่อย 35kV และระบบไฟฟ้าแรงสูงทางอุตสาหกรรม อายุการใช้งานสามารถเข้าถึงได้มากกว่า 15 ปี

สรุป

     ฉนวนไฟฟ้าแรงสูงของ Richge Technology มีความสามารถในการแข่งขันหลัก "ครอบคลุมแรงดันไฟฟ้าเต็ม 12kV~35kV ประสิทธิภาพของฉนวนสูง และการปรับตัวให้เข้ากับสภาพแวดล้อมที่แข็งแกร่ง" ด้วยการเลือกใช้วัสดุที่เหมาะสม กระบวนการอัตโนมัติ และการออกแบบโครงสร้างที่เหมาะสมที่สุด สิ่งเหล่านี้ได้กลายเป็นส่วนประกอบสนับสนุนที่เชื่อถือได้สำหรับระบบจำหน่ายไฟฟ้าแรงดันปานกลางและแรงสูง ผลิตภัณฑ์ของบริษัทไม่เพียงตอบสนองความต้องการของสถานการณ์ไฟฟ้าแรงสูงทั่วไปเท่านั้น แต่ยังสามารถจัดหาโซลูชันที่ปรับแต่งได้สำหรับสภาพแวดล้อมพิเศษ เช่น ระดับความสูง พื้นที่ชายฝั่งทะเล และมลภาวะทางอุตสาหกรรม ได้รับการดัดแปลงให้เข้ากับอุปกรณ์ไฟฟ้าแรงสูงในหลายสาขา เช่น พลังงาน อุตสาหกรรม และพลังงานใหม่ และเป็นผลิตภัณฑ์ที่ต้องการซึ่งมีทั้ง "ความเป็นมืออาชีพและการปฏิบัติจริง" ในด้านฉนวนไฟฟ้าแรงกลางและแรงสูง
