ซีรีส์ MHT2 กริปเปอร์นิวแมติกแบบล็อคตัวเองสำหรับงานหนักแบบสลับข้อต่อ

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

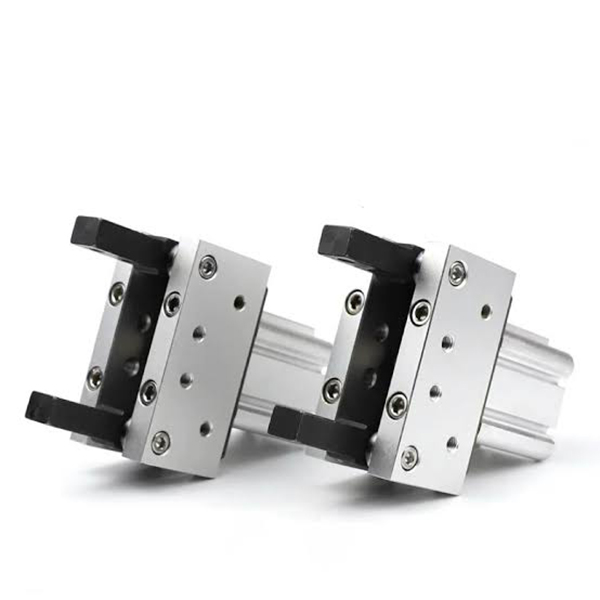

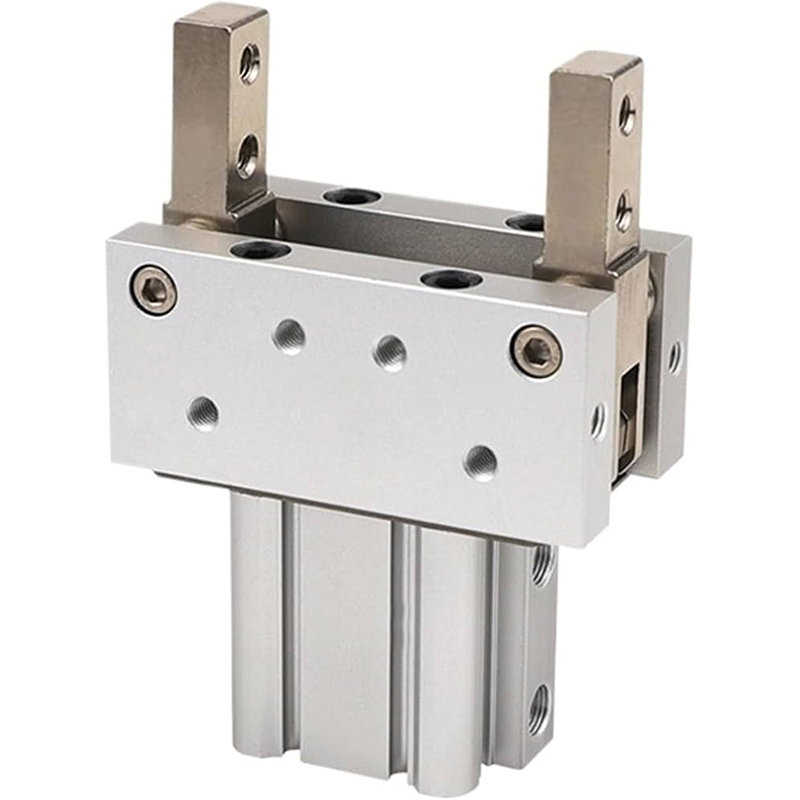

     ซีรีส์ SOLH MHT2 เป็นกริปเปอร์เชิงมุมที่มีจุดหมุนแบบหมุนร่วมขับเคลื่อนด้วยข้อต่อ 2 ปาก คุณสมบัติที่โดดเด่น ได้แก่ กลไกการล็อคตัวเองแบบสลับ ความสามารถในการยึดเมื่อปิดเครื่อง แรงบิดในการจับยึดสูงเป็นพิเศษ และช่องติดตั้งเซ็นเซอร์สี่ด้านที่มีความแข็งแกร่งของโครงสร้างสูง

     ปรับให้เหมาะสมสำหรับการหนีบชิ้นงานที่มีน้ำหนักมาก การขนส่ง และการวางตำแหน่ง โดยมีข้อกำหนดด้านความปลอดภัยป้องกันการตกหล่นที่เข้มงวด มือจับสำหรับงานหนักที่ต้องการสำหรับสถานีอัตโนมัติที่มีความเสี่ยงสูง

โครงสร้างหลักและคุณสมบัติการออกแบบ

     - หลักการทำงาน: การกดดึงของกระบอกสูบรวมกับกลไกการขยายแรงของลิงค์แบบสลับ เมื่อขากรรไกรปิด สวิตช์จะไปถึงตำแหน่งล็อคจุดตาย แรงจับยึดถูกขยาย 3~5 เท่า และสามารถรักษาแรงจับยึด ≥80% ได้อย่างต่อเนื่องเมื่อแรงดันอากาศสูญเสีย / การตัดอากาศ เพื่อความปลอดภัยในการล็อคตัวเองที่เชื่อถือได้

     -- โครงสร้างตัวถัง: ตัวเรือนอลูมิเนียมอโนไดซ์แข็งทรงสี่เหลี่ยมพร้อมวงแหวนแม่เหล็กในตัว ร่องติดตั้งสี่ช่อง (บน/ล่าง/ซ้าย/ขวา) ช่วยให้ประกอบสวิตช์แม่เหล็กซีรีส์ M9B / A93 ได้โดยตรงโดยไม่มีมุมตายสำหรับการจัดวางเซ็นเซอร์

     - ประเภทการทำงาน: การแสดงสองครั้ง (เวอร์ชันมาตรฐาน D / เวอร์ชันน้ำหนักเบาที่อัปเดต DZ) ขากรรไกรล็อคในตำแหน่งปิด แรงขับของกระบอกสูบจะรีเซ็ตกรามสำหรับการเปิด

     - ข้อมูลจำเพาะของวัสดุ: กระบอกอลูมิเนียมออกซิเดชั่นอย่างหนัก, ปากคีบเหล็กโลหะผสมที่มีความแข็งแรงสูง, ชุดประกอบเชื่อมโยงที่ทนต่อการสึกหรอ ความแข็งแกร่งสูง อายุการใช้งานยาวนาน และการทำงานแบบไร้น้ำมันที่ไม่ต้องบำรุงรักษา

     -- การติดตั้งที่ยืดหยุ่น: รูยึดแบบมีเกลียวหลายรูรองรับการติดตั้งตามแนวแกน ยาว และแนวนอน เหมาะสำหรับรูปแบบอุปกรณ์ที่มีพื้นที่จำกัด

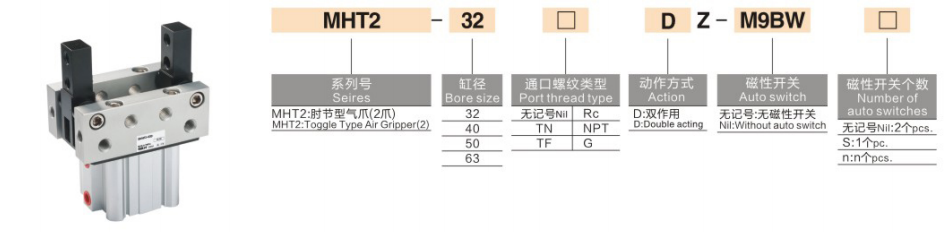

กฎการเข้ารหัสโมเดลที่สมบูรณ์

 1. ตัวอย่างรุ่น：MHT2-50DZ-M9BW

  2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน

     -- MHT2-32D：เจาะ 32 รุ่นฐานมาตรฐานแบบดับเบิ้ลไม่มีสวิตช์

     -- MHT2-63DZ-M9B：เจาะ 63 รุ่น DZ น้ำหนักเบาที่ได้รับการปรับปรุง ช่องเซ็นเซอร์สี่ด้าน ติดตั้งสวิตช์แม่เหล็ก M9B

ข้อมูลจำเพาะทางเทคนิคแกนสากล (แรงดันจ่าย 0.5MPa)

ข้อได้เปรียบทางการแข่งขันหลัก

  1. ประสิทธิภาพการป้องกันการตกแบบล็อคตัวเองอันทรงพลัง

     - การออกแบบการล็อคจุดตายแบบสลับยังคงแรงหนีบ≥80% หลังจากการตัดการจ่ายอากาศหรือการสูญเสียแรงดัน ลดความเสี่ยงที่ชิ้นงานจะตกลงมาอย่างมีประสิทธิภาพสำหรับสายการผลิตอัตโนมัติที่มีความปลอดภัยสูง

  2. แรงบิดในการจับยึดสูงเป็นพิเศษสำหรับงานหนัก

     -- แรงบิดสูงสุดถึง 106N·m สำหรับรุ่น φ63 สามารถจับชิ้นงานที่หนักได้ 5~50 กก. ซึ่งเกินกว่ามือจับแบบขนานที่มีขนาดรูเท่ากันมาก

  3. รูปแบบเซ็นเซอร์ที่ยืดหยุ่น 360 °

     - ไม่มีรางนำในตัวบนตัวเครื่อง สวิตช์แม่เหล็กสามารถติดตั้งบนพื้นผิวสี่พื้นผิวเพื่อให้ตรวจจับตำแหน่งได้ทุกทิศทาง เหมาะสำหรับช่องการติดตั้งที่แคบ

  4. มีความแข็งแกร่งสูงและอายุการใช้งานยาวนานขึ้น

     -- ขากรรไกรเหล็กอัลลอยด์และข้อต่อที่ทนทานต่อการสึกหรอรองรับรอบการทำงานที่เสถียรมากกว่า 5 ล้านรอบ ปรับให้เหมาะกับการทำงานต่อเนื่องที่มีภาระหนักในความถี่สูง

ตัวเลือกการติดตั้งและสถานการณ์การใช้งานทั่วไป

  1. แบบฟอร์มการติดตั้ง

     -- การติดตั้งตามแนวแกน: การดันและดึงในแนวนอนสำหรับการขนย้ายวัสดุในสายการประกอบ

     - การติดตั้งในแนวตั้งตามยาว: สถานีขนถ่ายขึ้นและลง

     -- การติดตั้งด้านข้าง: การยึดด้านข้างสำหรับสถานีพื้นที่จำกัด

  2. การใช้งานทางอุตสาหกรรมทั่วไป

     -- ส่วนประกอบยานยนต์: ตัวเรือนเครื่องยนต์แบบจับยึด ฝาครอบกระปุกเกียร์ ดุมล้อ

     -- ระบบอัตโนมัติของเครื่องมือกล: การหล่อหนัก ชิ้นส่วนปลอมแปลง และการจัดการแม่พิมพ์

     -- การลำเลียงลอจิสติกส์: การขนส่งพาเลทโลหะ กล่อง และถังวัสดุ

     - สถานีกำหนดตำแหน่งด้านความปลอดภัย: สถานีป้องกันการตกเหนือศีรษะ อุปกรณ์จับยึดเพื่อความปลอดภัยสำหรับอุปกรณ์กด

การเปรียบเทียบการเลือก: MHT2 Toggle Gripper VS MHZL2 VS MHL2

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

  1. การเลือกรูเจาะตามมวลชิ้นงาน

     -- 32 ≤ 5กก.;40 = 5~15กก.;50 = 15~30กก.;63 = 30~50กก. สำรองอัตราความปลอดภัยในการบรรทุกขั้นต่ำ 30%

  2. การตรวจสอบมุมสวิง

     -- มุมเปิดสูงสุด: MHT2-32 สูงถึง 28°, MHT2-63 จำกัดที่ 23° ยืนยันระยะห่างที่เพียงพอสำหรับขนาดชิ้นงานเป้าหมาย

  3. การจับคู่การกำหนดค่า

     -- ข้อกำหนดการตอบสนองตำแหน่ง: เลือกรุ่น DZ น้ำหนักเบา + สวิตช์แม่เหล็ก M9B สำหรับการติดตั้งเซ็นเซอร์สี่ด้าน

     -- การจัดการค่าใช้จ่ายเหนือศีรษะที่มีความปลอดภัยสูง: จัดลำดับความสำคัญ MHT2 สำหรับคุณลักษณะการล็อคตัวเองเมื่อปิดเครื่องอันเป็นเอกลักษณ์

สรุปประโยคเดียว

     กริปเปอร์นิวแมติกข้อต่อแบบล็อคตัวเอง SOLH MHT2 ใช้โครงสร้างขยายแรงเชื่อมโยงจุดตายพร้อมความสามารถในการจับยึดป้องกันการตกเมื่อปิดเครื่อง การติดตั้งสวิตช์แม่เหล็กสี่ด้านและความแข็งแกร่งของโลหะผสมสูง มีให้เลือกในรุ่น D / DZ กริปเปอร์นิรภัยสำหรับงานหนักในอุดมคติสำหรับชิ้นส่วนยานยนต์ การหล่อ และการทำงานอัตโนมัติในการโหลด/ขนถ่ายเครื่องมือกลชิ้นงานหนักเหนือศีรษะ
