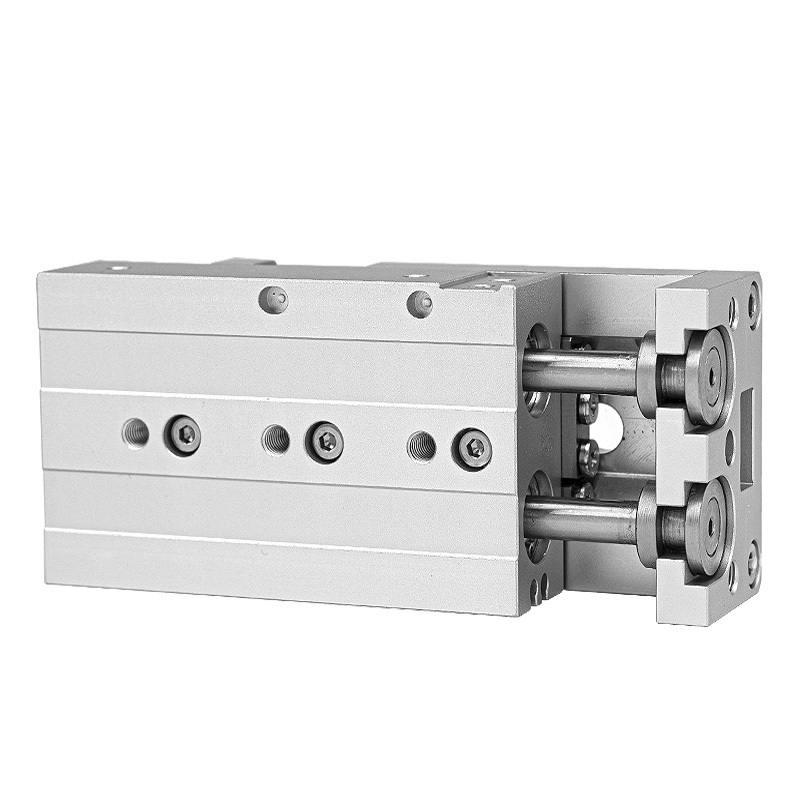

HLS / HLSL ซีรีส์ กระบอกสูบสไลด์ เพลาคู่ งานละเอียด (ประเภท ลูกกลิ้ง ไกด์ แบบสลับ)

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

การวางตำแหน่งผลิตภัณฑ์

     กระบอกสูบสไลด์เพลาคู่ที่มีความแม่นยำซีรีส์ SOLH HLS / HLSL ใช้รางเลื่อนแบบลูกกลิ้งขวางเป็นส่วนประกอบหลักในการนำทาง เมื่อเปรียบเทียบกับกระบอกสไลด์บอลหมุนวน HLQ มันให้ความแข็งแกร่งที่สูงกว่ามาก ความแม่นยำในการวางตำแหน่งซ้ำที่เหนือกว่า และความต้านทานที่แข็งแกร่งต่อโหลดด้านข้างเยื้องศูนย์ จับคู่กระบวนการประกอบและการกำหนดตำแหน่งอัตโนมัติที่มีภาระหนักเป็นพิเศษได้อย่างสมบูรณ์แบบ

การจำแนกซีรี่ส์: HLS VS HLSL

     -- รุ่นมาตรฐาน HLS: ตัวกระบอกสูบติดตั้งอยู่ที่ด้านหนึ่งของแคร่เลื่อน ความกว้างโดยรวมกะทัดรัด เหมาะสำหรับพื้นที่การติดตั้งที่จำกัด สภาพโหลดขนาดกลางถึงเล็กโดยไม่มีโหลดออฟเซ็ตเยื้องศูนย์อย่างเห็นได้ชัด

     -- ประเภทสมมาตร HLSL: กระบอกสูบที่อยู่ตรงกลางระหว่างรางลูกกลิ้งแบบไขว้ขนาน 2 อัน การกระจายแรงสม่ำเสมอ ความแข็งแกร่งที่เพิ่มขึ้นอย่างมากและความสามารถในการรับน้ำหนักมาก ตัวเลือกแรกสำหรับงานหนัก โหลดเยื้องศูนย์ และสถานการณ์การทำงานที่มีความแม่นยำสูงเป็นพิเศษ

ตารางข้อกำหนดทางเทคนิคหลัก

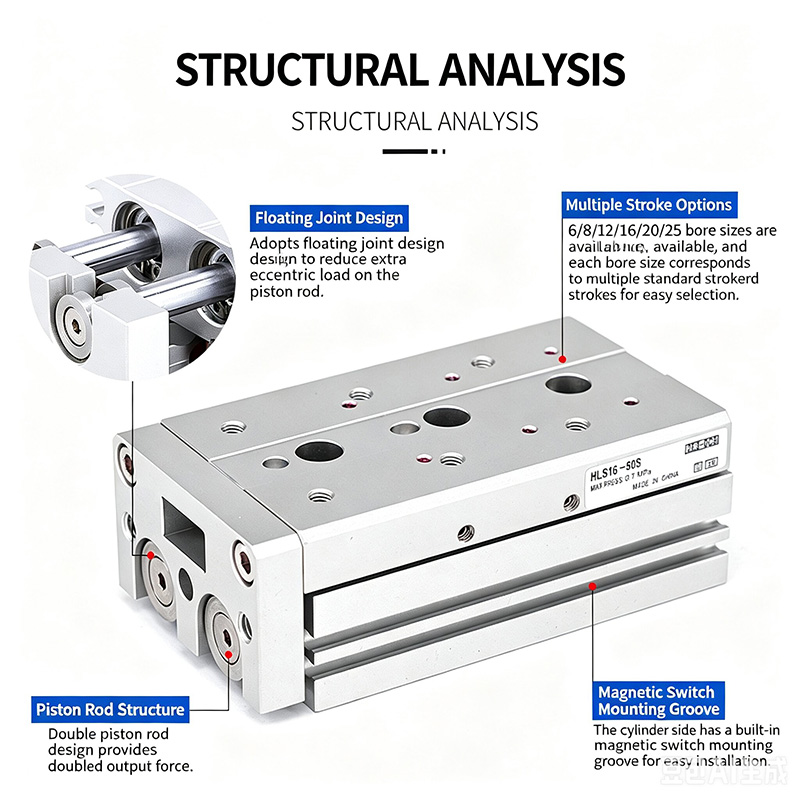

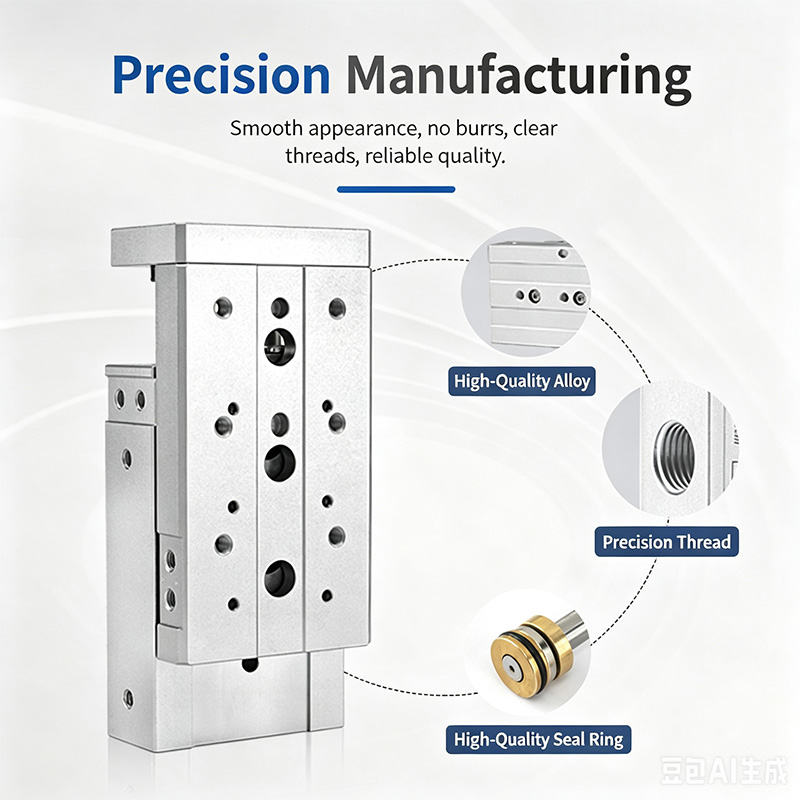

ข้อดีด้านโครงสร้างและประสิทธิภาพหลัก

  1. คู่มือเชิงเส้นแบบ Cross Roller (การออกแบบหน้าสัมผัสแบบลูกกลิ้ง)

     -- โครงสร้างตลับลูกปืนหน้าสัมผัสแบบเส้นให้ความแข็งแกร่งสูงสุด ความตรงที่โดดเด่น และความแม่นยำในการป้องกันการหมุน ทนต่อแรงกระแทกที่แข็งแกร่ง และการทำงานที่มั่นคงภายใต้ภาระหนัก การออกแบบแคร่นำแบบชิ้นเดียวในตัวพร้อมแรงเสียดทานต่ำเป็นพิเศษ การเคลื่อนไหวที่ราบรื่นเป็นพิเศษ และวงจรการบริการที่ขยายออกไป

  2. ข้อต่อลอยตัวในตัว

    -- การเชื่อมต่อแบบลอยตัวแบบยืดหยุ่นระหว่างก้านลูกสูบและแท่นสไลด์จะชดเชยแรงด้านข้างและแรงบิดประหลาด หลีกเลี่ยงการโก่งตัวของก้านลูกสูบและความเสียหายที่เกินพิกัด

  3. ก้านลูกสูบคู่ขนาน

    - เอาต์พุตแรงขับสองเท่า ประสิทธิภาพการป้องกันแรงบิดที่ดีเยี่ยม รักษาความแม่นยำของตำแหน่งสูงภายใต้สภาวะโหลด

  4. การติดตั้งอเนกประสงค์แบบหลายทิศทาง

     - รูยึดแบบเกลียวที่กลึงบนพื้นผิวด้านล่าง ด้านหน้า และด้านข้างสำหรับการติดตั้ง 3 ทิศทาง การระบุตำแหน่งรูเข็มที่แม่นยำซึ่งถูกกลึงไว้ล่วงหน้าบนฐานเพื่อการวางตำแหน่งที่แม่นยำอย่างรวดเร็ว

  5. พื้นผิวยึดเครื่องมือ 3 ด้าน

     -- รูยึดฟิกซ์เจอร์แบบเกลียวบนสไลด์ด้านบนและด้านหน้า โดยระบุตำแหน่งรูพินบนระนาบด้านบนของสไลเดอร์ เพื่อรับประกันความแม่นยำในการกำหนดตำแหน่งจิ๊กที่ทำซ้ำได้

  6. ร่องการติดตั้งเซ็นเซอร์สำเร็จรูป

     -- ช่องเลื่อนมาตรฐานที่ด้านข้างกระบอกสูบเพื่อการติดตั้งที่ยืดหยุ่นและการปรับตำแหน่งของสวิตช์แม่เหล็ก

  7. ตัวเลือกบัฟเฟอร์ที่หลากหลายและขีดจำกัดการหยุด

     -- ชุดบัฟเฟอร์ลมคงที่ ชุดบัฟเฟอร์ลมแบบปรับได้ (A/AS/AF) ชุดบัฟเฟอร์โช้คอัพไฮดรอลิก (B/BF) และบล็อกหยุดกลไกภายนอกหลายชุดเป็นชุดเสริม

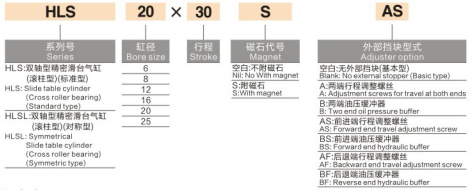

กฎการตั้งชื่อโมเดลมาตรฐาน

  1. รุ่นตัวอย่าง: HLS20×30SAS

     -- HLS = ชุดกระบอกสูบข้างมาตรฐาน HLSL = ซีรีส์ความแข็งแกร่งสูงที่มีศูนย์กลางแบบสมมาตร

     -- 20 = เส้นผ่านศูนย์กลางรูกระบอกสูบ (มม.)

     -- 30 = ความยาวช่วงชักที่กำหนด (มม.)

     -- S = วงแหวนแม่เหล็กถาวรในตัว (การกำหนดค่ามาตรฐานจากโรงงาน)

     -- A = บัฟเฟอร์ลมแบบปรับได้ที่ปลายทั้งสองข้าง

        AS = บัฟเฟอร์ลมที่ปรับได้เฉพาะที่ปลายจังหวะไปข้างหน้าเท่านั้น

        AF = บัฟเฟอร์ลมที่ปรับได้เฉพาะที่ปลายจังหวะย้อนกลับเท่านั้น

     -- B = บัฟเฟอร์น้ำมันไฮดรอลิกที่ปลายทั้งสองข้าง

        BF = บัฟเฟอร์น้ำมันไฮดรอลิกเฉพาะที่ปลายจังหวะกลับเท่านั้น

ตารางแรงผลักดันเอาท์พุททางทฤษฎี (หน่วย: N)

แนวทางการคัดเลือกและสถานการณ์การใช้งานทั่วไป

  1. ข้อเสนอแนะในการคัดเลือก

     -- รุ่นมาตรฐาน HLS: พื้นที่การติดตั้งขนาดกะทัดรัด โหลดขนาดกลางถึงเล็ก ไม่มีโหลดออฟเซ็ตประหลาดที่เห็นได้ชัดเจน

     -- รุ่นสมมาตร HLSL: การเลือกลำดับความสำคัญสำหรับงานหนัก โหลดด้านข้างเยื้องศูนย์ ความแข็งแกร่งสูงเป็นพิเศษ และข้อกำหนดการวางตำแหน่งที่แม่นยำเป็นพิเศษ

  2. การใช้งานทางอุตสาหกรรมทั่วไป

     -- การประกอบที่แม่นยำ การวางตำแหน่งอัตโนมัติ สถานีหนีบนิวแมติก และสถานีขนถ่ายชิ้นงาน

     -- สายการผลิตเซมิคอนดักเตอร์และอิเล็กทรอนิกส์อัตโนมัติ

     -- เครื่องมือตรวจสอบการทดสอบที่มีความแม่นยำสูง อุปกรณ์อัตโนมัติทางการแพทย์ กลไกการติดตั้งเครื่องมือกล

สรุปประโยคเดียว

     กระบอกสไลด์เพลาคู่แบบเพลาคู่ของ SOLH HLS/HLSL ใช้ระบบนำทางแบบลูกกลิ้งแบบหน้าสัมผัสไลน์ที่มีความแข็งแกร่งสูง พร้อมด้วยตัวแปรแบบมาตรฐาน/แบบสมมาตรคู่ พร้อมด้วยตัวเลือกบัฟเฟอร์อากาศ/ไฮดรอลิก และการออกแบบข้อต่อลอยแบบป้องกันการเยื้องศูนย์ ซึ่งเป็นแอคทูเอเตอร์เชิงเส้นความแม่นยำสูงพิเศษสำหรับงานหนักระดับพรีเมียมสำหรับอุปกรณ์กึ่งตัวนำ อุปกรณ์การแพทย์ และอุปกรณ์อัตโนมัติที่มีความแม่นยำสูงในการโหลดสูง
