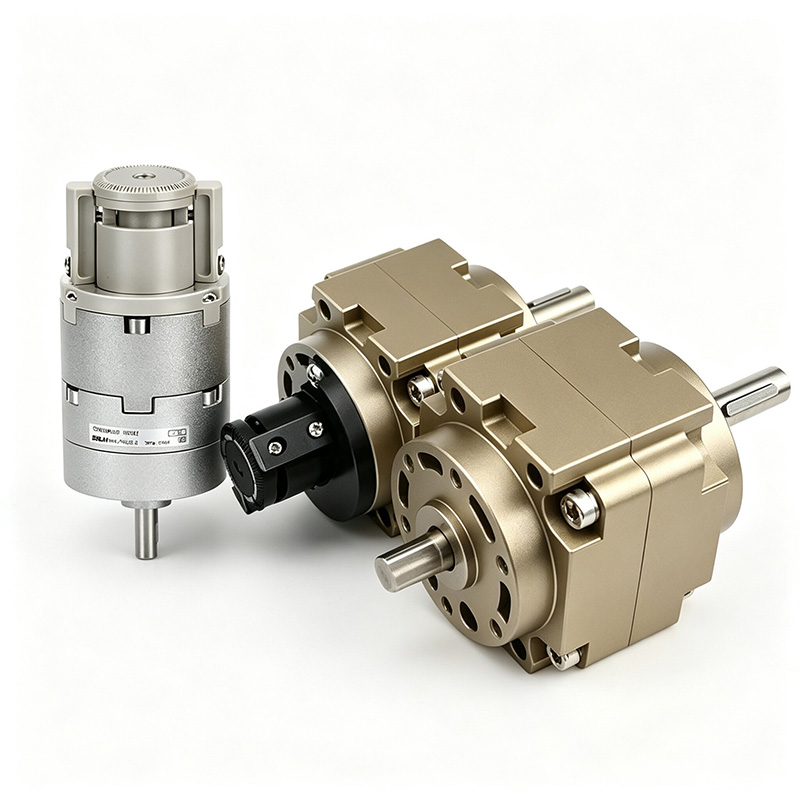

CRB1 / CRB2 Series แอคชูเอเตอร์โรตารีชนิดใบพัด

CRB1 / CRB2 ซีรีส์ แอคชูเอเตอร์โรตารีชนิดใบพัด (SOLH เปลี่ยนได้)

ยี่ห้อ: SOLH โดย Richge Technology

การวางตำแหน่งผลิตภัณฑ์และความแตกต่างหลักของซีรีส์

     SOLH CRB1 และ CRB2 เป็นกระบอกสูบแบบสวิงโรตารีแบบใบพัดที่ขับเคลื่อนด้วยใบพัดเดี่ยวหรือคู่ ตัวเครื่องมีขนาดกะทัดรัดเป็นพิเศษ ความเฉื่อยในการหมุนต่ำ และการตอบสนองที่รวดเร็วเป็นพิเศษ โดยปราศจากช่องว่างระหว่างตะแกรงเกียร์

     -- CRB2 (ซีรีส์ขนาดเล็ก): เจาะ 10~40 มม. สำหรับงานน้ำหนักเบาและพื้นที่แคบ การออกแบบน้ำหนักเบาขนาดกะทัดรัด

     -- CRB1 (ซีรีส์ขนาดใหญ่): เจาะ 50~100 มม. สำหรับงานหนักและแรงบิดสูง รองรับลูกปืนเต็มพร้อมความต้านทานแรงกระแทกที่เหนือกว่า

     มุมสวิงสูงสุดของใบพัดเดี่ยวสูงสุด 270°/280°, ใบพัดคู่สูงสุด 90°/100° ใช้กันอย่างแพร่หลายสำหรับการพลิกแบบหมุนอย่างรวดเร็ว การจัดทำดัชนี และการวางตำแหน่งสถานีอัตโนมัติ

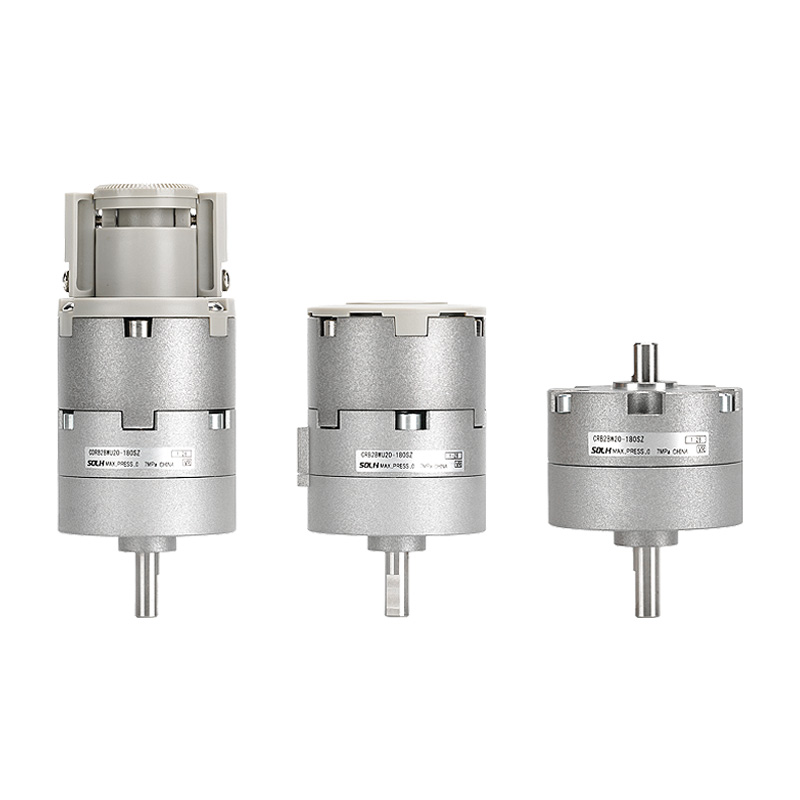

  1. CRB2 ซีรี่ส์มาตรฐานขนาดเล็ก

     -- ขนาดรูเจาะ: 10, 15, 20, 30, 40 มม

     -- ตัวเลือกใบพัด: ใบพัดเดี่ยว S / ใบพัดคู่ D

     - มุมสวิง: ใบพัดเดี่ยว 90°/180°/270°; ใบพัดคู่ 90°/100°

     -- ข้อดีหลัก: ขนาดกะทัดรัดเป็นพิเศษ น้ำหนักเบา แรงกดเริ่มต้นต่ำ มีพอร์ตคู่ด้านข้าง/แกน ตัวปรับมุมเสริม และสวิตช์แม่เหล็ก

     -- การใช้งาน: การหมุนด้วยความเร็วสูงที่โหลดเบา, อุปกรณ์ในพื้นที่อับอากาศ, อุปกรณ์อิเล็กทรอนิกส์ 3C, บรรจุภัณฑ์, ระบบอัตโนมัติขนาดเล็ก

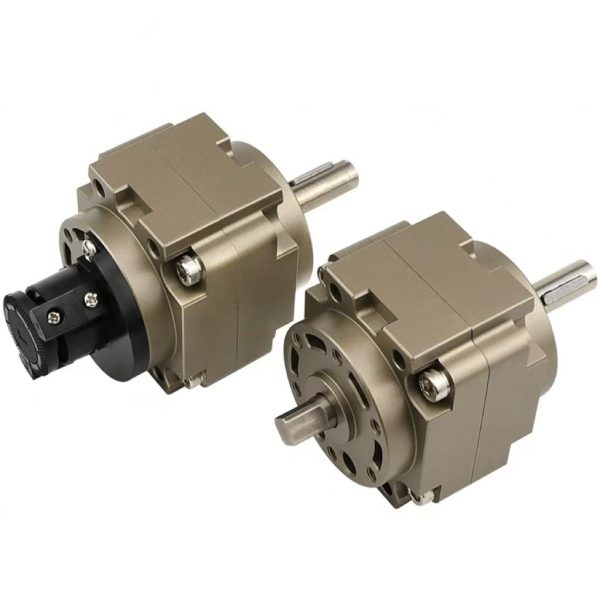

  2. CRB1 ซีรีส์งานหนักขนาดใหญ่

     -- ขนาดเจาะ: 50, 63, 80, 100 มม

     -- ตัวเลือกใบพัด: ใบพัดเดี่ยว S / ใบพัดคู่ D

     - มุมสวิง: ใบพัดเดี่ยว 90°/180°/270°/280°; ใบพัดคู่ 90°/100°

     -- ข้อดีหลัก: แรงบิดเอาต์พุตสูง, แบริ่งรับน้ำหนักมาก, การรองรับแบริ่งเต็มรูปแบบ, ทนต่อแรงกระแทก, อายุการใช้งานยาวนาน

     -- การใช้งาน: การพลิกชิ้นงานหนัก การจัดทำดัชนีขนาดใหญ่ อุปกรณ์จับยึดแบบหมุนหนัก สายการประกอบอุตสาหกรรมหนัก

ข้อมูลจำเพาะทางเทคนิคของ Universal Core

  1. พารามิเตอร์มาตรฐานทั่วไป

  2. แรงบิดเอาท์พุตตามทฤษฎี @ 0.5MPa (ดัชนีการเลือกคอร์)

   2.1 ตารางแรงบิด CRB2

   2.2 ตารางแรงบิด CRB1

 3 การอ้างอิงโหลดรัศมีและแนวแกนที่อนุญาต

     -- CRB2-20: เรเดียล 120N, แนวแกน 80N

     -- CRB1-50: เรเดียล 245N, แนวแกน 196N

     -- CRB1-100: เรเดียล 588N, แนวแกน 490N

โครงสร้างภายในและหลักการทำงานของใบพัด

  1. ส่วนประกอบหลัก: ตัวกระบอกสูบ, ใบพัดหมุนเดี่ยว/คู่, เพลาส่งออก, ชุดซีล, บัฟเฟอร์ยางปลาย, โบลท์ปรับมุม

  2. ตรรกะการทำงาน: อากาศอัดเข้าไปในห้องหนึ่งเพื่อดันใบพัดให้หมุนรอบเพลากลางในขณะที่ไอเสียห้องตรงข้าม

     -- ใบพัดคู่: แรงบิดเพิ่มขึ้นสองเท่า มุมสวิงจำกัด ≤100°

     - ใบพัดเดี่ยว: ช่วงสวิงกว้างขึ้นถึง 270°

  3. ข้อได้เปรียบหลักที่ไม่ซ้ำใคร

     -- ไม่มีโครงสร้างเกียร์และแร็ค ไม่มีฟันเฟือง การหมุนเงียบอย่างราบรื่นโดยไม่มีการสั่นสะเทือนกระทบ

     -- รูปร่างที่กะทัดรัดเป็นพิเศษ ความเฉื่อยในการหมุนต่ำ การตอบสนองที่รวดเร็วเป็นพิเศษ (การหมุน 90° < 0.1 วินาที)

    - ตัวเลือกเพลากลวงที่สะดวกสำหรับการเดินท่อภายในและการเดินสายไฟ

     - สลักเกลียวปรับแต่งปลายคู่สำหรับขีดจำกัดจังหวะ ใบพัดเดี่ยวปรับได้ 0 ~ 270 °, ใบพัดคู่ 0 ~ 90 °

กฎการเข้ารหัสโมเดลที่สมบูรณ์

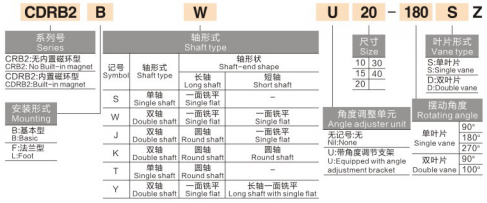

  1. ตัวอย่างโมเดล CRB2: CRB2BW20-180SZ

     --CRB2 = ชุดแอคชูเอเตอร์แบบหมุนใบพัดขนาดเล็ก

     -- B = ตัวยึดหน้าแปลนพื้นฐาน; L = จุดยึดที่วางเท้า

     -- W = เพลาขยายคู่; ว่าง = เพลาเดี่ยว

     -- 20 = ขนาดรูเจาะ (10/15/20/30/40)

     -- 180 = มุมสวิง (90/180/270)

     -- S = ใบพัดเดี่ยว; D = ใบพัดคู่

     -- Z = ติดตั้งชุดปรับมุม ว่างเปล่า = มาตรฐานไม่มีตัวปรับ

          คำนำหน้า CDRB2 = วงแหวนแม่เหล็กในตัวสำหรับการติดตั้งสวิตช์แม่เหล็ก

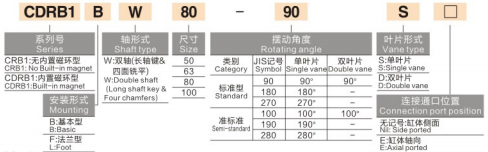

  2. ตัวอย่างโมเดล CRB1: CRB1BW50-90D

     -- CRB1 = ซีรีส์โรตารีใบพัดสำหรับงานหนักขนาดใหญ่

     -- B = การเมานต์พื้นฐาน; W = เพลาคู่

     -- 50 = ขนาดรูเจาะ (50/63/80/100)

     -- 90 = มุมสวิง (90/180/270/280)

     -- D = ใบพัดคู่; S = ใบพัดเดี่ยว

        คำนำหน้า CDRB1 = รุ่นรวมวงแหวนแม่เหล็ก

คู่มือการเลือกทีละขั้นตอนและการใช้งานทางอุตสาหกรรม

  1. กฎลำดับความสำคัญในการเลือก

     -- การแบ่งแรงบิดและขนาด: พื้นที่แคบของภาระน้ำหนักเบา → CRB2 (10~40); การหมุนด้วยแรงบิดสูงหนัก → CRB1 (50~100)

     -- ข้อกำหนดมุมสวิง: การหมุนมากกว่า 90° → ใบพัดเดี่ยว S; แรงบิดสูงสุดภายใน 90° → ใบพัดคู่ D

     -- ความแม่นยำและการแลกเปลี่ยนความเร็ว: ฟันเฟืองศูนย์แบบใบพัด, วางตำแหน่งซ้ำ ±0.1° เหมาะสำหรับงานเบาความเร็วสูง โหลดแบริ่งที่มีความแม่นยำสูงและมีน้ำหนักมากชอบโต๊ะหมุนเฟืองปีกนก MSQ

     -- ตัวเลือกฟังก์ชั่น: จำเป็นต้องมีการจำกัดมุมแบบละเอียด – เลือกหน่วยปรับมุมต่อท้าย Z; ต้องการความคิดเห็นเกี่ยวกับตำแหน่ง PLC – เลือกรุ่นรวมแม่เหล็ก CDRB

  2. สถานการณ์การใช้งานทั่วไป

     -- สายการผลิตงานเบา: การพลิกชิ้นส่วนอิเล็กทรอนิกส์ การหมุนฉลาก การกระชับฝาขวด การคัดแยกวัสดุขนาดจิ๋ว

     -- สถานีงานหนัก: ชิ้นงานขนาดใหญ่หมุนเวียน 90°/180°, การจัดทำดัชนีสายการประกอบ, อุปกรณ์จับยึดแบบหมุนหนัก

     -- อุตสาหกรรมทั่วไป: บรรจุภัณฑ์ การพิมพ์ การแปรรูปอาหาร สถานีกำหนดตำแหน่งแบบหมุนอัตโนมัติเต็มรูปแบบ

การเปรียบเทียบประสิทธิภาพ: CRB Vane กับ MSQ แอคชูเอเตอร์โรตารีแบบแร็คแอนด์พิเนียน

ประโยคหนึ่ง

     สรุปSOLH CRB2 แอคชูเอเตอร์โรตารีแบบใบพัดสำหรับงานเบาขนาดเล็กและ CRB1 สำหรับงานหนักใช้ไดรฟ์ใบพัดเดี่ยว/ดับเบิลแบบฟันเฟืองเป็นศูนย์พร้อมตัวปรับมุมเสริมและตัวแปรสวิตช์แม่เหล็ก CDRB ซึ่งมีการหมุนแรงเฉื่อยต่ำอย่างรวดเร็วจากแรงบิด 0.05~24N·m เหมาะสำหรับการพลิกกลับ การจัดทำดัชนี และการหนีบแบบหมุนด้วยความเร็วสูงในสายการผลิตระบบอัตโนมัติด้านอิเล็กทรอนิกส์ บรรจุภัณฑ์ และการประกอบชิ้นส่วนหนัก
