ตารางแอคทูเอเตอร์โรตารีแร็คแอนด์พีเนียนซีรีส์ MSQ (เทคโนโลยี SOLH Richge)

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

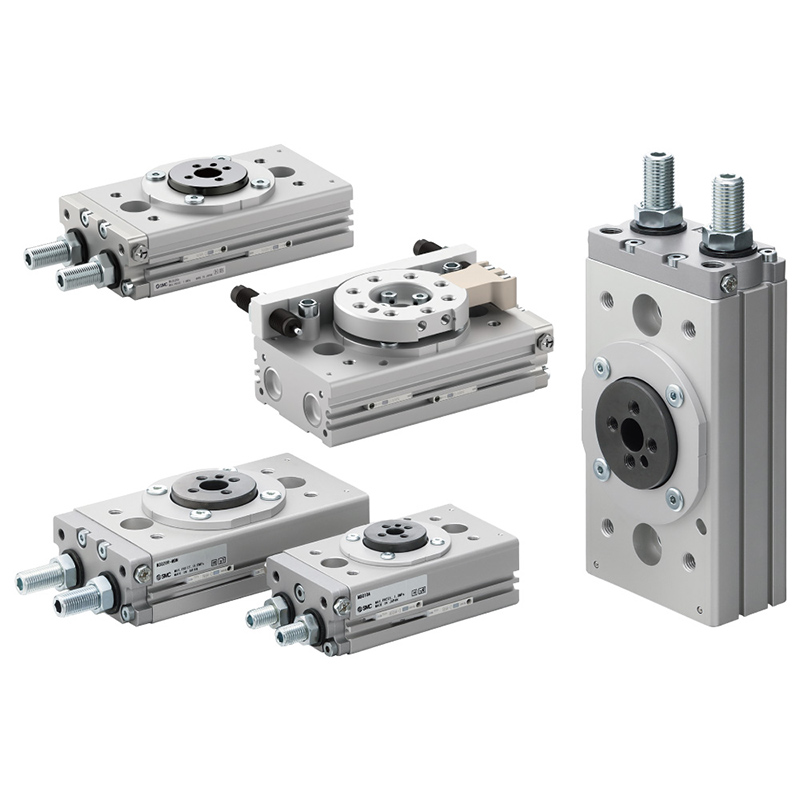

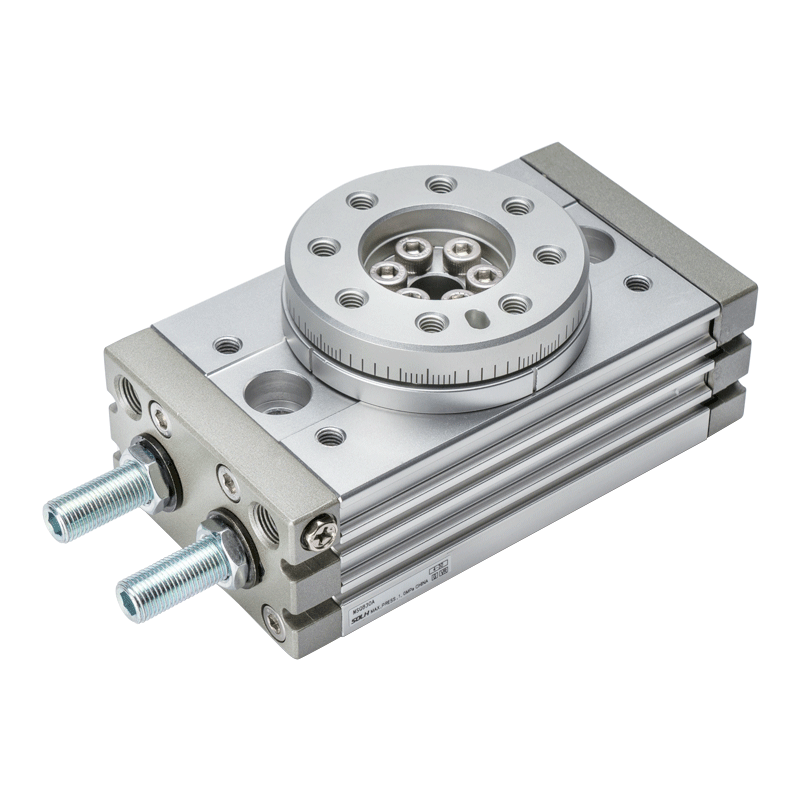

ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH MSQ ใช้โครงสร้างการขับเคลื่อนแร็คแอนด์พีเนียนแบบลูกสูบคู่ที่สมมาตร โดยแบ่งออกเป็นสองซีรีส์ย่อย: เกรดมาตรฐาน MSQB และเกรดความแม่นยำสูง MSQA มีโต๊ะติดตั้งทรงกลมในตัวพร้อมรูทะลุตรงกลาง มุมสวิงปรับได้อย่างต่อเนื่องตั้งแต่ 0~190°

แร็คพีเนียนลูกสูบคู่แบบสมมาตรให้แรงบิดเอาท์พุตที่ใหญ่กว่า 3~4 เท่า และความสามารถในการรับน้ำหนักในแนวรัศมี/แนวแกนที่เหนือกว่า เมื่อเทียบกับกระบอกสูบโรตารี CRQ ชนิดใบพัด มีตัวเลือกการดูดซับแรงกระแทกสองแบบ: บัฟเฟอร์ยางในตัวหรือบัฟเฟอร์ไฮดรอลิกในตัว เค้าโครงช่องอากาศคู่ (หน้าด้าน / ด้านหน้าด้านข้าง) ช่วยลดความยุ่งยากในการจัดวางท่อ สวิตช์กกแม่เหล็กที่ใช้ร่วมกันได้สำหรับการตอบรับสัญญาณตำแหน่งแบบหมุน ใช้กันอย่างแพร่หลายสำหรับการจัดทำดัชนีอัตโนมัติ การพลิกชิ้นงาน และสถานีกำหนดตำแหน่งที่มีความแม่นยำ

ตารางการจำแนกประเภทและการเลือกซีรี่ส์ (ความแม่นยำ + การจับคู่บัฟเฟอร์)

กฎการเข้ารหัสโมเดลที่สมบูรณ์

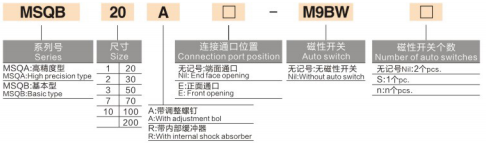

  1. กฎการเข้ารหัส 1: MSQB20A-□-M9BW-□

     ตัวอย่าง: MSQB20A-M9BW

     -- MSQB / MSQA: ตัวระบุซีรี่ส์

        MSQB = ซีรีย์พื้นฐานมาตรฐาน; MSQA = ซีรีส์ความแม่นยำสูงที่มีความแม่นยำสูง

     -- 20: ขนาดเฟรม (มีให้เลือก: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A / R: การปรับมุมและรหัสบัฟเฟอร์

        A = สกรูปรับมุมปลายคู่; R = โช้คอัพไฮดรอลิกในตัว; ไม่มีส่วนต่อท้าย = มีเพียงยางบัฟเฟอร์

     --กล่องกลาง : ตำแหน่งแอร์พอร์ต

        Blank = ช่องอากาศด้านท้าย; E = ช่องแอร์ด้านหน้าด้านข้าง

     -- M9BW : รุ่นสวิตช์แม่เหล็ก

        ว่างเปล่า = ไม่มีสวิตช์แม่เหล็ก; รองรับเซ็นเซอร์กกสากล M9BW / M9BL

     -- กล่องสุดท้าย : ปริมาณสวิตช์แม่เหล็ก

        ว่างเปล่า = มาตรฐาน 2 ชิ้น; S = ชิ้นเดียว; รูปร่างที่กำหนดเอง = ปริมาณที่กำหนดเอง

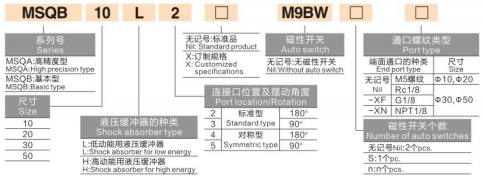

  2. กฎการเข้ารหัส 2: MSQB10L2-□-M9BW-□-□

     ตัวอย่าง: MSQB10L2-M9BW

     -- MSQB: ซีรี่ส์มาตรฐาน; ขนาดเฟรม 10/20/30/50

     -- L / H: เกรดพลังงานจลน์ของบัฟเฟอร์ไฮดรอลิก (สำหรับรุ่นไฮดรอลิก R เท่านั้น)

        L = บัฟเฟอร์ไฮดรอลิกพลังงานจลน์ต่ำ; H = บัฟเฟอร์ไฮดรอลิกพลังงานจลน์สูง

     -- หลัก 2/3/4/5: ข้อกำหนดมุมสวิงคงที่

        2 = มาตรฐาน 180°; 3 = 90°; 4 = สมมาตร 180°; 5 = สมมาตร 90°

     -- กล่องกลาง: เครื่องหมาย X แบบกำหนดเอง, ว่างเปล่า = โมเดลสต็อกมาตรฐาน

     -- M9BW: สวิตช์แม่เหล็ก ว่างเปล่า = ไม่มีเซนเซอร์ติดตั้งอยู่

     -- กล่องสุดท้าย: ปริมาณสวิตช์แม่เหล็ก; ว่างเปล่า = 2 ชิ้น, S = 1 ชิ้น

     -- กล่องสุดท้าย: ข้อมูลจำเพาะของเกลียวแอร์พอร์ต

        ช่องว่าง = เกลียว M5 (สำหรับขนาด 10/20 เท่านั้น) XF = G1/8; XN = NPT1/8 เกลียวอเมริกัน

ข้อดีของโครงสร้างหลัก

  1. ไดรฟ์แร็คแอนด์พิเนียนลูกสูบคู่แบบสมมาตร

     -- ลูกสูบซิงโครนัสคู่ดันเกียร์พร้อมกัน ขจัดฟันเฟืองข้างเดียว แรงบิดที่สม่ำเสมอโดยมีความกระวนกระวายใจในการหมุนเป็นศูนย์ ความสามารถในการรับน้ำหนักสูงกว่ากระบอกสูบลูกสูบเดี่ยวมาก

  2. โต๊ะหมุนในตัวพร้อมระบุตำแหน่งรูเข็ม

     -- รูเข็มกำหนดตำแหน่งแบบตั้งโต๊ะและรูต๊าปเกลียวสำหรับติดตั้งแบบมาตรฐาน สำหรับการล็อคจิ๊ก/ชิ้นงานโดยตรง การจัดตำแหน่งที่ง่ายดาย และความแข็งแกร่งรวมสูง รูทะลุตรงกลาง (φ6~φ24) ช่วยให้ท่ออากาศและสายไฟเซ็นเซอร์ผ่านตรงกลางได้ การจัดวางเครื่องจักรภายในเรียบร้อย

  3. เค้าโครงพอร์ตอากาศคู่

     -- ตัวเลือกท่อสองแบบ: ช่องอากาศเข้าที่ปลายหรือพอร์ต E-type ด้านหน้าด้านข้าง, การกำหนดเส้นทางท่อแบบยืดหยุ่นสำหรับอุปกรณ์ที่มีพื้นที่จำกัดขนาดกะทัดรัดโดยไม่มีการรบกวนทางกลไก

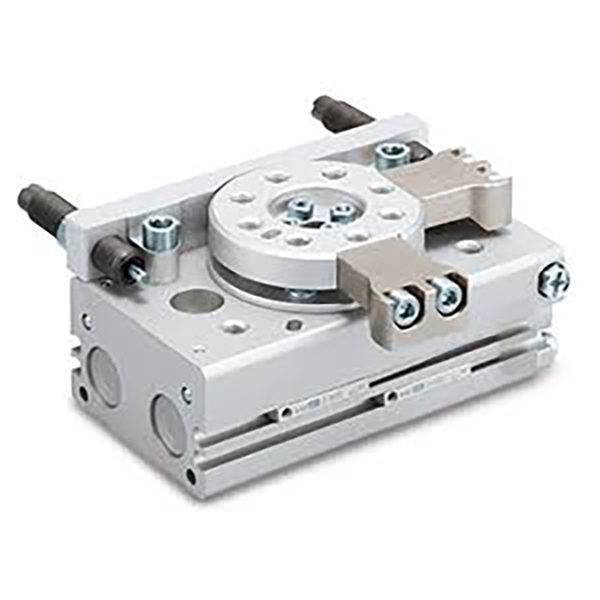

  4. สกรูปรับมุมปลายคู่อิสระ (ต่อท้าย A)

     -- แยกลิมิตสกรูที่ปลายทั้งสองข้างเพื่อจำกัดจังหวะตามเข็มนาฬิกาและทวนเข็มนาฬิกาอย่างอิสระ ช่วงสวิงปรับได้ไม่จำกัดภายใน 0 ~ 190° ค่าเริ่มต้นจากโรงงานตั้งไว้ที่ 190°

  5. ระบบดูดซับแรงกระแทกเสริมสองระบบ

     -- รุ่นมาตรฐาน: บัฟเฟอร์ยางกันกระแทกปลายคู่สำหรับการลดเสียงรบกวนภายใต้โหลดแสงความเร็วต่ำ

     -- -รุ่นบัฟเฟอร์ไฮดรอลิก R: โช้คอัพน้ำมันในตัว (เกรดจลนศาสตร์ต่ำ L / เกรดจลน์สูง H) ดูดซับแรงกระแทกหนักที่ความเร็วสูง ลดการสั่นสะท้าน และปกป้องอุปกรณ์จับยึดและชิ้นงาน

  6. รองรับข้อเสนอแนะตำแหน่งแม่เหล็ก

     -- วงแหวนแม่เหล็กถาวรในตัวภายในตัวถัง เข้ากันได้กับสวิตช์กก M9BW / M9BL เพื่อส่งสัญญาณในตำแหน่ง 0°/90°/180° ไปยัง PLC สำหรับตรรกะลูกโซ่อัตโนมัติ

  7. รองรับลูกปืนที่แม่นยำสำหรับ MSQA

     - รุ่นความแม่นยำสูง MSQA ใช้ชุดประกอบลูกปืนที่มีความแม่นยำระดับคลาส รัศมีและการหมุนตามแนวแกน ≤0.01มม. ความแม่นยำของตำแหน่งซ้ำ ±0.01มม. เวอร์ชันพื้นฐานของ MSQB ตรงตามข้อกำหนดการกำหนดตำแหน่งอัตโนมัติทั่วไป

ข้อมูลจำเพาะทางเทคนิคมาตรฐานสากล

  1. โหมดขับเคลื่อน: แร็คแอนด์พิเนี่ยนลูกสูบคู่แบบดับเบิ้ลแอคชั่น

  2. ช่วงแรงดันใช้งาน

    - ประเภทยางบัฟเฟอร์: 0.1~1.0 MPa

     -- -R ประเภทบัฟเฟอร์ไฮดรอลิก: 0.1~0.6 MPa

  3. แรงดันทดสอบพิสูจน์: 1.05 MPa

  4. อุณหภูมิแวดล้อม: 0 ~ 60 ℃ (ไม่มีน้ำแข็งภายในวงจรอากาศ)

  5. ช่วงสวิงที่ปรับได้: 0 ~ 190 °ปรับได้ไม่จำกัด, ตั้งค่าล่วงหน้าจากโรงงาน 190 °; มุมคงที่ 90° / 180° ก็ได้

  6. การหล่อลื่น: จาระบีอายุการใช้งานยาวนานแบบเติมไว้ล่วงหน้าที่โรงงาน การออกแบบที่ไม่ต้องหล่อลื่นเข้ากันได้กับอากาศแห้งที่สะอาดไร้น้ำมัน

  7. สื่อที่ใช้บังคับ: อากาศอัดแห้งที่กรองแล้ว (ความแม่นยำในการกรอง≥40μm)

ตารางความจุแบริ่งแรงบิดและโหลด (อากาศจ่าย 0.5MPa)

ตารางเปรียบเทียบพลังงานจลน์สูงสุดบัฟเฟอร์

ปฏิบัติตามกฎการเลือกโมเดลให้ครบถ้วน

  1. การเลือกเกรดที่แม่นยำ

     -- การวางตำแหน่งชิป, การตรวจสอบด้วยแสง PCB, การประกอบที่มีความแม่นยำ → ซีรี่ส์ MSQA ที่มีความแม่นยำสูง

     -- การพลิกชิ้นงานทั่วไป การเปลี่ยนเส้นทางและการคัดแยกวัสดุ → ซีรีส์พื้นฐานมาตรฐาน MSQB

  2. กฎการจับคู่บัฟเฟอร์

     -- โหลดน้ำหนักเบาความเร็วต่ำ ควบคุมต้นทุน: รุ่นบัฟเฟอร์ยาง Non-R

     - รอบเร็วความถี่สูง ผลกระทบต่อชิ้นงานหนัก: เลือก -R บัฟเฟอร์ไฮดรอลิก แรงกระแทกเบาเกรด L, แรงกระแทกหนักเกรด H

  3. การเลือกมุมสวิง

     -- การพลิกโหลด/การขนถ่ายแบบพลิก 90°: ต่อท้าย 3/5

     -- การจัดทำดัชนีแบบลูกสูบ 180° การตรวจจับสองด้าน: ส่วนต่อท้าย 2 / 4

     - ช่วงสวิงที่จำกัดตามอำเภอใจ: รุ่นสากลพร้อมสกรูปรับ A

  4. เค้าโครงแอร์พอร์ต

     -- พื้นที่เครื่องจักรภายในที่จำกัดขนาดกะทัดรัด: รุ่นพอร์ตด้านหน้าด้าน E

     - ท่อสัมผัสภายนอกมาตรฐาน: พอร์ตปลายหน้าเริ่มต้น

  5. ข้อเสนอแนะสัญญาณตำแหน่ง

     - สัญญาณในสถานที่ที่จำเป็นสำหรับการเชื่อมต่อ PLC: ติดตั้งสวิตช์แม่เหล็ก M9BW (มาตรฐาน 2 ชิ้น); เฉพาะการตรวจจับด้านเดียวเลือกสวิตช์เดี่ยว S

  6. ข้อกำหนดของเธรด

     -- ขนาด 10/20 เฟรมขนาดเล็ก เธรด M5 เริ่มต้น; ขนาดกลาง-ใหญ่ 30/50 อุปกรณ์เสริม G1/8 (XF), NPT1/8 (XN) ด้ายอเมริกัน

สถานการณ์การใช้งานทางอุตสาหกรรมทั่วไป

     -- 3C Electronics Precision Automation: การวางตำแหน่งแบบหมุนของชิป, การตรวจสอบด้วยแสงหลายมุมของ PCB, ชุดประกอบดัชนีส่วนประกอบขนาดเล็ก

     -- สายการผลิตบรรจุภัณฑ์: สถานีปิดขวด, กล่องเปลี่ยนทิศทาง 90°, การติดฉลากแบบหมุน

     -- อุปกรณ์จับยึดเครื่องมือกล: การพลิกชิ้นงาน การประทับตำแหน่งการจัดทำดัชนีจิ๊ก

     - อุปกรณ์คัดแยกลอจิสติก: การเปลี่ยนเส้นทางวัสดุ, กลไกหยุดหมุนท่อ

     -- End Effector ของ Mini Manipulators: การหมุนข้อต่อของหุ่นยนต์, การพลิกหยิบและวางหัวจับสุญญากาศ

     - อุปกรณ์ทดสอบความแม่นยำ: โต๊ะหมุนตรวจสอบด้วยภาพ, จิ๊กทดสอบความหนาแน่นของอากาศแบบหลายมุม

รองรับโซลูชั่นการจับคู่วงจรนิวแมติก

  1. วงจรมาตรฐานทั่วไป

     -- การรวมสองจุดของแหล่งอากาศ AFC → โซลินอยด์วาล์ว 4V210 5/2 → ท่ออากาศ PU → โต๊ะหมุน MSQ (สวิตช์แม่เหล็ก M9BW ต่อสายเข้ากับ PLC)

  2. วงจรการประชุมเชิงปฏิบัติการป้องกันการระเบิด

     -- ชุดบำบัดอากาศป้องกันการระเบิด → โซลินอยด์วาล์ว 5 ทิศทางป้องกันการระเบิด 50-VFE → ท่ออ่อน PU → กระบอกหมุน MSQB/MSQA สำหรับสภาพแวดล้อมที่เป็นอันตราย

  3. สถานีไมโครพรีซิชั่นขนาดเล็ก

     --AC1500 ตัวกรองตัวควบคุมอากาศขนาดเล็ก → โซลินอยด์วาล์ว 3V ซีรีส์ 3/2 → ท่อบาง PU4 → โต๊ะหมุนขนาดเล็ก MSQ10 / MSQ20

สรุปประโยคเดียว

     โต๊ะหมุนแร็คแอนด์พีเนียนลูกสูบคู่ SOLH MSQ แยกออกเป็นเกรดมาตรฐาน MSQB และเกรดความแม่นยำสูง MSQA รองรับสวิงที่ปรับได้ 0~190° การดูดซับแรงกระแทกด้วยยางคู่/ไฮดรอลิก โครงสร้างช่องอากาศปลายคู่/ด้านข้าง และรูสายไฟกลวงตรงกลาง ให้แรงบิดสูงกว่ากระบอกสูบใบพัด 3~4 เท่า เป็นตัวกระตุ้นการกำหนดดัชนีแบบหมุนอเนกประสงค์สำหรับอุปกรณ์อิเล็กทรอนิกส์ บรรจุภัณฑ์ เครื่องมือกล และสายการผลิตอัตโนมัติในการทดสอบ
