ข้อมูลเบื้องต้นโดยละเอียดเกี่ยวกับสวิตช์กราวด์แรงดันสูงในร่มของเทคโนโลยี Richge

- จากรากฐานธุรกิจของ Richge Technology ในด้านอุปกรณ์เสริมสวิตช์เกียร์ไฟฟ้าแรงสูง (ก่อนหน้านี้มุ่งเน้นไปที่ชิ้นส่วนฉนวนไฟฟ้าแรงสูง ส่วนประกอบสวิตช์กราวด์ ฯลฯ) ผลิตภัณฑ์สวิตช์กราวด์ไฟฟ้าแรงสูงในร่มของบริษัทจึงได้รับตำแหน่งเป็นอุปกรณ์ความปลอดภัยหลักสำหรับระบบไฟฟ้าที่มีระดับแรงดันไฟฟ้า 12kV~40.5kV ส่วนใหญ่จะใช้ในสถานีย่อยในร่ม ห้องจ่ายไฟฟ้า และสวิตช์เกียร์ไฟฟ้าแรงสูงที่เข้ากัน เพื่อตอบสนองความต้องการการป้องกันสายดินระหว่างการบำรุงรักษาอุปกรณ์ ผลิตภัณฑ์ที่สอดคล้องกับมาตรฐานอุตสาหกรรม เช่น T/ZZB 2173-2021 "12kV~40.5kV Indoor High-Voltage AC Grounding Switch" ต่อไปนี้เป็นการแนะนำโดยละเอียดจากมิติหลักของผลิตภัณฑ์:

I. ภาพรวมผลิตภัณฑ์และการวางตำแหน่งหลัก

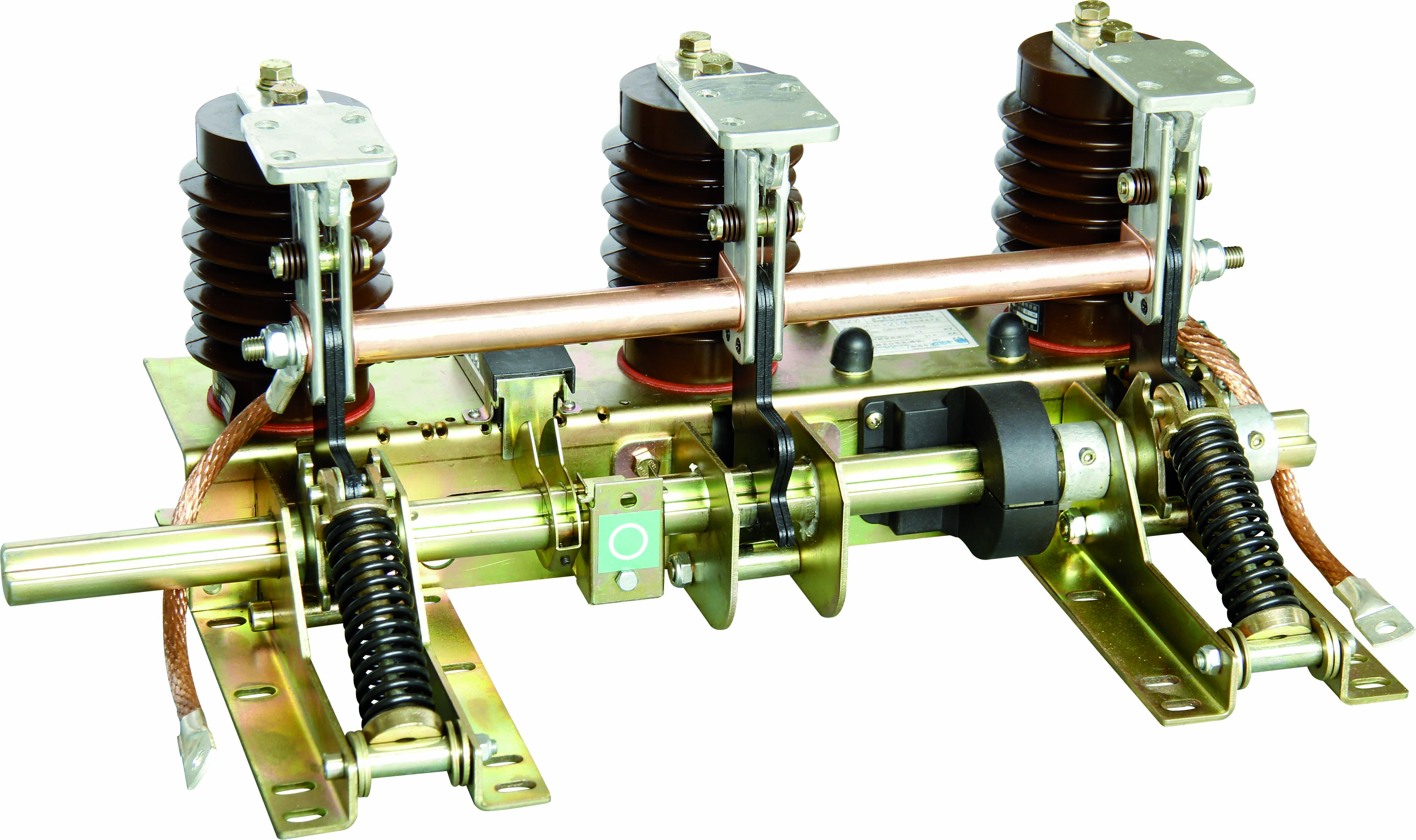

- สวิตช์กราวด์ไฟฟ้าแรงสูงในร่ม Richge เป็นอุปกรณ์กราวด์ความปลอดภัยทางกลซึ่งจัดเป็นสวิตช์แยก หน้าที่หลักของมันคือการสร้างวงจรกราวด์ที่เชื่อถือได้ระหว่างอุปกรณ์ที่จะบำรุงรักษาและโครงข่ายไฟฟ้าในระหว่างการบำรุงรักษาอุปกรณ์ไฟฟ้าแรงสูง (เช่น เซอร์กิตเบรกเกอร์ หม้อแปลง สวิตช์เกียร์) ปล่อยประจุตกค้าง และจัดให้มี "จุดขาดการเชื่อมต่อที่ชัดเจน" เพื่อป้องกันไฟฟ้าช็อตส่วนบุคคลหรือความเสียหายของอุปกรณ์ที่เกิดจากแหล่งจ่ายไฟที่ไม่คาดคิด

• การครอบคลุมแรงดันไฟฟ้า: 12kV, 24kV, 40.5kV (ปรับให้เข้ากับระบบไฟฟ้าภายในอาคารที่มีแรงดันไฟฟ้าปานกลางกระแสหลัก);

• การปรับความถี่: 50Hz (เข้ากันได้กับมาตรฐานระบบไฟฟ้าในประเทศ);

• ข้อได้เปรียบหลัก: สร้างการทำงานร่วมกันทางเทคนิคกับอุปกรณ์เสริมสวิตช์ไฟฟ้าแรงสูงของ Richge (เช่น เสาที่เป็นฉนวน กลไกการทำงาน) ด้วยโครงสร้างที่กะทัดรัด การทำงานที่ยืดหยุ่น และความต้านทานต่อสภาพแวดล้อมที่รุนแรง (ปรับให้เข้ากับสถานการณ์ที่ซับซ้อนในร่ม เช่น ความผันผวนของฝุ่น อุณหภูมิ และความชื้น)

ครั้งที่สองพารามิเตอร์ทางเทคนิคที่สำคัญ (เป็นไปตามมาตรฐาน T/ZZB 2173-2021)

- ตามการจำแนกระดับแรงดันไฟฟ้า พารามิเตอร์ทางเทคนิคหลักจะแสดงอยู่ในตารางต่อไปนี้ ซึ่งตรงตามข้อกำหนดพื้นฐานของ GB/T 1985-2014 "สวิตช์แยกกระแสไฟสลับแรงดันสูงและสวิตช์สายดิน" ด้วย:

ที่สาม การออกแบบโครงสร้างและหลักการทำงาน

3.1 โครงสร้างหลัก (การออกแบบโมดูลาร์สำหรับการติดตั้งและบำรุงรักษาง่าย)

- จากสถาปัตยกรรมอุตสาหกรรมที่เติบโตเต็มที่และเมื่อรวมกับข้อดีของกระบวนการเสริมของ Richge ผลิตภัณฑ์ส่วนใหญ่ประกอบด้วยส่วนประกอบต่อไปนี้:

• ฉากยึด: ขึ้นรูปโดยการดัดและเชื่อมแผ่นเหล็กบางด้วยความเย็น พร้อมการเคลือบป้องกันการกัดกร่อนที่พื้นผิว (การชุบสังกะสี/การพ่น) เพื่อให้มั่นใจถึงความแข็งแรงของโครงสร้าง

• ประกอบมีดกราวด์: การขึ้นรูปเย็นทองแดงแดง T2 ความแข็งของชั้นชุบเงินสัมผัส ≥HV120 (ลดความต้านทานการสัมผัสและปรับปรุงความต้านทานการกัดกร่อน);

• การรับประกันอายุการใช้งาน: เมื่ออายุการใช้งานของกลไกถึงคลาส M2 (10,000 ครั้ง) ประสิทธิภาพหลักยังคงเป็นไปตามข้อกำหนดมาตรฐาน

• กลไกการทำงาน: รองรับโหมดคู่แบบแมนนวล/แบบไฟฟ้า (รุ่นไฟฟ้ามีชุดขับเคลื่อนมอเตอร์) บูรณาการกับโครงสร้างการจัดเก็บพลังงานสปริงแรงดัน

• ส่วนประกอบฉนวน: ฉนวนอีพอกซีเรซินใช้กระบวนการขึ้นรูปแบบอัดอัตโนมัติของ APG (ความแข็งแรงของฉนวนสูง การคายประจุบางส่วนต่ำ);

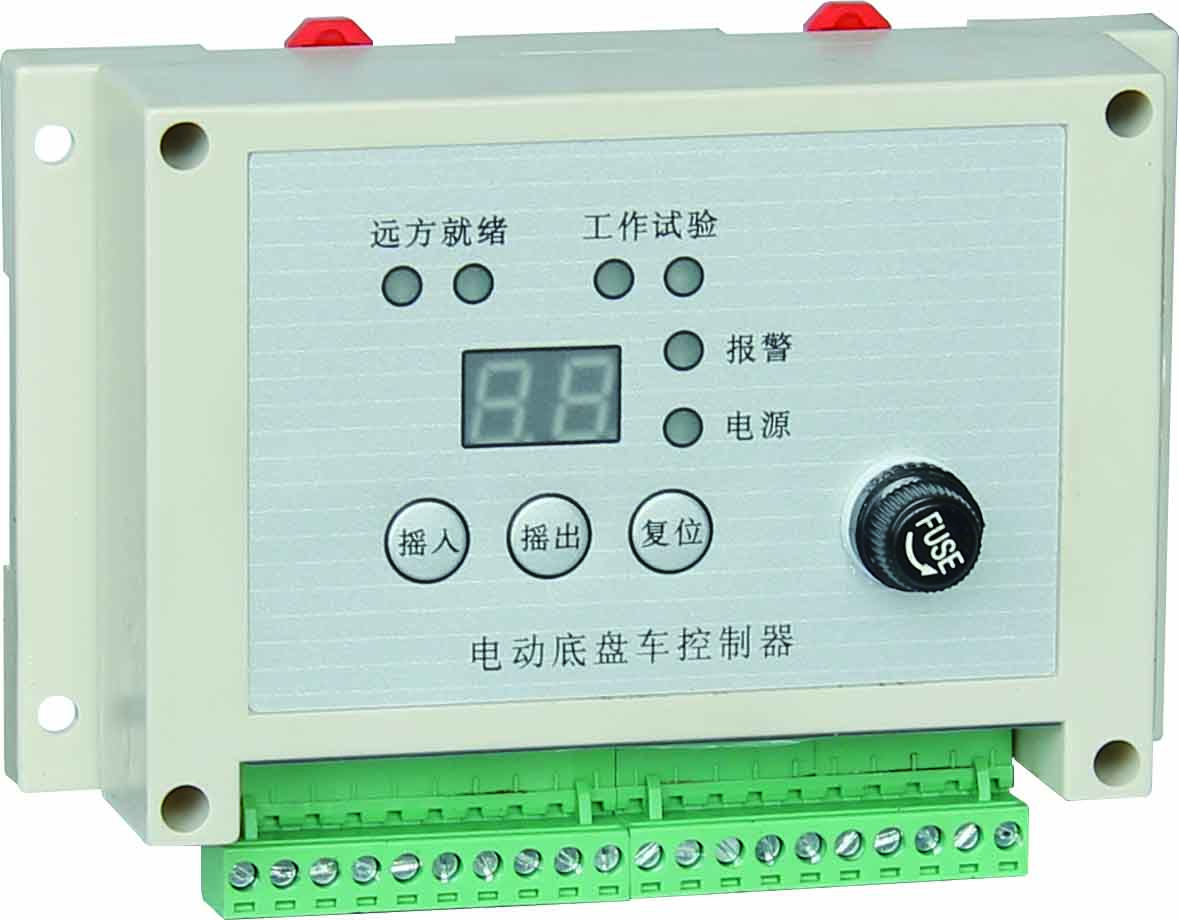

• โมดูลควบคุมอัจฉริยะ (อุปกรณ์เสริม): ประกอบด้วยการป้องกันแผงกั้นมอเตอร์ (≥5 เท่าของกระแส), การป้องกันขีดจำกัดเวลาการทำงาน, การป้องกันความผันผวนของแรงดันไฟฟ้า (ค่าพิกัด 80%-120%), เกรดการป้องกัน IP3X;

• ส่วนประกอบเสริม: ปลอกนำไฟฟ้า (การแยกฉนวน) การเชื่อมต่อที่ยืดหยุ่น (ชดเชยข้อผิดพลาดในการติดตั้ง) เซ็นเซอร์ตำแหน่ง (สถานะการเปิดและปิดฟีดแบ็ก)

3.2 หลักการทำงาน (ขับเคลื่อนโดยการเก็บพลังงานสปริงแรงดัน เป็นอิสระจากความเร็วในการทำงานด้วยตนเอง)

(1) การปิดการดำเนินการ

4. การแสดงภาพสถานะ: มีการระบุตำแหน่งทางกล (เครื่องหมายเปิด/ปิดที่ชัดเจน) อุปกรณ์แสดงผลสดที่เป็นอุปกรณ์เสริม (เป็นไปตามข้อกำหนด DL408-91)

2. ก้านมีดกราวด์ผ่านจุดตายสปริงแรงดัน และสปริงแรงดันจะปล่อยพลังงานทันทีเพื่อดันมีดกราวด์ให้ปิดอย่างรวดเร็ว

3. หลังจากปิดเข้าที่แล้ว มีดกราวด์จะสัมผัสอย่างใกล้ชิดกับหน้าแปลนหน้าสัมผัสคงที่ผ่านสปริงจานเพื่อสร้างวงจรกราวด์ที่เชื่อถือได้

(2) การดำเนินการเปิด

1. กลไกการทำงานใช้แรงบิดย้อนกลับ และเพลาหลักจะเอาชนะแรงบิดหลักและแรงสปริงเพื่อขับเคลื่อนแขนข้อเหวี่ยงให้หมุนถอยหลัง

2. สปริงดันมีดกราวด์ผ่านจุดตายอีกครั้งเพื่อกักเก็บพลังงานให้เสร็จสมบูรณ์ (เตรียมการปิดครั้งถัดไป)

3. หลังจากเปิดเข้าที่แล้ว ระยะการเปิดเบรกจะเป็นไปตามข้อกำหนดมาตรฐาน ทำให้เกิดการแยกทางไฟฟ้าที่ชัดเจน

IV. ฟังก์ชันหลักและสถานการณ์การใช้งาน

4.1 ฟังก์ชั่นความปลอดภัยหลัก

1. การป้องกันลูกโซ่บังคับ: ตระหนักถึงลูกโซ่ทางกล/ไฟฟ้าด้วยสวิตช์หลักของสวิตช์เกียร์ไฟฟ้าแรงสูง (เมื่อไม่ได้เปิดสวิตช์หลัก สวิตช์สายดินไม่สามารถปิดได้ เมื่อสวิตช์สายดินปิดอยู่ สวิตช์หลักไม่สามารถปิดได้) เพื่อป้องกันการทำงานผิดพลาด

2. การปล่อยประจุตกค้าง: ปล่อยประจุที่เหลือในอุปกรณ์อย่างรวดเร็วหลังจากต่อสายดินเพื่อหลีกเลี่ยงการเกิดไฟฟ้าสถิตระหว่างการบำรุงรักษา

3. ความสามารถในการลัดวงจร: ประสิทธิภาพการทำงานของคลาส E2 สามารถจัดการกับความผิดพลาดจากการลัดวงจรอย่างกะทันหันระหว่างการบำรุงรักษาเพื่อหลีกเลี่ยงความเหนื่อยหน่ายของอุปกรณ์

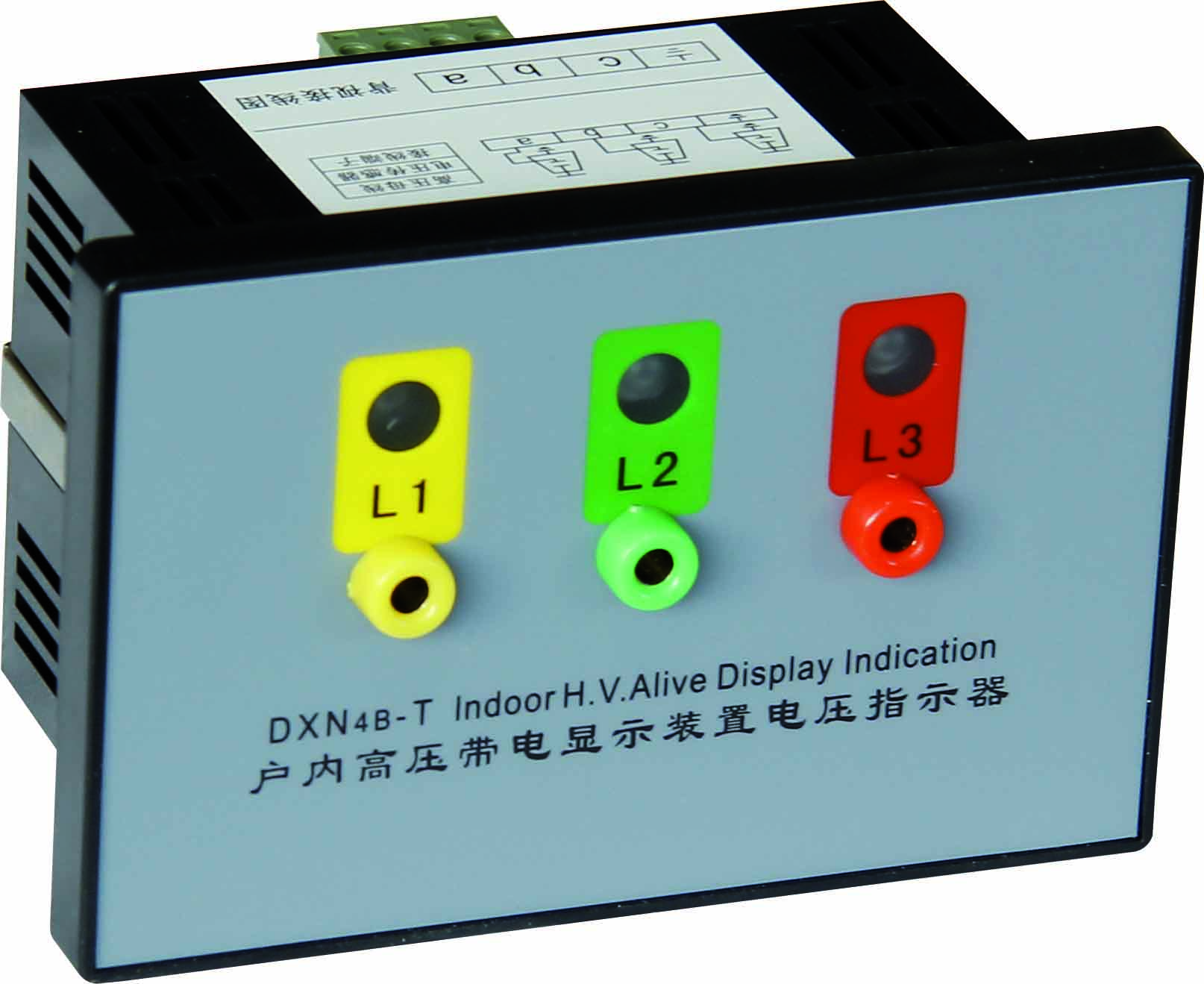

4. การแสดงภาพสถานะ: มีการระบุตำแหน่งทางกล (เครื่องหมายเปิด/ปิดที่ชัดเจน) อุปกรณ์แสดงผลสดที่เป็นอุปกรณ์เสริม (เป็นไปตามข้อกำหนด DL408-91)

4.2 สถานการณ์การใช้งานทั่วไป

• สถานีย่อยในอาคาร: ใช้กับเบรกเกอร์วงจร 12kV~40.5kV และสวิตช์แยกสำหรับบัสบาร์และสายดินบำรุงรักษาหม้อแปลง

• การจับคู่สวิตช์เกียร์ไฟฟ้าแรงสูง: สร้าง "การทำงานร่วมกันของแรงดันไฟฟ้าสูง-ต่ำ" ด้วยอุปกรณ์เสริมสวิตช์เกียร์แรงดันต่ำของ Richge ปรับให้เข้ากับ MNS, GCS และตู้อื่นๆ เป็นส่วนประกอบสายดินในการบำรุงรักษาสำหรับตู้ขาออกและตู้วัดแสง

• ระบบจำหน่ายไฟฟ้าทางอุตสาหกรรม: การป้องกันการบำรุงรักษาสำหรับอุปกรณ์ไฟฟ้าแรงสูง (เช่น มอเตอร์ไฟฟ้าแรงสูง ตู้วงจรเรียงกระแส) ในโรงงานขนาดใหญ่และโรงไฟฟ้าที่เหมืองเป็นเจ้าของ

• สถานการณ์พลังงานใหม่: การต่อสายดินอย่างปลอดภัยของอุปกรณ์จ่ายพลังงานภายในอาคาร (เช่น สวิตช์เกียร์ 35kV) ในสถานีเพิ่มพลังงานไฟฟ้าโซลาร์เซลล์/พลังงานลม

V. จุดติดตั้งและบำรุงรักษา

5.1 ข้อกำหนดการติดตั้งคีย์

1. การปรับฐานราก: ข้อผิดพลาดระดับของพื้นผิวการติดตั้ง ≤1mm/m และความต้านทานของลูปกราวด์ ≤0.5Ω (ต้องเชื่อมต่อกับตารางกราวด์ของสถานีอย่างน่าเชื่อถือ)

2. ความร่วมมือแบบประสาน: ตรวจสอบให้แน่ใจว่ากลไกลูกโซ่กับสวิตช์หลักของสวิตช์เกียร์ทำงานได้อย่างราบรื่นโดยไม่ติดขัด (ขอแนะนำให้ใช้อุปกรณ์เสริมลูกโซ่ดั้งเดิมของ Richge เพื่อความเข้ากันได้ที่ดีขึ้น)

3. การเดินสายไฟฟ้า: การเชื่อมต่อสายควบคุมของรุ่นไฟฟ้าต้องเป็นไปตามระดับแรงดันไฟฟ้า (เช่น AC220V/DC220V) และแรงบิดในการขันแน่นของขั้วสายไฟตรงตามข้อกำหนดของคู่มือ

4. การทดสอบการยอมรับ: หลังการติดตั้ง จำเป็นต้องทดสอบการเปิดและปิดอะซิงโครนัส ความต้านทานของลูป และประสิทธิภาพของฉนวน (ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า การทดสอบการปล่อยประจุบางส่วน)

5.2 การบำรุงรักษาและการแก้ไขปัญหาตามปกติ

(1) รอบการบำรุงรักษาและเนื้อหา

(1) รอบการบำรุงรักษาและเนื้อหา

• การติดขัดที่การปิด: ตรวจสอบว่าการเชื่อมต่อระหว่างขาจานและเพลาหลักหลวมหรือไม่ หรือหน้าสัมผัสผิดรูปหรือไม่ (จำเป็นต้องเปลี่ยนชิ้นส่วนที่ผิดรูป)

• ความต้านทานต่อการสัมผัสมากเกินไป: ขัดชั้นคอนแทคออกไซด์ เสริมการชุบเงิน (หรือเปลี่ยนชุดหน้าสัมผัส);

• การทำงานของระบบไฟฟ้าขัดข้อง: ตรวจสอบว่าระบบป้องกันมอเตอร์หยุดทำงานหรือไม่ (จำเป็นต้องรีเซ็ตตัวควบคุม) หรือเกียร์ขับเคลื่อนสึกหรอหรือไม่

• การคายประจุบางส่วนมากเกินไป: ทำความสะอาดคราบน้ำมันบนพื้นผิวของชิ้นส่วนฉนวน ตรวจสอบว่าฉนวนมีรอยแตกร้าวหรือไม่ (เปลี่ยนฉนวนหากจำเป็น)

วี. การปฏิบัติตามมาตรฐานและความมุ่งมั่นด้านคุณภาพ

อายุการใช้งานเครื่องกล (ครั้ง)

• มาตรฐานกลุ่ม: T/ZZB 2173-2021 "12kV~40.5kV สวิตช์สายดินไฟฟ้าแรงสูงในร่ม";

• มาตรฐานแห่งชาติ: GB/T 1985-2014 "สวิตช์แยกไฟฟ้าแรงสูงและสวิตช์สายดิน", GB/T 11022-2020 "ข้อกำหนดทางเทคนิคทั่วไปสำหรับมาตรฐานสวิตช์เกียร์ไฟฟ้าแรงสูงและอุปกรณ์ควบคุม";

• มาตรฐานการทดสอบ: GB/T 14598.26-2015 "ความเข้ากันได้ทางแม่เหล็กไฟฟ้า - เทคนิคการทดสอบและการวัด - การทดสอบการป้องกันการปล่อยประจุไฟฟ้าสถิต" (การทดสอบ EMC), การทดสอบสเปรย์เกลือ (การตรวจสอบความถูกต้องสามหลักฐาน)

6.2 ความมุ่งมั่นด้านคุณภาพ

• ระยะเวลาการรับประกันสินค้า: 1 ปี (ไม่รวมความเสียหายของมนุษย์หรือเหตุสุดวิสัย);

• การรับประกันอายุการใช้งาน: เมื่ออายุการใช้งานของกลไกถึงคลาส M2 (10,000 ครั้ง) ประสิทธิภาพหลักยังคงเป็นไปตามข้อกำหนดมาตรฐาน

• การสนับสนุนด้านบริการ: ให้คำแนะนำในการติดตั้ง การฝึกอบรมการบำรุงรักษา และการจัดหาชิ้นส่วนอะไหล่ (สามารถรับการสนับสนุนผ่านทางเว็บไซต์อย่างเป็นทางการของ Richge หรือฝ่ายบริการลูกค้า)
