KQ2V ซีรี่ส์อุปกรณ์ฟิตติ้งแบบกดเข้าแบบใช้ลม

SOLH KQ2V ซีรีส์อุปกรณ์ข้อต่อ L แบบกดเข้าแบบใช้ลม | เทียบเท่า SMC KQ2V

ยี่ห้อ: SOLH โดย Richge Technology | KQ2V ตระกูลคอนเนคเตอร์ L แบบสัมผัสเดียวแบบนิวแมติก

1. ภาพรวมผลิตภัณฑ์

     SOLH KQ2V ซีรีส์เป็นข้อต่อนิวแมติกส์แบบกดเข้าชนิดเกลียวตัว L พร้อมระบบแยกย่อยหลายแบบ ออกแบบมาสำหรับการกระจายแหล่งอากาศและการเปลี่ยนทิศทางท่อในวงจรนิวแมติก สามารถใช้แทนกันได้กับซีรีส์ SMC KQ2V สร้างด้วยตัวเครื่องพลาสติกวิศวกรรมสีขาวและด้ายทองเหลืองชุบนิกเกิล ประกอบรวดเร็วโดยไม่ต้องใช้กาว ใช้งานร่วมกับท่อนิวแมติก PU และ PA ใช้กันอย่างแพร่หลายในเครื่องจักรอัตโนมัติ ระบบหยิบและวางสุญญากาศ และระบบท่อกระบอกสูบ

  รุ่นย่อยห้ารุ่นสำหรับความต้องการเลย์เอาต์ที่แตกต่างกัน:

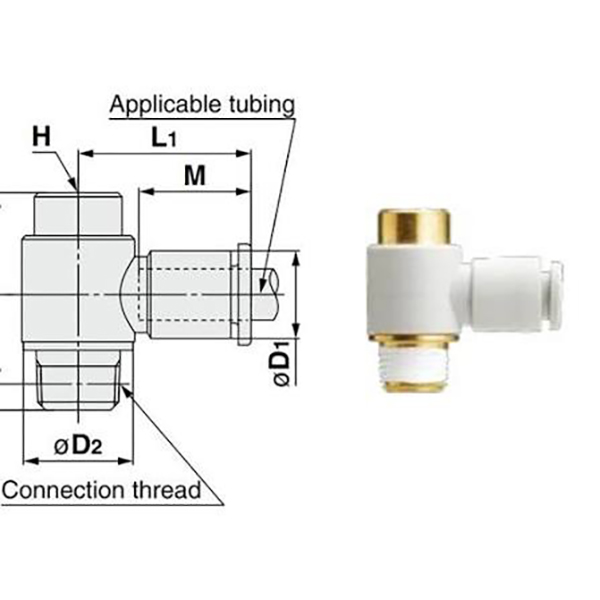

     KQ2V: เต้ารับเดี่ยวชนิด L มาตรฐาน, การติดตั้งฐานสิบหกภายนอก, 1-in 1-out

     KQ2VS: เต้ารับเดี่ยวชนิด L มาตรฐาน, การติดตั้งซ็อกเก็ตหกเหลี่ยมภายใน, 1-in 1-out

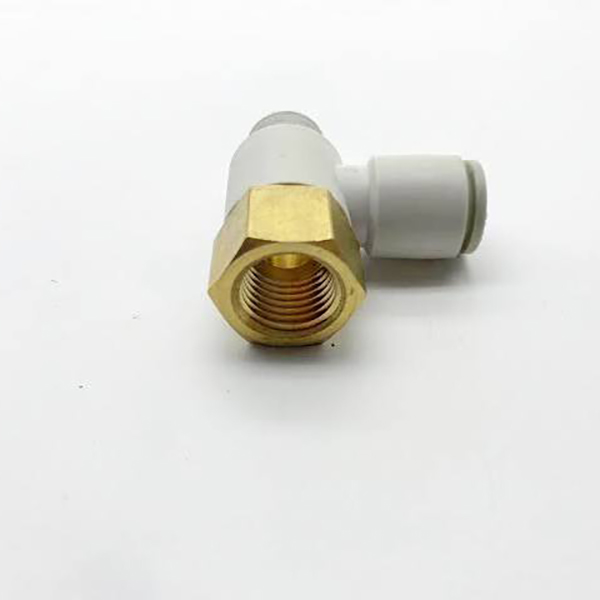

     KQ2VF: ข้อต่อ L แบบเรียงซ้อนได้, เกลียว R ตัวผู้ + เกลียว Rc ตัวเมีย, มีการเชื่อมต่อแบบอนุกรม, 1-in 1-out

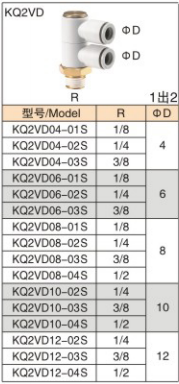

    KQ2VD: ข้อต่อฟิตติ้งกิ่งแนวตั้ง 1 ถึง 2, ช่องเกลียวตัวผู้ 1 ช่อง, ช่องจ่ายท่อที่มีเส้นผ่านศูนย์กลางเท่ากัน 2 ช่อง

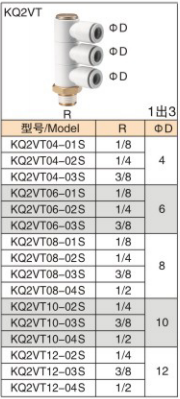

     KQ2VT: ข้อต่อฟิตติ้งกิ่งแนวตั้ง 1 ถึง 3, ช่องเกลียวตัวผู้ 1 ช่อง, ช่องจ่ายท่อที่มีเส้นผ่านศูนย์กลางเท่ากัน 3 ช่อง

2. คำอธิบายรหัสรุ่น

  ตัวอย่าง: KQ2VD04-01S

      KQ2V = รหัสฐานซีรีส์

      D  T / S / F = ส่วนต่อท้ายโครงสร้าง

     D: กิ่งแนวตั้ง 1 ต่อ 2

     T: กิ่งก้านแนวตั้ง 1 ถึง 3

     S: ศอก L หกเหลี่ยมภายใน

      F: ศอก L แบบเรียงซ้อน

     ไม่มีคำต่อท้าย: ข้อต่องอ L มาตรฐาน ฐานสิบหกภายนอก

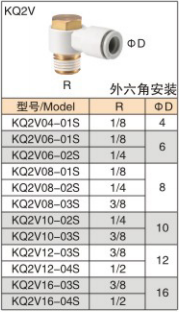

     04 = เส้นผ่านศูนย์กลางภายนอกของท่อ ΦD: 4 มม

     01S = เกลียวนอก R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

3. ตารางสรุปข้อมูลจำเพาะ

4. วัสดุและสภาพการใช้งาน

5. คุณสมบัติรุ่นย่อย

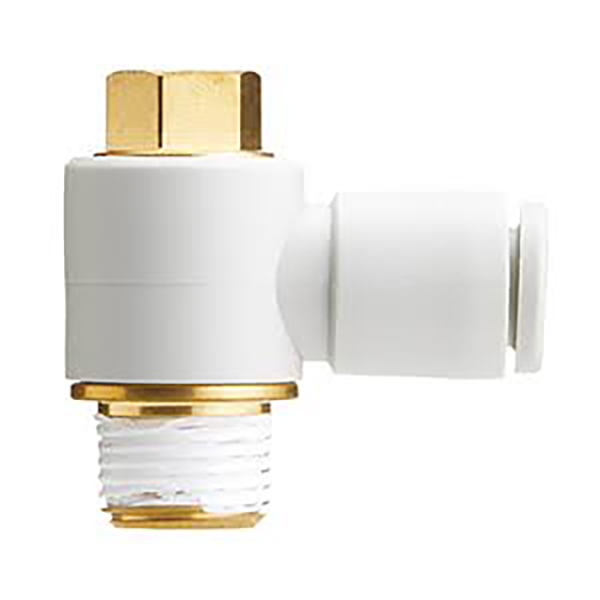

     • KQ2V (ข้อต่องอ Hex L ภายนอก): ข้องอมาตรฐาน L พร้อมปลายเกลียวหกเหลี่ยมภายนอกสำหรับการขันประแจ ชนิดพื้นฐานที่ใช้กันอย่างแพร่หลาย รองรับท่อขนาดใหญ่สูงสุด Φ16

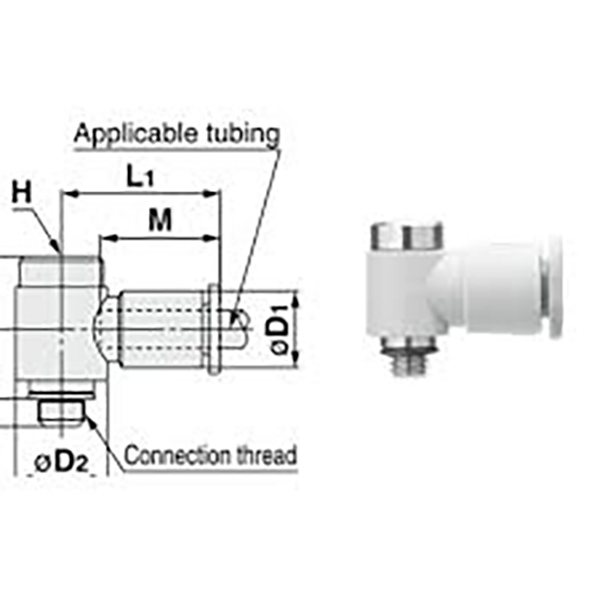

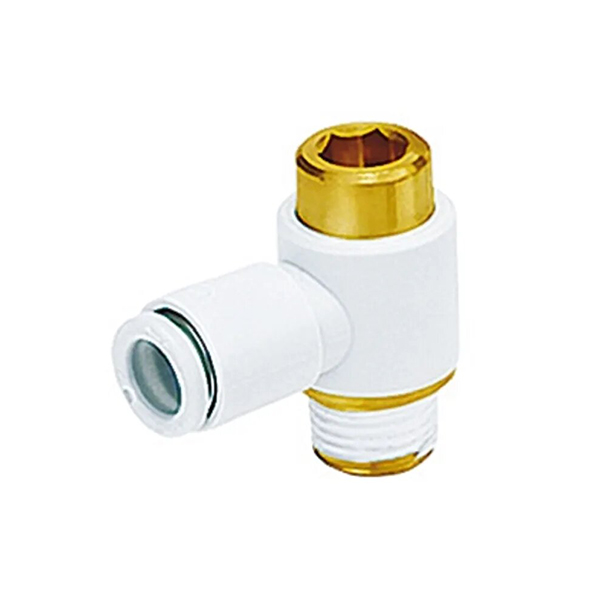

     • KQ2VS (ข้อต่องอ Hex L ภายใน): การคว้านรูหกเหลี่ยมภายในที่พอร์ตเกลียว ออกแบบมาสำหรับพื้นที่ติดตั้งที่จำกัด รุ่นเกลียวเล็ก M5 เข้ากับกระบอกสูบขนาดเล็ก

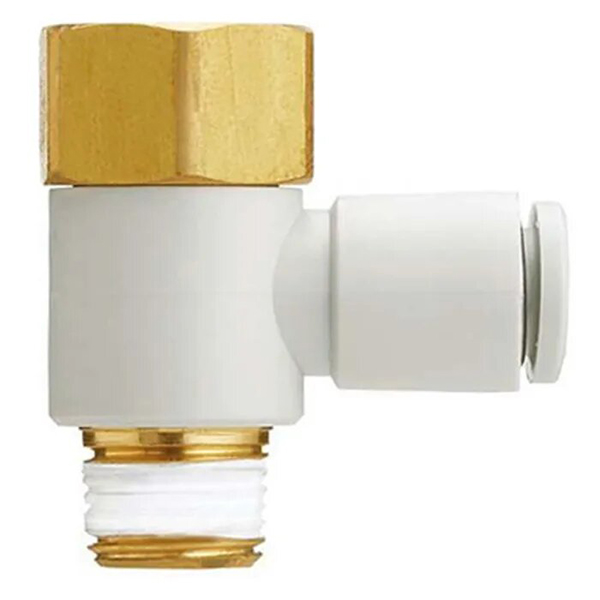

     • KQ2VF (ข้อต่องอ L แบบเรียงซ้อน): ติดตั้งเกลียว R ตัวผู้และเกลียว Rc ตัวเมีย สามารถเชื่อมต่ออุปกรณ์หลายชิ้นเป็นชุดเพื่อการแยกย่อยแบบหลายเส้นทาง ช่วยลดความจำเป็นสำหรับบล็อกท่อร่วม

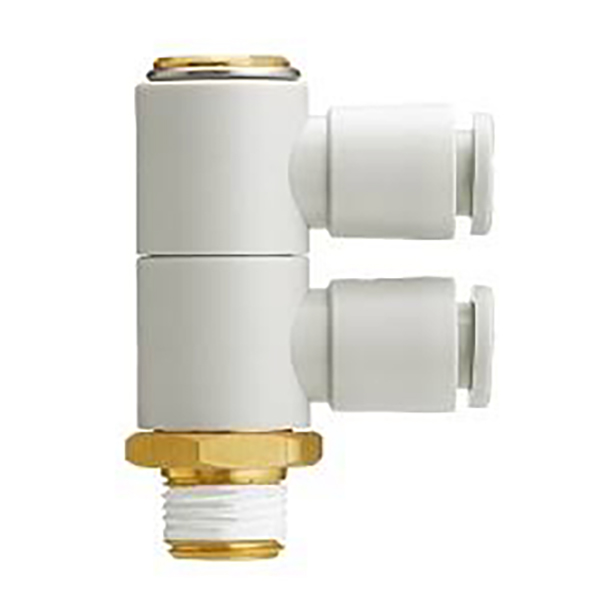

     • KQ2VD (สาขา 1 ต่อ 2 แนวตั้ง): ช่องอากาศเข้าแบบเกลียวเดี่ยว แยกตามแนวตั้งออกเป็นสองช่องท่อขนาดเท่ากัน การกระจายลมแบบ 1-in-2-out ขนาดกะทัดรัด ลดจำนวนการติดตั้งทั้งหมด

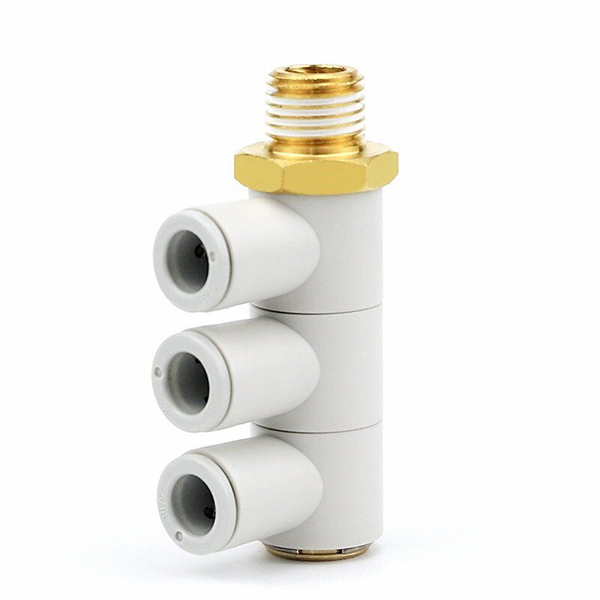

     • KQ2VT (สาขาแนวตั้ง 1 ถึง 3): ช่องอากาศเข้าแบบเกลียวเดี่ยว แยกตามแนวตั้งออกเป็นสามช่องท่อเท่าๆ กัน ท่อร่วมลมขนาดเล็ก มักใช้สำหรับการกระจายอากาศแบบถ้วยดูดหลายใบในระบบอัตโนมัติ

6. คำแนะนำในการติดตั้ง

     •  ตัดปลายท่อตั้งฉากและแบน ใส่ท่อเข้าไปในข้อต่อโดยตรงจนกระทั่งได้ยินเสียง “คลิก” เพื่อยืนยันการล็อค

     •  การถอดท่อ: กดปลอกปลดสีขาวบนข้อต่อแล้วดึงท่อออกด้านนอกพร้อมกัน

     •  พันเทป PTFE บนเกลียว ขันให้แน่นเฉพาะส่วนฐานสิบหกเท่านั้น ห้ามใช้แรงบิดกับตัวพลาสติกเพื่อป้องกันการแตกร้าว

     •  สำหรับซีรีส์ KQ2VF ในการเชื่อมต่อแบบอนุกรม ตรวจสอบให้แน่ใจว่ามีการซีลเกลียวอย่างเหมาะสมเพื่อหลีกเลี่ยงการรั่วไหลของอากาศ

7. สถานการณ์การใช้งาน

     • เครื่องจักรอัตโนมัติ

     • ระบบถ้วยดูดสุญญากาศแบบหุ่นยนต์

     • การกระจายแหล่งอากาศสำหรับกระบอกสูบนิวแมติก

     • วงจรนิวแมติกในสายการผลิต

     • เครื่องจักรบรรจุภัณฑ์และวงจรทดสอบฟิกซ์เจอร์อากาศ
