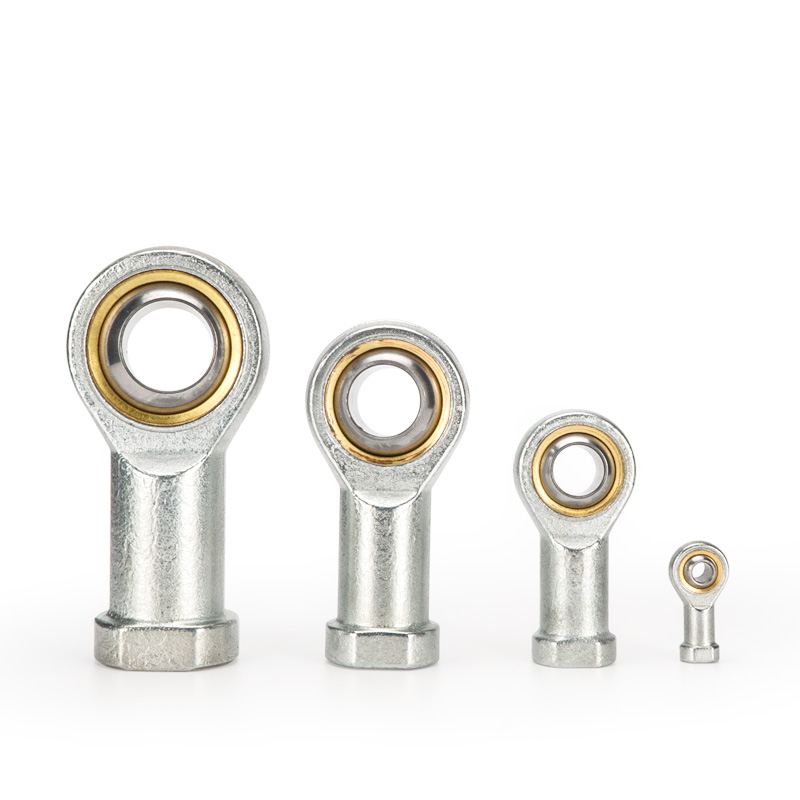

U ประเภท Rod End Bearing Fish Eye Joint

U Type Rod End Bearing ข้อต่อตาปลา | ข้อต่องออเนกประสงค์แบบ 360° สำหรับปลายก้านสูบ

ยี่ห้อ: SOLH โดย Richge Technology | กระบอกสูบนิวแมติกลูกสูบ Rod Universal Rod End Bearing

1. ภาพรวมผลิตภัณฑ์

     ข้อต่อปลาตาปลาชนิด U หรือที่เรียกว่าแบริ่งทรงกลมปลายก้านที่มีคำต่อท้าย U เป็นอุปกรณ์เสริมแบบข้อต่อสากล 360° ที่ติดตั้งบนก้านลูกสูบกระบอกสูบ ช่วยแก้ปัญหาการวางแนวที่ไม่ตรงและการสวิงหลายทิศทาง และกำจัดแรงด้านข้าง เข้ากันได้กับ SC, MA, MAL และกระบอกสูบนิวแมติกมาตรฐานอื่นๆ

2. โครงสร้างและหน้าที่หลัก

     • โครงสร้าง: เกลียวตัวเมีย (เชื่อมต่อก้านลูกสูบ) + ตลับลูกปืนเม็ดกลม + วงแหวนรอบนอก การแกว่งในแนวรัศมีและเชิงมุมฟรี

     • ความจุสวิง: ±13°~±15° สวิงสากล ซึ่งใหญ่กว่า ±5° ของฟิตติ้งเคลวิส I/Y มาก สำหรับการปรับแบบปรับได้หลายทิศทาง

     • ตัวเลือกวัสดุ

￮ มาตรฐาน: เหล็กแบริ่ง / เหล็กคาร์บอน พื้นผิวชุบออกไซด์สีดำหรือเคลือบสังกะสี

￮ ทนต่อการสึกหรอ: บุชชิ่งโลหะผสมทองแดง / ชนิดหล่อลื่นในตัวเอง

￮ ป้องกันการกัดกร่อน: สแตนเลส 304

     • ประโยชน์หลัก

￮ ชดเชยค่าเบี่ยงเบนโคแอกเชียลสูงสุด 2 มม. และค่าเบี่ยงเบนเชิงมุมสูงสุด 15°

￮ ป้องกันโมเมนต์โค้งงอและแรงด้านข้างบนก้านลูกสูบ ป้องกันซีลกระบอกสูบ

￮ เหมาะสำหรับสภาพการทำงานที่มีความเร็วสูง ความถี่สูง และโหลดผิดปกติ

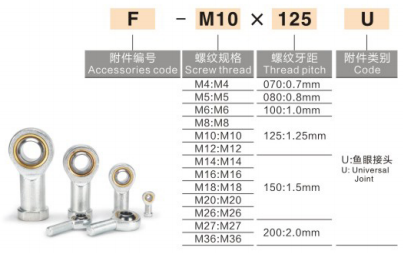

3. แบบแผนการตั้งชื่อโมเดลสำหรับแบรนด์กระแสหลัก

  1) AirTAC (ใช้กันอย่างแพร่หลาย)

     รูปแบบ: เกลียว F-M × พิทช์ U
     คำจำกัดความ: F = อุปกรณ์เสริม; M = ข้อมูลจำเพาะของเธรด; U = ตลับลูกปืนปลายก้านตาปลา

     • F-M8×1.25U สำหรับกระบอกสูบขนาด 25 มม

     • F-M10×1.25U สำหรับกระบอกสูบขนาด 32 มม

     • F-M12×1.25U สำหรับกระบอกสูบ 40 มม

     • F-M16×1.5U สำหรับกระบอกสูบขนาด 50/63 มม

     • F-M20×1.5U สำหรับกระบอกสูบขนาด 80/100 มม

  2) SMC PHS ซีรี่ส์: : รูปแบบ: PHS-thread ตัวอย่าง: PHS-10

  3) เครื่องหมายภายในประเทศทั่วไป: : SI/M12×1.25 (เกลียวใน), SA/M12×1.25 (เกลียวนอก)

4. ข้อกำหนดทั่วไปและแผนภูมิการจับคู่กระบอกสูบ

5. การเปรียบเทียบ: U-type Fish Eye กับ I/Y Clevis / F Floating Joint

  คู่มือการเลือก: ความเยื้องศูนย์ขนาดใหญ่และการสวิงหลายทิศทาง → ชนิด U; การวางแนวที่ไม่ตรงและการกระทำที่มีความถี่สูง → ประเภท F; โหลดหนักความเร็วต่ำ → ชนิด Y; ขายึดรับน้ำหนักหูคู่ → แบบ I

6. แนวทางการติดตั้ง

  1. ขันเกลียวตัวเมียเข้ากับเกลียวภายนอกของก้านลูกสูบ ใช้ล็อคเกลียวแบบไม่ใช้ออกซิเจน และควบคุมแรงบิดในการขันอย่างเหมาะสม

  2. ติดตั้งรูวงแหวนด้านนอกเพื่อโหลดเพลาพิน ไม่จำเป็นต้องมีการจัดตำแหน่งโคแอกเซียลที่เข้มงวด และอนุญาตให้มีความผิดปกติบางอย่างได้

  3. แรงดันใช้งาน: ≤1.0MPa สำหรับกระบอกสูบมาตรฐาน อุณหภูมิในการทำงาน: -20 ℃ ~ +120 ℃

  4. เหมาะสำหรับโหลดไดนามิกแบบกด-ดึงและการทำงานความถี่สูงในพื้นที่การติดตั้งที่จำกัด ไม่ใช่สำหรับการเคลื่อนที่แบบหมุนอย่างต่อเนื่อง

7. สถานการณ์การใช้งานทั่วไป

     • อุปกรณ์อัตโนมัติ อุปกรณ์อิเล็กทรอนิกส์ 3C มือจับหุ่นยนต์

     • กลไกการลำเลียง การปั๊ม และการอัดขึ้นรูปด้วยความเร็วสูง

     • อุปกรณ์ที่มีค่าโคแอกเชียลต่ำ การสั่นสะเทือนหนัก และโหลดเยื้องศูนย์
