KQ2H Series ข้อต่อฟิตติ้งแบบกดเข้าแบบตรง

SOLH KQ2H ข้อต่อสวมเร็วแบบกดตรงเพียงสัมผัสเดียว ทดแทนโดยตรงสำหรับ SMC KQ2H ตัว POM, ด้ายทองเหลืองชุบนิกเกิล, ซีล NBR ใช้งานได้กับอากาศอัดสูงถึง 1.0MPa และสุญญากาศถึง -95kPa ครอบคลุมท่อ PU/PA ขนาด Φ2-Φ16 เกลียวเทเปอร์ M และ R แบบเมตริก มีเส้นผ่านศูนย์กลางเท่ากันและการกำหนดค่าแบบลดขนาด เหมาะสำหรับเครื่องกำเนิดสุญญากาศ กระบอกสูบขนาดเล็ก และท่อนิวแมติกส์อัตโนมัติที่มีพื้นที่จำกัด

ส่งคำถาม

รายละเอียดสินค้า

KQ2H ข้อต่อฟิตติ้งแบบกดเข้าตรง | SMC KQ2H เทียบเท่าคอนเนคเตอร์ระบบนิวแมติกส์แบบ One-Touch

ยี่ห้อ: SOLH โดย Richge Technology | ข้อต่อสวมเร็วแบบกดสัมผัสเดียวแบบตรงแบบนิวเมติกสำหรับท่อลมอัดและท่อสุญญากาศ

1. ภาพรวมผลิตภัณฑ์

KQ2H เป็นข้อต่อลมแบบกดเข้าตรงมาตรฐานพร้อมการออกแบบแบบกดเพื่อเชื่อมต่อ เข้ากันได้กับท่อไนลอน PU และ PA ให้บริการทั้งระบบท่ออากาศอัดและระบบท่อสุญญากาศ และเข้ากันได้อย่างกว้างขวางกับเครื่องกำเนิดสุญญากาศซีรีส์ ZH, BM, PBM, PBX เนื่องจากเป็นหนึ่งในซีรีส์ข้อต่อสวมอัดแกนหลักของ SOLH จึงสามารถเปลี่ยนข้อต่อ SMC KQ2H ที่นำเข้าได้โดยตรง

ซีรี่ส์ KQ2H มีสามประเภทย่อยหลัก:

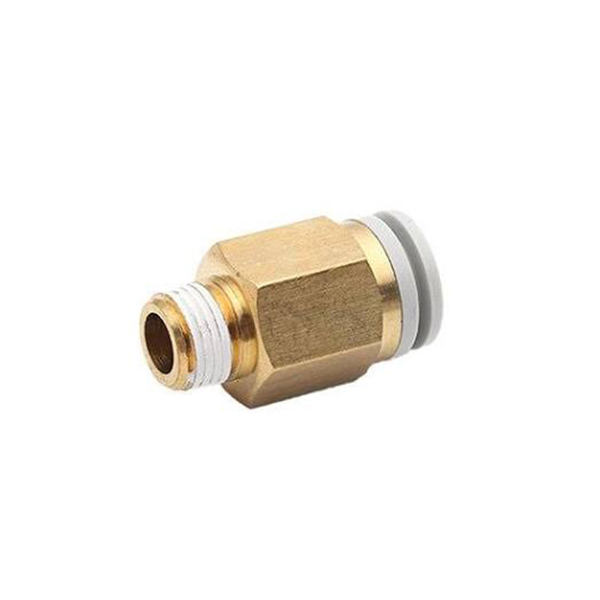

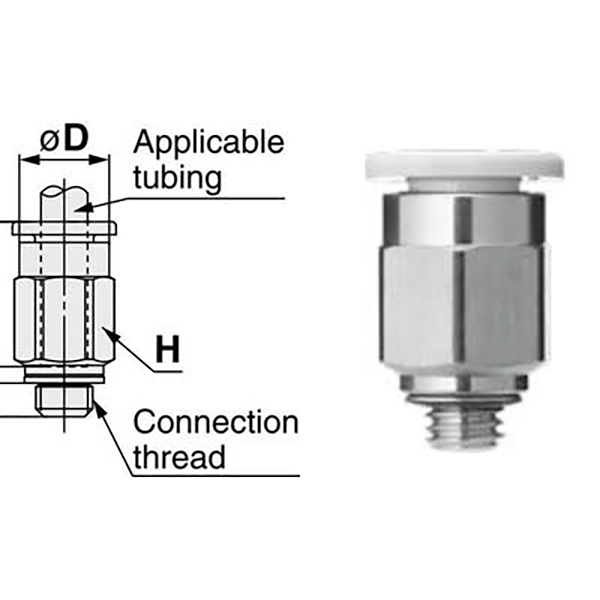

ด้ายชายตรง: เกลียวตัวผู้ปลายด้านหนึ่ง (เกลียวไมโคร M / เกลียวเรียว R) การสอดท่อปลายด้านหนึ่ง

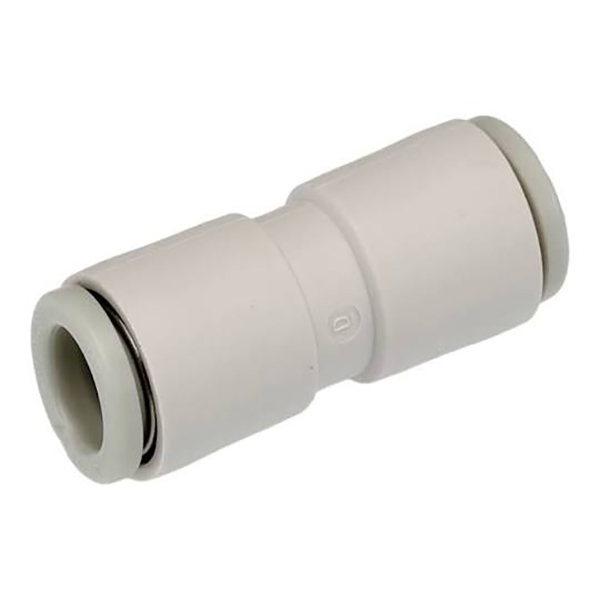

เส้นผ่านศูนย์กลางเท่ากันตรง (ต่อท้าย -00): ปลายทั้งสองข้างสำหรับข้อต่อชนท่อ OD เดียวกัน

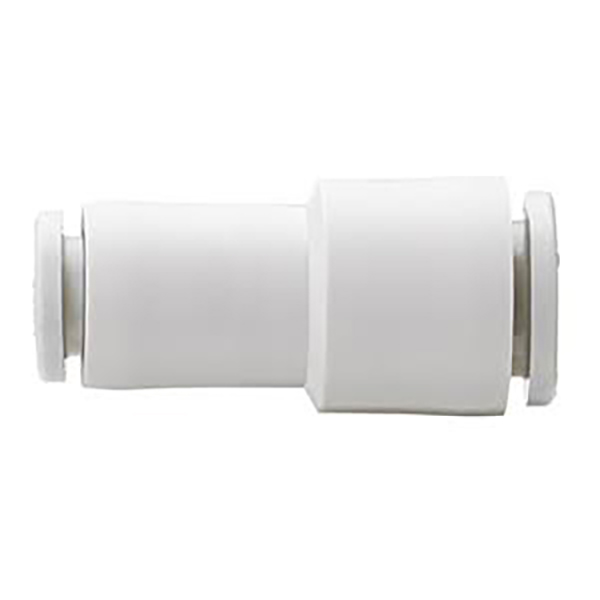

ลดตรง: สองพอร์ตสำหรับเส้นผ่านศูนย์กลางภายนอกของท่อที่แตกต่างกันเพื่อให้ทราบถึงการเปลี่ยนขนาดท่อ

การประกอบและถอดชิ้นส่วนด้วยมือเดียว: ใส่ท่อเพื่อล็อคอัตโนมัติ กดวงแหวนปลดสีน้ำเงินเพื่อดึงท่อออก ขนาดที่ได้มาตรฐานครบถ้วน

2. คุณสมบัติหลัก

• โครงสร้างล็อคแบบขากรรไกรสปริงแบบสัมผัสเดียว: ใส่ท่อและล็อคโดยอัตโนมัติ ปลอกสวมแบบกดเพื่อถอดท่อออกเพื่อการประกอบที่สะดวก

• องค์ประกอบของวัสดุ: ตัวเครื่องพลาสติก POM เสริมความแข็งแรง ปลายเกลียวทองเหลืองชุบนิกเกิลเพื่อป้องกันสนิมและการปิดผนึกที่เชื่อถือได้

• ซีลยางไนไตรล์NBR ทำงานอย่างต่อเนื่องสำหรับอากาศอัดเชิงบวกและวงจรสุญญากาศเชิงลบ

• ความคุ้มครองขนาดเต็ม: ท่อเล็ก Φ2/3.2/4, ปกติ Φ6/8/10/12 และขนาดใหญ่ Φ16 รองรับเกลียวไมโคร M (M3, M5, M6) และเกลียวเรียว R อิมพีเรียล (1/8,1/4,3/8,1/2) เหมาะสำหรับเครื่องกำเนิดสุญญากาศและไมโครซิลินเดอร์

• ขนาดกะทัดรัดเหมาะสำหรับติดตั้งในพื้นที่แคบของเครื่องจักรอัตโนมัติ

3. คำอธิบายรหัสรุ่น

ตัวอย่าง:

KQ2H04-M5: ข้อต่อตรงเกลียวตัวผู้สำหรับท่อ Φ4, เกลียวตัวผู้ M5×0.8

KQ2H06-01S: เกลียวตัวผู้ข้อต่อตรงสำหรับท่อ Φ6, เกลียวตัวผู้ อาร์1/8

KQ2H08-00: ข้อต่อตรงที่มีเส้นผ่านศูนย์กลางเท่ากัน พอร์ตทั้งสองสำหรับท่อ Φ8

KQ2H06-08: ข้อต่อตรงลดขนาด Φ6 ด้านหนึ่ง Φ8 อีกด้านหนึ่ง

ส่วนรหัส	คำอธิบาย
KQ2H	รหัสซีรี่ส์: ข้อต่อสวมเร็วแบบตรง
02/23/04/06/08/10/12/59	เส้นผ่านศูนย์กลางภายนอกของท่อ ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 มม.
M3G/M5/M6	เกลียวตัวผู้ไมโครเมตริก: M3 × 0.5 / M5 × 0.8 / M6 × 1.0
01S/02S/03S/04S	เกลียวตัวผู้ Imperial R: R1/8 / R1/4 / R3/8 / อาร์1/2
-00	เส้นตรงขนาดเส้นผ่านศูนย์กลางเท่ากัน ขนาดท่อเท่ากันที่ปลายทั้งสองข้าง
ตัวเลขคู่ เช่น 06-08	การลดขนาดตรง: เส้นผ่านศูนย์กลางท่อหน้า → เส้นผ่านศูนย์กลางท่อหลัง

4. ข้อกำหนดทางเทคนิคที่สำคัญ

รายการ	พารามิเตอร์
สื่อที่ใช้บังคับ	อากาศอัด แรงดันลบแบบสุญญากาศ
แรงดันใช้งาน	0~1.0MPa; สุญญากาศสูงสุด: -95kPa
อุณหภูมิในการทำงาน	-5°C ~ +60°C
วัสดุตัวเครื่อง	POM เสริม; ด้าย: ทองเหลืองชุบนิกเกิล
วัสดุซีล	ยางไนไตรล์ NBR
ท่อที่เข้ากันได้	ท่อ PU, ท่อไนลอน PA
วิธีการดำเนินงาน	ใส่เพื่อล็อค; แหวนกดเพื่อถอดท่อ

5. รายการข้อมูลจำเพาะของรุ่น

5.1 เกลียวตัวผู้พร้อมเกลียวเมตริกไมโคร

แบบอย่าง	ด้าย	หลอด ΦD
KQ2H02-M3G	M3×0.5	Φ2
KQ2H02-M5	M5×0.8	Φ2
KQ2H23-M3G	M3×0.5	Φ3.2
KQ2H23-M5	M5×0.8	Φ3.2
KQ2H04-M3G	M3×0.5	Φ4
KQ2H04-M5	M5×0.8	Φ4
KQ2H04-M6	M6×1.0	Φ4
KQ2H06-M5	M5×0.8	Φ6
KQ2H06-M6	M6×1.0	Φ6

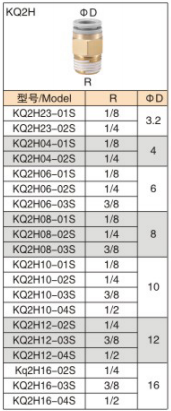

5.2 เกลียวตัวผู้พร้อมเกลียว Imperial R Taper

แบบอย่าง	ด้าย	หลอด ΦD
KQ2H23-01S	อาร์1/8	Φ3.2
KQ2H23-02S	อาร์1/4	Φ3.2
KQ2H04-01S	อาร์1/8	Φ4
KQ2H04-02S	อาร์1/4	Φ4
KQ2H06-01S	อาร์1/8	Φ6
KQ2H06-02S	อาร์1/4	Φ6
KQ2H06-03S	R3/8	Φ6
KQ2H08-01S	อาร์1/8	Φ8
KQ2H08-02S	อาร์1/4	Φ8
KQ2H08-03S	R3/8	Φ8
KQ2H10-01S	อาร์1/8	Φ10
KQ2H10-02S	อาร์1/4	Φ10
KQ2H10-03S	R3/8	Φ10
KQ2H10-04S	อาร์1/2	Φ10
KQ2H12-02S	อาร์1/4	Φ12
KQ2H12-03S	R3/8	Φ12
KQ2H12-04S	อาร์1/2	Φ12
KQ2H16-02S	อาร์1/4	Φ16
KQ2H16-03S	R3/8	Φ16
KQ2H16-04S	อาร์1/2	Φ16

5.3 ซีรี่ส์เส้นผ่านศูนย์กลางเท่ากัน -00

แบบอย่าง	หลอด ΦD
KQ2H02-00	Φ2
KQ2H23-00	Φ3.2
KQ2H04-00	Φ4
KQ2H06-00	Φ6
KQ2H08-00	Φ8
KQ2H10-00	Φ10
KQ2H12-00	Φ12
KQ2H16-00	Φ16

5.4 การลดชุดตรง

แบบอย่าง	หลอด 1	หลอด ②
KQ2H02-23	Φ2	Φ3.2
KQ2H02-04	Φ2	Φ4
KQ2H23-04	Φ3.2	Φ4
KQ2H23-06	Φ3.2	Φ6
KQ2H04-06	Φ4	Φ6
KQ2H06-08	Φ6	Φ8
KQ2H08-10	Φ8	Φ10
KQ2H10-12	Φ10	Φ12
KQ2H12-16	Φ12	Φ16

6. สถานการณ์การใช้งาน

•การจับคู่ท่อจ่ายอากาศและการดูดซับสำหรับเครื่องกำเนิดสุญญากาศ ZH / BM / PBM / PBX

• ท่อสำหรับไมโครซิลินเดอร์และโซลินอยด์วาล์วบนอุปกรณ์อัตโนมัติ การติดตั้งในพื้นที่จำกัด

• สาขาสายอากาศหลัก ข้อต่อชนท่อที่มีเส้นผ่านศูนย์กลางเท่ากัน หรือการเปลี่ยนขนาดท่อ

• จิ๊กทดสอบนิวแมติก วงจรนิวแมติกส์ของหุ่นยนต์

7. หมายเหตุการติดตั้ง

1. ตัดท่อให้แบนโดยไม่มีเสี้ยน ครีบจะขีดข่วนวงแหวนซีล และทำให้เกิดการรั่วไหลของอากาศหรือสุญญากาศ

2. ใส่ท่อเข้าไปจนสุดเพื่อเข้าที่เพื่อยึดขากรรไกร กดแหวนปลดล็อคก่อนดึงท่อออกเสมอ ไม่เคยดึงแรง

3. แนะนำสำหรับท่อไนลอนแข็ง PU / PA ไม่แนะนำให้ใช้ท่ออ่อน PE แบบผนังบาง

4. ยืนยันความลึกของการแทรกภายใต้สภาวะการทำงานของสุญญากาศ สำหรับรอบแรงดันลบที่เกิดซ้ำ ให้เปรียบเทียบกับข้อต่อเกลียว BPS สำหรับการเลือกทางเลือกอื่น
