ข้อต่อโรตารีแบบนิวแมติก GF Series

ข้อต่อโรตารีแบบนิวเมติก GF Series | SOLIH สหภาพโรตารีอากาศแบบทางเดียวและหลายทาง

ยี่ห้อ: SOLH โดย Richge Technology | ขั้วต่อโรตารี่อากาศแบบหมุนได้ 360 °สำหรับระบบอัตโนมัติ

1. ภาพรวมผลิตภัณฑ์

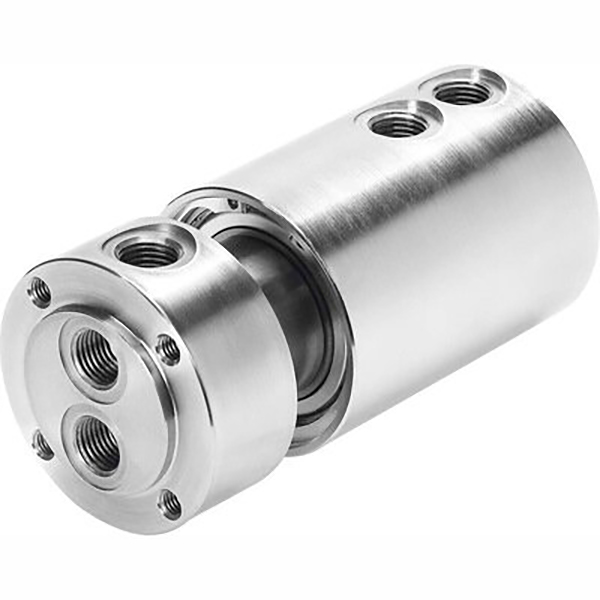

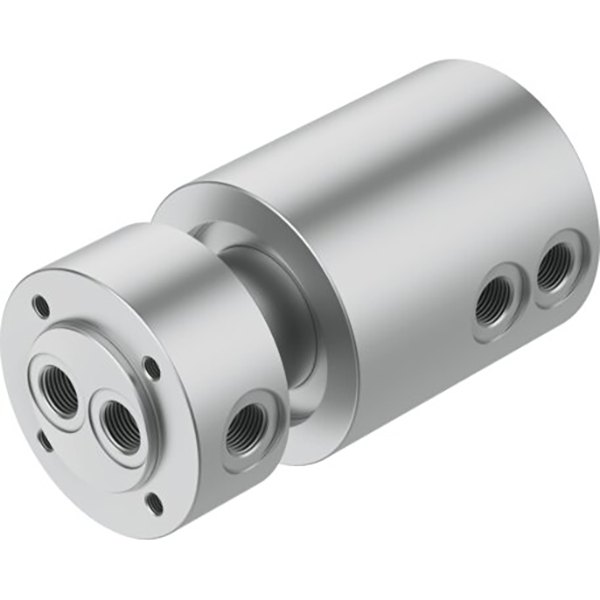

     ซีรีส์ GF คือข้อต่อแบบหมุนแบบทางเดียวและหลายทาง ออกแบบมาเพื่อส่งอากาศอัดอย่างต่อเนื่องจากแหล่งอากาศที่อยู่นิ่งไปยังโต๊ะหมุน ข้อต่อหุ่นยนต์ และส่วนติดตั้งแบบหมุน ป้องกันการพันกันของสายยาง การรั่วไหลของอากาศ และอากาศข้ามระหว่างการหมุน เหมาะสำหรับวงจรนิวแมติกแบบโรตารีอัตโนมัติ

2. ข้อมูลจำเพาะทางเทคนิคหลัก (มาตรฐาน SOLH)

     • ของไหลทำงาน: เครื่องอัดอากาศ รองรับระบบสุญญากาศ

     • ความดันการทำงาน: -0.095～1.0MPa ใช้คู่สำหรับ สุญญากาศ และ แรงดันบวก

     • อุณหภูมิแวดล้อม: -10～60 ℃

     • ความเร็วในการหมุนสูงสุด: 300rpm (รุ่นมาตรฐาน)

     • โครงสร้างการปิดผนึก: ตลับลูกปืนที่มีความแม่นยำ + ซีลแบบหมุนที่ทนทานต่อการสึกหรอ

     • ขนาดพอร์ต: M5, G1/8, G1/4, G3/8, G1/2

     • วัสดุ: ตัวเครื่องอลูมิเนียมอัลลอยด์ น้ำหนักเบา และทนทาน

3. การอ้างอิงรุ่นและพอร์ตด่วน

4. คุณสมบัติผลิตภัณฑ์ที่สำคัญ

     • หมุนฟรี 360° โดยไม่ทำให้ท่อลมพันกัน

     • แรงบิดต่ำ การหมุนราบรื่นโดยไม่เพิ่มภาระของมอเตอร์

     • การปิดผนึกที่เชื่อถือได้ ป้องกันการรั่วไหล และป้องกันอากาศข้ามภายใต้การหมุนเป็นเวลานาน

     • การเชื่อมต่อโดยตรงกับฟิตติ้งแบบสัมผัสเดียวเพื่อให้ติดตั้งง่าย

     • ฟังก์ชั่นคู่สำหรับแรงดันสุญญากาศและแรงดันบวก

     • มีหลายทางสำหรับการควบคุมแบบซิงโครนัสของกระบอกสูบหลายตัว

5. สถานการณ์การใช้งานทั่วไป

     • โต๊ะทำงานแบบหมุน แผ่นกำหนดดัชนี กระบอกหมุน

     • ข้อต่อหุ่นยนต์ อุปกรณ์ควบคุม จิ๊กแบบหมุน และฟิกซ์เจอร์

     • เครื่องจักรบรรจุภัณฑ์ เครื่องพิมพ์สกรีน วงจรนิวแมติกประตูหมุน

     • อุปกรณ์ที่มีการควบคุมแบบหมุนพร้อมกันหลายวงจร
