เครื่องควบคุมแรงดันแบบควบคุมโดยนำร่อง AR Series (SOLH โดย Richge Technology)

ยี่ห้อ:SORH โดย Richge Technology (睿其格科技)

การวางตำแหน่งผลิตภัณฑ์

     ตัวควบคุมที่ดำเนินการโดยนักบิน SOLH AR ครอบคลุมรุ่นเต็ม AR425/435/625/635/825/835/925/935 ซีรี่ส์นี้ใช้โครงสร้างการผ่อนปรนของนักบินภายใน โดยกำหนดเป้าหมายไปที่ท่ออากาศหลักที่มีแรงดันสูงปานกลาง การไหลขนาดใหญ่ ท่ออากาศหลักที่มีความแม่นยำสูงในระยะไกล เมื่อเปรียบเทียบกับตัวควบคุมแบบออกฤทธิ์โดยตรงแบบมาตรฐาน มันให้ความแม่นยำในการควบคุมที่เหนือกว่า ปริมาณงานที่มากกว่า และประสิทธิภาพการป้องกันความผันผวนของแรงดันที่แข็งแกร่งยิ่งขึ้น

โครงสร้างและหลักการทำงาน

     โครงสร้าง: ประเภทการผ่อนปรนของนักบินภายในพร้อมการไล่อากาศของนักบินคงที่

     1. อากาศอัดที่ไหลเข้าจะแยกออกเป็นช่องการไหลหลักและวงจรควบคุมนักบินอิสระ

     2. แรงดันอากาศนำร่องจะดันไดอะแฟรมเพื่อปรับการเปิดของแกนม้วนหลักเพื่อให้แรงดันเอาต์พุตคงที่

     3. ฟังก์ชั่นบรรเทาในตัวจะระบายแรงดันรองส่วนเกินโดยอัตโนมัติเพื่อรักษาแรงดันทางออกให้คงที่

     4. การไหลของอากาศไล่ออกคงที่ที่ประมาณ 5 ลิตร/นาที ช่วยให้มั่นใจได้ถึงการตอบสนองที่รวดเร็วเป็นพิเศษและความแม่นยำในการควบคุมที่โดดเด่น

คุณสมบัติผลิตภัณฑ์ที่สำคัญ

     1. การไหลขนาดใหญ่และระดับแรงดันสูง

     แรงดันใช้งานสูงสุดถึง 1.0 MPa พร้อมแรงดันพิสูจน์ 1.5 MPa ขนาดพอร์ตมีตั้งแต่ 1/4" ถึง 2" ซึ่งเข้ากันได้อย่างลงตัวกับท่อหลักในโรงงานและระบบจ่ายอากาศแบบรวมศูนย์

     2. ความแม่นยำในการควบคุมสูงเป็นพิเศษ

     ฮิสเทรีซิส ≤0.02 MPa และความสามารถในการทำซ้ำ ≤0.01 MPa แรงดันเอาต์พุตยังคงคงที่แม้ภายใต้การเปลี่ยนแปลงอย่างรวดเร็วของแรงดันขาเข้าหรือกระแสไฟกระชากทันที

     3. ช่วงแรงดันคู่ภายในตัวเครื่องที่เหมือนกัน

     3.1 รุ่นต่อท้าย 25: 0.05–0.83 MPa สำหรับงานอุตสาหกรรมแรงดันสูงทั่วไป

     3.2 รุ่นต่อท้าย 35: 0.02–0.20 MPa สำหรับสถานการณ์การควบคุมความแม่นยำแรงดันต่ำ

     4.บูรณาการบรรเทาแรงดันเกินอัตโนมัติ

     ไม่จำเป็นต้องใช้รีลีฟวาล์วภายนอกเพิ่มเติม โครงสร้างบรรเทาในตัวทำให้แรงดันเอาต์พุตคงที่และป้องกันผลกระทบจากแรงดันต่อส่วนประกอบนิวแมติกขั้นปลายน้ำ

     5. โครงสร้างที่มั่นคงและบำรุงรักษาง่าย

     อุณหภูมิในการทำงานอยู่ระหว่าง -5°C ถึง +60°C ตัวเครื่องอะลูมิเนียมอัลลอยด์หล่อขึ้นรูปรองรับการทำงานที่ไม่ต้องหล่อลื่นและการวางแนวการติดตั้งโดยพลการ

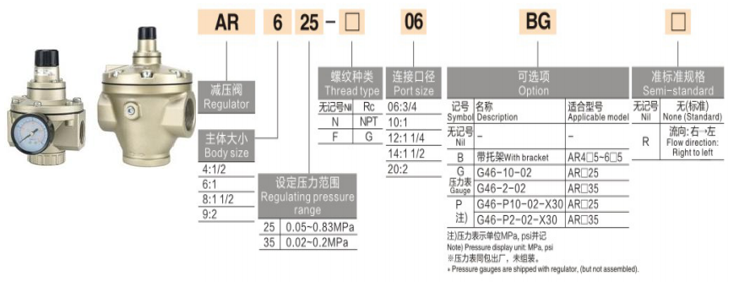

ตารางรุ่นและข้อมูลจำเพาะ

พารามิเตอร์ทางเทคนิคทั่วไป

     1. สื่อที่ใช้บังคับ: อากาศอัดที่แห้งหรือหล่อลื่น

     2. แรงดันขาเข้าสูงสุด: 1.0 MPa

     3. การบริโภคเลือดออกอย่างต่อเนื่อง: ประมาณ. 5 ลิตร/นาที (ANR)

     4. พอร์ตเกจมาตรฐาน: เกลียว 1/4"

     5. ประเภทโครงสร้าง: นักบินภายใน ออกแบบนูน มีเลือดออกคงที่

การใช้งานทั่วไป

     1. ท่อส่งลมหลักของโรงงานและสถานีจ่ายอากาศส่วนกลาง

     2. อุปกรณ์ไหลขนาดใหญ่พร้อมกระบอกสูบขนาดใหญ่ มอเตอร์ลม อุปกรณ์เป่าลมและอบแห้ง

     3. การควบคุมด้วยลมที่แม่นยำ: อุปกรณ์ทดสอบ อุปกรณ์กำหนดตำแหน่ง การควบคุมแรงดึง และเครื่องอัดไฮดรอลิก

     4. ท่อที่มีความผันผวนของแรงดันอย่างรุนแรงและการส่งผ่านอากาศทางไกล

     5. ระบบลดแรงดันสองขั้นตอนตั้งแต่ถังอากาศแรงดันสูงไปจนถึงอุปกรณ์การผลิตแรงดันปานกลาง

สรุปหลัก

     ซีรีส์นำร่อง AR ผสานรวมโครงสร้างนำร่องแบบผ่อนปรนภายใน ความจุการไหลขนาดใหญ่ ความแม่นยำสูง ช่วงแรงดันที่เลือกได้แบบคู่ และฟังก์ชันไล่ลมอัตโนมัติคงที่ ทำหน้าที่เป็นโซลูชันควบคุมแรงดันที่เหมาะสมที่สุดสำหรับช่องลมหลัก อุปกรณ์ที่มีอัตราการไหลสูงและวงจรนิวแมติกแรงดันสูงที่มีความแม่นยำสูง

การเปรียบเทียบการเลือก: Direct AR / Pilot AR / VEX1

     1. AR ที่ออกฤทธิ์โดยตรง (AR20~60): อัตราการไหลน้อย ประหยัด ความแม่นยำในการควบคุมมาตรฐานสำหรับวงจรย่อยขนาดเล็ก

     2. Pilot AR (AR425~935): การไหลปานกลางถึงขนาดใหญ่ ความแม่นยำสูง เหมาะสำหรับท่ออากาศหลักของโรงงานโดยเฉพาะ

     3. ซีรีส์ VEX1: ปริมาณงานขนาดใหญ่พิเศษ การออกแบบท่อไอเสีย 3 พอร์ต การปรับแรงดันแบบหลายขั้นตอน และประสิทธิภาพการผ่อนปรนที่รวดเร็วเป็นพิเศษ
