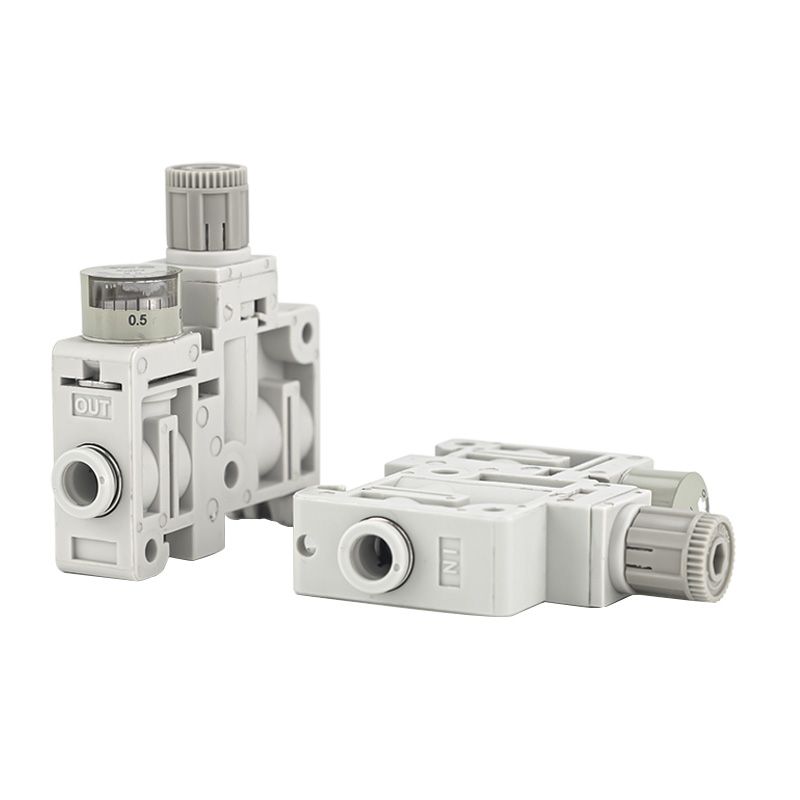

เครื่องปรับความดันขนาดกะทัดรัดพิเศษซีรีส์ ARM5 (ARM5S)

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

การวางตำแหน่งผลิตภัณฑ์

     ตัวควบคุมแรงดันเดี่ยว ARM5 รุ่น ARM5S คือตัวควบคุมแรงดันลูกสูบออกฤทธิ์โดยตรงแคบพิเศษขนาด 14 มม. พร้อมฟังก์ชันการไหลย้อนกลับมาตรฐานในตัว มีขนาดเล็ก มีการติดตั้งแยกอิสระเดี่ยวหรือชุดประกอบแบบซ้อนหลายชั้น ขั้วต่อแบบกดเข้าในตัวแบบสัมผัสเดียวในตัว และการปรับแรงดันที่มีความแม่นยำสูง ตัวควบคุมขนาดเล็กนี้ได้รับการปรับแต่งสำหรับวงจรนิวแมติกขนาดเล็กที่มีข้อกำหนดด้านพื้นที่ที่เข้มงวด

โครงสร้างและหลักการทำงาน

     · โครงสร้างลูกสูบออกฤทธิ์โดยตรง รุ่นโล่งอกเป็นรุ่นมาตรฐาน รุ่นที่ไม่ใช่แบบโล่งอกเป็นตัวเลือก

     · การออกแบบการไหลย้อนกลับแบบมาตรฐานช่วยให้สามารถไหลย้อนกลับจากช่องทางออกไปยังช่องทางเข้าได้

     · อุปกรณ์ข้อต่อแบบกดในตัวมีให้เลือกทั้งแบบตรงและแบบข้อศอกสำหรับท่อ φ4, φ6, 5/32" และ 1/4"

     · โซลูชันการติดตั้งสองแบบ: การติดตั้งแผงโดยตรงและการติดตั้งรางปีกนก (DIN Rail)

     · ตัวเครื่องน้ำหนักเบาเป็นพิเศษเพียง 33 กรัม

คุณสมบัติหลักที่สำคัญ

     1. ตัวเครื่องแคบเป็นพิเศษขนาด 14 มม. ความกว้างของตัวเครื่องเพียง 14 มม. โดยปริมาตรลดลงเหลือ 1/7 ของเรกูเลเตอร์มาตรฐาน AR20 ทั่วไป ติดตั้งได้อย่างลงตัวกับเครื่องจักรแบบฝัง แผงควบคุม และอุปกรณ์จับยึดขนาดเล็กขนาดกะทัดรัด

     2. แรงดันที่ปรับได้ความแม่นยำสูง ช่วงแรงดันที่ปรับได้ครอบคลุม 0.05–0.7 MPa รุ่นบรรเทามาตรฐานจะปล่อยแรงดันส่วนเกินโดยอัตโนมัติเพื่อเอาต์พุตที่เสถียร ตัวเลือกรุ่น non-relief มอบประสิทธิภาพการกักเก็บแรงดันที่เหนือกว่า

     3. ฟังก์ชั่นการไหลย้อนกลับมาตรฐานในตัว ช่องภายในจะเปิดโดยอัตโนมัติเมื่อแรงดันทางออกเกินแรงดันขาเข้า สามารถติดตั้งดาวน์สตรีมของโซลินอยด์วาล์วได้โดยตรง เพื่อลดความซับซ้อนของโครงร่างวงจรอากาศโดยรวม

     4. ตัวเชื่อมต่อที่ยืดหยุ่นและวิธีการติดตั้งหลายแบบข้อต่อตรงและข้อศอกสามารถใช้แทนกันได้สำหรับพอร์ตทางเข้าและทางออก ตัวควบคุมรองรับการยึดโดยตรงและการซ้อนราง DIN พร้อมเกจวัดความดันที่ติดตั้งด้านข้างซึ่งเป็นอุปกรณ์เสริมที่ระดับ 0.8MPa

     5. ทนต่อการกัดกร่อนและอายุการใช้งานยาวนาน ตัวเรือนเรซินผสมและอลูมิเนียมอัลลอยด์ทนทานต่อการกัดกร่อน อุณหภูมิแวดล้อมที่ใช้บังคับอยู่ในช่วงตั้งแต่ -5°C ถึง +60°C การทำงานที่ไม่ต้องหล่อลื่นช่วยให้มั่นใจถึงประสิทธิภาพการปั่นจักรยานในระยะยาวที่มั่นคง

ตารางข้อมูลจำเพาะทางเทคนิค

คำอธิบายรหัสรุ่น

ตัวอย่าง: ARM5SA-07-A

     · ARM5S: ตัวตัวควบคุมอิสระเดี่ยว

     · A: ตัวยึดรางปีกนก (DIN Rail) B: การติดตั้งแผงโดยตรง

     · 07: โครงสร้างข้อต่อฟิตติ้ง (เข้าตรง + ออกตรงสำหรับสายยาง φ6)

     · A: มีเกจวัดความดันด้านข้าง ว่างเปล่า = ไม่มีเกจ

สถานการณ์การใช้งานทั่วไป

     อุปกรณ์อัตโนมัติขนาดเล็กและอุปกรณ์จับยึดที่มีความแม่นยำสำหรับอุปกรณ์อิเล็กทรอนิกส์ 3C อุปกรณ์ทางการแพทย์ และหุ่นยนต์ขนาดเล็ก เค้าโครงอุปกรณ์ที่มีพื้นที่การติดตั้งจำกัดมาก การควบคุมความแม่นยำของการไหลระดับไมโคร: การเป่าลม การดูดสูญญากาศ การจ่ายของเหลว และการกระตุ้นการกำหนดตำแหน่ง ระบบการวางซ้อนท่อร่วมหลายวงจร รองรับสถานีที่เชื่อมต่อถึง 10 สถานี การติดตั้งซีรีส์หลังโซลินอยด์วาล์วที่ใช้ลักษณะการไหลย้อนกลับ

สรุปประโยคเดียว

     เครื่องปรับแรงดันขนาดเล็ก ARM5S มีโครงสร้างลูกสูบแคบพิเศษ 14 มม. การออกแบบการไหลย้อนกลับแบบมาตรฐาน อุปกรณ์แบบกดเข้าในตัว การติดตั้งแบบเดี่ยว/ท่อร่วม และตัวเครื่องน้ำหนักเบาเพียง 33 กรัม ซึ่งทำหน้าที่เป็นโซลูชันที่ต้องการสำหรับการควบคุมแรงดันลมที่มีความแม่นยำสูงระดับไมโคร ชื่อ Meta และคำอธิบาย Meta ชื่อ Meta: ARM5S 14 มม. เครื่องควบคุมแรงดันขนาดเล็กพิเศษขนาดกะทัดรัด | คำอธิบายเมตาของเทคโนโลยี Richge: อุปกรณ์ควบคุมนิวแมติกขนาดเล็ก Richge ARM5S พร้อมการไหลย้อนกลับแบบมาตรฐาน ตัวยึดท่อร่วมราง DIN การออกแบบน้ำหนักเบา 33g สำหรับวงจรอัตโนมัติที่มีความแม่นยำขนาดเล็ก
