อุปกรณ์เสริมสวิตช์เกียร์แรงดันต่ำที่ผลิตโดย Richge Technology Co., Ltd สรุปและพารามิเตอร์ทางเทคนิค？

I. ภาพรวมผลิตภัณฑ์

  ในฐานะผู้ผลิตอุปกรณ์เสริมสวิตช์เกียร์แรงดันต่ำระดับมืออาชีพ บริษัท Richge Technology Co., Ltd. (Richge Technology) นำเสนอซีรีส์ผลิตภัณฑ์และรุ่นที่หลากหลาย เหมาะสำหรับสวิตช์เกียร์แรงดันต่ำที่มีข้อกำหนดเฉพาะและสถานการณ์การใช้งานที่แตกต่างกัน ด้วยคุณภาพ ความน่าเชื่อถือ และการออกแบบเชิงนวัตกรรมคุณภาพสูง และมีการใช้กันอย่างแพร่หลายในระบบไฟฟ้า ระบบอัตโนมัติทางอุตสาหกรรม วิศวกรรมไฟฟ้าในอาคาร และสาขาอื่นๆ

  อุปกรณ์เสริมสวิตช์เกียร์แรงดันต่ำของ Richge มีลักษณะดังต่อไปนี้:

• ความครอบคลุมทั้งซีรีส์: ผลิตภัณฑ์มากกว่า 1,000 ประเภท เข้ากันได้กับระบบสวิตช์เกียร์ต่างๆ เช่น MNS, GCS, GCK, R-Blokset, R-Okken และ R-8PT
• ความน่าเชื่อถือสูง: ปฏิบัติตามมาตรฐานสากลและในประเทศอย่างเคร่งครัดเพื่อให้การทำงานมีเสถียรภาพภายใต้สภาพการทำงานต่างๆ
• การออกแบบแบบแยกส่วน: อำนวยความสะดวกในการติดตั้ง การบำรุงรักษา และการอัพเกรด
• ความเข้ากันได้ที่แข็งแกร่ง: เข้ากันได้กับสวิตช์เกียร์แรงดันต่ำของหลายยี่ห้อ

ครั้งที่สอง ประเภทผลิตภัณฑ์หลักและพารามิเตอร์ทางเทคนิค

2.1 ซีรี่ส์ขั้วต่อวงจรหลัก

   ขั้วต่อวงจรหลักเป็นส่วนประกอบหลักของสวิตช์เกียร์แรงดันต่ำ ซึ่งรับผิดชอบการเชื่อมต่อทางไฟฟ้าและการสนับสนุนทางกลของวงจรหลัก Richge มีคอนเน็กเตอร์วงจรหลักหลายรุ่น เหมาะสำหรับพิกัดกระแสไฟและข้อกำหนดในการติดตั้งที่แตกต่างกัน

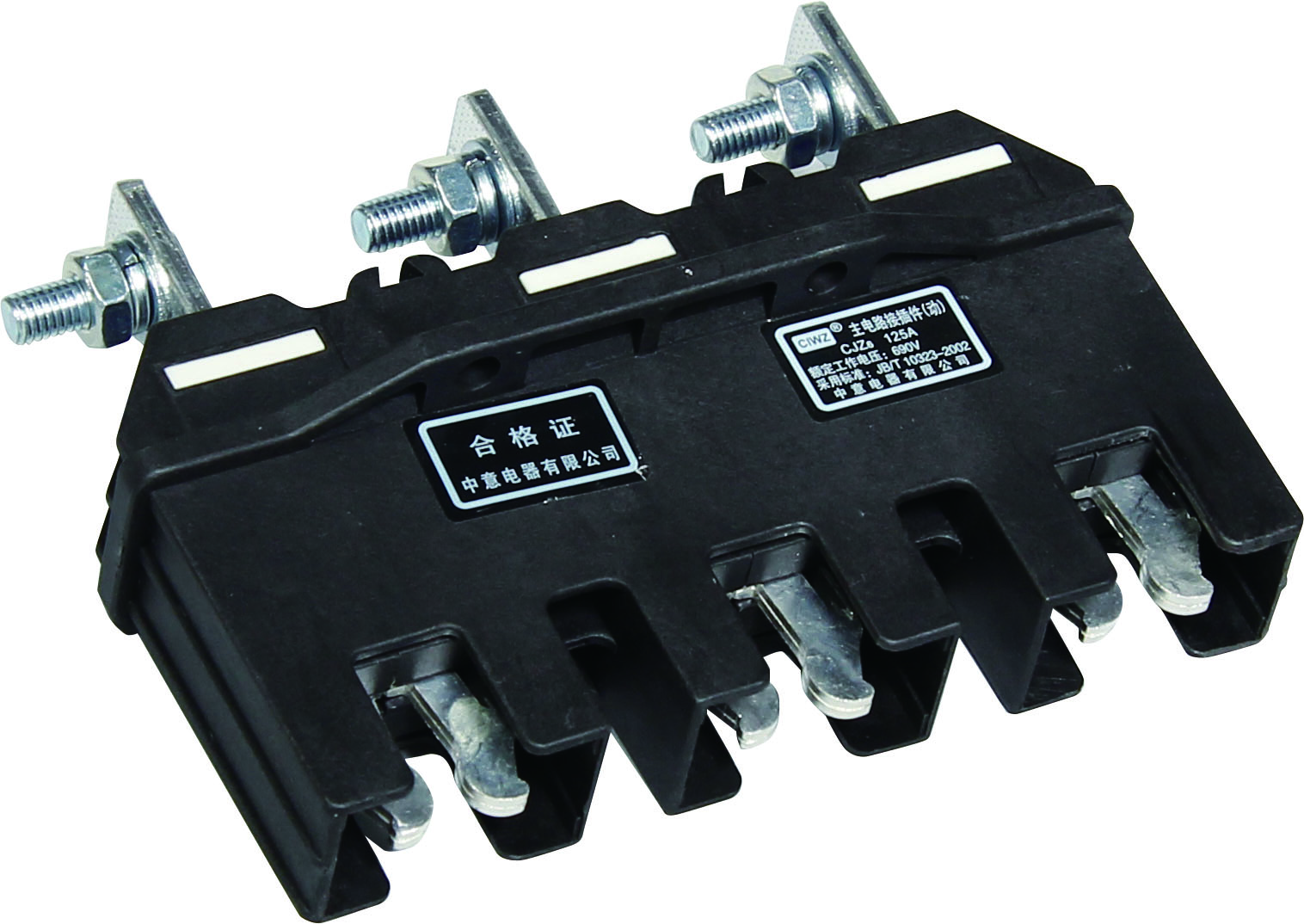

2.1.1 ขั้วต่อวงจรหลักซีรีส์ CJZ6

    คอนเน็กเตอร์วงจรหลักซีรีส์ CJZ6 เหมาะสำหรับพิกัดกระแสตั้งแต่ 125A ถึง 630A โดยมีคุณสมบัติดังต่อไปนี้:

• จัดอันดับปัจจุบัน: 125A, 250A, 400A, 630A
•  แรงดันไฟฟ้า: AC 660V
•  หมายเลขเสา: 3 เสา 4 เสา
• ระดับการป้องกัน: IP40 (พร้อมฝาครอบป้องกัน)
• อุณหภูมิที่เพิ่มขึ้น: ≤60K (ที่กระแสไฟที่กำหนด)
• วัสดุ: ตัวนำโลหะผสมทองแดง, เปลือกพลาสติกทนไฟ
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	จัดอันดับปัจจุบัน (A)	หมายเลขขั้วโลก	ระดับการป้องกัน	สถานการณ์การใช้งาน
CJZ6-125A/3	125	3	IP40	ตู้ลิ้นชักขนาดเล็ก
CJZ6-250A/3	250	3	IP40	ตู้ลิ้นชักขนาดกลาง
CJZ6-400A/3	400	3	IP40	ตู้ลิ้นชักขนาดใหญ่
CJZ6-630A/3	630	3	IP40	วงจรความจุสูง
CJZ6-125A/4	125	4	IP40	ระบบสามเฟสสี่สาย
CJZ6-250A/4	250	4	IP40	ระบบสามเฟสสี่สาย
CJZ6-400A/4	400	4	IP40	ระบบสามเฟสสี่สาย
CJZ6-630A/4	630	4	IP40	ระบบสี่สายสามเฟสความจุสูง

2.1.2 ขั้วต่อวงจรหลักซีรีส์ CJZ10

   ตัวเชื่อมต่อวงจรหลักซีรีส์ CJZ10 เป็นผลิตภัณฑ์ที่มีประสิทธิภาพสูง เหมาะสำหรับสถานการณ์ที่มีความต้องการสูงกว่า:

• จัดอันดับปัจจุบัน: 125A, 250A, 400A, 630A
• แรงดันไฟฟ้า: AC 660V
•  จำนวนเสา: 3 เสา
• ระดับการป้องกัน: IP40 (พร้อมฝาครอบป้องกัน)
• การออกแบบพิเศษ: ติดตั้งประตูป้องกัน IP40
• วิธีการใช้งาน: กลไกการทำงานแบบข้อเหวี่ยง
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	จัดอันดับปัจจุบัน (A)	หมายเลขขั้วโลก	ระดับการป้องกัน	ฟังก์ชั่นพิเศษ
CJZ10-125A/3	125	3	IP40	มีประตูป้องกัน
CJZ10-250A/3	250	3	IP40	มีประตูป้องกัน
CJZ10-400A/3	400	3	IP40	มีประตูป้องกัน
CJZ10-630A/3	630	3	IP40	มีประตูป้องกัน

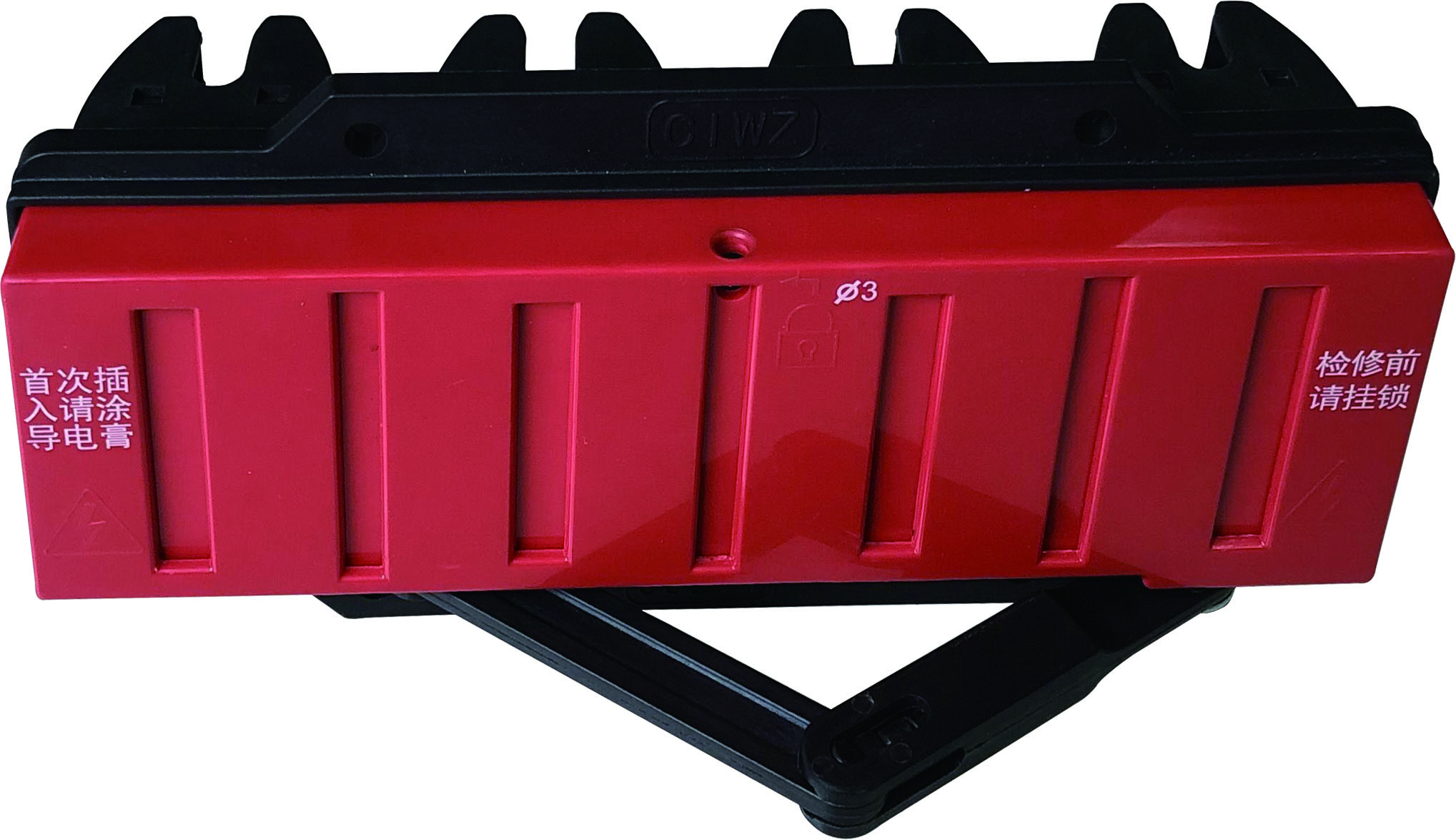

2.1.3 ขั้วต่อคู่ซีรีส์ CJZ11

   ขั้วต่อคู่ซีรีส์ CJZ11 เหมาะสำหรับสถานการณ์พิเศษที่ต้องการการเชื่อมต่อวงจรคู่:

• จัดอันดับปัจจุบัน: 250A, 400A, 630A
• แรงดันไฟฟ้า: AC 660V
•  จำนวนเสา: 3 เสา
• การออกแบบพิเศษ: ขั้วต่อคู่พร้อมวาล์ว
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐานเช่น MNS, GCS, GCK, OKKEN, LOKSET และ 8PT

แบบอย่าง	จัดอันดับปัจจุบัน (A)	หมายเลขขั้วโลก	คุณสมบัติ
CJZ11-250A/3	250	3	ขั้วต่อคู่พร้อมวาล์ว
CJZ11-400A/3	400	3	ขั้วต่อคู่พร้อมวาล์ว
CJZ11-630A/3	630	3	ขั้วต่อคู่พร้อมวาล์ว

2.2 ซีรีย์ขั้วต่อวงจรเสริม

     ขั้วต่อวงจรเสริมใช้สำหรับการเชื่อมต่อวงจรรองเพื่อให้ทราบถึงฟังก์ชันการควบคุม การป้องกัน และการส่งสัญญาณ

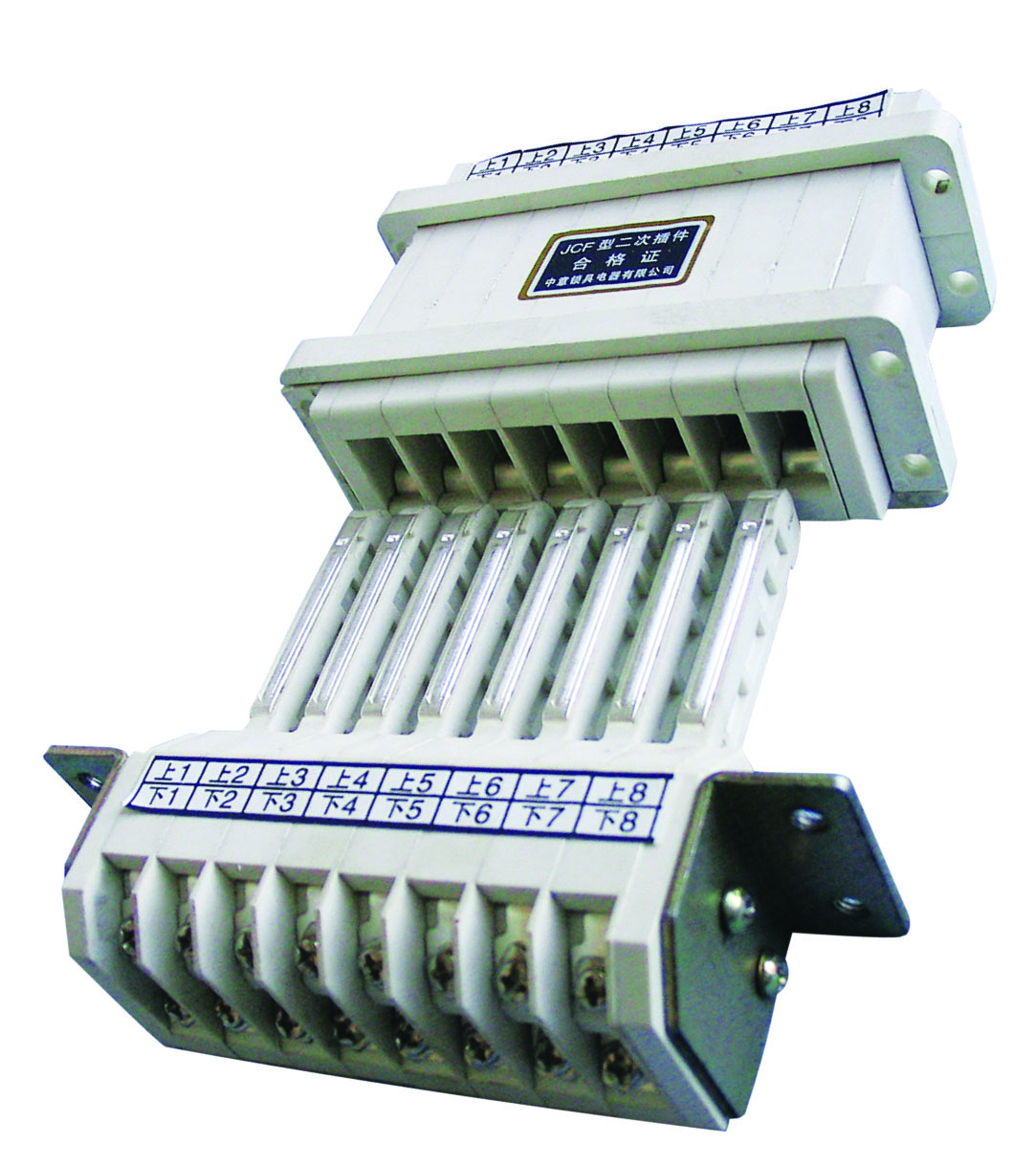

2.2.1 ขั้วต่อวงจรเสริมซีรีส์ JCF10

   คอนเนคเตอร์วงจรเสริม JCF10 ซีรีส์มีคุณสมบัติดังต่อไปนี้:

• จัดอันดับปัจจุบัน: 10A
• แรงดันไฟฟ้า: AC 380V/DC 250V
• จำนวนผู้ติดต่อ: 3, 5, 6, 8, 10, 13, 15, 16, 18 จุด
•  วิธีการเชื่อมต่อ: ประเภทปลั๊กอิน
• วัสดุ: เปลือกพลาสติกทนไฟ หน้าสัมผัสชุบเงิน
• สวิตช์เกียร์ที่ใช้งานได้: ตู้ต่างๆ เช่น MNS, GCS, GCK, OKKEN,

แบบอย่าง	จำนวนผู้ติดต่อ	จัดอันดับปัจจุบัน (A)	แรงดันไฟฟ้า (V)	ฉากการใช้งาน
เจซีเอฟ10-10/3	3	10	เอซี 380/ดีซี 250	วงจรควบคุมอย่างง่าย
เจซีเอฟ10-10/5	5	10	เอซี 380/ดีซี 250	การควบคุมความเล็กของคอมพ์ปานกลาง
เจซีเอฟ10-10/6	6	10	เอซี 380/ดีซี 250	การควบคุมแบบมัลติฟังก์ชั่น
เจซีเอฟ10-10/8	8	10	เอซี 380/ดีซี 250	วงจรควบคุมที่ซับซ้อน
เจซีเอฟ10-10/10	10	10	เอซี 380/ดีซี 250	การส่งสัญญาณมัลติฟังก์ชั่น
เจซีเอฟ10-10/53	13	10	เอซี 380/ดีซี 250	ฟังก์ชั่นการควบคุมเพิ่มเติม
เจซีเอฟ10-10/58	15	10	เอซี 380/ดีซี 250	ระบบสัญญาณที่ซับซ้อน
เจซีเอฟ10-10/59	16	10	เอซี 380/ดีซี 250	บูรณาการสูงในระบบควบคุม
เจซีเอฟ10-10/61	18	10	เอซี 380/ดีซี 250	ระบบควบคุมที่ซับซ้อนเป็นพิเศษ

2.2.2 ขั้วต่อวงจรเสริมการเดินสายไฟด้านข้าง

   ขั้วต่อวงจรเสริมแบบเดินสายไฟด้านข้างเหมาะสำหรับข้อกำหนดการติดตั้งพิเศษที่ต้องมีการเชื่อมต่อด้านข้าง:

• จัดอันดับปัจจุบัน: 10A
• แรงดันไฟฟ้า: AC 380V/DC 250V
• จำนวนผู้ติดต่อ: 12, 16, 20, 24, 26, 30 คะแนน
• วิธีการเชื่อมต่อ: ประเภทสายไฟด้านข้าง
•  สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	จำนวนผู้ติดต่อ	จัดอันดับปัจจุบัน (A)	แรงดันไฟฟ้า (V)	คุณสมบัติ
เจซีเอฟ2-6/12	12	10	เอซี 380/ดีซี 250	สายไฟด้านข้าง
เจซีเอฟ2-8/59	16	10	เอซี 380/ดีซี 250	สายไฟด้านข้าง
เจซีเอฟ2-10/20	20	10	เอซี 380/ดีซี 250	สายไฟด้านข้าง
เจซีเอฟ2-12/24	24	10	เอซี 380/ดีซี 250	สายไฟด้านข้าง
เจซีเอฟ2-13/26	26	10	เอซี 380/ดีซี 250	สายไฟด้านข้าง
เจซีเอฟ2-15/30	30	10	เอซี 380/ดีซี 250	สายไฟด้านข้าง

2.3 ชุดกลไกการทำงาน

   กลไกการทำงานใช้ในการผลัก ดึงออก และล็อคสวิตช์เกียร์แบบลิ้นชักเพื่อให้มั่นใจในการทำงานที่ปลอดภัยและเชื่อถือได้

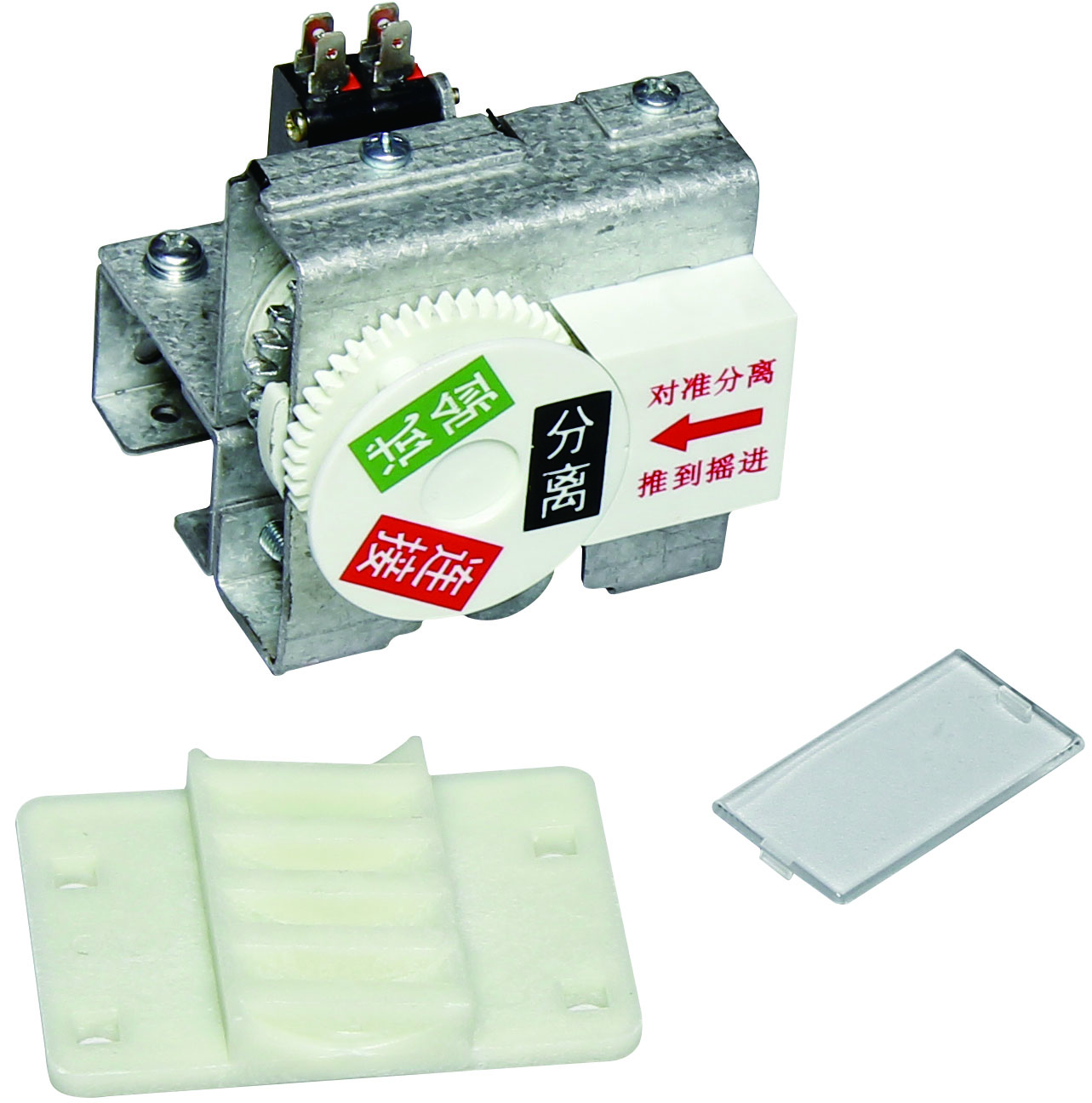

2.3.1 ชุดกลไกขับเคลื่อน MD

   กลไกขับเคลื่อน MD เหมาะสำหรับตู้ลิ้นชักขนาดต่างๆ:

• พิกัดกระแส: กำหนดโดยการใช้งาน
• วิธีการใช้งาน: การขับเคลื่อนด้วยมือ
• การออกแบบโครงสร้าง: แข็งแรงและทนทาน
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	ขนาดลิ้นชักที่ใช้งานได้	คุณสมบัติ
CXJG-9-69-8	ขนาดมาตรฐาน	กลไกการขับเคลื่อน
CXJG-9-82-8	ขนาดมาตรฐาน	กลไกการขับเคลื่อน
CXJG-9-82-10	ขนาดมาตรฐาน	กลไกการขับเคลื่อน
CXJG-9-119-8	ขนาดมาตรฐาน	กลไกการขับเคลื่อน
CXJG-9-119-10	ขนาดมาตรฐาน	กลไกการขับเคลื่อน
CXJG-9-145-10	ขนาดมาตรฐาน	กลไกการขับเคลื่อน

2.3.2 ชุดมือจับสวิง

   ที่จับแบบสวิงใช้สำหรับควบคุมและจัดตำแหน่งลิ้นชัก:

• วัสดุ: เหล็กคุณภาพสูง
• การรักษาพื้นผิว: การรักษาป้องกันการกัดกร่อน
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	คำอธิบาย	สถานการณ์การใช้งาน
ข้อเหวี่ยง CXJG-9	มือจับสวิง	การทำงานของลิ้นชัก

2.3.3 ชุดมือจับ F-Type

  ที่จับแบบ F เหมาะสำหรับตู้ลิ้นชักที่มีความสูงต่างกัน:

• วัสดุ: พลาสติกความแข็งแรงสูง
•  การรักษาพื้นผิว: การออกแบบป้องกันการลื่น
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	คำอธิบาย	ความสูงของลิ้นชักที่ใช้งานได้
F2 L=65	ด้ามจับแบบ F	ลิ้นชัก 1 ชิ้น
F3 L=80	ด้ามจับแบบ F	ลิ้นชัก 2 ชิ้น
F4 L=120	ด้ามจับแบบ F	ลิ้นชัก 3 ชิ้น

2.4 ชุดรองรับบัสบาร์

   ส่วนรองรับบัสบาร์ใช้สำหรับยึดและรองรับบัสบาร์เพื่อให้มั่นใจถึงความเสถียรของการเชื่อมต่อทางไฟฟ้าและความแข็งแรงทางกล

2.4.1 ซีรี่ส์รองรับ Busbar แนวตั้ง

   รองรับบัสบาร์แนวตั้งมีคุณสมบัติดังต่อไปนี้:

• วัสดุ: วัสดุฉนวนความแข็งแรงสูง
• แรงดันไฟฟ้า: AC 660V
• จัดอันดับปัจจุบัน: กำหนดโดยข้อกำหนดบัสบาร์
• ขนาดบัสบาร์ที่ใช้งานได้: 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 มม.²
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	ขนาดบัสบาร์ที่ใช้งานได้ (มม.)	มาเทเรีย	lคุณสมบัติ
ZMJ3-6×30	6×30	วัสดุฉนวนที่มีความแข็งแรงสูง	รองรับบัสบาร์แนวตั้ง
ZMJ3-6×40	6×40	วัสดุฉนวนที่มีความแข็งแรงสูง	รองรับบัสบาร์แนวตั้ง
ZMJ3-6×50	6×50	วัสดุฉนวนที่มีความแข็งแรงสูง	รองรับบัสบาร์แนวตั้ง
ZMJ3-6×60	6×60	วัสดุฉนวนที่มีความแข็งแรงสูง	รองรับบัสบาร์แนวตั้ง
ZMJ3-6×80	6×80	วัสดุฉนวนที่มีความแข็งแรงสูง	รองรับบัสบาร์แนวตั้ง
ZMJ3-6×100	6×100	วัสดุฉนวนที่มีความแข็งแรงสูง	รองรับบัสบาร์แนวตั้ง
ZMJ3-6×120	6×120	วัสดุฉนวนที่มีความแข็งแรงสูง	รองรับบัสบาร์แนวตั้ง

2.5 ชุดอุปกรณ์เสริมสวิตช์เกียร์

   อุปกรณ์เสริมสวิตช์เกียร์ ได้แก่ บานพับ ตัวล็อคประตู รางนำ ฯลฯ ซึ่งรับประกันความสมบูรณ์ของโครงสร้างและความสะดวกในการใช้งานของสวิตช์เกียร์

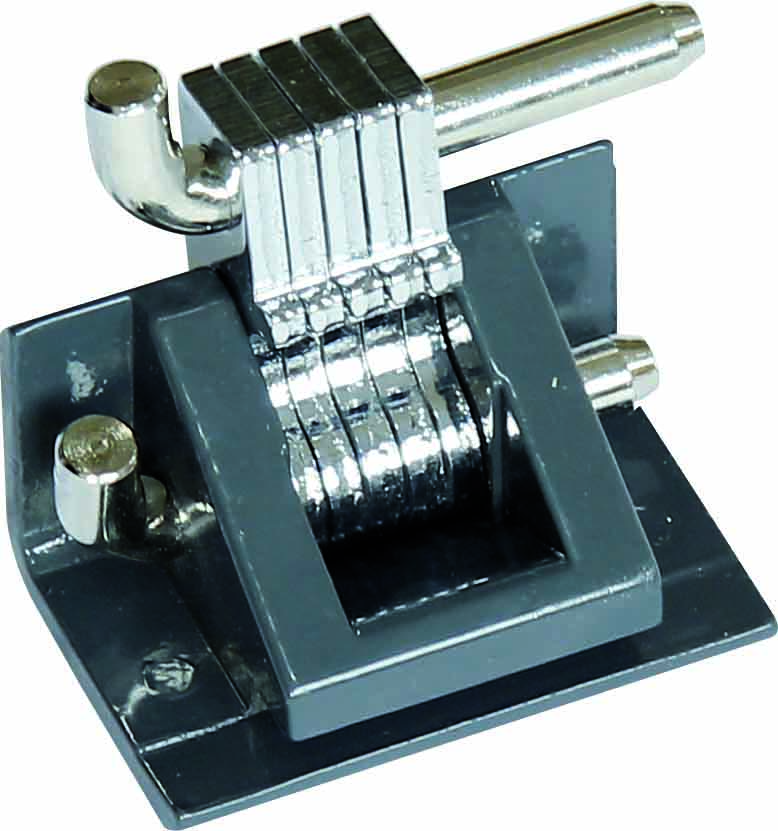

2.5.1 ชุดบานพับประตู

   บานพับประตูใช้สำหรับเชื่อมต่อและหมุนแผงประตูสวิตช์เกียร์:

•  วัสดุ: เหล็กคุณภาพสูง
• การรักษาพื้นผิว: การรักษาป้องกันการกัดกร่อน
• ความสูงของแผงประตูที่ใช้งานได้: รุ่นต่างๆ เหมาะสำหรับแผงประตูที่มีความสูงต่างกัน
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	คำอธิบาย	ฉากการใช้งาน
เอ็มแอลบีเค 300516R	บานพับประตู 1	แผงประตูมาตรฐาน
เอ็มแอลบีเค 300517R	บานพับประตู 2	แผงประตูมาตรฐาน
เอ็มแอลบีเค 300518R	บานพับประตู 3	แผงประตูมาตรฐาน
เอ็มแอลบีเค 300519R	บานพับประตู 4	แผงประตูมาตรฐาน
เอ็มแอลบีเค 300522R	บานพับประตู	แผงประตูมาตรฐาน
เอ็มแอลบีเค 300523R	บานพับประตู	แผงประตูมาตรฐาน
เอ็มแอลบีเค 300525R	บานพับประตูซ้าย	แผงประตูทรงสูง (>1ม.)
เอ็มแอลบีเค 300526R	บานพับประตูขวา	แผงประตูทรงสูง (>1ม.)

2.5.2 ชุดล็อคประตู

   ล็อคประตูใช้สำหรับการป้องกันความปลอดภัยของสวิตช์เกียร์:

• วัสดุ: เหล็กคุณภาพสูง
• การรักษาพื้นผิว: การรักษาป้องกันการกัดกร่อน
• สวิตช์เกียร์ที่ใช้งานได้: สวิตช์เกียร์มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	คำอธิบาย	คุณสมบัติ
MS705 H3	ล็อคประตู	ล็อคประตูมาตรฐาน
MS735	ล็อคประตู	ล็อคประตูขั้นสูง

2.5.3 ซีรี่ส์รางนำ

   รางนำใช้สำหรับรองรับและเลื่อนลิ้นชัก:

• วัสดุ: เหล็กคุณภาพสูง
• การรักษาพื้นผิว: การรักษาป้องกันการกัดกร่อน
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	คำอธิบาย	สถานการณ์การใช้งาน
ฮันล์ 200022p1g	MNS รางเลื่อนซ้าย - 420mm	รางนำทางด้านซ้าย
ฮันล์ 200022p2g	MNS รางไกด์ขวา - 420 มม	รางนำด้านขวา

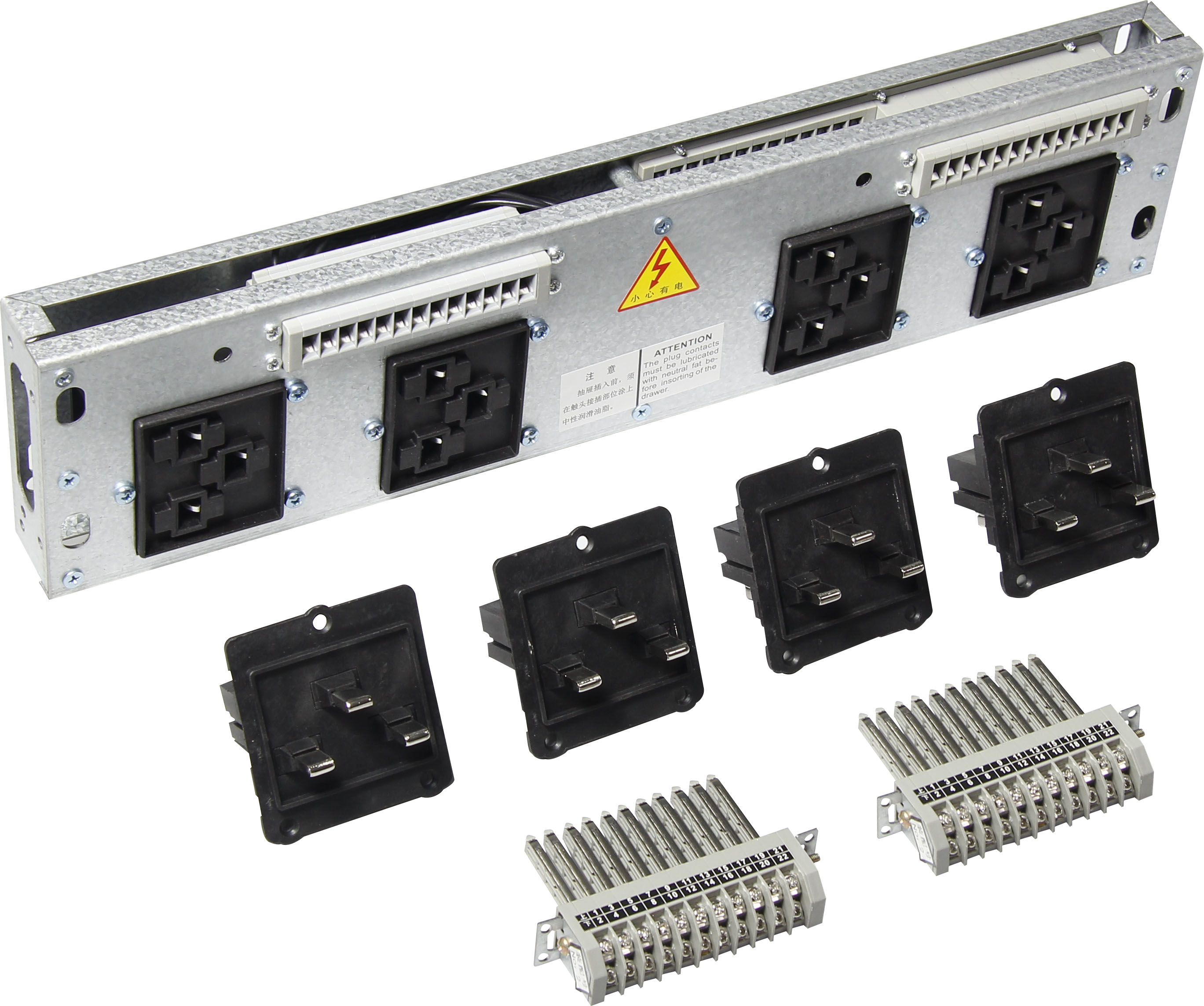

2.6 ชุดอะแดปเตอร์จ่ายไฟ

   อะแดปเตอร์จ่ายไฟใช้สำหรับเชื่อมต่อและกระจายวงจรย่อยเพื่อปรับปรุงความยืดหยุ่นและความสามารถในการขยายของสวิตช์เกียร์

2.6.1 1/4 อะแดปเตอร์จ่ายไฟวงจร

   อะแดปเตอร์จ่ายไฟวงจร 1/4 เหมาะสำหรับวงจรย่อยความจุต่ำ:

•  พิกัดกระแส: กำหนดโดยการใช้งาน
• วิธีการเชื่อมต่อ: ประเภทปลั๊กอิน
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	คำอธิบาย	สถานการณ์การใช้งาน
175×549-B-1/4-55S	อะแดปเตอร์จ่ายไฟวงจร 1/4	สาขาที่มีความจุต่ำ
175×549-B-1/4-55SC	อะแดปเตอร์จ่ายไฟวงจร 1/4 (สายไฟด้านข้าง)	กิ่งก้านความจุต่ำ (สายไฟด้านข้าง)

2.6.2 1/2 อะแดปเตอร์จ่ายไฟวงจร

   อะแดปเตอร์จ่ายไฟวงจร 1/2 เหมาะสำหรับวงจรย่อยที่มีความจุปานกลาง:

• พิกัดกระแส: กำหนดโดยการใช้งาน
•  วิธีการเชื่อมต่อ: ประเภทปลั๊กอิน
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	คำอธิบาย	สถานการณ์การใช้งาน
175×549-B-283-55S	อะแดปเตอร์จ่ายไฟวงจร 1/2	สาขาที่มีความจุปานกลาง
175×549-B-283-55SC	1/2 วงจร Powerอะแดปเตอร์กระจายความจุปานกลาง (สายไฟด้านข้าง)	สาขา (สายไฟด้านข้าง)

2.6.3 อะแดปเตอร์จ่ายไฟแบบผสม

   อะแดปเตอร์จ่ายไฟแบบผสมช่วยให้วงจรย่อยที่มีข้อกำหนดเฉพาะต่างกันอยู่ในโมดูลเดียวกัน:

• พิกัดกระแส: กำหนดโดยการใช้งาน
• วิธีการเชื่อมต่อ: ประเภทปลั๊กอิน
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	คำอธิบาย	คุณสมบัติ
175×549-B - คละ - 55S	อะแดปเตอร์จ่ายไฟแบบผสม	ผสมผสานกับคุณสมบัติหลายประการ
175×549-B - คละ - 55SC	อะแดปเตอร์จ่ายไฟแบบผสม (สายไฟด้านข้าง)	ผสมหลายสเปค (เดินสายไฟข้าง)

2.7 ซีรี่ส์การวัดและการแสดงผล

   ผลิตภัณฑ์ในกลุ่มการวัดและการแสดงผลใช้สำหรับการตรวจสอบและแสดงพารามิเตอร์ทางไฟฟ้าของสวิตช์เกียร์

2.7.1 ซีรี่ส์แผงการวัด

    แผงการวัดใช้สำหรับการติดตั้งเครื่องมือวัดและส่วนประกอบควบคุม:

• วัสดุ: เหล็กคุณภาพสูง
• การรักษาพื้นผิว: การรักษาป้องกันการกัดกร่อน
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	คำอธิบาย	สถานการณ์การใช้งาน
CFBK-5	แผงการวัด	ความสูง 0.75U
ซีเอฟบีเค-9	แถบแผงพลาสติก 1/4	การวัดขนาดเล็ก
CFBK-10	แถบแผง 1/4	การวัดขนาดเล็ก
ซีเอฟบีเค-9.1	แถบแผงพลาสติก 1/4	การวัดขนาดเล็ก
CFBK-10.1	แถบแผงโลหะ 1/4	การวัดขนาดเล็ก
CFBK-7	1/2 แถบแผงพลาสติก	การวัดขนาดกลาง
ซีเอฟบีเค-8	1/2 แถบแผงโลหะ	การวัดขนาดกลาง
CFBK-7.1	1/2 แถบแผงพลาสติก	การวัดขนาดกลาง
CFBK-8.1	1/2 แถบแผงโลหะ	การวัดขนาดกลาง

2.8 อุปกรณ์เสริมอื่นๆ

   นอกเหนือจากซีรีส์หลักข้างต้นแล้ว Richge ยังมีอุปกรณ์เสริมอื่นๆ มากมายเพื่อตอบสนองความต้องการที่แตกต่างกันของผู้ใช้

2.8.1 ชุดซ่อมยาง

    ตัวยึดยางใช้สำหรับยึดและปกป้องอุปกรณ์ไฟฟ้า:

• วัสดุ: ยางคุณภาพสูง
• ช่วงความต้านทานอุณหภูมิ: -40 ℃ ถึง + 85 ℃
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	คำอธิบาย	สถานการณ์การใช้งาน
ZSQ-1	MD เครื่องซ่อมยาง	การตรึงส่วนประกอบ

2.8.2 ซีรีย์รางล่างอลูมิเนียม

   รางอะลูมิเนียมด้านล่างใช้สำหรับรองรับและนำทางลิ้นชัก:

• วัสดุ: อะลูมินัมอัลลอย
• การรักษาพื้นผิว: อโนไดซ์
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	คำอธิบาย	ความยาว
XDG2-1	รางนำอะลูมิเนียมล่าง	375มม

2.8.3 ซีรีย์เพลา

   เพลาใช้สำหรับเชื่อมต่อและส่งสัญญาณ:

•  วัสดุ: เหล็กคุณภาพสูง
•  การรักษาพื้นผิว: การรักษาป้องกันการกัดกร่อน
• สวิตช์เกียร์ที่ใช้งานได้: ตู้มาตรฐาน เช่น MNS, GCS, GCK, OKKEN, BLOKSET และ 8PT

แบบอย่าง	คำอธิบาย	ขนาด
DXZ-3	SL - เพลานำ	8×8L=150

ที่สาม คู่มือการเลือกผลิตภัณฑ์

3.1 การเลือกขั้วต่อวงจรหลัก

   ควรพิจารณาปัจจัยต่อไปนี้เมื่อเลือกขั้วต่อวงจรหลัก:

• พิกัดกระแส: เลือกระดับกระแสพิกัดที่เหมาะสมโดยพิจารณาจากกระแสใช้งานสูงสุดของวงจร
• หมายเลขเสา: เลือก 3 เสาหรือ 4 เสาตามความต้องการของระบบ
• วิธีการติดตั้ง: เลือกวิธีการติดตั้งที่เหมาะสมตามโครงสร้างสวิตช์เกียร์
• ระดับการป้องกัน: เลือกระดับการป้องกันที่เหมาะสมตามสภาพแวดล้อมการใช้งาน

3.2 การเลือกขั้วต่อวงจรเสริม

   ควรพิจารณาปัจจัยต่อไปนี้เมื่อเลือกขั้วต่อวงจรเสริม:

•  จำนวนหน้าสัมผัส: เลือกจำนวนหน้าสัมผัสที่เหมาะสมตามความซับซ้อนของวงจรควบคุม
• พิกัดแรงดัน/กระแส: เลือกค่าพิกัดที่เหมาะสมตามพารามิเตอร์ของวงจรทุติยภูมิ
• วิธีการเชื่อมต่อ: เลือกประเภทปลั๊กอินหรือประเภทการเดินสายไฟด้านข้างตามตำแหน่งการติดตั้ง
• ระดับการป้องกัน: เลือกระดับการป้องกันที่เหมาะสมตามสภาพแวดล้อมการใช้งาน

3.3 การเลือกกลไกการทำงาน

   ควรพิจารณาปัจจัยต่อไปนี้เมื่อเลือกกลไกการทำงาน:

•  ขนาดลิ้นชัก: เลือกกลไกการทำงานที่เหมาะสมตามความสูงของลิ้นชัก
• วิธีการใช้งาน: เลือกการทำงานแบบแมนนวลหรือแบบไฟฟ้าตามพฤติกรรมของผู้ใช้
• สภาพแวดล้อม: เลือกระดับการป้องกันที่เหมาะสมตามสภาพแวดล้อมการใช้งาน

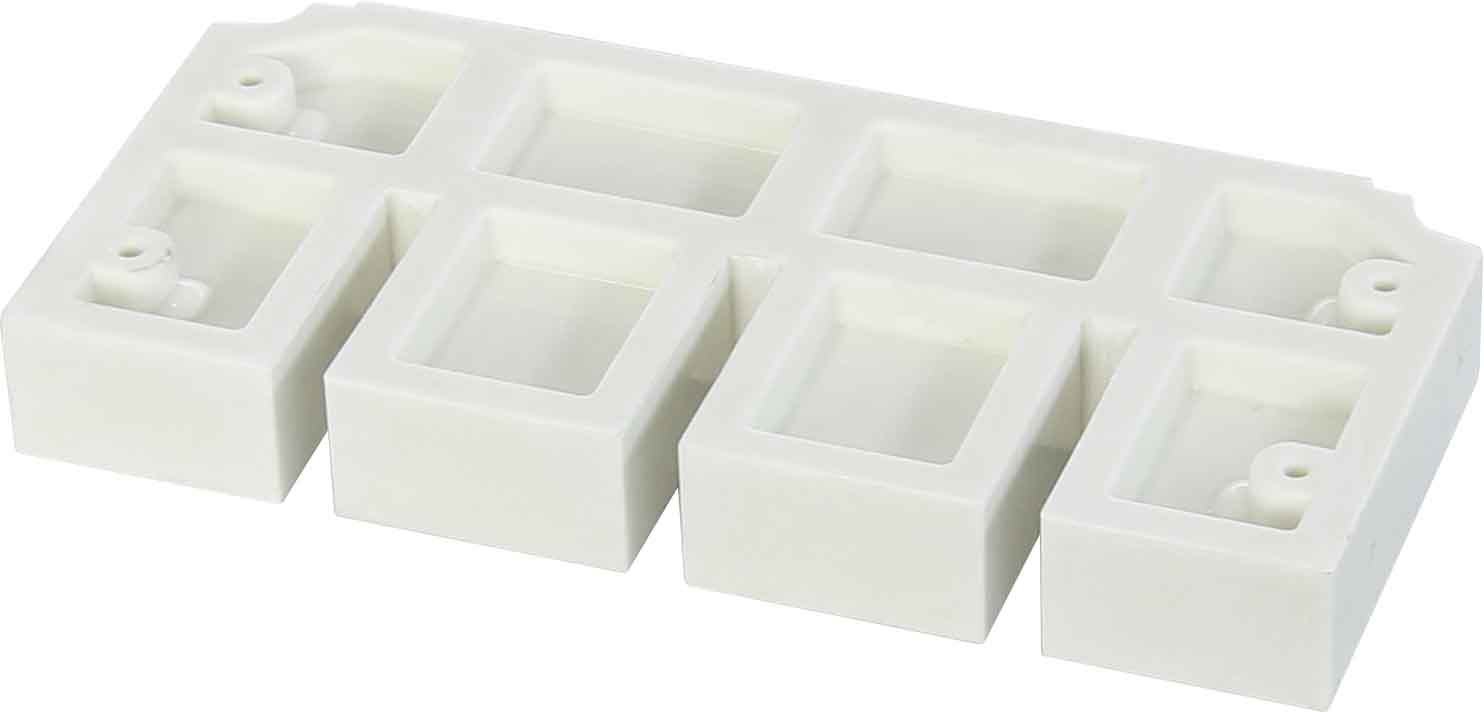

3.4 การเลือกรองรับ Busbar

   ควรพิจารณาปัจจัยต่อไปนี้เมื่อเลือกการรองรับบัสบาร์:

• ขนาดบัสบาร์: เลือกส่วนรองรับที่เหมาะสมตามข้อกำหนดของบัสบาร์
• วิธีการติดตั้ง: เลือกวิธีการติดตั้งที่เหมาะสมตามโครงสร้างสวิตช์เกียร์
• แรงดันไฟฟ้า: เลือกระดับแรงดันไฟฟ้าที่เหมาะสมตามแรงดันไฟฟ้าของระบบ

IV. มาตรฐานทางเทคนิคและการรับรอง

   อุปกรณ์เสริมสวิตช์เกียร์แรงดันต่ำของ Richge ปฏิบัติตามมาตรฐานและข้อกำหนดต่อไปนี้อย่างเคร่งครัด:

• GB / T 7251.1-2013 สวิตช์เกียร์และเกียร์ควบคุมแรงดันต่ำ - ส่วนที่ 1: ชุดประกอบที่ทดสอบประเภทและทดสอบประเภทบางส่วน
•  GB / T 7251.5-2011 สวิตช์เกียร์และเกียร์ควบคุมแรงดันต่ำ - ส่วนที่ 5: ข้อกำหนดพิเศษสำหรับชุดประกอบสำหรับการจ่ายพลังงานในเครือข่ายสาธารณะ
• IEC 61439-1 สวิตช์เกียร์แรงดันต่ำและเกียร์ควบคุม - ส่วนที่ 1: กฎทั่วไป
• IEC 61439-2 สวิตช์เกียร์แรงดันต่ำและชุดควบคุม - ส่วนที่ 2: ชุดสวิตช์ไฟและชุดควบคุม
• มาตรฐานและข้อกำหนดอุตสาหกรรมอื่น ๆ ที่เกี่ยวข้อง

V. ข้อดีของผลิตภัณฑ์และสถานการณ์การใช้งาน

5.1 ข้อดีของผลิตภัณฑ์

   อุปกรณ์เสริมสวิตช์เกียร์แรงดันต่ำของ Richge มีข้อดีดังต่อไปนี้:

• คุณภาพสูง: การนำวัสดุคุณภาพสูงและกระบวนการผลิตขั้นสูงมาใช้เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ที่เชื่อถือได้
• การออกแบบแบบแยกส่วน: อำนวยความสะดวกในการติดตั้ง การบำรุงรักษา และการอัพเกรด และลดต้นทุนของระบบ
• ความเข้ากันได้สูง: เข้ากันได้กับสวิตช์เกียร์แรงดันต่ำของหลายยี่ห้อเพื่อปรับปรุงความยืดหยุ่นของระบบ
•  นวัตกรรมการออกแบบ: เปิดตัวผลิตภัณฑ์และโซลูชั่นใหม่อย่างต่อเนื่องเพื่อตอบสนองความต้องการของตลาด
• กลุ่มผลิตภัณฑ์ที่ครอบคลุม: ผลิตภัณฑ์มากกว่า 1,000 ประเภทครอบคลุมสถานการณ์การใช้งานต่างๆ

5.2 สถานการณ์การใช้งาน

   อุปกรณ์เสริมสวิตช์เกียร์แรงดันต่ำของ Richge ใช้กันอย่างแพร่หลายในด้านต่อไปนี้:

• ระบบไฟฟ้า: สถานีไฟฟ้าย่อย สถานีจ่ายไฟ สถานีสวิตช์ ฯลฯ
• ระบบอัตโนมัติทางอุตสาหกรรม: ระบบควบคุมอัตโนมัติในโรงงาน อุปกรณ์ในสายการผลิต ฯลฯ
• วิศวกรรมไฟฟ้าอาคาร: อาคารพาณิชย์ อาคารที่พักอาศัย สิ่งอำนวยความสะดวกสาธารณะ ฯลฯ
• โครงสร้างพื้นฐาน: ศูนย์กลางการขนส่ง สิ่งอำนวยความสะดวกอนุรักษ์น้ำ วิศวกรรมเทศบาล ฯลฯ
•  สภาพแวดล้อมพิเศษ: เหมืองแร่ แหล่งน้ำมัน อุตสาหกรรมเคมี สภาพแวดล้อมทางทะเล ฯลฯ

วี. ช่องทางในการรับคู่มือผลิตภัณฑ์

   หากต้องการรับคู่มือผลิตภัณฑ์โดยละเอียดเกี่ยวกับอุปกรณ์เสริมสวิตช์เกียร์แรงดันต่ำของ Richge คุณสามารถใช้วิธีการต่อไปนี้:

• เยี่ยมชมเว็บไซต์อย่างเป็นทางการของบริษัท: เข้าสู่เว็บไซต์อย่างเป็นทางการของ Richge (https://www.richgeswitchgear.com/) และค้นหาคู่มือผลิตภัณฑ์ที่เกี่ยวข้องในส่วนการสนับสนุนด้านเทคนิคหรือศูนย์ดาวน์โหลด
• ติดต่อฝ่ายขาย: ติดต่อฝ่ายขายผ่านข้อมูลการติดต่อที่ให้ไว้ในเว็บไซต์อย่างเป็นทางการเพื่อรับคู่มือผลิตภัณฑ์
• ส่งอีเมล: ส่งอีเมลไปที่ sales@switchgearcn.net โดยระบุชื่อและรุ่นของคู่มือผลิตภัณฑ์ที่ต้องการ
• การให้คำปรึกษาออนไลน์: ใช้ฟังก์ชันการให้คำปรึกษาออนไลน์บนเว็บไซต์อย่างเป็นทางการเพื่อสมัครขอคู่มือผลิตภัณฑ์

ปกเกล้าเจ้าอยู่หัว สรุป

    ในฐานะผู้ผลิตอุปกรณ์เสริมสวิตช์เกียร์แรงดันต่ำระดับมืออาชีพ Richge นำเสนอกลุ่มผลิตภัณฑ์ที่ครอบคลุม ครอบคลุมตัวเชื่อมต่อวงจรหลัก ตัวเชื่อมต่อวงจรเสริม กลไกการทำงาน ส่วนรองรับบัสบาร์ อะแดปเตอร์จ่ายไฟ ซีรีส์การวัดและการแสดงผล และซีรีส์อื่นๆ ที่มีผลิตภัณฑ์มากกว่า 1,000 ประเภท ผลิตภัณฑ์เหล่านี้มีข้อดีด้านคุณภาพสูง การออกแบบแบบโมดูลาร์ และความเข้ากันได้สูง และมีการใช้กันอย่างแพร่หลายในระบบไฟฟ้า ระบบอัตโนมัติทางอุตสาหกรรม วิศวกรรมไฟฟ้าในอาคาร และสาขาอื่นๆ

   การเลือกอุปกรณ์เสริมสวิตช์เกียร์แรงดันต่ำของ Richge ไม่เพียงแต่รับประกันการเข้าถึงผลิตภัณฑ์คุณภาพสูง แต่ยังให้การสนับสนุนทางเทคนิคอย่างมืออาชีพและบริการหลังการขายที่ครอบคลุม ซึ่งให้การปกป้องที่เชื่อถือได้สำหรับระบบไฟฟ้าของคุณ

   สำหรับข้อมูลผลิตภัณฑ์เพิ่มเติม กรุณาเยี่ยมชมเว็บไซต์อย่างเป็นทางการของ Richge หรือติดต่อทีมขายของเรา

VIII.PDF

/upload/7773/file/20251021/-------------------------574987.pdf
