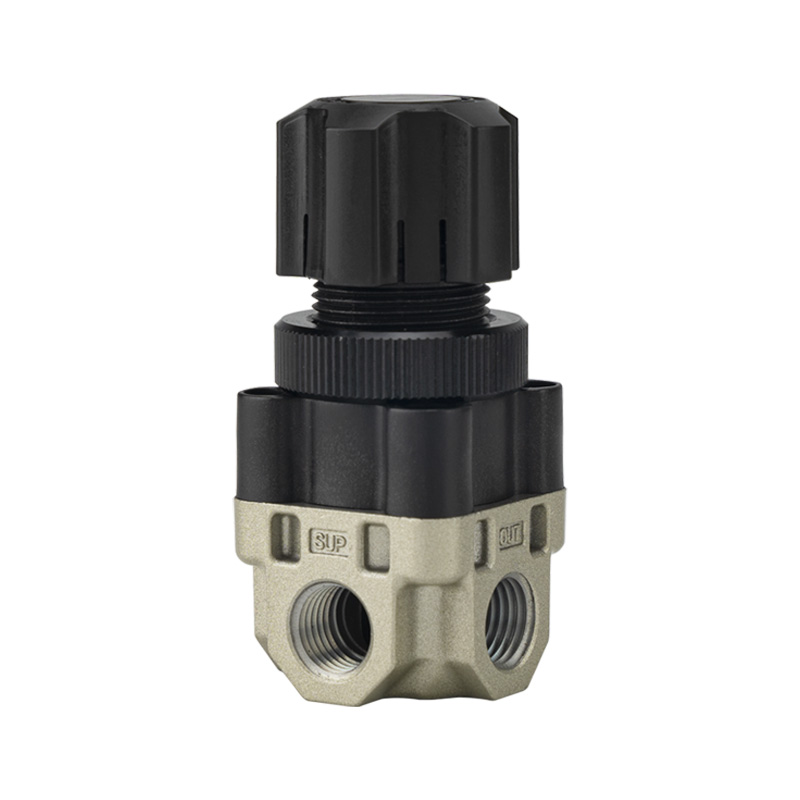

ตัวปรับแรงดันลมขนาดกะทัดรัด ARX Series

ยี่ห้อ:SORH โดย Richge Technology (睿其格科技)

การวางตำแหน่งผลิตภัณฑ์

     ซีรีส์ ARX ซึ่งโดดเด่นด้วยรุ่น ARX20 คือตัวควบคุมการผ่อนปรนลูกสูบขนาดเล็กที่รองรับแรงดันขาเข้าสูงสุด 2.0MPa กำหนดเป้าหมายไปที่อุปกรณ์ขนาดกะทัดรัดที่มีการจ่ายอากาศแรงดันสูงและสถานการณ์การปรับการไหลขนาดเล็กที่แม่นยำ โดยผสานรวมขนาดที่เล็ก การไล่อากาศต่อเนื่องเป็นศูนย์ ความสามารถในการไหลขนาดใหญ่ และโครงร่างท่อที่ยืดหยุ่นหลายพอร์ต

โครงสร้างและหลักการทำงาน

     --โครงสร้างลูกสูบออกฤทธิ์โดยตรงพร้อมฟังก์ชันผ่อนแรงในตัว

     --แรงดันใช้งานขาเข้าสูงสุดอยู่ที่ 2.0MPa ซึ่งเกินขีดจำกัด 1.0MPa ของตัวควบคุม AR ทั่วไป

     - การใช้อากาศคงที่เป็นศูนย์โดยไม่มีการตกเลือดถาวร

     --ช่องจ่ายเข้าหนึ่งช่องจับคู่กับพอร์ตเอาต์พุตอิสระสามพอร์ตสำหรับการวางท่อที่หลากหลาย

     - ขนาดโดยรวมขนาดเล็ก: กว้าง 35 มม. ยาว 80 มม. น้ำหนักสุทธิเพียง 110 กรัม

คุณสมบัติหลักที่สำคัญ

1. ความต้านทานแรงดันขาเข้าสูง (ข้อได้เปรียบหลัก)

     แรงดันใช้งานสูงสุด: 2.0MPa; แรงดันพิสูจน์: 3.0MPa มีเวอร์ชันแรงดันที่ปรับได้สองแบบ: ARX20 สำหรับช่วงกว้าง 0.05–0.85MPa, ARX21 สำหรับการควบคุมที่แม่นยำแรงดันต่ำ 0.05–0.30MPa

2. ตัวเครื่องกะทัดรัดและน้ำหนักเบาเป็นพิเศษ

    ขนาดโดยรวม 35 มม. × 80 มม. น้ำหนักเพียง 110 กรัม ติดตั้งได้อย่างลงตัวในพื้นที่การติดตั้งแคบและอุปกรณ์ระบบอัตโนมัติแบบครบวงจร

3. การสูญเสียอากาศเป็นศูนย์และเอาต์พุตการไหลที่สูงขึ้น

     การใช้อากาศต่อเนื่องเป็นศูนย์เพื่อประสิทธิภาพการประหยัดพลังงานที่โดดเด่น ความสามารถในการไหลเพิ่มขึ้นเป็นสองเท่าของตัวควบคุมปกติในระดับขนาดเดียวกัน

4. พอร์ต Triple Outlet สำหรับรูปแบบที่ยืดหยุ่น

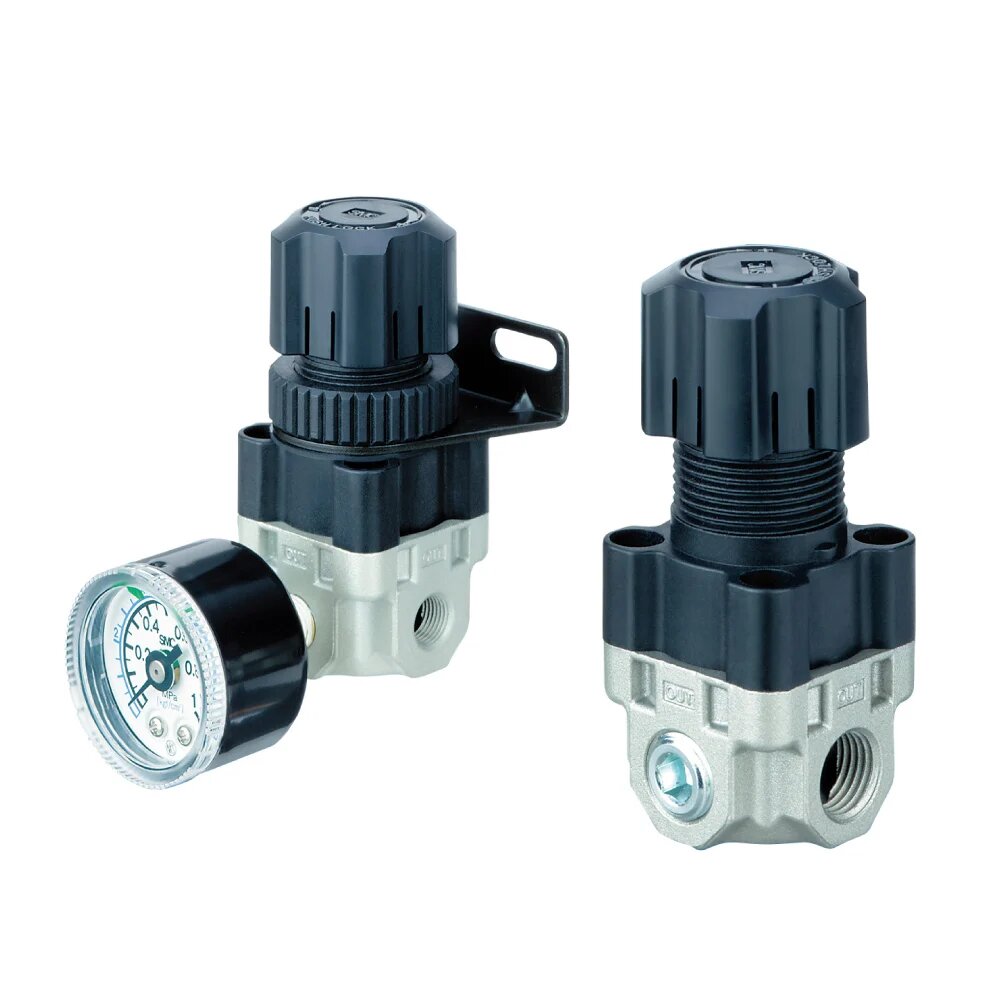

     พอร์ตเอาท์พุตสามพอร์ตรองรับการจ่ายก๊าซหลายช่อง การติดตั้งเกจวัดแรงดัน หรือการปิดปลั๊กเปล่า พอร์ตเกจ Rc1/8 ถูกสงวนไว้ และขายึดเสริมช่วยให้สามารถติดตั้งได้หลายทิศทาง

5. การทำงานที่มั่นคงและไม่ต้องบำรุงรักษา

     ช่วงอุณหภูมิที่ใช้งานได้: -5 ℃ ~ +60 ℃ ระบบบรรเทาอัตโนมัติจะปล่อยแรงดันส่วนเกินเพื่อป้องกันวงจร โครงสร้างภายในที่ไม่ต้องหล่อลื่นช่วยลดภาระงานบำรุงรักษารายวัน

ตารางข้อมูลจำเพาะทางเทคนิค

คำอธิบายรหัสรุ่น

ตัวอย่าง: ARX20-01GB

     --ARX: รหัสชุดผลิตภัณฑ์

     --20: ช่วงความดันมาตรฐาน 21: ช่วงแรงดันต่ำ

     --01: ขนาดพอร์ต 1/4"

     --G = เธรด G / N = เธรด Rc / F = เธรด NPT

     --B: พร้อมกับขายึด; P: ชนิดที่มีการยึดติดแผง

     --Suffix G: มาพร้อมกับเกจวัดความดันที่ตรงกัน

สถานการณ์การใช้งานทั่วไป

     เครื่องอัดอากาศแรงดันสูงขนาดเล็ก 2.0MPa อุปกรณ์เป่าลมและการจ่ายของเหลวที่มีความแม่นยำ เครื่องจักรอัตโนมัติแบบนิวแมติกขนาดกะทัดรัดในตัว วงจรการทดสอบอากาศแรงดันสูง เครื่องมือวิเคราะห์ในห้องปฏิบัติการ ซึ่งต้องการการรั่วไหลเป็นศูนย์และเอาต์พุตแรงดันที่เสถียร

สรุปประโยคเดียว

     ตัวปรับแรงดันลูกสูบขนาดกะทัดรัด ARX รองรับแรงดันขาเข้าสูง 2.0MPa โดยไม่ใช้อากาศเป็นศูนย์ มีพอร์ตเอาต์พุตสามเท่าและอัตราการไหลที่ขยายใหญ่ขึ้น ซึ่งทำหน้าที่เป็นโซลูชั่นที่ดีที่สุดสำหรับการควบคุมแรงดันนิวแมติกการไหลต่ำแรงดันสูงขนาดเล็ก
