ยี่ห้อ: SOLH โดย Richge Technology

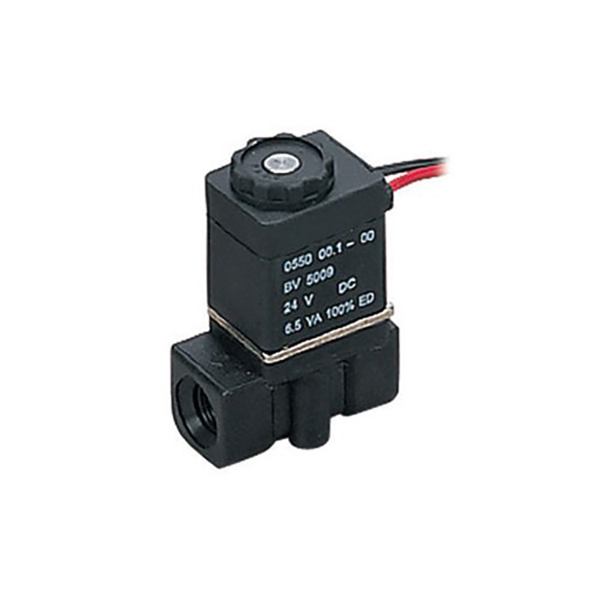

ซีรี่ส์ SOLH 2P คือโซลินอยด์วาล์วขนาดเล็กแบบปิดตามปกติแบบ 2/2 ทางที่ออกฤทธิ์โดยตรง ทำจากพลาสติกวิศวกรรมที่มีความแข็งแรงสูง มันรองรับการเริ่มต้นแรงดันแตกต่างเป็นศูนย์ (ใช้งานได้ 0MPa) และออกแบบมาเพื่อควบคุมการเปิด-ปิดของลมอัด น้ำ และน้ำมันบางๆ ใช้กันอย่างแพร่หลายในวงจรน้ำอัตโนมัติ วงจรนิวแมติก และลูปสุญญากาศ โดยมีขนาดกะทัดรัด ตอบสนองรวดเร็ว และเข้ากันได้กับสื่อที่ดีเยี่ยม ทำหน้าที่เป็นโซลูชันควบคุมของเหลวขนาดเล็กที่ประหยัดและเชื่อถือได้
1.1 หลักการทำงานหลัก
• สถานะการปิดเครื่องแบบปกติปิด (NC): สปริงกดแกนวาล์วเพื่อปิดกั้นช่องการไหลจนสุด และตัดการไหลของตัวกลางทั้งหมด
• สถานะการเปิดเครื่อง: แรงแม่เหล็กไฟฟ้าจะยกแกนวาล์วขึ้นเพื่อเปิดช่องการไหลและให้การไหลเวียนปานกลาง
• รีเซ็ตอัตโนมัติ: สปริงจะรีเซ็ตทันทีและปิดวาล์วเมื่อไฟฟ้าถูกตัด ทำให้มั่นใจได้ถึงประสิทธิภาพการตัดไฟที่ปลอดภัยและมั่นคง

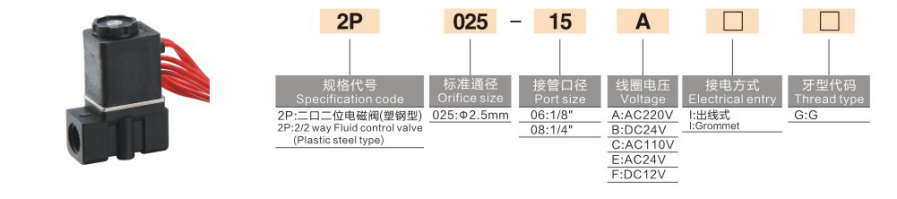

1. ลอจิกการเข้ารหัสแบบเต็ม: 2P025 - พอร์ตเธรด - ส่วนต่อท้ายสายไฟ - แรงดันไฟฟ้า
|
ส่วนรหัส |
คำจำกัดความโดยละเอียด |
|
2พี |
ชุดโซลินอยด์วาล์วของไหลออกฤทธิ์โดยตรง 2/2 ทาง (ตัวเครื่องพลาสติก) |
|
025 |
ข้อมูลจำเพาะของออริฟิซคงที่: φ2.5มม., ค่า CV = 0.23 (สเปคสากลเดียวสำหรับซีรีย์เต็ม) |
|
06/08 |
พอร์ตเกลียวตรงชนิด G: 06=G1/8; 08=G1/4 |
|
คำต่อท้ายสายไฟ |
ว่างเปล่า=ซ็อกเก็ต DIN มาตรฐาน; W=เต้าเสียบสายไฟ; LD=เต้ารับพร้อมไฟแสดงสถานะ (LD1 ไฟสีขาว) |
|
แรงดันไฟฟ้า |
DC12V / DC24V; ไฟ AC24V / AC110V / AC220V |
2. ตัวอย่างการสั่งซื้อมาตรฐาน
2P025-08W-DC24V: พอร์ตเกลียว G1/4, เต้าเสียบสายไฟ, DC 24V, วาล์วของเหลวขนาดเล็ก 2 ทางแบบปิดตามปกติ
|
รายการพารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ประเภทการดำเนินการ |
ออกฤทธิ์โดยตรง, ปกติปิด (NC) (ไม่มีประเภท NO) |
|
ออริฟิสและค่าสัมประสิทธิ์การไหล |
φ2.5มม. CV=0.23 |
|
เธรดพอร์ต |
G1/8 (06), G1/4 (08) |
|
สื่อที่เกี่ยวข้อง |
อากาศอัด, น้ำสะอาด, น้ำเย็น, น้ำมันหล่อลื่น, ก๊าซ (ความหนืด ≤ 20CST) |
|
ช่วงแรงดันใช้งาน |
0～0.7MPa (0~7bar) มีแรงดันเริ่มต้นเป็นศูนย์ |
|
พิสูจน์ความดัน |
1.05MPa |
|
วัสดุตัวเครื่อง |
พลาสติกวิศวกรรม PA66 ไนลอน 66 |
|
วัสดุปิดผนึก |
ยางฟลูออโร VITON มาตรฐาน (ทนน้ำมันและกันน้ำ); ยางไนไตรล์ NBR เสริม |
|
อุณหภูมิในการทำงาน |
-5°C ~ +80°C |
|
การใช้พลังงานคอยล์ |
ไฟฟ้ากระแสสลับ 7VA, กระแสตรง 5 วัตต์; ฉนวนกันความร้อนคลาส B |
|
เกรดการป้องกัน |
IP65 |
|
เวลาตอบสนอง |
การกระตุ้นและการเปลี่ยนการกระทำ＜ 0.05 วินาที เปิด-ปิดเร็วเป็นพิเศษ |
• การเริ่มต้นแรงดันเป็นศูนย์：ทำงานได้อย่างสมบูรณ์ที่แรงดันศูนย์ 0MPa แก้ปัญหาข้อจำกัดในการสตาร์ทของวาล์วที่ควบคุมโดยนักบินซึ่งต้องใช้แรงดันต่างกันได้อย่างสมบูรณ์แบบ
• การออกแบบน้ำหนักเบาขนาดเล็ก：ตัวเครื่องพลาสติกขนาดกะทัดรัดพร้อมพื้นที่ติดตั้งขนาดเล็ก เหมาะสำหรับพื้นที่การติดตั้งที่แคบและการประกอบโมดูลแบบรวม
• ความต้านทานการกัดกร่อนระดับพรีเมี่ยม：การซีลยางฟลูออโรรับเบอร์ VITON แบบมาตรฐานให้น้ำ น้ำมัน และความต้านทานการกัดกร่อนได้ดีเยี่ยม ปรับให้เข้ากับน้ำบริสุทธิ์ การระบายน้ำของเครื่องอัดอากาศ และสถานการณ์วงจรน้ำหล่อเย็น
• การปรับตัวด้านสิ่งแวดล้อมสูง：เกรดป้องกันคอยล์ IP65 กันฝุ่นและกันน้ำ การทำงานที่มั่นคงพร้อมใช้งานในสภาพการทำงานที่ชื้น
5.1 สถานการณ์การควบคุมด้วยลม
• การควบคุมการเปิด-ปิดแหล่งอากาศสำหรับเครื่องกำเนิดสุญญากาศ
• สวิตช์จ่ายอากาศสำหรับกระบอกสูบนิวแมติกส์ขนาดเล็ก
5.2 สถานการณ์การควบคุมของไหล
• วงจรระบายความร้อนด้วยน้ำขนาดเล็กและอุปกรณ์ฉีดพ่นอัตโนมัติ
• อุปกรณ์ทำน้ำให้บริสุทธิ์และระบบระบายน้ำอัตโนมัติของเครื่องอัดอากาศ
5.3 การจับคู่อุปกรณ์อุตสาหกรรม
• เครื่องจักรแปรรูปอาหาร และเครื่องฉีดพลาสติกขนาดเล็ก วงจรน้ำ
• การทำความชื้นอัตโนมัติและระบบควบคุมของเหลวขนาดเล็ก
|
แบบอย่าง |
ประเภทโครงสร้าง |
ตัววาล์ว |
ความดันเริ่มต้น |
ความจุการไหล |
|
2พี025 |
การแสดงโดยตรงแบบมินิ |
พลาสติกไนลอน |
0MPa แรงดันเป็นศูนย์ |
การไหลขนาดเล็ก (φ2.5มม.) |
|
2V025/130 |
ดำเนินการโดยตรง / นำร่อง |
โลหะทองเหลือง |
ประเภทนำร่อง ≥0.05MPa ความดันแตกต่าง |
การไหลปานกลางและขนาดใหญ่ |
• การบำบัดแหล่งอากาศ: ติดตั้งตัวควบคุมตัวกรองอากาศซีรีส์ AF/AW ที่ส่วนหน้าเพื่อฟอกแหล่งอากาศและรักษาแรงดันในการทำงานให้คงที่
• การจับคู่ระบบสุญญากาศ: ร่วมมือกับเครื่องกำเนิดสุญญากาศแบบท่อตรง ZU เพื่อสร้างสวิตช์เปิด-ปิดวงจรสุญญากาศที่เชื่อถือได้
• การเชื่อมต่อท่อ: จับคู่ข้อต่อตรงแบบเกลียวตัวผู้ซีรีส์ KQ2 เพื่อการติดตั้งท่อที่รวดเร็ว สะดวก และไม่มีรอยรั่ว
โซลินอยด์วาล์วพลาสติกขนาดเล็กซีรีส์ SOLH 2P มีแรงดันเริ่มต้นเป็นศูนย์ โครงสร้างน้ำหนักเบา และการป้องกันระดับ IP65 ให้การควบคุมเปิด-ปิดของไหลขนาดเล็กที่ประหยัด เสถียร และมีประสิทธิภาพสูงสำหรับระบบนิวแมติก น้ำ และสุญญากาศแบบอัตโนมัติ
