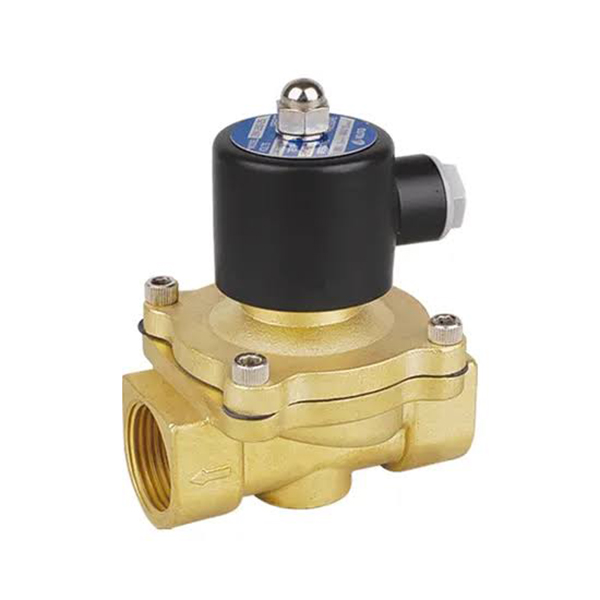

โซลินอยด์วาล์วของไหล 2/2 ทาง ซีรีส์ 2W (ออกฤทธิ์โดยตรง + ทำงานโดยนำร่อง)

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH 2W เป็นโซลินอยด์วาล์วปิดของเหลวแบบปิดตามปกติอุตสาหกรรม 2/2 ทางสากล แบ่งออกเป็นสองสายโครงสร้าง: 2W ออกฤทธิ์โดยตรง (ซีรีส์เล็ก 030/050) และทำงานโดยนักบิน 2W (ซีรีย์เจาะขนาดใหญ่ 150~500) โดยทำการควบคุมเปิด/ปิดอัตโนมัติสำหรับน้ำสะอาด อากาศอัด น้ำมันหล่อลื่น น้ำมันตัดความเย็น และท่อของเหลวที่มีฤทธิ์กัดกร่อนน้อย

       * ตัววาล์วทองเหลืองพร้อมการปิดผนึกป้องกันการกัดกร่อนหลายชั้น ตัวเลือกคู่ของประเภทตรงเริ่มต้นแรงดันเป็นศูนย์และประเภทนำร่องการไหลสูงสำหรับการเลือกช่วงเต็มรูปแบบ

       * ขนาดมาตรฐานและข้อมูลจำเพาะของเธรด เข้ากันได้กับมัลติเธรด PT/G/NPT สำหรับการส่งออกทั่วโลก

       * คอยล์ทนอุณหภูมิต่ำรองรับการจ่ายพลังงานอย่างต่อเนื่องในระยะยาวอย่างมีเสถียรภาพ

     เข้ากันได้อย่างกว้างขวางกับอุปกรณ์บำบัดน้ำ วงจรระบายความร้อนของเครื่องมือกล สายการทำความสะอาดแบบสเปรย์ ท่อส่งลม และระบบอัตโนมัติของไหลในอุตสาหกรรมเต็มรูปแบบ

การจำแนกประเภทผลิตภัณฑ์ทั้งหมดสองสาย: NC แบบออกฤทธิ์โดยตรง VS NC แบบควบคุมโดยนักบิน

  1. 2W Direct-Acting ปกติปิด (ตัวอย่างรุ่น:2W-L030-08)

     --หลักการทำงานเปิ้ล:ขดลวดแม่เหล็กไฟฟ้าขับเคลื่อนก้านกระดองภายในโดยตรงเพื่อเปิด/ปิดบ่าวาล์วหลัก ทำให้สามารถเปิดได้เต็มที่ภายใต้แรงดันปานกลาง 0MPa เป็นศูนย์

        * ปิดเครื่อง: สปริงบีบอัดปะเก็นซีลเพื่อตัดของเหลวในท่อออกจนสุด

        * เปิดเครื่อง: แรงแม่เหล็กไฟฟ้าจะยกสปูลเพื่อให้เกิดการไหลเวียนของของไหลแบบสองทิศทาง

           ไม่มีห้องนำร่องเสริม โครงสร้างที่เรียบง่ายเป็นพิเศษพร้อมความเร็วตอบสนองที่รวดเร็วในระดับมิลลิวินาที

    -- กฎการเข้ารหัสโมเดลที่สมบูรณ์

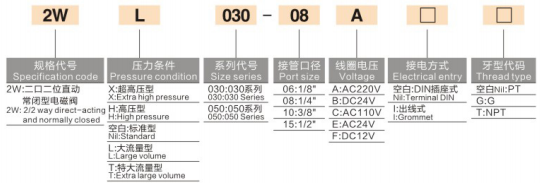

     2W - ส่วนต่อท้ายแรงดัน/การไหล - ซีรี่ส์ขนาด - เกลียวของพอร์ต - แรงดันไฟคอยล์ - ประเภทสายไฟ - เกลียวมาตรฐาน

        * 2W: โซลินอยด์วาล์วปิดตามปกติแบบออกฤทธิ์โดยตรง 2/2 ทาง

        *  ความดันและส่วนต่อท้ายการไหล: ว่างเปล่า=มาตรฐาน / L=การไหลขนาดใหญ่ / T=การไหลขนาดใหญ่พิเศษ / H=แรงดันสูง / X=แรงดันสูงพิเศษ

        *  ชุดขนาด: 030 (จิ๋ว), 050 (เล็กกลาง)

        *  รหัสพอร์ต: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  รหัสแรงดันไฟฟ้า: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  โหมดการเดินสายไฟ: ว่าง=ช่องเสียบ DIN (มาตรฐานสำหรับตู้ควบคุม), I=สายไฟกันน้ำ (อุปกรณ์ความชื้นกลางแจ้ง)

        *  เกลียวมาตรฐาน: Blank=PT เกลียวอังกฤษ, G=G เกลียวขนาน, T=NPT เกลียวอเมริกัน

   --  ข้อดีหลัก

       *  การเริ่มต้นแรงดันส่วนต่างเป็นศูนย์ ไม่มีขีดจำกัดแรงดันในการทำงานขั้นต่ำ การเปิดที่มั่นคงภายใต้วงจรสุญญากาศ แรงดันระดับไมโคร และวงจรน้ำไหลระดับไมโคร

        *  ตัวเครื่องมีขนาดกะทัดรัดเป็นพิเศษ มีมุมติดตั้งตามต้องการสำหรับรูปแบบตู้อุปกรณ์ที่แคบ

        *  การตอบสนองการเปิด-ปิดที่รวดเร็วระดับมิลลิวินาที เหมาะสำหรับรอบการเริ่ม-หยุดเป็นระยะๆ ความถี่สูง

        *  ตัววาล์วขนาดเล็กที่มีต้นทุนสิ้นเปลืองต่ำ ตัวเลือกแรกที่ประหยัดสำหรับการควบคุมการแยกย่อยแบบจุดเดียว

     --  สถานการณ์การใช้งาน

      การฉีดน้ำมันทำความเย็นแบบจุดเดียวสำหรับเครื่องมือกล CNC ขนาดเล็ก เครื่องทำความสะอาดแบบสเปรย์ขนาดเล็ก การควบคุมอากาศ/น้ำระดับไมโครสำหรับอุปกรณ์อัตโนมัติ 3C สวิตช์ย่อยขนาดเล็กของเครื่องอัดอากาศ การควบคุมเปิด/ปิดไมโครของเหลวในห้องปฏิบัติการ

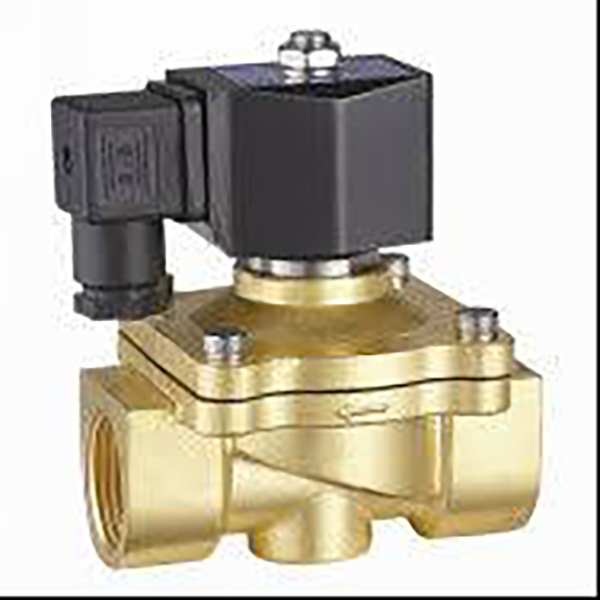

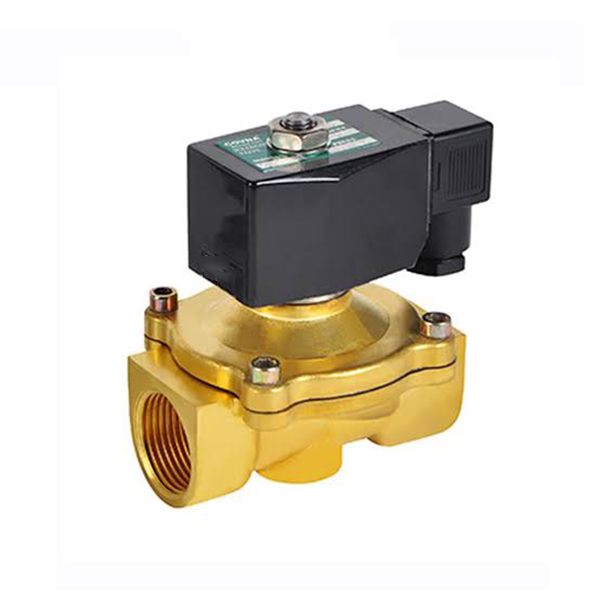

  2. 2W Pilot-Operated Normally Closed (ตัวอย่างรุ่น: 2W250-25)

     -- หลักการทำงาน:นักบินมีเลือดออกในตัวโดยอาศัยแรงดันปานกลางของท่อเพื่อยกแกนหลักขนาดใหญ่ คอยล์ควบคุมเฉพาะรูนำร่องขนาดเล็กที่ใช้พลังงานต่ำและสร้างความร้อนต่ำ แรงดันต่างเริ่มต้นขั้นต่ำ 0.05MPa วาล์วไม่สามารถเปิดได้เต็มที่หากไม่มีแรงดันปานกลาง

        * ปิดเครื่อง: ปิดผนึกรูนำร่อง ความดันภายในโพรงจะบีบอัดซีลเพื่อปิดท่อ

        * เปิดเครื่อง: เลือดออกจากแรงดันห้องนำร่อง, แจ็คแรงดันปานกลางเปิดวาล์วหลักสำหรับการไหลของของไหลในปริมาณมาก, ช่องเปิดสูงสุดถึง Φ50 (G2 นิ้ว)

    --กฎการเข้ารหัสโมเดลที่สมบูรณ์

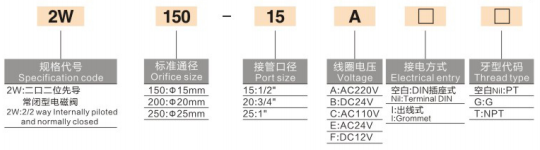

        2W - ขนาดปาก - เกลียวของพอร์ต - แรงดันไฟคอยล์ - ประเภทสายไฟ - เกลียวมาตรฐาน

        *  2W: โซลินอยด์วาล์วแบบปิดปกติ 2/2 ทางที่ควบคุมโดยนักบิน

        *  ขนาดปากมาตรฐาน: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  รหัสพอร์ต: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  แรงดันไฟฟ้า สายไฟ และรหัสเกลียวสามารถเปลี่ยนได้อย่างสมบูรณ์กับซีรีส์ที่ออกฤทธิ์โดยตรง ชิ้นส่วนอะไหล่คอยล์ที่เข้ากันได้

  3. ข้อดีหลัก

     -- รูเจาะตรงขนาดใหญ่พิเศษสำหรับการไหลปานกลางสูง การสูญเสียแรงดันท่อต่ำเป็นพิเศษ เหมาะสำหรับท่อจ่ายน้ำ/อากาศแบบรวมศูนย์ทั้งสาย

     - คอยล์กำลังต่ำขับเคลื่อนตัววาล์วขนาดใหญ่ อุณหภูมิต่ำเพิ่มขึ้นภายใต้การทำงานต่อเนื่อง 24 ชั่วโมง ประสิทธิภาพการป้องกันการเผาไหม้

     - ช่องไหลกว้างไม่อุดตันง่าย รองรับการหมุนเวียนน้ำหล่อเย็นทางอุตสาหกรรมที่มีสิ่งสกปรกแขวนลอยขนาดเล็ก

     -- วาล์วนำร่องเดี่ยวสามารถแทนที่วาล์วโดยตรงขนาดเล็กหลายตัว ลดความซับซ้อนของโครงร่างท่อหลัก และลดต้นทุนการจัดซื้อ

  4.สถานการณ์การใช้งาน

     การควบคุมวงจรน้ำหลักสำหรับอุปกรณ์ทำความสะอาดสเปรย์ในสายการประกอบขนาดใหญ่ เครื่องอัดอากาศท่อระบายน้ำแบบเต็มเครื่อง & การปิดท่ออากาศหลัก ระบบระบายความร้อนหมุนเวียน ท่อส่วนหัวไหลขนาดใหญ่ อุปกรณ์บำบัดน้ำ สวิตช์หลักของเหลวทั่วไปสำหรับบรรจุภัณฑ์อาหารและอุปกรณ์เคมี

คุณสมบัติหลักที่ใช้ร่วมกันสากล (ดำเนินการโดยตรง + นำร่อง)

  1.ฟังก์ชั่นปิดตามปกติ NC แบบสม่ำเสมอ (ค่าเริ่มต้นจากโรงงาน)

     ปิดอัตโนมัติเมื่อไฟฟ้าดับ ป้องกันน้ำล้น น้ำ/อากาศรั่วไหลระหว่างการปิดอุปกรณ์ได้อย่างมีประสิทธิภาพ เพื่อการป้องกันความปลอดภัยของระบบที่สูงขึ้น

  2. วัสดุซีลเสริมแบบคู่

     -- ยางไนไตรล์ NBR มาตรฐาน: อเนกประสงค์สำหรับน้ำสะอาด อากาศอัด และน้ำมันหล่อลื่นในสภาพการทำงานทั่วไป

     -- ตัวเลือก EPDM เอทิลีนโพรพิลีน: ทนความร้อน ทนกรดอ่อนและด่าง เหมาะสำหรับน้ำร้อน ของเหลวสะอาดเกรดอาหาร และอุปกรณ์ดอง

  3. คอยส์ที่เข้ากันได้กับสากลหลายข้อมูลจำเพาะ

     ครอบคลุมแรงดันไฟฟ้า AC และ DC เต็มรูปแบบ คอยล์หุ้มฉนวนกำลังต่ำรองรับการจ่ายพลังงานอย่างต่อเนื่องในระยะยาว รูปแบบการเดินสายคู่ (ช่องเสียบ DIN / สายไฟกันน้ำ) ปรับให้เข้ากับการเดินสายภายในตู้และอุปกรณ์กลางแจ้งได้

  4.มาตรฐานด้ายส่งออกระหว่างประเทศหลายรายการ

     ตัวเลือกเธรดสามแบบ: PT British taper, G Parallel BSPP, NPT American thread, จับคู่อุปกรณ์อัตโนมัติในประเทศและความต้องการส่งออกสายการผลิตในต่างประเทศ

  5. การติดตั้งอเนกประสงค์แบบไร้แรงโน้มถ่วง

     ตัววาล์วสามารถติดตั้งในแนวตั้ง แนวนอน หรือกลับด้านได้โดยไม่กระทบต่อประสิทธิภาพการเปิด/ปิด เหมาะสำหรับรูปแบบตู้ขนาดกะทัดรัด

  6. การปรับแต่งเกรดความดันเต็มรูปแบบ

     ซีรี่ส์โดยตรงรองรับรุ่นมาตรฐาน / แรงดันสูง / แรงดันสูงพิเศษ / รุ่นปรับแต่งการไหลขนาดใหญ่ ซีรีส์นำร่องปรับให้เข้ากับช่วงแรงดันของเหลวอุตสาหกรรมทั่วไปได้ตั้งแต่ 0.05~1.0MPa

ตารางข้อมูลจำเพาะทางเทคนิคทั่วไปแบบรวม

ตารางเปรียบเทียบตัวเลือกแบบเต็มที่ดำเนินการ VS นำร่องโดยตรง

แบ่งกลุ่มสถานการณ์การใช้งานทั่วไป

  1. ช่องที่ใช้งานได้กับ NC แบบออกฤทธิ์โดยตรง 2W

     -- การฉีดน้ำมันทำความเย็นแบบจุดเดียวและสเปรย์ไมโครสำหรับเครื่องมือเครื่อง CNC ขนาดเล็ก การควบคุมของเหลวขนาดเล็กในสถานีแบบง่าย

     -- ระบบจ่ายน้ำเสริมแบบสุญญากาศและการเปิด/ปิดระบบนิวแมติกขนาดเล็กสำหรับอุปกรณ์อัตโนมัติ 3C

     - อุปกรณ์ทำความสะอาดอัลตราโซนิกขนาดเล็ก ลูปควบคุมของเหลวขนาดเล็กในห้องปฏิบัติการ

     -- สาขาบำรุงรักษาอุปกรณ์ สวิตช์น้ำ/แก๊สจุดเดียวสำหรับอุปกรณ์ติดตั้งขนาดเล็ก

  2. ช่องที่ใช้บังคับ NC ที่ดำเนินการโดยนักบิน 2W

     - เครื่องอัดอากาศระบายเต็มเครื่อง, วาล์วตัดท่ออากาศหลักของเวิร์คช็อป

     -- การควบคุมวงจรน้ำหลักสำหรับอุปกรณ์ทำความสะอาดสเปรย์ฉีดสายการประกอบขนาดใหญ่

     - ระบบหมุนเวียนบำบัดน้ำ ท่อระบายความร้อนขนาดใหญ่แบบไหลอุตสาหกรรม

     -- สวิตช์หลักของเหลวแบบเจาะขนาดใหญ่สำหรับบรรจุภัณฑ์อาหารและอุปกรณ์เคมีครบวงจร

กฎการตัดสินการคัดเลือกแกนกลาง

     -- แรงดันน้ำ/อากาศในท่อส่งต่ำกว่า 0.05MPa, ไมโครมีเดียไม่ต่อเนื่อง, วงจรสุญญากาศ → ต้องเลือกประเภทที่ออกฤทธิ์โดยตรง 2W

     - ขนาดท่อ ≥G1/2, ท่อหลักทั้งสายส่งกระแสสูง, ท่อส่งแรงดันคงที่ในระยะยาว → เลือกประเภทที่ดำเนินการนำร่อง 2W

     -- น้ำร้อน น้ำบริสุทธิ์ สภาพการทำงานของของเหลวที่เป็นกรดอ่อน: ระบุซีลเกรดอาหาร EPDM เมื่อทำการสั่งซื้อ

     -- การเดินสายไฟแบบรวมศูนย์ภายในตู้ควบคุมเครื่องจักร: จัดลำดับความสำคัญประเภทสายไฟของซ็อกเก็ต DIN อุปกรณ์สเปรย์และความชื้นกลางแจ้ง เลือก I ชนิดสายไฟกันน้ำ

     -- วงจรน้ำแรงดันสูงและสถานีที่มีอัตราการไหลสูงสามารถเลือกตัววาล์วแบบกำหนดเองได้โดยมีคำต่อท้าย H/L/T

โซลูชั่นวงจรนิวแมติกและของไหลที่สมบูรณ์แบบที่เข้าคู่กัน

  1. วงจรย่อยการทำความเย็นขนาดเล็ก

     หน่วยบริการอากาศ AFC → โซลินอยด์วาล์ว 3V ซีรีส์ 3/2 → ท่อพลาสติก PU → วาล์วออกฤทธิ์โดยตรง 2W (ควบคุมวงจรเปิด/ปิดน้ำหล่อเย็น)

  2. ทำวงจรส่วนหัวน้ำหลักของเครื่องจักรให้สมบูรณ์

     ท่อหลักของถังเก็บน้ำ / เครื่องอัดอากาศ → วาล์วเจาะขนาดใหญ่นำร่อง 2W → การจัดส่งสาขาไปยังท่อสเปรย์แต่ละสถานี

  3. วงจรการประชุมเชิงปฏิบัติการของไหลป้องกันการระเบิด

     หน่วยบำบัดอากาศป้องกันการระเบิด → วาล์วนำร่อง 2W พร้อมคอยล์ป้องกันการระเบิดแบบกำหนดเอง จับคู่กับท่อควบคุมอัตโนมัติป้องกันการระเบิด

สรุปประโยคเดียว

     โซลินอยด์วาล์วของเหลวปิดตามปกติซีรีส์ SOLH 2W ทองเหลือง 2/2 ทางให้ตัวแปรที่ออกฤทธิ์โดยตรงขนาดเล็กในการเริ่มต้นแรงดันเป็นศูนย์และตัวแปรที่ควบคุมโดยนักบินขนาดใหญ่ไหลสูงกำลังสูงต่ำ พร้อมตัวเลือกซีลเกรดอาหาร NBR/EPDM ความเข้ากันได้แบบหลายเธรดและหลายแรงดันไฟฟ้า ใช้กันอย่างแพร่หลายสำหรับน้ำอัตโนมัติ, อากาศ, การควบคุมการปิดน้ำมันบนเครื่องมือกล, สายฉีดสเปรย์, การบำบัดน้ำและอุปกรณ์อัตโนมัติของเหลวในบรรจุภัณฑ์อาหาร
