3เอ Series 3/2 Way นิวแมติกวาล์วควบคุม | วาล์วควบคุมทิศทางการทำงานของอากาศภายนอก

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และฟังก์ชันอินเทอร์เฟซหลัก

     ซีรีส์ SOLH 3A เป็นกระแสหลักวาล์วควบคุมทิศทางแบบใช้ลมภายนอก 3/2 ทาง เป็นไปตามข้อกำหนดมาตรฐานของ Airtac ขับเคลื่อนด้วยสัญญาณอากาศล้วนๆ แทนที่จะเป็นขดลวดแม่เหล็กไฟฟ้า มีความเชี่ยวชาญในการเคลื่อนที่แบบยืดไสลด์และการควบคุมการกักเก็บแรงดันของกระบอกสูบแบบออกทางเดียว โดยตระหนักถึงลอจิกนิวแมติกที่ปลอดภัยและเสถียรของทางเข้าอากาศ การยึดตำแหน่ง และไอเสีย โดยทำหน้าที่เป็นส่วนประกอบควบคุมความปลอดภัยหลักสำหรับระบบนิวแมติกส์ที่ไม่ใช้ไฟฟ้า สภาพแวดล้อมที่ป้องกันการระเบิด และอุปกรณ์ป้องกันความผิดพลาด

  1.1 คำจำกัดความอินเทอร์เฟซมาตรฐาน 3 พอร์ต

     • พี พอร์ต: ช่องทางเข้าอากาศหลักสำหรับการจ่ายอากาศอัด

     • ท่าเรือ: พอร์ตเอาท์พุตทำงาน เชื่อมต่อโดยตรงกับกระบอกสูบแบบออกทางเดียว

     • อาร์พอร์ต: พอร์ตไอเสียเพื่อระบายแรงดันและรีเซ็ตอย่างรวดเร็ว

  1.2 ลอจิกการทำงานและคุณสมบัติโครงสร้าง

     • ระบบควบคุมด้วยลมเดี่ยว (3A110/210/310/410): สัญญาณอากาศสำหรับการถอยหลัง, สปริงรีเซ็ตอัตโนมัติหลังจากสัญญาณตัด, การออกแบบการรีเซ็ตที่ไม่ปลอดภัย

     • ระบบควบคุมด้วยลมคู่ (3A120/220/320/420): การควบคุมสัญญาณอากาศคู่สำรอง รักษาตำแหน่งปัจจุบันหลังการตัดอากาศด้วยฟังก์ชันล็อคหน่วยความจำ

     • โครงสร้างหลัก: โครงสร้างแบบแกนม้วนที่มีความแม่นยำสูง, ระบบขับเคลื่อนนิวแมติกภายนอก, ตัวเครื่องอะลูมิเนียมอัลลอยด์ที่ทนทาน, การทำงานแบบมาตรฐานโดยไม่ต้องใช้สารหล่อลื่น (มีการหล่อลื่นพิเศษสำหรับสภาวะการทำงานที่รุนแรง)

2. กฎการเข้ารหัสโมเดลมาตรฐานและโมเดลทั่วไป

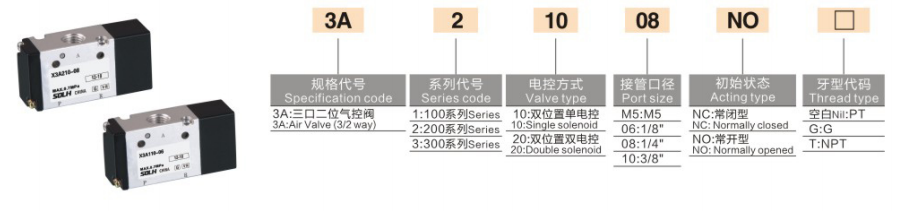

  1. ลอจิกการเข้ารหัส: 3A [ขนาดซีรี่ส์] [ประเภทการควบคุม] - [ขนาดพอร์ต]

  2. ข้อมูลจำเพาะรุ่นทั่วไปและสถานการณ์การใช้งาน

3. พารามิเตอร์ทางเทคนิคหลัก

4. ข้อดีของผลิตภัณฑ์หลัก

     • การออกแบบที่ป้องกันการระเบิดด้วยลมบริสุทธิ์: ไม่มีส่วนประกอบทางไฟฟ้าภายใน ปรับให้เข้ากับสภาพแวดล้อมที่มีฝุ่น ชื้น และไวไฟได้อย่างเต็มที่ ช่วยให้มั่นใจในการรีเซ็ตอัตโนมัติและความปลอดภัยของอุปกรณ์เมื่อแหล่งอากาศหรือไฟฟ้าขัดข้อง พร้อมความน่าเชื่อถือในการดำเนินงานที่สูงเป็นพิเศษ

     • การปรับโหมดการควบคุมแบบคู่: ระบบควบคุมด้วยนิวแมติกเดี่ยวเพื่อการรีเซ็ตและรักษาแรงดันอย่างปลอดภัย การควบคุมด้วยนิวแมติกคู่สำหรับหน่วยความจำตำแหน่งการตัดอากาศและการล็อคเป็นเวลานาน ครอบคลุมตรรกะการควบคุมกระบอกสูบแบบออกทางเดียวแบบทั่วไปทั้งหมด

     • ประสิทธิภาพการปิดผนึกที่มีประสิทธิภาพสูง: โครงสร้างแกนม้วนที่แม่นยำพร้อมกระบวนการปรับสภาพพื้นผิวแบบพิเศษ มีแรงดันเริ่มต้นต่ำ ความหนาแน่นของอากาศดีเยี่ยม การสลับที่เสถียร และอายุการใช้งานยาวนาน

     • การติดตั้งที่ยืดหยุ่นและประหยัดพื้นที่: รองรับการติดตั้งหลายมุมโดยพลการ สามารถใช้แยกกันหรือใช้ร่วมกับฐานท่อร่วมเพื่อสร้างกลุ่มวาล์วโมดูลาร์ ซึ่งช่วยประหยัดพื้นที่ในการติดตั้งอุปกรณ์ได้อย่างมีประสิทธิภาพ

5. สถานการณ์การใช้งานทั่วไป

     • การควบคุมกระบอกสูบแบบออกฤทธิ์เดี่ยว: ตระหนักถึงการดำเนินการแบบยืดไสลด์ เช่น การดัน การหนีบ และการพลิก โดยที่กระบอกสูบจะขยายออกด้วยช่องอากาศเข้าและการหดกลับด้วยการรีเซ็ตสปริง

     • ระบบล็อคความปลอดภัยของอุปกรณ์: รีเซ็ตและปล่อยแรงดันโดยอัตโนมัติเมื่อแหล่งอากาศล้มเหลวหรืออุปกรณ์ปิดตัวลง หลีกเลี่ยงการติดขัดทางกลและรับประกันความปลอดภัยในการผลิต

     • สถานีทำงานกดค้างไว้ระยะยาว: โหมดควบคุมนิวแมติกคู่จะรักษาตำแหน่งกระบอกสูบคงที่โดยไม่ต้องจ่ายอากาศอย่างต่อเนื่อง เหมาะสำหรับกระบวนการจับยึดและกำหนดตำแหน่งเป็นเวลานาน

สรุปประโยคเดียว

     ซีรีส์ SOLH 3A เป็นวาล์วควบคุมนิวแมติกภายนอกแบบ 3/2 ทางมาตรฐานพร้อมโหมดควบคุมอากาศเดี่ยว/คู่ การปิดผนึกแกนหมุนที่แม่นยำ และตัวเครื่องโลหะผสมอะลูมิเนียม เป็นส่วนประกอบหลักที่ต้องการสำหรับการควบคุมการถอยหลังและการควบคุมแรงดันของกระบอกสูบนิวแมติกแบบทางเดียวอย่างปลอดภัย
