3F / 3FM Series วาล์วเท้าเหยียบ 3/2 ทาง | วาล์วเท้านิวเมติกทำหน้าที่โดยตรงแบบปิดปกติ

ยี่ห้อ: SOLH โดย Richge Technology | การเปลี่ยนที่ใช้ร่วมกันได้เต็มรูปแบบสำหรับวาล์วเท้า AirTAC 3F / 3FM

1. ภาพรวมผลิตภัณฑ์

     ซีรีย์ SOLH 3F และ 3FM คือวาล์วเท้าเหยียบนิวแมติกแบบปิดตามปกติแบบออกฤทธิ์โดยตรง 3/2 ทางเข้ากันได้อย่างสมบูรณ์และใช้แทนกันได้กับรุ่น AirTAC 3F210 และ 3FM210 ดั้งเดิม 3F210 ใช้ตัวเครื่องอะลูมิเนียมหล่อสำหรับงานหนัก ในขณะที่ 3FM210 มีโครงสร้างพลาสติกขนาดเล็กน้ำหนักเบา ทั้งสองซีรีส์ใช้การออกแบบท่อไอเสียในตัวพร้อมลอจิกพอร์ตอากาศ P/A/R มาตรฐาน ทำหน้าที่เป็นอุปกรณ์สวิตชิ่งนิวแมติกแบบแฮนด์ฟรี มีการใช้กันอย่างแพร่หลายในการควบคุมกระบอกสูบแบบออกทางเดียว การแยกสูญญากาศ การเปิด-ปิดวงจรอากาศเขย่าเบา ๆ แบบแมนนวล การปั๊มและการควบคุมการหนีบฟิกซ์เจอร์

  1.1 ลอจิกคอร์แอร์พอร์ตและหลักการทำงาน

     • คำจำกัดความของแอร์พอร์ต: P (ช่องอากาศเข้า), A (ช่องระบายอากาศทำงาน), R (ช่องระบายอากาศในตัว)

     • สถานะปิดตามปกติ (ปล่อยคันเหยียบ): ช่องทางเข้า P ปิดอยู่ พอร์ต A จะสื่อสารกับพอร์ตไอเสีย R เพื่อปล่อยแรงดันตกค้างในกระบอกสูบทันที

     • สถานะการทำงาน (เหยียบกด): วงจร P-A เปิดเพื่อจ่ายอากาศ, พอร์ตไอเสีย R ปิดเพื่อรักษาแรงดัน

     • ฟังก์ชั่นล็อค (ต่อท้าย L): มีโครงสร้างแถบล็อค กดหนึ่งครั้งเพื่อล็อคแป้นให้จ่ายอากาศได้อย่างต่อเนื่อง กดอีกครั้งเพื่อปลดล็อคและรีเซ็ตการลดแรงกดทับ

     • ฟังก์ชั่นมาตรฐาน: รุ่นที่ไม่ใช่ L เป็นแบบรีเซ็ตตัวเองทันที โดยจะตัดอากาศและปล่อยแรงดันโดยอัตโนมัติหลังจากปล่อยเท้า

2. กฎและคำจำกัดความการเข้ารหัสโมเดล

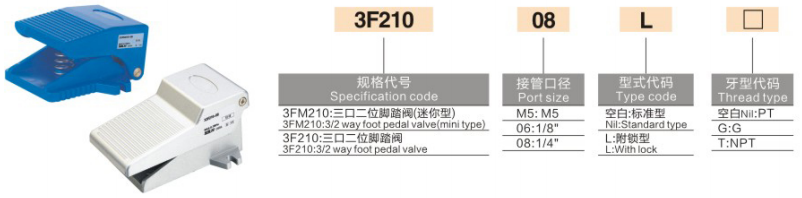

     ลอจิกการเข้ารหัส: 3(F/FM)210 - [ขนาดพอร์ต] [ล็อค L] - [ประเภทเกลียว]

  คำจำกัดความของที่อยู่อาศัยซีรีส์ 2.1

     • 3F210: โครงสร้างอลูมิเนียมอัลลอยด์สำหรับงานหนักมาตรฐาน วาล์วเท้าเหยียบ 3/2 ทาง

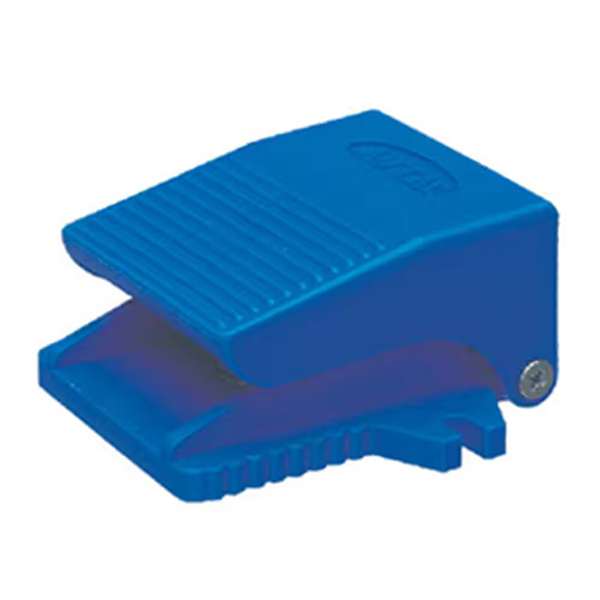

     • 3FM210: ฟุตวาล์วพลาสติกขนาดเล็ก น้ำหนักเบา ขนาดกะทัดรัดสำหรับการติดตั้งในพื้นที่แคบ

  2.2 ข้อกำหนดขนาดพอร์ต

     • ม5: เกลียวละเอียด M5×0.8 (เฉพาะรุ่น 3FM มินิ, ระบบควบคุมอากาศนำร่องขนาดเล็ก)

     • 06: เกลียวมาตรฐาน G1/8 (PT1/8)

     • 08: G1/4 (PT1/4) ข้อกำหนดทั่วไปทั่วไปสำหรับเครื่องมือทางอุตสาหกรรม

  2.3 ฟังก์ชั่นและส่วนต่อท้ายเธรด

     • คำต่อท้ายแอล: มีโครงสร้างล็อคตัวเองเพื่อกักเก็บแรงกดเป็นเวลานาน

     • ไม่ ล: ชนิดรีเซ็ตตัวเองทันที, ระบบลดแรงกดอัตโนมัติหลังจากปล่อยแป้น

     • ประเภทเกลียว: Blank=เกลียวเทเปอร์ PT; G = เธรดขนานมาตรฐานอังกฤษ T=NPT เกลียวเทเปอร์อเมริกัน

     ตัวอย่างโมเดล: 3F210-08L | วาล์วเท้าอลูมิเนียมอัลลอยด์ G1/4 พอร์ตพร้อมฟังก์ชั่นล็อคตัวเอง 3FM210-M5 | M5 ด้ายมินิพลาสติกไมโครฟุตวาล์ว

  2.4 ตารางเปรียบเทียบข้อมูลจำเพาะซีรีส์เต็ม

3. พารามิเตอร์ทางเทคนิคหลัก

4. ความแตกต่างในการเลือก: ซีรีส์ 3F Aluminium กับ 3FM มินิพลาสติกซีรีส์

5. ความแตกต่างด้านการทำงาน: การรีเซ็ตตัวเองและการล็อคตัวเอง

     • ประเภทรีเซ็ตตัวเองทันทีที่ไม่ใช่ L: แป้นจะเด้งกลับโดยอัตโนมัติหลังจากปล่อยเท้า ซึ่งจะตัดการจ่ายอากาศและปล่อยแรงดันจากพอร์ต A เป็นประเภทที่พบบ่อยที่สุดสำหรับการจ๊อกกิ้งและสถานการณ์การควบคุมเป็นระยะๆ

     • ชนิดล็อคตัวเองต่อท้าย L: กดหนึ่งครั้งเพื่อล็อคแป้นเพื่อให้จ่ายอากาศและรักษาแรงดันได้อย่างต่อเนื่อง กดอีกครั้งเพื่อปลดล็อคและปล่อยแรงดันตกค้าง ออกแบบมาเป็นพิเศษสำหรับการรักษาวงจรนิวแมติกด้วยแรงดันเป็นเวลานาน

6. การเปลี่ยนและการใช้งานทั่วไป

  6.1 การเปลี่ยนที่เข้ากันได้

     ซีรีส์ SOLH 3F/3FM มาแทนที่ซีรีส์ AirTAC 3F210/3FM210 ดั้งเดิมและรุ่นเทียบเท่า Xinchang/SOLIH ในประเทศโดยสมบูรณ์ และสามารถอัปเกรดและเปลี่ยนวาล์วเท้าเหยียบ FV320 เก่าได้โดยตรงด้วยขนาดที่สมบูรณ์แบบและความเข้ากันได้ในการทำงาน

 6.2 สถานการณ์การใช้งานทั่วไป

     • การควบคุมเท้ากระบอกแบบออกทางเดียว: แหล่งอากาศ → วาล์วเท้า 3F → กระบอกสูบแบบออกฤทธิ์เดี่ยว กระบอกสูบจะส่งกลับและปล่อยแรงดันโดยอัตโนมัติเมื่อปล่อยแป้น ทำให้มีการทำงานที่ไม่ต่อเนื่องอย่างปลอดภัย

     • ถ้วยดูดสูญญากาศบรรเทาความดัน: ขั้นตอนการจ่ายอากาศเพื่อตัดสุญญากาศ ปล่อยแป้นเหยียบเพื่อระบายอากาศออก และลดแรงยึดถ้วยดูดเพื่อการปล่อยชิ้นงานอย่างรวดเร็ว

     • การควบคุมการประมวลผลทางอุตสาหกรรม: การสลับเท้าเหยียบแบบแมนนวลสำหรับเครื่องปั๊มขนาดเล็ก เครื่องเจียร และระบบจับยึดฟิกซ์เจอร์แบบนิวแมติก ช่วยให้มือว่างเพื่อการทำงานที่มีประสิทธิภาพ

สรุปประโยคเดียว

     SOLH 3F/3FM ซีรีส์ 3/2 ทางวาล์วแบบเท้าเหยียบปิดตามปกติประกอบด้วยรุ่นอะลูมิเนียมรีเซ็ตตัวเอง/ล็อคในตัวสำหรับงานหนัก และรุ่นพลาสติกน้ำหนักเบาขนาดเล็ก โดดเด่นด้วยประสิทธิภาพการป้องกันฝุ่นและน้ำกระเซ็นระดับ IP54 การทำงานแบบไม่ต้องหล่อลื่น และความเข้ากันได้กับ AirTAC เต็มรูปแบบ ทำให้วาล์วเหล่านี้เป็นวาล์วสวิตชิ่งนิวแมติกแบบแฮนด์ฟรีมาตรฐานสำหรับการควบคุมกระบอกสูบ การสกัดสูญญากาศ และการทำงานของเครื่องมือทางอุตสาหกรรม
