โซลินอยด์วาล์วแบบนิวแมติก 3/2 ทาง ซีรีส์ 3V | วาล์วควบคุม NC/NO แบบควบคุมโดยตรงและแบบนำร่อง

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และส่วนต่อประสานโครงสร้าง

     ซีรีส์ SOLH 3V เป็นอุปกรณ์มาตรฐานโซลินอยด์วาล์วควบคุมทิศทางด้วยไฟฟ้า 3/2 ทาง มีจำหน่ายในออกฤทธิ์โดยตรง และดำเนินการนำร่อง โครงสร้าง ออกแบบมาโดยเฉพาะสำหรับการควบคุมกระบอกสูบแบบทางเดียว การสลับวงจรนิวแมติก และการควบคุมระบบสุญญากาศ โดยมีการกำหนดค่าหลักสองแบบ: ปิดปกติ (NC) และเปิดตามปกติ (NO) ด้วยตัวเครื่องอะลูมิเนียมอัลลอยด์ที่ทนทาน โครงสร้างกะทัดรัด การตอบสนองที่รวดเร็ว และตัวเลือกสตาร์ทแบบไม่มีแรงดัน ทำให้ทำหน้าที่เป็นวาล์วควบคุมสากลมาตรฐานสำหรับระบบอัตโนมัติแบบนิวแมติกขนาดเล็ก

  1.1 คำจำกัดความพอร์ตมาตรฐาน 3/2 ทาง

     • พี พอร์ต: ช่องอากาศเข้าหลัก

     • ท่าเรือ: ช่องทำงาน เชื่อมต่อกับกระบอกสูบนิวแมติกแบบออกทางเดียวหรือหัวฉีดสุญญากาศ

     • อาร์พอร์ต: ช่องระบายอากาศ ติดตั้งท่อไอเสียเพื่อลดเสียงรบกวน

  1.2 การจำแนกประเภทไดรฟ์และโครงสร้าง

     • โหมดขับเคลื่อน: ตัวเลือกที่ออกฤทธิ์โดยตรงด้วยแม่เหล็กไฟฟ้า / ทำงานโดยนำร่อง

     • ประเภทซีรีส์: ออกฤทธิ์โดยตรง (3V1/3V2); แบบมีนักบิน (3V100/3V200/3V300)

     • วัสดุตัวเครื่อง: อลูมิเนียมอัลลอยด์ความแข็งแรงสูง น้ำหนักเบา และทนทาน

2. หลักการทำงานของวาล์ว 3/2 ทาง

     ซีรีส์ 3V ใช้การออกแบบการควบคุมคอยล์เดี่ยว แบ่งออกเป็นประเภท NC และ NO พร้อมลอจิกการทำงานที่เป็นอิสระอย่างสมบูรณ์ ใช้กันอย่างแพร่หลายสำหรับกระบอกรีเซ็ตอัตโนมัติและการควบคุมวงจรสุญญากาศ

  2.1 ปกติปิด (NC) - ประเภทที่พบบ่อยที่สุด

  รุ่นที่ใช้งานได้: 3V110, 3V210, 3V310

     • สถานะรีเซ็ตการปิดเครื่อง: สปริงรีเซ็ตจะผนึกพอร์ตทางเข้า P; พอร์ต A สื่อสารกับพอร์ต R สำหรับไอเสีย ไม่มีแรงดันเอาต์พุต

     • สถานะการทำงานเมื่อเปิดเครื่อง: แรงแม่เหล็กไฟฟ้าดึงแกนวาล์วเพื่อเปลี่ยน ทางเข้า P เชื่อมต่อกับพอร์ตการทำงานสำหรับการจ่ายอากาศ พอร์ตไอเสีย R ปิดสนิท

  2.2 ประเภทเปิดปกติ (NO)

  รุ่นที่ใช้งานได้: 3V120, 3V220, 3V320

     • สถานะรีเซ็ตการปิดเครื่อง: ช่องทางเข้า P สื่อสารกับช่องทำงาน A เพื่อการจ่ายอากาศอย่างต่อเนื่อง พอร์ตไอเสีย R ปิดอยู่

     • สถานะการทำงานเมื่อเปิดเครื่อง: พอร์ตทางเข้า P ถูกปิดผนึก; พอร์ตการทำงานสื่อสารกับพอร์ต R เพื่อระบายแรงดันและไอเสีย

3. พารามิเตอร์การจำแนกประเภทและข้อมูลจำเพาะของซีรี่ส์

  3.1 ซีรี่ส์การแสดงทางตรง (3V1 / 3V2) – การเริ่มต้นแรงดันเป็นศูนย์

  ข้อได้เปรียบหลัก: รองรับการเริ่มต้นแรงดันเป็นศูนย์ 0MPa ความเร็วตอบสนองที่รวดเร็วเป็นพิเศษ (＜0.05 วินาที) ประสิทธิภาพที่มั่นคงสำหรับสภาวะการทำงานแรงดันต่ำและสุญญากาศ

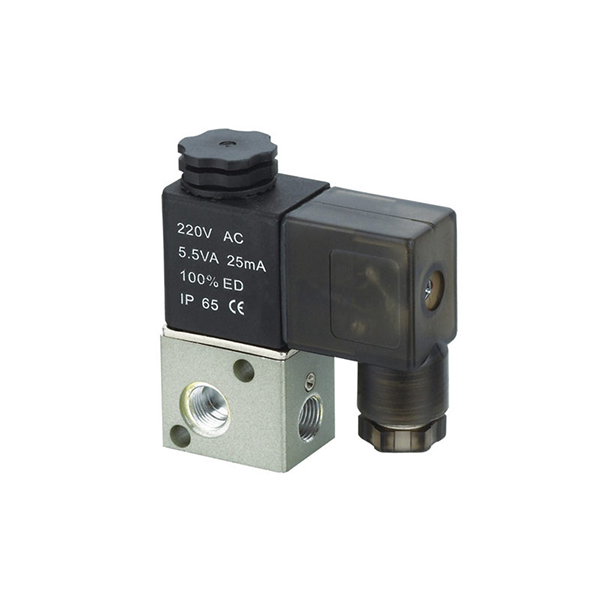

  • 3V1 ไมโครซีรีส์

￮ ขนาดพอร์ต: M5, G1/8 (06)

￮ พื้นที่การไหล: 10.2 มม.² (CV=0.6)

￮ รุ่นทั่วไป: 3V1-06, 3V1-M5

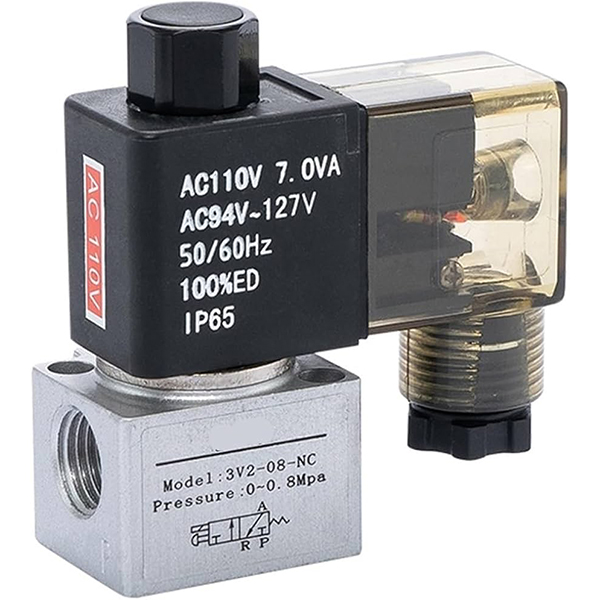

  • 3V2 มินิซีรีส์

￮ ขนาดพอร์ต: G1/8 (06), G1/4 (08)

￮ พื้นที่การไหล: 17.0 มม.² (CV=1.0)

  3.2 ซีรี่ส์ที่ควบคุมโดยนำร่อง (3V100 / 3V200 / 3V300) – การไหลขนาดใหญ่

  ข้อได้เปรียบหลัก: ความจุการไหลขนาดใหญ่และการใช้พลังงานต่ำ ต้องใช้แรงดันเริ่มต้นขั้นต่ำเพื่อการสลับที่เสถียร เหมาะสำหรับวงจรนิวแมติกแรงดันมาตรฐาน

  • ซีรีส์ 3V100: ขนาดพอร์ต M5, G1/8 (06)

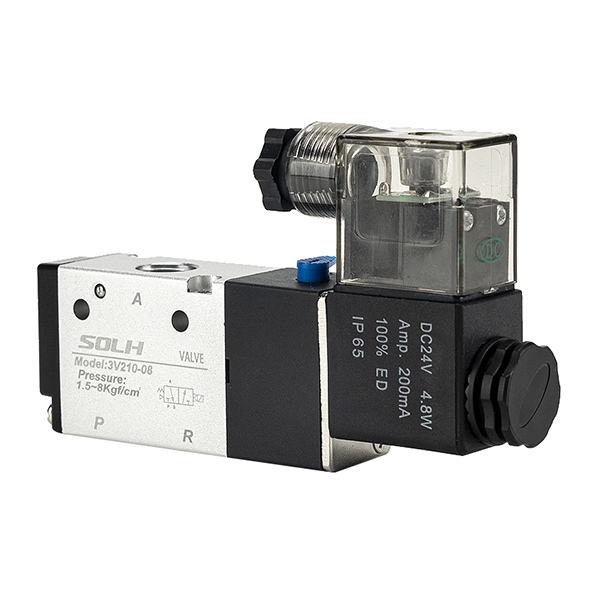

  • 3V200 ยูนิเวอร์แซลซีรีส์

￮ ขนาดพอร์ต: G1/4 (08)

￮ พื้นที่การไหล: 17.0 มม.² (CV=1.0)

￮ รุ่นทั่วไป: 3V210-08

  • 3V300 ชุดไหลขนาดใหญ่

￮ ขนาดพอร์ต: G3/8 (10)

￮ พื้นที่การไหล: 28.0 มม.² (CV=1.65)

4. กรอกกฎการเข้ารหัสโมเดลและตัวอย่างการสั่งซื้อ

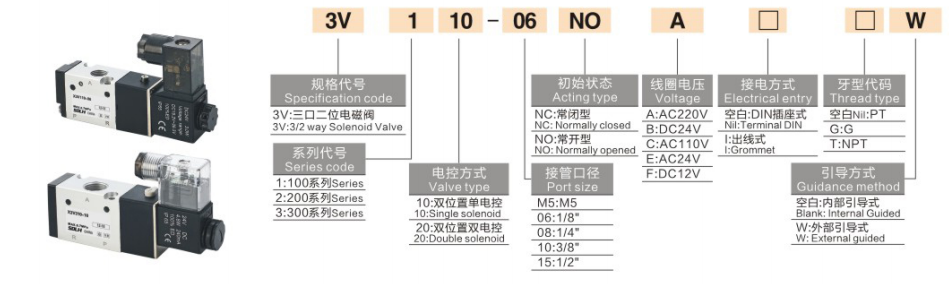

  1. ลอจิกการเข้ารหัส: 3V [รหัสซีรี่ส์] [รหัสฟังก์ชั่น] - [ขนาดพอร์ต] [รหัสแรงดันไฟฟ้า] [รหัสสายไฟ]

 2. ตัวอย่างการสั่งซื้อมาตรฐาน

     • 3V210-08-B: 3/2 ทาง, ชนิด NC, พอร์ต G1/4, DC24V, การเชื่อมต่อช่องเสียบ DIN

     • 3V1-06-A: 3/2 ทาง, ชนิด NC, พอร์ต G1/8, AC220V

5. พารามิเตอร์ทางเทคนิคหลัก

6. ข้อดีของผลิตภัณฑ์หลัก

     • การออกแบบเฉพาะทาง 3/2: เข้ากันได้อย่างลงตัวกับกระบอกสูบแบบออกทางเดี่ยวแบบสปริงกลับ พิเศษสำหรับการจับยึด การดัน และการรีเซ็ตการทำงานของนิวแมติก

     • โหมดการทำงานแบบคู่: ตัวเลือกประเภทปิดปกติ (รีเซ็ตการปิดเครื่อง) และเปิดตามปกติ (ปิดการทำงาน) เพื่อปรับให้เข้ากับตรรกะกระบวนการที่หลากหลาย

     • ตัวเลือกไดรฟ์คู่: ชนิดออกฤทธิ์โดยตรงรองรับการสตาร์ทด้วยแรงดันเป็นศูนย์สำหรับสถานการณ์สุญญากาศ/แรงดันต่ำ ประเภทที่ดำเนินการนำร่องตระหนักถึงการไหลขนาดใหญ่และการทำงานที่เสถียรที่ใช้พลังงานต่ำ

     • กะทัดรัดและทนทาน: โครงสร้างแบบรวมขนาดเล็ก ประสิทธิภาพการซีลที่ดีเยี่ยม อายุการใช้งานยาวนาน และการออกแบบที่ไม่ต้องหล่อลื่น

     • การกำหนดค่าทางไฟฟ้าที่ยืดหยุ่น: ข้อมูลจำเพาะแรงดันไฟฟ้าหลายแบบ (AC220V/110V/24V, DC24V/12V) และโหมดการเดินสายคู่ตอบสนองความต้องการที่ตรงกันทั่วโลก

     • ความเข้ากันได้สูง: ขนาดการติดตั้งเท่ากับวาล์วควบคุมนิวแมติก 3A และวาล์วดึงมือ 3 ลิตร รองรับการเปลี่ยนและอัพเกรดโดยตรง

7. สถานการณ์การใช้งานทั่วไป

     • การควบคุมอัตโนมัติของกระบอกสูบแบบออกทางเดียว (การหนีบ การดัน กลไกการรีเซ็ตสปริง)

     • เครื่องกำเนิดสุญญากาศและการสลับระบบหัวดูดสุญญากาศ (ชนิดออกฤทธิ์โดยตรงรองรับการควบคุมแรงดันลบ)

     • การควบคุมการเปิด-ปิดวงจรนิวแมติก การเชื่อมต่อความปลอดภัยของอุปกรณ์ การดำเนินการเขย่าเบา ๆ ของแอคชูเอเตอร์ขนาดเล็ก

     • การทดแทนโดยตรงสำหรับวาล์วควบคุมอากาศ 3A และวาล์วควบคุมด้วยมือ 3L ในระบบนิวแมติกมาตรฐาน

สรุปประโยคเดียว

     ซีรีส์ SOLH 3V เป็นวาล์วควบคุมทิศทางแม่เหล็กไฟฟ้า 3/2 ทางมาตรฐานพร้อมโหมดคู่ NC/NO และโครงสร้างไดรฟ์คู่แบบตรง/แบบนำร่อง ซึ่งนำไปใช้อย่างมืออาชีพกับระบบขับเคลื่อนกระบอกสูบแบบออกฤทธิ์เดี่ยวและการควบคุมวงจรสุญญากาศ โดยทำหน้าที่เป็นส่วนประกอบควบคุมหลักสำหรับระบบอัตโนมัติแบบนิวแมติกขนาดเล็ก
