4เอ Series 5/2 & 5/3 Way นิวแมติกวาล์วควบคุม | วาล์วควบคุมทิศทางแบบใช้ลมบริสุทธิ์

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และโครงสร้างหลัก

     ซีรีส์ SOLH 4A เป็นมาตรฐาน AirTAC5/2 ทางและ 5/3 ทางวาล์วควบคุมทิศทางลมภายนอกซึ่งถือได้ว่าเป็นโซลินอยด์วาล์วซีรีส์ 4V รุ่นนิวแมติกบริสุทธิ์. ขับเคลื่อนอย่างเต็มที่ด้วยสัญญาณอากาศโดยไม่มีส่วนประกอบทางไฟฟ้าหรือขดลวดแม่เหล็กไฟฟ้า จึงให้ประสิทธิภาพการสลับนิวแมติกที่ปลอดภัยอย่างแท้จริง ออกแบบมาสำหรับวงจรนิวแมติกส์อินเตอร์ล็อกที่ป้องกันการระเบิด ไม่จ่ายไฟ และปลอดภัย มีโครงสร้างแบบสปูล การปิดผนึกที่เชื่อถือได้ และตัวเครื่องอะลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูง ทำให้สามารถใช้งานร่วมกันได้อย่างสมบูรณ์แบบและสามารถใช้แทนกันได้กับวาล์วซีรีส์ 4V กระแสหลัก

  1.1 คำจำกัดความอินเทอร์เฟซมาตรฐาน 5 พอร์ต

     • พี พอร์ต: ช่องทางเข้าอากาศอัดหลัก

     • พอร์ตการทำงาน A/B: พอร์ตเอาต์พุตสำหรับเชื่อมต่อกระบอกสูบแบบสองทางเพื่อควบคุมการยืดและการถอยกลับ

     • พอร์ตไอเสีย R/S: ช่องระบายอากาศระบายแรงดัน รองรับการติดตั้งท่อไอเสียมาตรฐาน

     • โหมดขับเคลื่อน: การควบคุมด้วยลมภายนอก สัญญาณอากาศเข้าจากพอร์ตควบคุมทวิภาคี

     • คุณสมบัติโครงสร้าง: การออกแบบสปูลสไลด์ที่แม่นยำ ตัวอะลูมิเนียมอัลลอยด์ที่ทนทาน ประสิทธิภาพการปิดผนึกที่มั่นคงและมีอายุการใช้งานยาวนาน

2. วาล์วควบคุมนิวเมติก 5/2 ทาง (การถอยหลังขั้นพื้นฐาน)

  2.1 ระบบควบคุมด้วยลมเดี่ยว (4A110/210/310/410)

     • หลักการทำงาน: แรงดันอากาศที่ใช้บนพอร์ตควบคุมด้านหนึ่งสำหรับการถอยหลังวาล์ว สปริงรีเซ็ตอัตโนมัติหลังจากปล่อยแรงดัน

     • ลักษณะสำคัญ: การออกแบบการรีเซ็ตแบบป้องกันข้อผิดพลาดพร้อมระบบตัดอากาศ โครงสร้างที่เรียบง่าย และความเสถียรในการทำงานสูง

     • โมเดลทั่วไป: 4A210-08 (พอร์ต G1/8 ระบบควบคุมอากาศเดี่ยว 5/2 ทาง)

  2.2 ระบบควบคุมด้วยลมคู่ (4A120/220/320/420)

     • หลักการทำงาน: แรงดันสำรองของช่องควบคุมอากาศทวิภาคี ไม่มีสปริงรีเซ็ต รักษาตำแหน่งวาล์วปัจจุบันหลังจากตัดอากาศด้วยฟังก์ชั่นล็อคหน่วยความจำ.

     • ลักษณะสำคัญ: ความแม่นยำของตำแหน่งสูง การดำเนินการประหยัดพลังงาน (ไม่จำเป็นต้องจ่ายอากาศอย่างต่อเนื่อง) การยึดตำแหน่งปิดอากาศที่มั่นคง

     • โมเดลทั่วไป: 4A220-08 (พอร์ต G1/8, ระบบควบคุมอากาศคู่, 5/2 ทาง)

3. วาล์วควบคุมนิวแมติกคู่ 5/3 ทาง (การควบคุมระดับกลางที่แม่นยำ)

  รุ่นซีรีส์ 4A แบบ 5/3 ทางทั้งหมด (4A130/230/330/430) ใช้ระบบควบคุมแบบนิวแมติกคู่ พร้อมด้วยฟังก์ชันตำแหน่งตรงกลางแบบมืออาชีพ 3 แบบเพื่อตอบสนองข้อกำหนดการควบคุมแบบนิวแมติกขั้นสูง

     • ศูนย์ปิด (แบบ C): พอร์ตทั้งหมดปิดสนิทที่ตำแหน่งตรงกลาง ตระหนักถึงการล็อคกระบอกสูบ การยึดแรงดัน และการป้องกันการตกสำหรับสถานีแนวตั้งและแบบแขวน

     • ศูนย์ท่อไอเสีย (แบบ E): พอร์ตการทำงาน A/B สื่อสารกับพอร์ตไอเสียที่ตำแหน่งตรงกลาง ระบบจะปล่อยแรงดันออกอย่างสมบูรณ์ ทำให้สามารถลอยกระบอกสูบได้อย่างอิสระ การแก้ไขจุดบกพร่องด้วยตนเอง และการปกป้องความปลอดภัยของอุปกรณ์

     • ศูนย์ความดัน (แบบ P): ช่องอากาศ P สื่อสารกับพอร์ต A/B ทั้งสองพอร์ตที่ตำแหน่งตรงกลาง แปลงกระบอกสูบแบบ double-acting ไปเป็นเอาต์พุตแบบ single-acting เหมาะสำหรับการจับยึดแบบซิงโครนัสและการควบคุมสมดุลของแรง

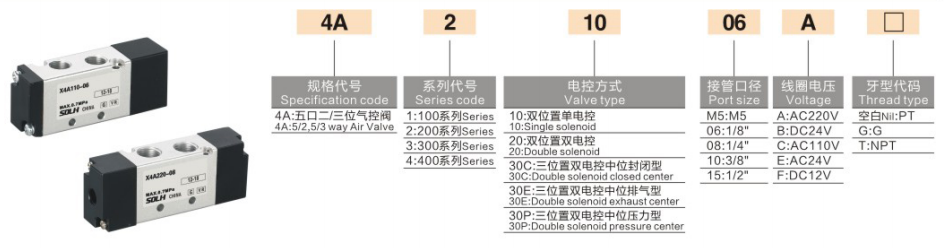

4. กฎการเข้ารหัสโมเดลมาตรฐานและโมเดลทั่วไป

 1. ลอจิกการเข้ารหัส: 4A [รหัสขนาด] [รหัสควบคุม / ฟังก์ชั่นกลาง] - [ขนาดพอร์ต]

  2. โมเดลทั่วไปทั่วไป

     • 4เอ210-08: ระบบควบคุมด้วยลมเดี่ยว, 5/2 ทาง, พอร์ต G1/4

     • 4เอ220-08: ระบบควบคุมนิวแมติกคู่, 5/2 ทาง, พอร์ต G1/4

     • 4เอ230C-08: ระบบควบคุมนิวแมติกคู่, ศูนย์กลางปิด 5/3 ทาง, พอร์ต G1/4

     • 4เอ310-10: ระบบควบคุมด้วยลมเดี่ยว, 5/2 ทาง, พอร์ตการไหลขนาดใหญ่ G3/8

5. พารามิเตอร์ทางเทคนิค Universal Core (มาตรฐาน AirTAC)

6. ข้อดีของผลิตภัณฑ์หลัก

     • ป้องกันการระเบิดจากภายในและปลอดภัย: โครงสร้างนิวแมติกบริสุทธิ์ไม่มีส่วนประกอบทางไฟฟ้าและประกายไฟ ปรับให้เข้ากับสภาพแวดล้อมการทำงานที่มีฝุ่น ชื้น ไวไฟ และระเบิดได้อย่างเต็มที่ ทำให้การทำงานปลอดภัยไร้ความเสี่ยง

     • ฟังก์ชั่นหน่วยความจำควบคุมคู่: รุ่นควบคุมนิวแมติกคู่จะรักษาตำแหน่งวาล์วหลังการตัดอากาศ รองรับการวางตำแหน่งและรักษาแรงดันเป็นเวลานานโดยไม่ต้องจ่ายอากาศอย่างต่อเนื่อง ประหยัดพลังงานและมีเสถียรภาพ

     • ฟังก์ชั่นกลางสามตำแหน่งอเนกประสงค์: ติดตั้งโหมดกลางสามโหมดของ C/E/P เพื่อครอบคลุมการล็อคกระบอกสูบ ความต้องการการรักษาเสถียรภาพแรงดันแบบลอยตัวและการหนีบแบบซิงโครนัส

     • ความสามารถในการแลกเปลี่ยนสากล 100%: ขนาดการติดตั้งและพารามิเตอร์การไหลที่สม่ำเสมอด้วยโซลินอยด์วาล์วซีรีส์ 4V ช่วยให้สามารถเปลี่ยนและอัปเกรดระบบควบคุมไฟฟ้าเป็นระบบนิวแมติกบริสุทธิ์ได้โดยตรง

     • ประสิทธิภาพที่มั่นคงและทนทาน: โครงสร้างแกนม้วนที่แม่นยำพร้อมความต้านทานแรงเสียดทานต่ำ แรงกดสตาร์ทต่ำ ความหนาแน่นของอากาศที่ดีเยี่ยม และอายุการใช้งานยาวนานโดยปราศจากน้ำมันหล่อลื่น

7. สถานการณ์การใช้งานทั่วไป

     • ระบบควบคุมการถอยหลังด้วยลมแบบกระบอกสูบสองทางและระบบเชื่อมต่อความปลอดภัยของอุปกรณ์

     • โซนป้องกันการระเบิด อุปกรณ์ที่ไม่ใช้ไฟฟ้า วงจรควบคุมนิวแมติกของอุตสาหกรรมเหมืองแร่ เคมี และการเคลือบ

     • วงจรนิวแมติกส์เพื่อความปลอดภัยต้องมีการรีเซ็ตระบบตัดอากาศหรือการดำรงตำแหน่งระยะยาว

     • ระบบนิวแมติกลอจิกบริสุทธิ์ประกอบด้วยวาล์วมือ วาล์วควบคุมทางกล และวาล์วเคลื่อนตัวแบบนิวแมติก

สรุปประโยคเดียว

  ซีรีส์ SOLH 4A เป็นวาล์วควบคุมทิศทางแบบนิวแมติกสากล 5/2 และ 5/3 ทาง พร้อมด้วยระบบควบคุมอากาศเดี่ยว/คู่ และฟังก์ชันกลาง C/E/P สามฟังก์ชัน โดดเด่นด้วยความปลอดภัยภายในและขนาดที่เปลี่ยนได้ของซีรีส์ 4V จึงเป็นส่วนประกอบหลักที่ต้องการสำหรับวงจรควบคุมนิวแมติกที่ป้องกันการระเบิด ไม่ใช้ไฟฟ้า และมีความปลอดภัยสูง
