ยี่ห้อ: SOLH โดย Richge Technology | 5/2 5/3 Way Hand Lever วาล์วนิวเมติกสำหรับการดีบักแบบแมนนวลและการหยุดเพื่อความปลอดภัย

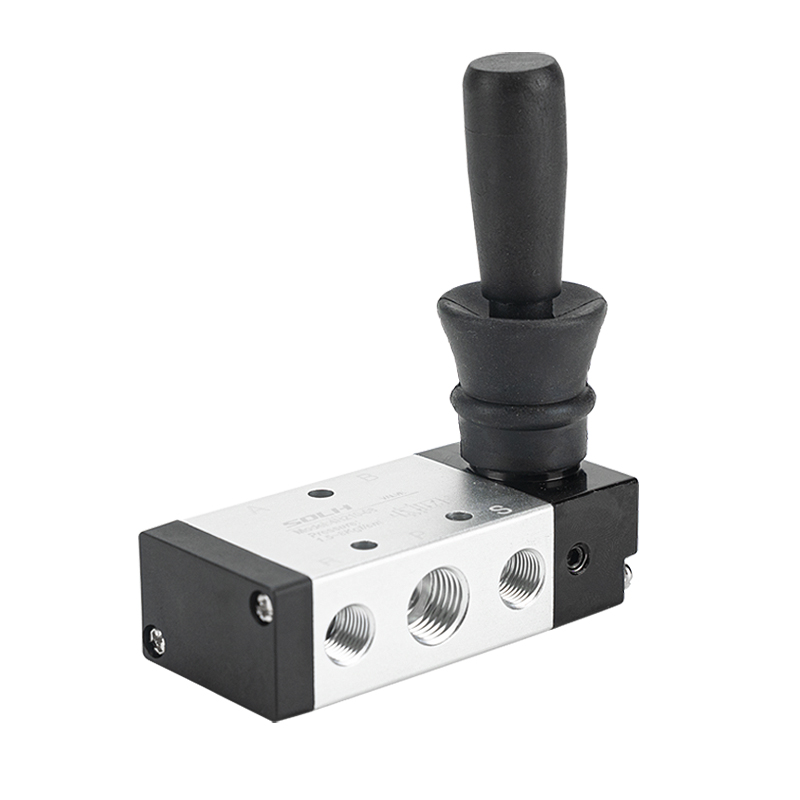

ซีรีส์ SOLH 4H เป็นมาตรฐาน AirTAC5/2 ทางและ 5/3 ทางวาล์วควบคุมทิศทางคันโยกแบบแมนนวลหรือที่เรียกว่าสปูลวาล์วแบบใช้มือ โดยจะสลับวงจรนิวแมติกโดยใช้คันโยกแบบแมนนวลโดยไม่มีสัญญาณควบคุมไฟฟ้าหรือนิวแมติก ใช้กันอย่างแพร่หลายสำหรับการดีบักอุปกรณ์ด้วยตนเอง การหยุดฉุกเฉิน และการควบคุมการเขย่าเบา ๆ ของกระบอกสูบ โดยมีโครงสร้างสปูลที่แม่นยำและตัวเครื่องโลหะผสมอะลูมิเนียมที่ทนทาน พร้อมโหมดการวางตำแหน่งคู่ของการรีเซ็ตสปริงและการล็อคลูกเหล็ก สามารถใช้แทนกันได้อย่างสมบูรณ์กับโซลินอยด์วาล์ว 4V และวาล์วนิวแมติก 4A ซึ่งเป็นส่วนประกอบควบคุมแบบแมนนวลสากลสำหรับระบบนิวแมติกมาตรฐาน
1.1 คำจำกัดความอินเทอร์เฟซมาตรฐาน 5 พอร์ต
• พี พอร์ต: ช่องทางเข้าอากาศอัดหลัก
• พอร์ตการทำงาน A/B: พอร์ตเอาต์พุตคู่สำหรับเชื่อมต่อกระบอกสูบแบบสองทางเพื่อควบคุมระยะการยืดและการถอยกลับ
• พอร์ตไอเสีย R/S: ช่องระบายอากาศระบายแรงดัน รองรับการติดตั้งท่อไอเสียมาตรฐานเพื่อลดเสียงรบกวน
• โหมดขับเคลื่อน: การดำเนินการสลับคันโยกแบบแมนนวลแบบตรง
• คุณสมบัติโครงสร้าง: ประเภทสปูลที่มีความแม่นยำสูง, ตัวอลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูง, โครงสร้างการวางตำแหน่งสปริงรีเซ็ต / ลูกเหล็กเพื่อการทำงานที่มั่นคง
2.1 สปริงรีเซ็ตแบบแมนนวล (4H210/310/410)
• หลักการทำงาน: สลับคันโยกเพื่อย้อนกลับวงจรอากาศ คันบังคับจะรีเซ็ตโดยอัตโนมัติด้วยแรงสปริงหลังจากปล่อยมือ
• ลักษณะสำคัญ: รีเซ็ตทันทีด้วยการปล่อยมือ ประสิทธิภาพการป้องกันการทำงานผิดพลาดที่ยอดเยี่ยม และความปลอดภัยในการปฏิบัติงานสูง
• โมเดลทั่วไป: 4H210-08 (พอร์ต G1/4, วาล์วแมนนวลรีเซ็ตสปริง 5/2 ทาง)
2.2 แบบล็อคด้วยมือ (4H210L/310L)
• หลักการทำงาน: ติดตั้งโครงสร้างคันโยกล็อคตัวเอง วาล์วจะรักษาตำแหน่งกลับด้านไว้หลังจากสลับ และจำเป็นต้องรีเซ็ตด้วยตนเองจึงจะกลับได้
• ลักษณะสำคัญ: ตำแหน่งที่มั่นคงและการดำรงตำแหน่งในระยะยาว ป้องกันการสัมผัสโดยไม่ตั้งใจและการทำงานผิดพลาดได้อย่างมีประสิทธิภาพ เหมาะสำหรับสภาพการทำงานที่ยาวนาน
• โมเดลทั่วไป: 4H210L-08 (พอร์ต G1/4, วาล์วแมนนวลล็อค 5/2 ทาง)
วาล์วแบบแมนนวลซีรีส์ 4H230/330/430 ซีรีส์ 5/3 ทางใช้การออกแบบการวางตำแหน่งลูกเหล็กที่มีความเสถียรแบบคู่ พร้อมด้วยฟังก์ชันตำแหน่งกลางแบบมืออาชีพ 3 แบบเพื่อตอบสนองความต้องการในการควบคุมนิวแมติกขั้นสูง
• ศูนย์ปิด (แบบ C): ปิดสนิทที่ตำแหน่งตรงกลาง ตระหนักถึงการล็อคกระบอกสูบ การยึดแรงดัน และการป้องกันการล้มสำหรับสถานีแบบแขวนและแนวตั้งโมเดลทั่วไป: 4H230C-08
• ศูนย์ท่อไอเสีย (แบบ E): พอร์ตการทำงาน A/B สื่อสารกับพอร์ตไอเสียที่ตำแหน่งตรงกลาง ระบบจะปล่อยแรงดันออกอย่างเต็มที่ ทำให้กระบอกสูบลอยได้อย่างอิสระ การแก้ไขจุดบกพร่องของอุปกรณ์แบบแมนนวล และการป้องกันความปลอดภัยโมเดลทั่วไป: 4H230E-08
• ศูนย์ความดัน (แบบ P): ช่องอากาศ P สื่อสารกับพอร์ต A/B ที่ตำแหน่งตรงกลาง โดยแปลงกระบอกสูบแบบสองทางไปเป็นเอาต์พุตแบบออกทางเดียวสำหรับการจับยึดแบบซิงโครนัสและการควบคุมสมดุลของแรงโมเดลทั่วไป: 4H230P-08

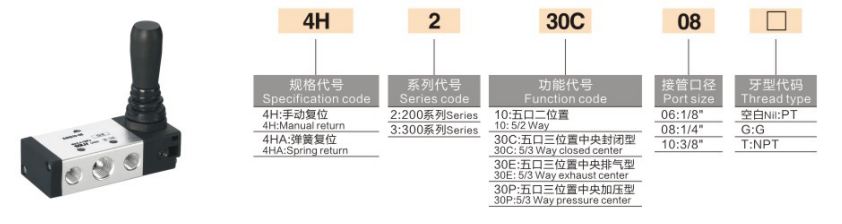

1. ลอจิกการเข้ารหัส: 4H [รหัสขนาด] [รหัสฟังก์ชั่น] - [ขนาดพอร์ต]
|
ส่วนรหัส |
คำจำกัดความโดยละเอียด |
|
4ชม |
ชุดวาล์วก้านโยกแบบแมนนวล 5/2 และ 5/3 ทาง |
|
รหัสขนาด |
2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
รหัสฟังก์ชั่น |
10=5/2 ทางสปริงรีเซ็ต; 10L=5/2 วิธีล็อคแบบ; 30C/30E/30P=ปิด 5/3 ทาง/ไอเสีย/ศูนย์แรงดัน |
|
ขนาดพอร์ต |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
2. โมเดลทั่วไปทั่วไป
• 4ชม210-08: สปริงรีเซ็ต 5/2 ทาง, วาล์วแบบแมนนวลสากลพอร์ต G1/4
• 4ชม210L-08: ประเภทการถือครองตำแหน่งระยะยาวแบบล็อคตัวเอง 5/2 ทาง
• 4ชม230C-08: ศูนย์กลางปิด 5/3 ทาง รุ่นล็อคแรงดันกระบอกสูบ
• 4ชม310-10: สปริงรีเซ็ต 5/2 ทาง, วาล์วควบคุมแบบแมนนวลไหลขนาดใหญ่ G3/8
|
รายการพารามิเตอร์ |
ข้อมูลจำเพาะ |
|
สื่อการทำงาน |
อากาศอัดที่กรองแล้ว (ความแม่นยำในการกรอง ≥40μm) |
|
ช่วงแรงดันใช้งาน |
0.15～0.8MPa |
|
พิสูจน์ความดัน |
1.2MPa |
|
ช่วงอุณหภูมิในการทำงาน |
-20 ℃～+70 ℃ |
|
ความต้องการการหล่อลื่น |
การออกแบบที่ไม่ต้องหล่อลื่น (ตัวเลือกการหล่อลื่นสำหรับสภาพการทำงานพิเศษ) |
|
4ชม210-08 พารามิเตอร์การไหล |
พื้นที่ใช้งานจริง 17.0 มม.², Cv=1.0 |
|
พารามิเตอร์การไหล 4H310-10 |
พื้นที่ใช้งานจริง 28.0 มม.², Cv=1.65 |
|
วัสดุตัวเครื่อง |
อลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูง |
• ประสิทธิภาพความปลอดภัยป้องกันการระเบิดแบบแมนนวล: ไม่ต้องใช้อุปกรณ์ไฟฟ้าและแหล่งจ่ายไฟ ความเสี่ยงต่อการเกิดประกายไฟเป็นศูนย์ เหมาะอย่างยิ่งสำหรับการดีบักอุปกรณ์ การหยุดฉุกเฉิน และการควบคุมด้วยตนเองในสภาพแวดล้อมที่ติดไฟ ระเบิดได้ และมีฝุ่นมาก
• โหมดการวางตำแหน่งคู่สำหรับสถานการณ์เต็มรูปแบบ: ประเภทสปริงรีเซ็ตสำหรับการรีเซ็ตความปลอดภัยทันทีและป้องกันการทำงานผิดพลาด ชนิดล็อคเพื่อการยึดตำแหน่งที่มั่นคงในระยะยาว ครอบคลุมการวิ่งระยะสั้นและสภาพการทำงานที่ยาวนาน
• ฟังก์ชั่นกลางสามตำแหน่งอเนกประสงค์: มาพร้อมกับโหมดกลางสามโหมดของ C/E/P เพื่อการล็อคกระบอกสูบและการยึดแรงดัน ระบบลดแรงดันเพื่อความปลอดภัยของระบบ และการควบคุมสมดุลของการหนีบแบบซิงโครนัส
• การติดตั้งที่ยืดหยุ่นและเป็นสากล: รองรับการติดตั้งแผงและการติดตั้งฐานด้วยการติดตั้งคงที่หลายมุม เป็นสากลโดยสมบูรณ์และสามารถเปลี่ยนได้ด้วยวาล์วควบคุมไฟฟ้า 4V และวาล์วควบคุมนิวแมติก 4A ในขนาดการติดตั้ง
• การทำงานที่มั่นคงและทนทาน: การจับคู่สปูลที่แม่นยำและโครงสร้างการวางตำแหน่งลูกเหล็กช่วยให้สัมผัสมือได้ชัดเจน การกลับด้านที่คมชัด แรงเสียดทานต่ำ และอายุการใช้งานยาวนาน
• การดีบักแบบแมนนวล การดำเนินการเขย่าเบา ๆ และการควบคุมความปลอดภัยในการบำรุงรักษาของกระบอกสูบแบบดับเบิ้ลแอคติ้ง
• อินเตอร์ล็อคประตูนิรภัยและวงจรนิวแมติกหยุดฉุกเฉิน การควบคุมด้วยตนเองสำหรับโซนป้องกันการระเบิด
• การควบคุมการถอยหลังแบบแมนนวลสำหรับอุปกรณ์ที่ไม่ใช้พลังงานและสายการผลิตอัตโนมัติ
• การเปลี่ยนและแก้ไขจุดบกพร่องที่ไซต์งานของวาล์วแม่เหล็กไฟฟ้า 4V และวาล์วนิวแมติกส์ 4A เพื่อการสลับโหมดการควบคุมด้วยไฟฟ้า/นิวแมติก/ด้วยตนเองอย่างยืดหยุ่น
ซีรีส์ SOLH 4H เป็นวาล์วก้านโยกแบบสากล 5/2 และ 5/3 ทางที่มีการรีเซ็ต/ล็อคตำแหน่งคู่ และฟังก์ชันกลางสามฟังก์ชัน C/E/P เป็นวาล์วควบคุมด้วยมือมาตรฐานสำหรับการดีบักด้วยตนเองของระบบนิวแมติกและการควบคุมการหยุดฉุกเฉินเพื่อความปลอดภัย
