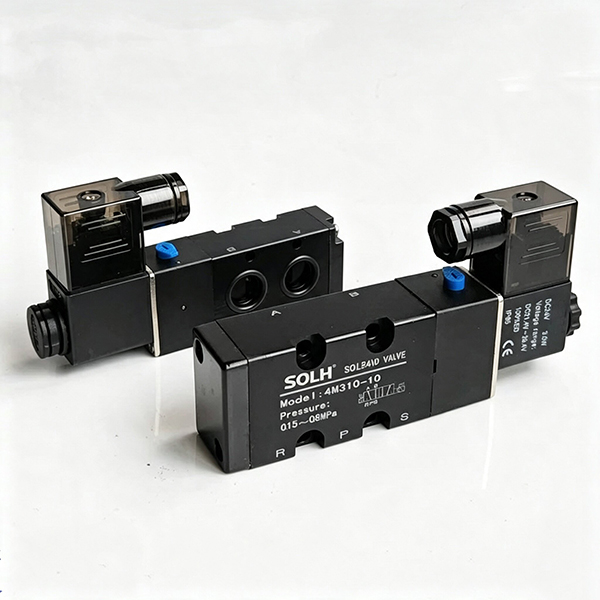

ซีรีส์ SOH 4M เป็นมืออาชีพโซลินอยด์วาล์วชนิดเพลทมาตรฐาน NAMUR 5/2 ทาง ออกแบบมาเป็นพิเศษสำหรับการควบคุมอัตโนมัติของตัวกระตุ้นแบบนิวแมติก เป็นไปตามมาตรฐานการติดตั้งด้านข้างของ NAMUR สากลอย่างเคร่งครัด โดยมีรูยึดมาตรฐานที่ด้านล่างของวาล์ว วาล์วสามารถเคลือบโดยตรงและติดตั้งที่ด้านข้างของบอลวาล์วนิวแมติกและแอคทูเอเตอร์วาล์วผีเสื้อโดยไม่ต้องใช้ท่ออากาศอะแดปเตอร์กลาง ใช้เฉพาะกับวงจรควบคุมอัตโนมัติของวาล์ว ซึ่งตรงตามมาตรฐานซีรีส์ Airtac 4M อย่างสมบูรณ์ และมีโครงสร้างที่แตกต่างจากโซลินอยด์วาล์วชนิดท่อ 4V ทั่วไป
1.1 ข้อมูลจำเพาะของผลิตภัณฑ์หลัก
• โหมดฟังก์ชัน: 5/2 ทาง (5 พอร์ต 2 ตำแหน่ง)
• โครงสร้างไดรฟ์: ประเภทสปูลนำร่องภายใน การทำงานแบบไม่ต้องหล่อลื่น
• มาตรฐานการติดตั้ง: การติดตั้งด้านข้างมาตรฐานของ NAMUR (ฐานรวมกับวงจรอากาศ P/A/B/R1/R2)
• โมเดลกระแสหลัก: 4M210-08, 4M210-06, 4M110-06

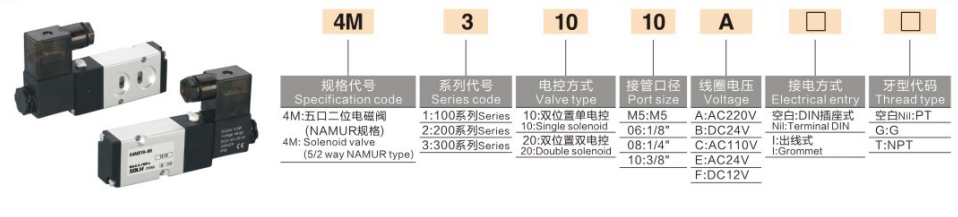

1. ลอจิกการเข้ารหัส: 4M [รหัสขนาด] [รหัสควบคุม] [รหัสฟังก์ชั่น] - [เธรดพอร์ต]
|
ส่วนรหัส |
คำจำกัดความโดยละเอียด |
|
4M |
โซลินอยด์วาล์ว 5/2 ทางแบบแผ่นมาตรฐานของ NAMUR |
|
1/2/3 |
ข้อกำหนดขนาด: 1=100 ซีรีส์, 2=200 ซีรีส์, 3=300 ซีรีส์ |
|
1/2 |
โหมดควบคุม: 1=การควบคุมด้วยไฟฟ้าเดี่ยว (รีเซ็ตสปริง); 2=ระบบควบคุมไฟฟ้าคู่ (หน่วยความจำสลัก) |
|
0/3 |
ประเภทฟังก์ชัน: 0=ประเภทเปิดปกติ; 3=ศูนย์ปิด (ไม่ค่อยได้ใช้) |
|
M5/06/08/10 |
ช่องอากาศเข้าภายนอกและขนาดเกลียวไอเสีย |
2. ตัวอย่างโมเดล
4M210-08: ขนาด 200, ระบบควบคุมด้วยไฟฟ้าเดี่ยวพร้อมสปริงรีเซ็ต, พอร์ตเกลียวภายนอก PT1/4
3. รายการข้อมูลจำเพาะโมเดลกระแสหลักแบบเต็มซีรีส์
|
ข้อกำหนดขนาด |
ระบบควบคุมไฟฟ้าเดี่ยว (สปริงรีเซ็ต) |
ระบบควบคุมไฟฟ้าคู่ (หน่วยความจำแบบล็อคตัวเอง) |
เกลียวแหล่งอากาศภายนอก |
|
4M100 |
4M110-M5/06 |
4M120-M5/06 |
M5 / PT1/8 |
|
4M200 (พบมากที่สุด) |
4M210-06/08 |
4M220-06/08 |
PT1/8 / PT1/4 |
|
4M300 |
4M310-08/10 |
4M320-08/10 |
PT1/4 / PT3/8 |
|
รายการพารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ช่วงแรงดันใช้งาน |
0.15～0.8MPa |
|
พิสูจน์ความดัน |
1.2MPa |
|
สื่อการทำงาน |
อากาศอัดที่กรองแล้ว (ความแม่นยำของตัวกรอง ≥40μm) |
|
ช่วงอุณหภูมิในการทำงาน |
-20 ℃～+70 ℃ |
|
ความถี่การดำเนินการสูงสุด |
5 ครั้ง/วินาที |
|
กำลังคอยล์ไฟฟ้ากระแสสลับ |
220V/110V/24V; 3.5～4VA |
|
กำลังไฟฟ้ากระแสตรงคอยล์ |
24V/12V; 2.5W |
|
สายไฟและเกรดการป้องกัน |
ช่องเสียบ DIN / ชนิดสายไฟ กันน้ำและกันฝุ่น IP65 |
|
พารามิเตอร์การไหล 4M1 |
พื้นที่ใช้งานจริง 5.5~12 มม.², Cv=0.31~0.67 |
|
พารามิเตอร์การไหล 4M2 |
พื้นที่ใช้งานจริง 14~17ตร.มม. Cv=0.78~1.0 |
|
พารามิเตอร์การไหล 4M3 |
พื้นที่ใช้งานจริง 25~30 มม.², Cv=1.4~1.68 |
• ท่าเรืออากาศฐาน NAMUR แบบบูรณาการ: ด้านล่างของวาล์วฝังด้วยช่องอากาศ A/B หลังจากประกอบเข้ากับแอคชูเอเตอร์แล้ว มันจะเชื่อมต่อกับรูอากาศเข้าสองรูของแอคทูเอเตอร์โดยอัตโนมัติ ไม่จำเป็นต้องมีท่ออากาศภายนอกสำหรับพอร์ต A/B เฉพาะช่องอากาศ P และพอร์ตไอเสีย R1/R2 เท่านั้นที่ต้องการการเชื่อมต่อแหล่งอากาศภายนอก ช่วยลดความซับซ้อนของโครงสร้างท่อและลดจุดรั่วไหล
• ก้านกดทดสอบแบบแมนนวลในตัว: มีปุ่มดีบักแบบแมนนวลที่ด้านข้างวาล์ว รองรับการทดสอบการเปิดและปิดวาล์วแบบแมนนวลหลังจากปิดเครื่อง สะดวกสำหรับการติดตั้ง การดีบัก และการบำรุงรักษาอุปกรณ์นอกสถานที่
• ลักษณะโหมดการควบคุมแบบคู่: รุ่นควบคุมไฟฟ้าคู่ 4M × 20 ใช้โครงสร้างหน่วยความจำล็อคตัวเองเมื่อปิดเครื่องเพื่อรักษาตำแหน่งวาล์วปัจจุบัน รุ่นควบคุมไฟฟ้าเดี่ยว 4M×10 รีเซ็ตโดยอัตโนมัติด้วยแรงสปริงหลังจากปิดเครื่อง ตอบสนองการรีเซ็ตด้านความปลอดภัยและความต้องการในการยึดตำแหน่งตามลำดับ
• การติดตั้งท่อร่วมไอดีที่เข้ากันได้: ใช้สเปคฐานเดียวกันกับซีรีส์ 4V (ฐานรอง/แผ่นรองท่อร่วม 4M100M/200M/300M) รองรับการจ่ายอากาศจากส่วนกลางสำหรับวาล์วหลายตัวผ่านการติดตั้งท่อร่วม และยังสามารถติดตั้งได้โดยตรงบนแอคทูเอเตอร์ตัวเดียวเพื่อการทำงานอิสระ
|
รายการเปรียบเทียบ |
4M NAMUR เพลทวาล์ว |
วาล์วท่อธรรมดา 4V |
|
วิธีการติดตั้ง |
ด้านล่างติดตั้งกับแอคชูเอเตอร์โดยตรง (มาตรฐาน NAMUR) |
การใส่ท่อด้านข้าง ติดตั้งพร้อมฐานท่อร่วมแยก |
|
การออกแบบท่าอากาศ A/B |
พอร์ตเชื่อมต่อในตัวด้านล่างไม่มีท่อภายนอก |
การเชื่อมต่อท่อภายนอกที่ด้านบนของตัววาล์ว |
|
แอปพลิเคชันหลัก |
บอลวาล์วนิวแมติก / การควบคุมแอคชูเอเตอร์วาล์วปีกผีเสื้อ |
|
|
ความสามารถในการเปลี่ยนฐานได้ |
แบ่งปันฐานท่อร่วมซีรีส์ 4V ที่มีสเปคเดียวกัน |
ไม่สามารถติดตั้งกับแอคชูเอเตอร์ NAMUR ได้โดยตรง |
• ระบบควบคุมวาล์วอัตโนมัติ: 4M210-08 จับคู่กับแอคชูเอเตอร์นิวแมติก DA/SR + บอล/วาล์วผีเสื้อ ซึ่งใช้กันอย่างแพร่หลายในปิโตรเคมี การบำบัดน้ำ และอุปกรณ์เปลี่ยนของเหลวในท่อ
• ระบบรวมเกาะวาล์ว: ใช้ฐานท่อร่วมมัลติลิงค์ 4M200M เพื่อจ่ายอากาศจากส่วนกลางและการติดตั้งโซลินอยด์วาล์วซีรีส์ 4M หลายตัวสำหรับคลัสเตอร์ท่ออัตโนมัติ
• การจับคู่ท่อท่อ: เชื่อมต่อพอร์ตเธรดภายนอกด้วยข้อต่อตรงเกลียวตัวผู้แบบเชื่อมต่ออย่างรวดเร็ว KQ2 เพื่อเชื่อมต่อกับท่อส่งอากาศหลักอย่างรวดเร็วเพื่อการเชื่อมต่อที่เสถียรและไม่มีการรั่วไหล
ซีรีส์ SOLH 4M เป็นโซลินอยด์วาล์วชนิดแผ่นมาตรฐาน 5/2 ทางของ NAMUR โดยเฉพาะสำหรับแอคทูเอเตอร์แบบนิวแมติก โดดเด่นด้วยการติดตั้งโดยตรงแบบไร้ยาง การทำงานแบบไม่ต้องหล่อลื่น และการป้องกันระดับ IP65 เป็นส่วนประกอบควบคุมที่เหมาะสมที่สุดสำหรับการสลับบอลวาล์วนิวแมติกและวาล์วปีกผีเสื้อโดยอัตโนมัติ
