โซลินอยด์วาล์ว ซีรีส์ 5V | 5/2 และ 5/3 ทางวาล์วควบคุมนิวเมติกกำลังความถี่สูงความถี่สูง

ยี่ห้อ: SOLH โดย Richge Technology | ทดแทนที่ใช้ร่วมกันได้เต็มรูปแบบสำหรับ AirTAC 5V Series High-End โซลินอยด์วาล์ว

1. ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH 5V เป็นโซลินอยด์วาล์วควบคุมทิศทางแบบนิวแมติก 5 พอร์ตระดับไฮเอนด์ที่สามารถเปลี่ยนได้อย่างสมบูรณ์กับซีรีส์ 5V ดั้งเดิมของ AirTAC มันครอบคลุม5/2 ทาง สองตำแหน่ง และ5/3 ทางสามตำแหน่ง ประเภทการทำงาน ใช้โครงสร้างเลื่อนสปูลขั้นสูงด้วยการออกแบบคอยล์ประหยัดพลังงานต่ำ มีอายุการใช้งานยาวนานเป็นพิเศษ การสลับความถี่สูงที่เสถียร และอัตราความล้มเหลวต่ำ ด้วยโครงสร้างไอเสียนำร่องภายในและเกรดการป้องกัน IP65 จึงเป็นมิตรต่อการทำความสะอาดสภาพแวดล้อมการทำงาน เช่น อุปกรณ์อิเล็กทรอนิกส์ อาหาร และการรักษาพยาบาล ใช้อย่างมืออาชีพในการควบคุมลูกสูบแบบสองทาง โดยเป็นวาล์วควบคุมแกนหลักสำหรับระบบนิวแมติกส์อัตโนมัติมาตรฐานสูง

  1.1 พอร์ตหลักและคำจำกัดความฟังก์ชัน

     • การกำหนดค่า 5 พอร์ต: P (ช่องลมเข้าหลัก), A/B (ช่องระบายอากาศทำงานคู่), R/S (ช่องระบายอากาศอิสระคู่)

     • 5/2 ทางสองตำแหน่ง: ฟังก์ชั่นการถอยหลังในทิศทางเดียว ทำให้การยืดกระบอกสูบและการควบคุมวงจรการถอยกลับสมบูรณ์

     • 5/3 ทางสามตำแหน่ง: ติดตั้งตำแหน่งเป็นกลางตรงกลาง รองรับการหยุดกระบอกสูบ รักษาแรงดัน และฟังก์ชันรีเซ็ตไอเสียเต็มรูปแบบ

     • แอปพลิเคชันหลัก: ออกแบบมาสำหรับการควบคุมการทำงานแบบลูกสูบเต็มจังหวะของกระบอกสูบนิวแมติกแบบสองทางทั้งหมด

2. การจำแนกประเภทผลิตภัณฑ์หลักและลอจิกเชิงฟังก์ชัน

  2.1 5/2 ทางโซลินอยด์วาล์วสองจุด

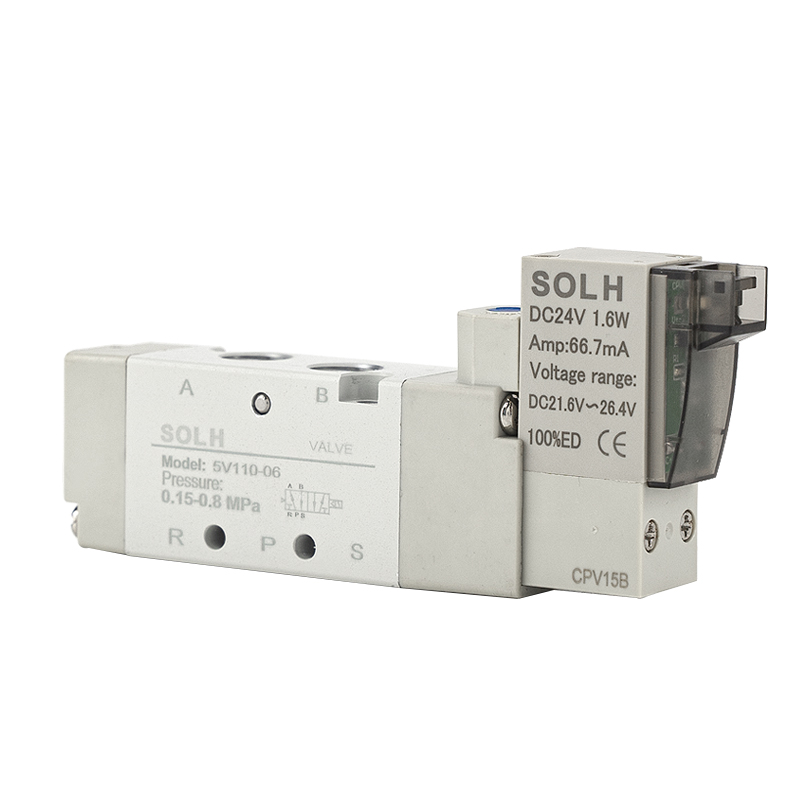

     • ระบบควบคุมด้วยไฟฟ้าเดี่ยว (5V110/210/310): ใช้ไฟฟ้าสำหรับการสลับทิศทาง ปิดการรีเซ็ตสปริงอัตโนมัติ เหมาะสำหรับการควบคุมการเขย่าเบา ๆ แบบลูกสูบทั่วไป

     • ระบบควบคุมไฟฟ้าคู่ (5V120/220/320): ใช้ไฟฟ้าเพื่อทำการย้อนกลับอย่างสมบูรณ์ หน่วยความจำสถานะปิดเครื่อง และการถือครองในตัว เหมาะสำหรับสภาพการทำงานในการล็อคตำแหน่งเป็นเวลานาน

  2.2 5/3 ทางโซลินอยด์วาล์วสามจุด (ระบบควบคุมไฟฟ้าคู่)

     ฟังก์ชันเสริมส่วนกลางที่เป็นตัวเลือกสามฟังก์ชันเพื่อตอบสนองข้อกำหนดกระบวนการที่ไซต์งานที่หลากหลาย:

     • 30C (ส่วนกลางปิด): พอร์ต P ตำแหน่งตรงกลางปิด, พอร์ต A/B สื่อสารกับพอร์ตไอเสีย R/S, รับรู้ถึงการหยุดกระบอกสูบและแรงกดค้างไว้ที่ตำแหน่งจังหวะใดๆ

     • 30E (ท่อไอเสียตัวกลาง): พอร์ต P ตำแหน่งกลางปิด, พอร์ตคู่ A/B หมด, กระบอกสูบรีเซ็ตอย่างรวดเร็วโดยไม่มีแรงดันตกค้าง

     • 30P (การถือครองแรงดันกลาง): พอร์ตตำแหน่งกลาง P สื่อสารกับพอร์ต A/B, พอร์ตไอเสีย R/S ปิด, รักษาความดันท่อของระบบให้เสถียร

3. โมเดลกระแสหลัก พารามิเตอร์ความสามารถและการไหล

4. พารามิเตอร์ทางเทคนิคหลัก

5. การตีความการเข้ารหัสแบบด่วน

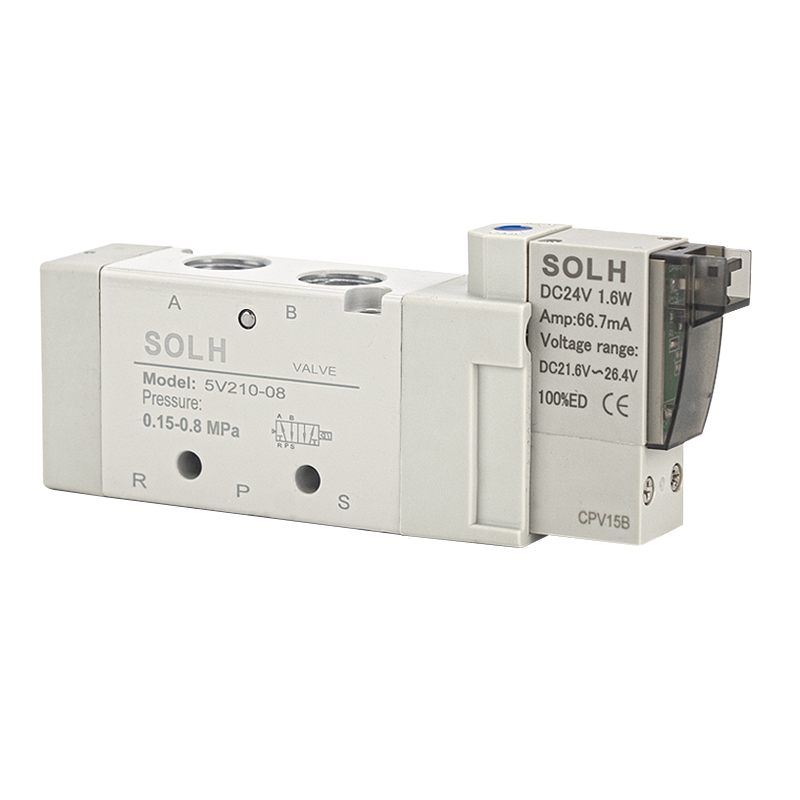

     นำ 5V210-08 DC24V เป็นตัวอย่างมาตรฐาน

     • 5V: รหัสซีรีส์สำหรับโซลินอยด์วาล์วนิวแมติก 5 พอร์ต 2/3 ตำแหน่ง

     • 2: ข้อมูลจำเพาะของซีรีส์ 200 ซึ่งสอดคล้องกับลำกล้องกระแสหลัก G1/8 และ G1/4

     • 10: ควบคุมด้วยไฟฟ้าเดี่ยว 2 ตำแหน่ง;20 = ชนิดควบคุมไฟฟ้าคู่;30C/E/พี = แบบฟังก์ชันส่วนกลาง 3 ตำแหน่ง

     • 08: อินเทอร์เฟซขนาด G1/4;06 = G1/8;ม5 = เกลียวไมโคร ม5

     • ดีซี24วี: แรงดันไฟฟ้า;B ย่อมาจาก DC24V,A ย่อมาจาก AC220V มีตัวเลือกแรงดันไฟฟ้าหลายแบบ

6. ข้อดีของผลิตภัณฑ์หลัก

     • พลังงานต่ำและอายุการใช้งานยาวนานเป็นพิเศษ: คอยล์ประหยัดพลังงานพลังงานต่ำ 0.9W ช่วยลดการใช้พลังงานในการทำงานในระยะยาว ใช้โครงสร้างการปิดผนึกแกนม้วนที่มีความแม่นยำสูงพร้อมความต้านทานแรงเสียดทานต่ำ รองรับรอบการสลับที่เสถียรมากกว่า 30 ล้านรอบ และลดความถี่ในการบำรุงรักษาในภายหลัง

     • การตอบสนองความถี่สูงที่รวดเร็วเป็นพิเศษ: การออกแบบทางเดินอากาศภายในที่ได้รับการปรับปรุงให้มีเวลาตอบสนองการสลับภายใน 0.05 วินาที ซึ่งปรับให้เข้ากับข้อกำหนดการดำเนินการแบบวงจรความถี่สูงของสายการผลิตอัตโนมัติได้อย่างสมบูรณ์แบบ

     • การปรับตัวต่อสภาพแวดล้อมที่สะอาด: โครงสร้างไอเสียนำร่องภายในแบบรวมศูนย์ในตัวช่วยหลีกเลี่ยงมลภาวะน้ำมันและก๊าซล้นจากภายนอก เป็นไปตามมาตรฐานการผลิตที่ปราศจากฝุ่นและสะอาดของอุตสาหกรรมอิเล็กทรอนิกส์ อาหาร และการแพทย์

     • การบูรณาการที่แข็งแกร่งและการดีบักที่สะดวก: รองรับการติดตั้งแบบรวมชุดวาล์วหลายชั้นเพื่อประหยัดพื้นที่อุปกรณ์ ติดตั้งปุ่มแบบแมนนวลบนตัววาล์ว อำนวยความสะดวกในการดีบักวาล์วเดี่ยวและการดำเนินการทดลองใช้อุปกรณ์

     • ประสิทธิภาพที่มั่นคงและทนต่อสภาพอากาศ: ช่วงการปรับอุณหภูมิที่กว้างและเกรดป้องกันฝุ่นและกันน้ำ IP65 การทำงานที่มั่นคงในสภาพแวดล้อมอุตสาหกรรมที่ซับซ้อนทั้งในร่มและกลางแจ้ง

7. สถานการณ์การใช้งานทั่วไป

     • การควบคุมลูกสูบแบบ Double-Acting: ใช้กันอย่างแพร่หลายสำหรับการจัดการอัตโนมัติ การดันวัสดุ การยึดจับฟิกซ์เจอร์ การวางตำแหน่งแบบหมุน และการดำเนินการลูกสูบแบบนิวแมติกอื่นๆ

     • สายการผลิตอัตโนมัติมาตรฐานสูง: นำไปใช้กับสายการเชื่อมยานยนต์ การปิดผนึกและการตัดบรรจุภัณฑ์ การติดตั้งพื้นผิวอิเล็กทรอนิกส์ การบรรจุอาหาร และอุปกรณ์อัตโนมัติที่มีความแม่นยำอื่นๆ

     • ความถี่สูงและสภาพการทำงานที่สะอาด: ประเภทวาล์วที่ต้องการสำหรับสถานการณ์อุตสาหกรรมที่ต้องการการถอยหลังบ่อยครั้ง ไม่มีมลพิษ และการทำงานต่อเนื่องที่มั่นคงในระยะยาว

8. ความแตกต่างในการเลือก: ซีรีย์ 5V กับโซลินอยด์วาล์วซีรีย์ 4V

สรุปประโยคเดียว

     ซีรีส์ SOLH 5V เป็นโซลินอยด์วาล์วนิวแมติก 5/2 และ 5/3 ทางระดับไฮเอนด์ที่ใช้พลังงานต่ำ อายุการใช้งานยาวนานเป็นพิเศษ และประสิทธิภาพการสลับความถี่สูงที่รวดเร็ว โดดเด่นด้วยไอเสียภายในที่สะอาดและการออกแบบกันน้ำและกันฝุ่นระดับ IP65 ทำให้วาล์วนี้เป็นวาล์วควบคุมแกนที่เหมาะสมที่สุดสำหรับกระบอกสูบแบบสองทางและระบบนิวแมติกอัตโนมัติสะอาดมาตรฐานสูง เข้ากันได้อย่างสมบูรณ์กับซีรีส์ 5V ดั้งเดิมของ AirTAC
