CG1 / CDG1 ซีรีส์ กระบอกสูบ แบบกลม อะลูมิเนียม น้ำหนักเบา

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

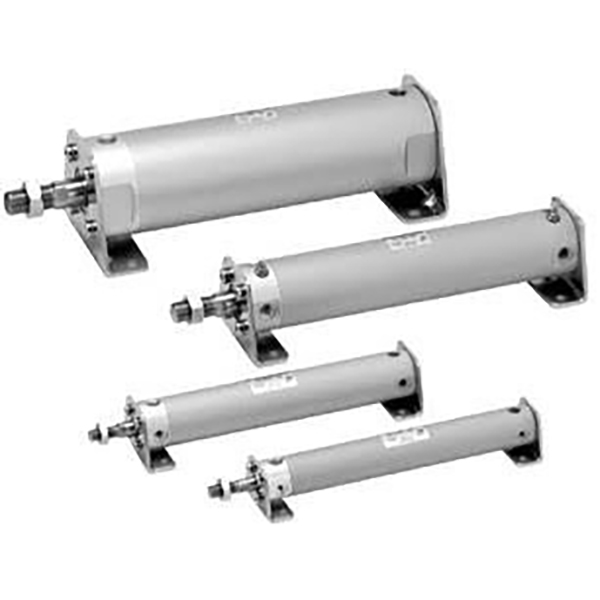

    กระบอกสูบทรงกลมอะลูมิเนียมน้ำหนักเบา SOLH CG1/CDG1 รูขนาด φ20~100 มม. ใช้ทดแทนซีรีส์ SMC CA1 รุ่นเก่าที่มีขนาดการติดตั้งที่เปลี่ยนได้ทั้งหมด คุณสมบัติ: น้ำหนักเบา การติดตั้งอเนกประสงค์ รูปแบบการวางท่อที่ยืดหยุ่น เสียงรบกวนต่ำ และประสิทธิภาพความเร็วสูง ใช้กันอย่างแพร่หลายในสายพานลำเลียงอัตโนมัติ อุปกรณ์อิเล็กทรอนิกส์ เครื่องจักรบรรจุภัณฑ์ อุปกรณ์อุตสาหกรรมเบาสำหรับงานเบาและปานกลาง จังหวะยาว และการใช้งานแบบลูกสูบความถี่สูง

โครงสร้างหลักและคุณสมบัติการออกแบบ

   1. มาตรฐาน: กระบอกสูบ แบบกลม น้ำหนักเบา SMC รุ่นใหม่ทดแทนโดยตรงสำหรับซีรีส์ CA1

   2. วัสดุ: กระบอกอลูมิเนียมอัดขึ้นรูปและฝาปิดท้าย, แกนลูกสูบชุบโครเมียมแข็ง เบากว่ากระบอกสูบมาตรฐานทั่วไปถึง 30% มีความแข็งแรงสูงและกระจายความร้อนได้ดี

   3. โครงสร้าง: ฝาท้ายล็อคเกลียว, ทรงกลมตรง, ถอดชิ้นส่วนและบำรุงรักษาง่าย พอร์ตอากาศ 4 ทิศทาง (ช่วง 90°) การจัดวางท่อที่มีความยืดหยุ่นสูง

   4. ตัวแปรการดำเนินงาน

     -- CG1B Double Acting: การจ่ายอากาศที่ปลายทั้งสองข้าง รุ่นมาตรฐานทั่วไปส่วนใหญ่

     -- CG1S / CG1T การแสดงเดี่ยว: S=สปริงกลับ; T=สปริงขยาย รีเซ็ตอัตโนมัติหลังจากระบบตัดอากาศ

     -- ก้านคู่ CG1W: ก้านขยายออกทั้งสองด้าน การเคลื่อนที่แบบซิงโครนัส เพิ่มความสามารถในการต้านแรงบิด

     -- ก้านสูบไม่หมุน CG1K: ก้านลูกสูบหกเหลี่ยมเพื่อการวางตำแหน่งที่แม่นยำและป้องกันการบิดตัว

   4. เบาะ: เบาะยางมาตรฐาน; เบาะลม (ต่อท้าย A) เป็นทางเลือกเพื่อลดแรงกระแทกและเสียงรบกวนภายใต้ความเร็วสูง

   5. การปิดผนึก: ซีลคอมโพสิตแรงเสียดทานต่ำพร้อมร่องอ่างเก็บน้ำน้ำมัน ความดันเริ่มต้นต่ำ การทำงานที่ปราศจากน้ำมัน อายุการใช้งาน ≥8 ล้านรอบ

   6. การตรวจจับตำแหน่ง: CDG1 ติดตั้งวงแหวนแม่เหล็กในตัว เข้ากันได้กับสวิตช์อัตโนมัติ M9B/A93/Z73 สำหรับการตอบรับตำแหน่งลูกสูบ CG1 ไม่มีแม่เหล็ก ไม่สามารถติดตั้งสวิตช์แม่เหล็กได้

กฎการเข้ารหัสโมเดลที่สมบูรณ์

   1. ตัวอย่างรุ่น：CDG1BN25-100Z

   2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน

     -- CDG1BN32-200Z：Bore32, stroke200, การแสดงสองครั้ง, แม่เหล็กในตัว, เกลียวแกนตัวเมีย

     -- CDG1S40-100Z：Bore40, stroke100, สปริงกลับแบบเดี่ยว, แม่เหล็กในตัว

     -- CDG1K50-150Z：Bore50, stroke150, ก้านลูกสูบหกเหลี่ยมไม่หมุน

ข้อมูลจำเพาะทางเทคนิคของ Universal Core

แรงดึงและแรงดึงตามทฤษฎี @0.5MPa (ก้านเดี่ยว หน่วย:N)

   1. การแสดงคู่ CG1B

  2. CG1S การแสดงเดี่ยว (สปริงกลับ @0.5MPa)

แบบฟอร์มการติดตั้งและแบบจำลองอนุพันธ์

   1. ตัวเลือกการติดตั้ง

     -- B ประเภทพื้นฐาน: การติดตั้งโดยตรงผ่านเธรดฝาท้าย (ทั่วไป)

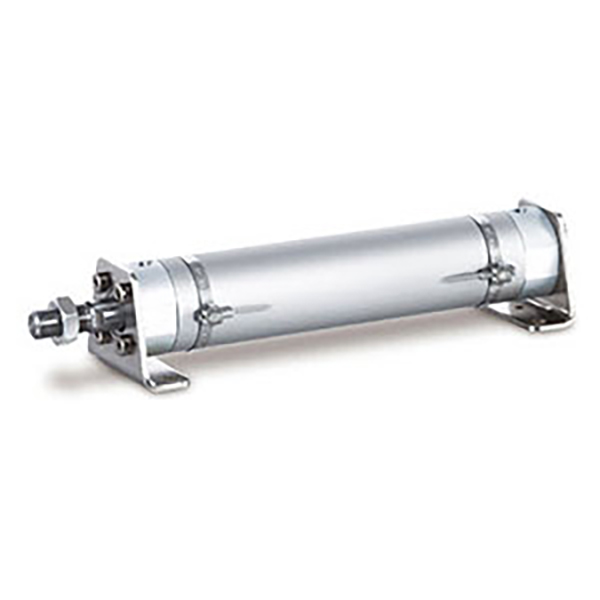

     -- L Foot Mount: ตัวยึดตีนผีสำหรับการติดตั้งด้านข้าง

     -- หน้าแปลน F/G: การยึดแผ่นหน้าแปลนด้านคัน / ด้านหัว

     -- C/D Clevis: ปิ๊นเดี่ยว / ปิ๊นคู่สำหรับกลไกการสวิง

     -- E Trunnion: ที่ยึดแหนบด้านข้างศีรษะเพื่อการพลิกตัวและการเคลื่อนที่แบบสวิง

   2. ชุดอนุพันธ์หลัก

     -- CDG1B: การแสดงสองครั้งแบบมาตรฐานพร้อมแม่เหล็กในตัว

     -- CDG1S/T: สปริงกลับแบบแสดงเดี่ยว / สปริงขยาย

     -- CDG1W: ก้านคู่ทำหน้าที่สองครั้ง

     -- CDG1K: ก้านลูกสูบหกเหลี่ยมไม่หมุน

     -- CDG1R: รุ่นติดตั้งโดยตรงบางสำหรับพื้นที่ตามแนวแกนที่จำกัด

     -- CDG1KR: ยึดโดยตรง + ก้านไม่หมุนทำหน้าที่สองครั้ง

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

   1. การเลือกเจาะ: คำนวณแรงขับที่ต้องการและโหลดแนวนอน สำรองอัตราความปลอดภัย≥50% จัดลำดับความสำคัญของ CG1 สำหรับงานโหลดปานกลางและระยะชักยาว

   2. การยืนยันจังหวะ: เพิ่มระยะการเดินทางพิเศษ 10~20 มม. จังหวะสูงสุด: การแสดงสองครั้ง ≤1000มม. การแสดงเดี่ยว ≤300มม.

   3.  การจับคู่การกำหนดค่า

     - การทำงาน: การแสดงสองครั้ง → B; สปริงกลับแบบเดี่ยว → S; ข้อกำหนดป้องกันการบิด → K

     -- เบาะรองนั่ง: เพิ่มส่วนต่อท้ายเบาะลมเมื่อความเร็วในการทำงาน> 500 มม. / วินาที

     - ข้อเสนอแนะตำแหน่ง: เลือกรุ่นที่ติดตั้งแม่เหล็ก CDG1 จับคู่สวิตช์อัตโนมัติ M9B/A93

สรุปประโยคเดียว

     กระบอกสูบทรงกลมอะลูมิเนียมน้ำหนักเบา SOLH CG1/CDG1 สามารถใช้แทนกันได้อย่างสมบูรณ์กับซีรีส์ SMC CA1 การออกแบบน้ำหนักเบาพร้อมระบบท่อหลายทิศทาง มีตัวเลือกการติดตั้งหลายแบบ ตัวกระตุ้นเชิงเส้นตรงระยะชักยาวที่เหมาะสำหรับสายการผลิตบรรจุภัณฑ์ สายพานลำเลียง และระบบอัตโนมัติทางอิเล็กทรอนิกส์
