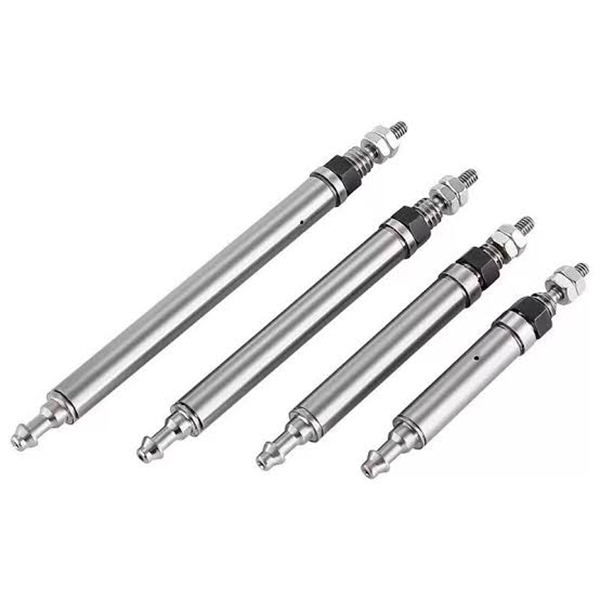

กระบอกสูบมิเนียเจอร์/เบรคเกอร์ขนาดเล็ก CJ1 Series (กระบอกลมไมโครขนาดเล็กพิเศษ φ2.5 / φ4มม.)

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     SOLH CJ1 ซีรีส์เป็นกระบอกสูบชนิดพินเดี่ยว/คู่ขนาดเล็กพิเศษ ข้อดีหลัก: โครงสร้างขนาดเล็กกะทัดรัดเป็นพิเศษ โครงสร้างน้ำหนักเบา แรงขับต่ำ และการตอบสนองที่รวดเร็ว ออกแบบมาเพื่อการขับขี่ที่แม่นยำภายในพื้นที่จำกัด งานผลักและดึงโหลดขนาดเล็ก สถานีขนาดเล็กสำหรับอุปกรณ์อิเล็กทรอนิกส์และระบบอัตโนมัติ 3C เป็นตัวกระตุ้นหลักสำหรับการใช้งานระบบอัตโนมัติขนาดเล็ก

โครงสร้างหลักและคุณสมบัติการออกแบบ

     - ประเภทไดรฟ์: การแสดงเดี่ยว (การคืนสปริง) และการแสดงสองครั้ง ตัวเลือกการเจาะ: φ2.5 (การแสดงเดี่ยวพิเศษ); φ4 (ใช้ได้สำหรับการแสดงเดี่ยว / คู่)

     - ลักษณะโครงสร้าง: ตัวเครื่องทรงกลม ก้านลูกสูบพินเรียว ไม่มีเบาะในตัว การติดตั้งเกลียวปลายแบบพื้นฐาน φ4 รุ่นเส้นผ่านศูนย์กลางภายนอกของร่างกายเพียง 4 มม. น้ำหนักสุทธิต่ำเพียงหลายกรัม

     -- ประสิทธิภาพแบบไดนามิก: โครงสร้างแบบไร้เบาะช่วยให้ลูกสูบตอบสนองได้อย่างรวดเร็ว ความเร็วในการทำงาน: 50~500 มม./วินาที เหมาะสำหรับการเคลื่อนไหวจังหวะสั้นความถี่สูง

     -- วัสดุและการซีล: ตัวเครื่องอะลูมิเนียมอะโนไดซ์แบบแข็ง ส่วนประกอบซีล NBR การออกแบบไร้น้ำมัน เข้ากันได้กับสภาพแวดล้อมการทำงานที่สะอาดหรือมีน้ำมันเล็กน้อย

     -- การติดตั้งที่ยืดหยุ่น: รุ่นพื้นฐานพร้อมเกลียวที่ปลายทั้งสองข้างสำหรับการยึดตามแนวแกน การวางแนวพอร์ตบนหัวด้านคันสามารถปรับได้ ±90° สะดวกสำหรับการกำหนดเส้นทางท่อในรูปแบบที่แคบ

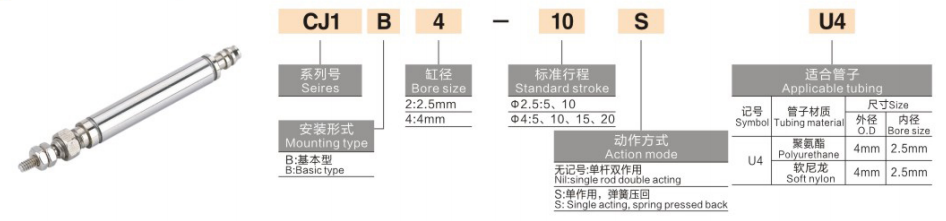

กฎการเข้ารหัสโมเดลที่สมบูรณ์

   1. ตัวอย่างรุ่น：CJ1B4-10SU4

   2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน

     -- CJ1B2-10SU4：เจาะ 2.5, จังหวะ 10, สปริงกลับทางเดียว

     -- CJ1B4-15U4：เจาะ 4, จังหวะ 15, การแสดงสองครั้ง

     -- CJ1B4-5SU4：เจาะ 4, จังหวะ 5, สปริงกลับทางเดียว

ข้อมูลจำเพาะทางเทคนิคแกนสากล (แรงดันจ่าย 0.5MPa)

ข้อได้เปรียบทางการแข่งขันหลัก

   1. รอยเท้าขนาดเล็กพิเศษสำหรับพื้นที่การติดตั้งที่จำกัด

     -- รูเจาะขั้นต่ำ φ2.5 เส้นผ่านศูนย์กลางตัวถังภายนอก φ4 น้ำหนักเพียง 2~3.5 กรัม รวมเข้ากับรูปแบบอุปกรณ์ที่มีขนาดกะทัดรัดเป็นพิเศษได้อย่างง่ายดาย

   2. การขับขี่เชิงเส้นที่มีความแม่นยำแรงขับต่ำ

     -- ช่วงแรงขับเอาท์พุต 0.64~6.3N @0.5MPa เหมาะสำหรับโหลดขนาดเล็ก ≤100 ก. หลีกเลี่ยงความเสียหายจากการกระแทกกับชิ้นงานขนาดเล็กที่ละเอียดอ่อน

   3. การตอบสนองอย่างรวดเร็วด้วยความถี่สูง

     -- โครงสร้างแบบไร้เบาะให้การกระตุ้นที่รวดเร็ว รองรับ ≥300 รอบต่อนาทีการทำงานช่วงชักสั้นเพื่อเพิ่มประสิทธิภาพการผลิต

   4. การทำงานแบบไร้น้ำมันและอายุการใช้งานยาวนาน

     -- ระบบซีล NBR รองรับอากาศอัดแบบไร้น้ำมันสำหรับสภาพแวดล้อมการผลิตที่สะอาด อายุการใช้งานทางกล ≥ 3 ล้านรอบ

   5. ทิศทางพอร์ตที่ปรับได้และการประกอบแบบง่าย

     - ช่องลมด้านคันหมุนได้ ±90° เกลียวภายนอกแบบปลายคู่ช่วยให้สามารถล็อคตามแนวแกนได้โดยตรงโดยไม่ต้องใช้ขายึดเพิ่มเติม ช่วยลดความยุ่งยากในการทดสอบการทำงานที่ไซต์งาน

ตัวเลือกการติดตั้งและการใช้งานทางอุตสาหกรรมทั่วไป

   1. แบบฟอร์มการติดตั้ง

     -- การติดตั้งเกลียวตามแนวแกน: ขันปลายทั้งสองข้างเข้ากับอุปกรณ์โดยตรงเพื่อการเคลื่อนที่แบบกดและดึงแบบตรง

     -- การติดตั้งฉากยึดด้านข้าง: ตัวเลือกฉากยึดขนาดเล็กสำหรับการติดตั้งด้านข้าง เหมาะสำหรับการขับแบบสวิงหรือด้านข้าง

   2. สถานการณ์การใช้งานทั่วไป

     -- 3C & Electronics: การทดสอบความทนทานของปุ่มบนมือถือ การหนีบชิ้นส่วนพลาสติกขนาดเล็ก การถอดและการวางตำแหน่งชิป

     - เครื่องมือวัดที่แม่นยำ: การสลับวาล์วขนาดเล็ก, การวางตำแหน่งไฟเบอร์ออปติก, กลไกการปรับแบบละเอียด

     -- ระบบอัตโนมัติทั่วไป: การโหลด/ขนส่วนประกอบขนาดเล็ก, การลอกฉลากน้ำหนักเบา, การกระตุ้นด้วยจิ๊กขนาดเล็ก

     -- อุปกรณ์ทางการแพทย์: การเคลื่อนที่ด้วยกล้องส่องทางไกลด้วยเครื่องมือขนาดเล็ก, ระบบขับเคลื่อนของไหลขนาดเล็ก, ชุดประกอบการกำหนดตำแหน่งที่แม่นยำ

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

   1. การเลือกเจาะตามน้ำหนักบรรทุก

     -- φ2.5 สำหรับโหลด ≤50g; φ4 สำหรับโหลด 50~100g สำรองอัตราความปลอดภัยขั้นต่ำ 50% เนื่องจากลักษณะแรงขับต่ำ

   2. การยืนยันโรคหลอดเลือดสมอง

     -- เลือกจังหวะตามระยะการเดินทางที่ต้องการ จัดลำดับความสำคัญของจังหวะที่สั้นลงเพื่อการทำงานความถี่สูงที่มั่นคง

   3. การเลือกโหมดการดำเนินการ

     -- การแสดงเดี่ยว (มีคำต่อท้าย S): การกด/ดึงในทิศทางเดียวพร้อมการรีเซ็ตสปริงเพื่อความปลอดภัยจากไฟฟ้าขัดข้อง

     - การแสดงสองครั้ง: การขับขี่เชิงเส้นที่แม่นยำแบบสองทิศทางโดยไม่มีสปริงกลับ

สรุปประโยคเดียว

     กระบอกสูบนิวแมติกพินขนาดเล็กพิเศษ SOLH CJ1 มีจำหน่ายในรูปแบบสปริงกลับเดี่ยวและแบบสองทางพร้อมรู φ2.5 / φ4 การออกแบบกะทัดรัดน้ำหนักเบาเป็นพิเศษและทิศทางช่องลมที่ปรับได้ ให้การเคลื่อนที่เชิงเส้นขนาดเล็กที่มีความแม่นยำสูงด้วยแรงขับต่ำ ซึ่งใช้กันอย่างแพร่หลายสำหรับการทดสอบ 3C เครื่องมือที่มีความแม่นยำ และอุปกรณ์อัตโนมัติขนาดเล็กทางการแพทย์
