ซีเคจี1 (CKP1) Series แคลมป์กระบอก | กระบอกสูบสำหรับงานหนักแบบติดก้านพร้อมสวิตช์ป้องกันแม่เหล็ก

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และความแตกต่างทางโครงสร้างหลัก

     ซีรีส์ SOLH CKG1/CKP1 เป็นกระบอกจับยึดสำหรับงานหนักแบบติดตั้งบนก้าน ออกแบบมาเป็นพิเศษสำหรับการเชื่อมและสภาพแวดล้อมที่มีคลื่นแม่เหล็กแรงสูง มีจำหน่ายในขนาดรู φ40/50/63 มม. พร้อมระยะชักมาตรฐานตั้งแต่ 50 มม. ถึง 200 มม. ซีรีส์นี้มาพร้อมกับสวิตช์แม่เหล็กสนามแม่เหล็กป้องกันแรงแรงแบบดั้งเดิมที่รองรับการติดตั้ง 3 ทิศทาง ด้วยโครงสร้างน้ำหนักเบาขนาดกะทัดรัด การทำงานที่มั่นคงภายใต้การรบกวนของแม่เหล็กที่รุนแรง แรงจับยึดที่หนักหน่วง และความเร็วในการเคลื่อนที่ที่ปรับได้ เหมาะอย่างยิ่งกับการเชื่อมอาร์ค/อุปกรณ์เชื่อมแบบจุด การยึดเครื่องมือกล และสถานีจับยึดแบบอัตโนมัติที่รับน้ำหนักมาก ซีรีส์นี้แบ่งออกเป็นสองรุ่น: CKG1 ที่มีวงแหวนแม่เหล็กในตัวมาตรฐาน และ CKP1 ที่มีวงแหวนแม่เหล็กในตัวกำลังสูงสำหรับความต้องการต้านแม่เหล็กที่แตกต่างกัน

1.1 ซีรี่ส์แผนกฟังก์ชั่น

     • ซีเคจี1 (แหวนแม่เหล็กมาตรฐาน): จับคู่กับสวิตช์ป้องกันแม่เหล็ก D-P3DWA / D-P4DW เหมาะสำหรับสภาพแวดล้อมที่มีแม่เหล็กแรงสูงทั่วไปและสถานการณ์การเชื่อมอาร์กที่ป้องกันการกระเซ็น รหัสป้องกันน้ำกระเซ็นเสริม: -XC88 / -XC89 / -XC91 มอบประสิทธิภาพป้องกันการรบกวนที่คุ้มค่าและเสถียรสำหรับสถานีเชื่อมทั่วไป

    • ซีเคพี1 (วงแหวนแม่เหล็กกำลังสูง): ติดตั้งวงแหวนแม่เหล็กแรงสูงในตัวที่ได้รับการปรับปรุง และเข้ากันได้กับสวิตช์ป้องกันแม่เหล็กคุณภาพสูง D-P79WSE / D-P74L / Z ให้ความสามารถในการป้องกันการรบกวนทางแม่เหล็กที่แข็งแกร่งและการเหนี่ยวนำสัญญาณที่มีเสถียรภาพมากขึ้น เหมาะสำหรับสภาพการทำงานที่มีสนามแม่เหล็กสูงและการเชื่อมความถี่สูง

1.2 โครงสร้างแบบติดก้านที่เป็นเอกลักษณ์

     ก้านยึดสวิตช์แม่เหล็กได้รับการออกแบบแบบบูรณาการที่ด้านก้านลูกสูบ รองรับการติดตั้ง 3 ทิศทาง (บน / ซ้าย / ขวา) เค้าโครงแบบฝังจะช่วยหลีกเลี่ยงการรบกวนฟิกซ์เจอร์และการชนกันทางกล ทำให้มั่นใจได้ว่าสายไฟมีความยืดหยุ่นและการตรวจจับสัญญาณที่เสถียรในรูปแบบฟิกซ์เจอร์การเชื่อมขนาดกะทัดรัด

1.3 การอัพเกรดที่กะทัดรัดและการออกแบบที่สามารถเปลี่ยนได้

     โครงสร้างตัวกระบอกสูบที่ได้รับการปรับปรุงให้ความยาวโดยรวมสั้นลง 7 มม. สำหรับรุ่น CKP1-40 โดยน้ำหนักโดยรวมลดลง 7% รุ่น φ63-150มม. มีน้ำหนักเพียง 1.82กก. ขนาดการติดตั้งที่เปลี่ยนได้อย่างสมบูรณ์กับซีรีส์ CK1 แบบเก่า ทำให้สามารถทดแทนและอัปเกรดได้โดยตรงโดยไม่ต้องแก้ไขโครงสร้างของฟิกซ์เจอร์

1.4 ประสิทธิภาพการทำงานหนักและทนทาน

     ใช้โครงสร้างที่ควบคุมได้สองทิศทางแบบ double-acting พร้อมบัฟเฟอร์อากาศปลายคู่มาตรฐานเพื่อการหนีบและปล่อยการเคลื่อนไหวที่มั่นคง ก้านลูกสูบผ่านการชุบฮาร์ดโครม และตัวกระบอกสูบใช้กระบวนการอโนไดซ์แบบแข็ง ทำให้ทนทานต่อการสึกหรอและทนต่อแรงกระแทกได้ดีเยี่ยม การออกแบบไร้น้ำมันปรับให้เข้ากับสภาพแวดล้อมที่สะอาดและสภาพการทำงานในการเชื่อมที่รุนแรงพร้อมการบำรุงรักษาต่ำ

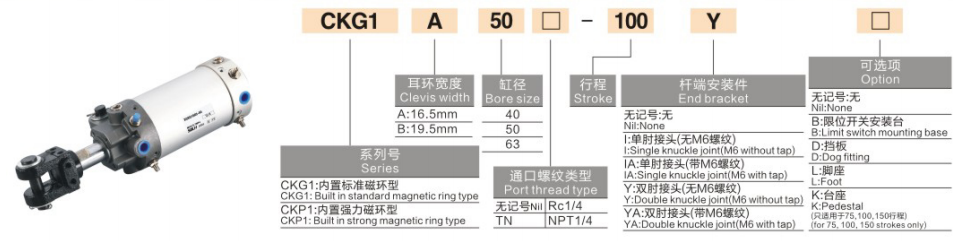

2. กรอกกฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อให้ครบถ้วน

  1. ตัวอย่างโมเดลทั่วไป: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. ตัวอย่างการสั่งซื้อมาตรฐาน

     • การกำหนดค่าแม่เหล็กมาตรฐาน ซีเคจี1: CKG1A63-50YZ-P4DWL (วงแหวนแม่เหล็กมาตรฐาน, ความกว้างตา 16.5 มม., รู φ63, ระยะชัก 50 มม., แบบติดก้าน, พร้อมสวิตช์ป้องกันแม่เหล็ก P4DWL)

     • การกำหนดค่าแม่เหล็กกำลังสูง ซีเคพี1: CKP1B40-75Z-P79WSE (วงแหวนแม่เหล็กกำลังสูง ความกว้างตาสำหรับงานหนัก 19.5 มม. รู φ40 ระยะชัก 75 มม. แบบติดก้าน พร้อมสวิตช์ป้องกันแม่เหล็กคุณภาพสูง P79WSE)

3. พารามิเตอร์ทางเทคนิคทั่วไป (20 ℃, เงื่อนไขมาตรฐาน 0.5MPa)

  3.1 ข้อมูลจำเพาะพื้นฐาน

     • โหมดการทำงาน: การแสดงสองครั้ง (การหนีบ / การปล่อยแบบควบคุมได้สองทิศทาง)

     • ช่วงแรงดันใช้งาน: 0.05~1.0MPa; แรงดันพิสูจน์: 1.5MPa

     • อุณหภูมิแวดล้อม: -10°C~60°C (พร้อมสวิตช์แม่เหล็ก); -10°C~70°C (ไม่มีสวิตช์)

     • ความเร็วการทำงานของลูกสูบ: 50~300มม./วินาที (การควบคุมความเร็วเกลียว, ตัวกระบอกสูบไม่ยื่นออกมา)

     • โหมดบัฟเฟอร์: บัฟเฟอร์อากาศปลายคู่มาตรฐาน; อุปกรณ์เสริมบัฟเฟอร์อากาศปลายคู่ที่ได้รับการปรับปรุง (-X1515)

     • โหมดการหล่อลื่น: การทำงานแบบไร้น้ำมัน

     • คุณสมบัติสวิตช์แม่เหล็ก: การออกแบบสนามแม่เหล็กแรงต้านแรงแบบมืออาชีพ การติดตั้งแบบยึดกับแท่ง 3 ทิศทางแบบเอกสิทธิ์เฉพาะบุคคล

3.2 แรงจับยึดตามทฤษฎี (หน่วย: kN @0.5MPa)

3.3 น้ำหนักผลิตภัณฑ์ (หน่วย: กก. @ 100 มม. ช่วงชัก)

4. การจับคู่สวิตช์แม่เหล็กป้องกันแรงสูง (ข้อได้เปรียบหลักของประเภทติดแบบก้าน)

     ข้อดีในการติดตั้งและสิ่งแวดล้อม: โครงสร้างก้านสวิตช์แบบรวมรองรับการติดตั้ง 3 ทิศทางโดยพลการ หลีกเลี่ยงการสะสมตะกรันการเชื่อมและการรบกวนทางกลของฟิกซ์เจอร์ได้อย่างมีประสิทธิภาพ สวิตช์ที่เข้าคู่กันใช้การออกแบบป้องกันน้ำกระเซ็นและฝุ่นระดับมืออาชีพ ปรับให้เข้ากับสภาพแวดล้อมการทำงานในการเชื่อมที่รุนแรงและซับซ้อนได้อย่างเต็มที่พร้อมเอาต์พุตสัญญาณที่เสถียรและเชื่อถือได้

5. สถานการณ์การใช้งานทั่วไป

     • สถานีเชื่อมฟิกซ์เจอร์: เชี่ยวชาญเฉพาะสำหรับการเชื่อมอาร์กและการเชื่อมเฉพาะจุด การวางตำแหน่งป้องกันน้ำกระเซ็น และการยึดเครื่องมือเชื่อม การออกแบบป้องกันแม่เหล็กและป้องกันการกระเด็นระดับมืออาชีพช่วยแก้ปัญหาการเคลื่อนตัวของสัญญาณและปัญหาความล้มเหลวในการเชื่อมสภาพแวดล้อมที่มีแม่เหล็กแรงสูง

     • เครื่องมือกลและแมชชีนนิ่งเซ็นเตอร์: ใช้กับการจับยึดชิ้นงานที่รับน้ำหนักมาก การหนีบแม่พิมพ์ และการวางตำแหน่งที่แม่นยำในระยะชักสั้น แรงจับยึดสูงและความสามารถในการป้องกันการโก่งตัวที่ดีเยี่ยม ช่วยให้มั่นใจถึงความทนทานต่อการประมวลผลที่มั่นคง

     • สถานีงานหนักแบบอัตโนมัติ: เหมาะสำหรับการหนีบพาเลทที่มีน้ำหนักมาก การจำกัดการถ่ายโอน และการวางตำแหน่งกลไกการพลิก โดยให้การดำเนินการแบบวนรอบที่สม่ำเสมอและมีเสถียรภาพพร้อมความต้านทานการรบกวนจากสิ่งแวดล้อมที่แข็งแกร่ง

     • พื้นที่ทำงานของสนามแม่เหล็กแรงสูง: เหมาะสำหรับสถานีที่จับคู่กับแม่เหล็กไฟฟ้า การหนีบใกล้กับมอเตอร์ความถี่สูง และการวางตำแหน่งในเขตรบกวนแม่เหล็กแรงสูง สวิตช์ป้องกันแม่เหล็กโดยเฉพาะรับประกันสัญญาณตำแหน่งที่เชื่อถือได้ 100%

6. การเปรียบเทียบอย่างรวดเร็วของซีรีส์ CKG1 กับ ซีเคพี1

7. คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

   1. การเลือกขนาดเจาะ: เลือกขนาดรูตามแรงจับยึดจริง ปฏิบัติตามกฎ: แรงยึดตามทฤษฎี ≥ โหลดจริง × 1.5 ปัจจัยด้านความปลอดภัย φ40สำหรับการบรรทุกน้ำหนักเบา φ50สำหรับการบรรทุกปานกลาง φ63สำหรับสภาพการทำงานที่มีภาระหนัก

   2. การเลือกจังหวะ: ระยะชักมาตรฐานมีตั้งแต่ 50 มม. ถึง 200 มม. เผื่อระยะระยะชักพิเศษไว้ 5~10 มม. ตามความสูงของชิ้นงาน เพื่อป้องกันการรบกวนทางกลระหว่างการจับยึด

   3. การจับคู่การกำหนดค่า

￮ แหวนแม่เหล็กและสวิตช์: เลือก CKG1 + P4DW สำหรับสภาพแวดล้อมการเชื่อมทั่วไป เลือก CKP1 + P79WSE สำหรับสถานีเชื่อมความถี่สูงและสัญญาณรบกวนสูง

￮ ข้อกำหนดความกว้างของตา: C=12.5 มม. สำหรับพื้นที่ติดตั้งแคบ; A=16.5 มม. สำหรับการใช้งานทั่วไปมาตรฐาน; B=19.5 มม. สำหรับสถานการณ์การจับยึดที่รับน้ำหนักมาก

สรุปประโยคเดียว

     กระบอกหนีบสำหรับงานหนักแบบติดตั้งบนก้าน SOLH CKG1/CKP1 ซีรีส์เป็นโซลูชันนิวแมติกป้องกันแม่เหล็กระดับมืออาชีพสำหรับอุตสาหกรรมการเชื่อม โดยมีการติดตั้งสวิตช์ 3 ทิศทาง การทำงานแบบไม่ใช้น้ำมัน ตัวกันกระแทกอากาศมาตรฐาน และขนาดการติดตั้งที่เปลี่ยนได้ CKG1 มอบประสิทธิภาพการป้องกันแม่เหล็ก AC ที่คุ้มค่า ในขณะที่ CKP1 ที่อัปเกรดแล้วมีความสามารถในการป้องกันการรบกวน AC/DC ที่เหนือกว่า ทั้งคู่เหมาะสำหรับการจับยึดหนักที่มีความเสถียรในสภาพแวดล้อมแม่เหล็กที่แข็งแกร่งและการเชื่อมที่ซับซ้อน
