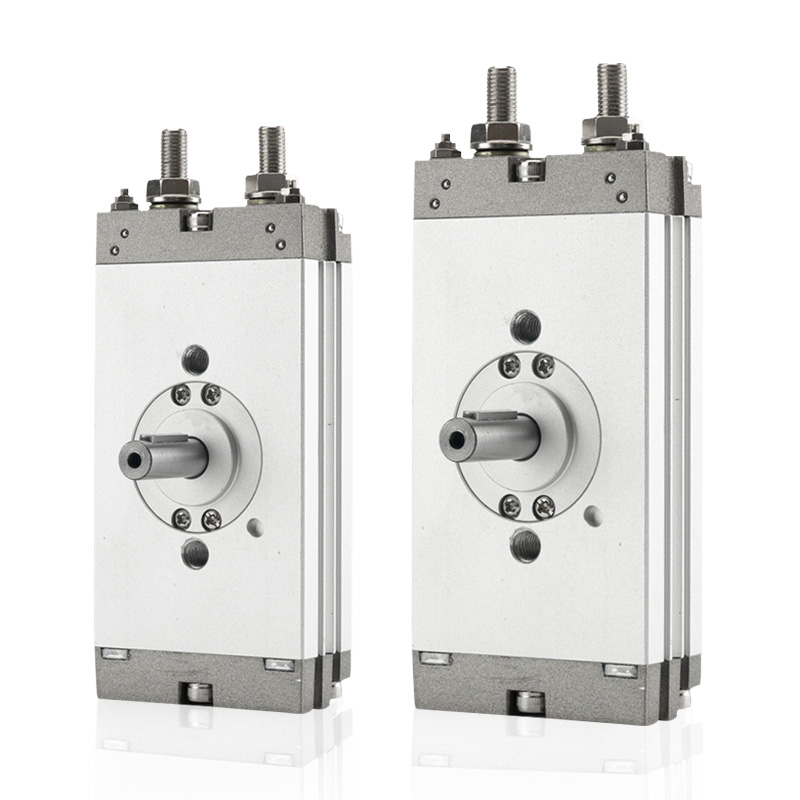

CRQ2 ซีรีส์ กระบอกสูบโรตารีแบบแร็คแอนด์พีเนียนบางเฉียบ | กระบอกสวิงขนาดกะทัดรัด Zero Backlash

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และข้อดีหลัก

     ซีรีส์ SOLH CRQ2 เป็นกระบอกสูบโรตารีแร็คแอนด์พีเนียนแบนบางพิเศษพร้อมโครงสร้างลูกสูบคู่แบบไม่มีฟันเฟือง ด้วยความสูงของตัวถังที่ต่ำเป็นพิเศษและการออกแบบการติดตั้งหน้าแปลนในตัว จึงรองรับมุมสวิงในช่วงกว้าง 90°/180°/360° และครอบคลุมขนาดรูตั้งแต่ φ10 ถึง φ40 กระบอกสูบนี้ได้รับการปรับให้เหมาะสมสำหรับรูปแบบอุปกรณ์ที่มีพื้นที่จำกัด โดยให้ประสิทธิภาพการหมุนที่มีความแม่นยำสูงและมีเสถียรภาพสำหรับการจัดทำดัชนี การพลิก และการหมุนสถานีสำหรับงานเบาและปานกลาง โดยทำหน้าที่เป็นโซลูชันโรตารี่ขนาดกะทัดรัดที่ต้องการสำหรับ 3C อุปกรณ์บรรจุภัณฑ์ และอุปกรณ์อัตโนมัติทางการแพทย์

2. ข้อกำหนดทางเทคนิคที่สมบูรณ์

 2.1 พารามิเตอร์พื้นฐาน

     • ขนาดเจาะ: φ10/φ15/φ20/φ30/φ40 (โครงสร้างแบนบางพิเศษ)

     • โหมดการทำงาน: ไดรฟ์แร็คแอนด์พิเนียนแบบดับเบิ้ลแอคติ้ง

     • ช่วงแรงดันใช้งาน: 0.15~0.7MPa; φ20/φ30/φ40 สูงถึง 1.0MPa

     • พิสูจน์ความดัน: 1.05MPa

     • อุณหภูมิแวดล้อม: 0°C~60°C (สภาพแวดล้อมที่ปราศจากน้ำแข็ง)

     • การหล่อลื่น: การทำงานแบบหล่อลื่นตัวเองแบบไร้น้ำมัน

     • การกำหนดค่าบัฟเฟอร์: φ10/φ15ที่มีบัฟเฟอร์ยางในตัวเท่านั้น φ20/φ30/φ40พร้อมบัฟเฟอร์ยางคู่ + บัฟเฟอร์ลมเสริมแบบปรับได้ (ต่อท้าย C)

     • การปรับมุม: การปรับแบบละเอียดมาตรฐาน ±5° ด้วยสลักเกลียวปลาย

     • ความเข้ากันได้ทางแม่เหล็ก: วงแหวนแม่เหล็กในตัว CDRQ2 เข้ากันได้กับสวิตช์ซีรีส์ D-M9B / D-A93

  2.2 ตารางแรงบิดตามทฤษฎี (@0.5MPa, N·m)

  2.3 มุมสวิงมาตรฐานและช่วงที่ปรับได้

     • สวิง 90°: ปรับช่วงได้ 80°~100°

     • สวิง 180°: ปรับช่วงได้ 170°~190°

     • สวิงขยายได้ 360°: ช่วงที่ปรับได้ 350°~370° สำหรับความต้องการในการหมุนเต็มแบบพิเศษ

  2.4 ข้อกำหนดขนาดพอร์ต

     • φ10/φ15: M5×0.8

     • φ20/φ30/φ40: มาตรฐาน RC1/8; เธรด G1/8 และ NPT เสริม

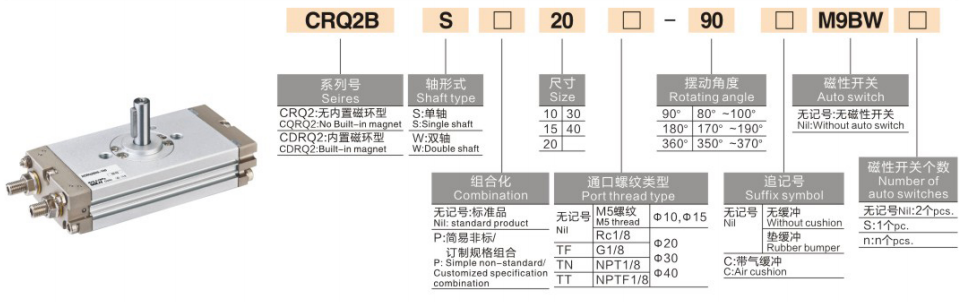

3. กฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อ

  1. โครงสร้างโมเดลที่สมบูรณ์: CDRQ2BS20-180C

  2. ตัวอย่างการสั่งซื้อทั่วไป

     • รุ่นไม่มีบัฟเฟอร์มาตรฐาน: CRQ2BW15-90 (ชนิดพื้นฐาน, เพลาคู่, รู φ15, สวิง 90°, ไม่เป็นแม่เหล็ก, บัฟเฟอร์ยาง)

     • โมเดลบัฟเฟอร์ งานละเอียด สูง: CDRQ2BS40-180C (ติดตั้งแหวนแม่เหล็ก, เพลาเดี่ยว, รู φ40, สวิง 180°, บัฟเฟอร์ลม)

4. หลักการโครงสร้างและจุดแข็งหลัก

  4.1 โครงสร้างภายในและหลักการทำงาน

     ซีรีส์ CRQ2 ใช้โครงสร้างตาข่ายแร็คคู่ลูกสูบคู่แบบสมมาตร อากาศอัดจะขับเคลื่อนลูกสูบคู่เพื่อการเคลื่อนที่เชิงเส้นแบบซิงโครนัส ซึ่งจะดันแร็คเกียร์เพื่อให้มีแรงบิดหมุนที่เสถียร ตัวเครื่องแบบแบนในตัวมาพร้อมกับกลไกบัฟเฟอร์ในตัว โบลท์ปรับมุมปลาย ส่วนต่อประสานการวางท่อด้านเดียว และร่องสวิตช์แม่เหล็กสองด้าน โครงสร้างแรงแบบสมมาตรช่วยลดการสั่นไหวและฟันเฟืองระหว่างการทำงาน ทำให้ได้ตำแหน่งแบบหมุนที่มีความแม่นยำสูงและมีความเสถียรเป็นพิเศษ

  4.2 ข้อได้เปรียบหลักที่เป็นเอกลักษณ์

     • ตัวเครื่องแบนบางเฉียบ: ตัวกระบอกสูบมีความสูงต่ำมาก (17~37 มม.) สามารถใช้เป็นหน้าแปลนได้โดยตรง ทำให้ไม่ต้องมีขายึดเพิ่มเติม และประหยัดพื้นที่ในการติดตั้งในแนวตั้งได้อย่างมาก

     • การออกแบบฟันเฟืองเป็นศูนย์: โครงสร้างตาข่ายแบบเต็มชั้นวางสองชั้นทำให้มีการหมุนเป็นศูนย์ ทำให้มั่นใจในความแม่นยำในการกำหนดตำแหน่งซ้ำสูงและการทำงานเริ่ม-หยุดโดยปราศจากการกระวนกระวายใจ

     • ท่อและสายไฟเรียบร้อย: อินเทอร์เฟซอากาศด้านเดียวและร่องสวิตช์คู่ด้านเดียวกันช่วยลดความยุ่งยากในการเดินสายไฟและเค้าโครงท่อในสถานที่สำหรับโครงสร้างอุปกรณ์ที่สะอาดยิ่งขึ้น

     • การปรับมุมที่แม่นยำ: มุมสวิงที่ปรับได้มาตรฐาน ±5° จะปรับให้เข้ากับความต้องการตำแหน่งที่แม่นยำที่หลากหลาย

     • ตัวเลือกเพลาที่หลากหลาย: เพลาเดี่ยวเสริม (สากล) และเพลาคู่ (การเชื่อมต่อสองทิศทาง) เพื่อให้เข้ากับโหมดการเชื่อมต่ออัตโนมัติต่างๆ

5. แนวทางการติดตั้งและการเลือก

  5.1 โหมดการติดตั้ง

      ประเภท B พื้นฐาน: ด้านล่างของตัวกระบอกสูบรองรับการติดตั้งโดยตรงพร้อมรูตำแหน่งที่สงวนไว้ การออกแบบหน้าแปลนในตัวไม่จำเป็นต้องมีอุปกรณ์เสริมในการยึดเพิ่มเติม โดดเด่นด้วยการติดตั้งที่รวดเร็วและความแม่นยำของตำแหน่งสูง

  5.2 เกณฑ์การคัดเลือกหลัก

     • ลำดับความสำคัญของการจำกัดพื้นที่: เลือกซีรีส์ CRQ2 บางเฉียบสำหรับสถานการณ์ที่จำกัดความสูงในแนวตั้ง เลือกซีรีส์ MSQ/HRQ เพื่อให้มีพื้นที่การติดตั้งเพียงพอ

     • ความต้องการที่แม่นยำและฟันเฟือง: แร็คแอนด์พีเนียน CRQ2 สำหรับการวางตำแหน่งที่มีความแม่นยำสูงเป็นศูนย์ CRB2 แบบใบพัดสำหรับการหมุนโหลดแสงมุมกว้างในราคาประหยัด

     • การยืนยันมุมสวิง: มาตรฐาน 90°/180° สำหรับการพลิก/การวางตำแหน่งแบบธรรมดา ชนิดขยายได้ 360° สำหรับสภาพการทำงานที่หมุนเต็มวงกลม

     • การจับคู่บัฟเฟอร์: เลือกบัฟเฟอร์อากาศ C สำหรับการทำงานที่ความเร็วสูงและหนักปานกลาง บัฟเฟอร์ยางมาตรฐานตอบสนองความต้องการโหลดเบาที่ความเร็วต่ำ

     • ความต้องการสัญญาณตอบรับ: เลือกเวอร์ชันวงแหวนแม่เหล็ก CDRQ2 สำหรับการตรวจจับตำแหน่ง PLC และการควบคุมการเชื่อมโยงแบบอัตโนมัติ รุ่น CRQ2 ที่ไม่ใช่แม่เหล็กสำหรับการเคลื่อนที่แบบหมุนอย่างง่ายโดยไม่มีการตอบรับสัญญาณ

6. สถานการณ์การใช้งานทั่วไป

     • 3C และอุตสาหกรรมอิเล็กทรอนิกส์: การพลิกบอร์ด PCB, การเรียงลำดับชิป, การหมุนฟิกซ์เจอร์ขนาดเล็ก และการวางตำแหน่งส่วนประกอบที่แม่นยำ

     • อุปกรณ์บรรจุภัณฑ์และการพิมพ์: การแกว่งฉลาก, การวางตำแหน่งการปิดผนึกกล่อง, การโก่งตัวของแผ่นกั้น และการสลับทิศทางของสายการบรรจุอย่างต่อเนื่อง

     • สถานีระบบอัตโนมัติขนาดกะทัดรัด: การสลับวาล์วขนาดเล็ก ตำแหน่งการกำหนดตำแหน่งที่แม่นยำ และการทำงานแบบหมุนในพื้นที่อุปกรณ์แคบ

     • เครื่องจักรทางการแพทย์และความแม่นยำ: การหมุนของหุ่นยนต์ขนาดเล็ก การพลิกอุปกรณ์ทางการแพทย์ที่มีความแม่นยำ และแท่นหมุนอัตโนมัติขนาดเล็ก

7. ตารางเปรียบเทียบ CRQ2B กับ CDRQ2B

สรุปประโยคเดียว

     กระบอกสูบโรตารีแบบไม่มีฟันเฟืองซีรีส์ SOLH CRQ2 บางเฉียบมีการออกแบบหน้าแปลนรวมแบบแบน การหมุนแบบปรับได้หลายมุม และการติดตั้งที่ประหยัดพื้นที่ ให้โซลูชันแบบหมุนที่มีความแม่นยำสูง เสถียร และกะทัดรัดสำหรับสถานีพลิกและจัดทำดัชนีอัตโนมัติในพื้นที่แคบสำหรับงานเบาและงานปานกลาง
