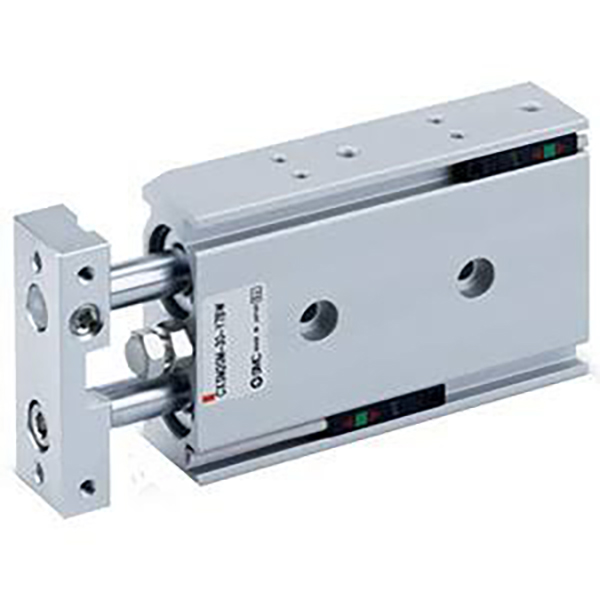

CXSJ Series กระบอกสูบคู่ขนาดกะทัดรัด | กระบอกสูบลูกสูบคู่แบบบางพิเศษ

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์และโครงสร้างหลัก

ซีรีส์ SOLH CXSJ เป็นเวอร์ชันกะทัดรัดพิเศษที่ได้รับการอัพเกรดของกระบอกสูบคู่ CXS มาตรฐาน การนำโครงสร้างแบบลูกสูบคู่และแกนนำคู่มาใช้แรงขับสองเท่าเมื่อเทียบกับกระบอกสูบเดี่ยว และบรรลุความแม่นยำในการหมุนเป็นศูนย์ที่ ±0.1° ปรับให้เหมาะสมด้วยความยาวที่สั้นกว่า ความกว้างที่แคบกว่า และน้ำหนักที่เบากว่ารุ่น CXS แบบดั้งเดิม ซีรีส์ CXSJ มีการติดตั้งที่ยืดหยุ่นกว่า และได้รับการออกแบบมาเป็นพิเศษสำหรับการหยิบและวาง การขนย้ายวัสดุ การวางตำแหน่งที่แม่นยำ และการกดโหลดน้ำหนักเบาในพื้นที่อัตโนมัติที่จำกัดเป็นพิเศษ

ข้อดีของโครงสร้างหลัก

• บูรณาการลูกสูบคู่และก้านคู่มือคู่: ตัวเลือกตลับลูกปืนสไลด์ (M) และตลับลูกปืนเม็ดกลม (L) พร้อมขนาดโดยรวมสากล ความทนทาน ความแม่นยำ และราคาที่สมดุลสำหรับสภาพการทำงานที่หลากหลาย

• ฐานสวิตช์แม่เหล็กแบบพลิกกลับได้: รองรับการติดตั้ง 4 ทิศทางโดยไม่มีการรบกวนโครงสร้าง ช่วยให้การตรวจจับตำแหน่งหลายมุมมีความยืดหยุ่นและการปรับการติดตั้งด้านซ้าย/ขวาแบบสมมาตร

• บัฟเฟอร์มาตรฐานและการออกแบบแม่เหล็ก: มียางกันกระแทกปลายคู่เพื่อการกันกระแทกที่มั่นคง วงแหวนแม่เหล็กในตัว (ส่วนต่อท้าย Z) สงวนไว้สำหรับการติดตั้งสวิตช์แม่เหล็ก ไม่มีตัวเลือกบัฟเฟอร์อากาศ (AZ) บัฟเฟอร์ยางทำหน้าที่เป็นตัวดูดซับแรงกระแทกมาตรฐาน

• การออกแบบพอร์ตคู่สำหรับรูขนาดเล็ก: ขนาดรู φ6 และ φ10 รองรับการวางท่อแบบแกนคู่และด้านข้าง เพิ่มประสิทธิภาพเค้าโครงท่อในเค้าโครงอุปกรณ์ที่มีขนาดกะทัดรัดเป็นพิเศษอย่างมาก

การจำแนกประเภทซีรีส์ย่อยแกนหลัก (ประเภทตลับลูกปืนและก้าน)

ซีรีส์ CXSJ ครอบคลุมรุ่นหลักสี่รุ่นเพื่อให้เหมาะกับสถานการณ์การทำงานโหลดหนักความเร็วต่ำ ความแม่นยำความเร็วสูง และเอาท์พุตสองเท่า บรรลุความต้องการระบบอัตโนมัติขนาดกะทัดรัดเต็มรูปแบบ

กรอกกฎการตั้งชื่อโมเดลให้ครบถ้วน

ตัวอย่างรุ่น: CXSJL20-50Z-M9B

1. นิยามรหัสการตั้งชื่อ

1. รหัสซีรีส์: CXSJ + แบบแบริ่งและก้าน (M / L / WM / WL)

2. ขนาดเจาะ: 6 / 10 / 15 / 20 / 25 / 32 มม. (ช่วงรูมาตรฐานเต็ม)

3. จังหวะมาตรฐาน: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 มม. (ระยะชักสูงสุด: 100 มม.)

4. การกำหนดค่าบัฟเฟอร์และวงแหวนแม่เหล็ก

￮ Z: การกำหนดค่ามาตรฐาน (วงแหวนแม่เหล็กในตัว + บัฟเฟอร์ยางปลายคู่ เข้ากันได้กับการติดตั้งสวิตช์แม่เหล็ก)

￮ ไม่มีส่วนต่อท้าย Z: ชนิดไม่ใช่แม่เหล็ก (ไม่มีสวิตช์แม่เหล็ก)

￮ บันทึก: ซีรีส์ CXSJ รองรับเฉพาะยางบัฟเฟอร์ ไม่มีตัวเลือกบัฟเฟอร์อากาศ (AZ)

5. สวิตช์แม่เหล็ก: อุปกรณ์เสริม D-M9B, D-A93, D-M9N; ติดตั้งโดยตรงบนร่องด้านข้างพร้อมฐานรองรับแบบพลิกกลับได้ 4 ทิศทาง

6. อุปกรณ์ล็อค (อุปกรณ์เสริม): R (ดึงล็อค), P (ขยายล็อค)

พารามิเตอร์ทางเทคนิคมาตรฐานทั่วไป

(เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิปกติ 20°C, อากาศแห้ง)

• โหมดการทำงาน: การขับขี่แบบลูกสูบคู่แบบดับเบิ้ลแอคติ้ง (เอาท์พุตแรงขับคู่)

• ช่วงแรงดันใช้งาน: 0.1~0.7MPa (φ6: ขั้นต่ำ 0.15MPa; φ10~φ32: ขั้นต่ำ 0.1MPa)

• พิสูจน์ความดัน: 1.05MPa

• อุณหภูมิแวดล้อม: -10°C~60°C (สภาพแวดล้อมที่ปราศจากน้ำแข็ง)

• ความเร็วในการทำงาน: 30~800 มม./วินาที (ประเภทความเร็วสูง CXSJL สูงถึง 800 มม./วินาที; CXSJM 30~600 มม./วินาที)

• ความแม่นยำในการต่อต้านการหมุน: ±0.1° (ความแม่นยำของแรงบิดเป็นศูนย์ สอดคล้องกับซีรีส์ CXS มาตรฐาน)

• โหมดบัฟเฟอร์: ยางกันกระแทกปลายคู่เท่านั้น (ไม่มีตัวเลือกบัฟเฟอร์ลม)

• ขนาดพอร์ตท่อ

￮ φ6 / φ10: M5×0.8 (รองรับท่อคู่ตามแนวแกนและด้านข้าง)

￮ φ15 / φ20 / φ25 / φ32:rc1/8 (ท่อด้านข้างเท่านั้น)

• วิธีการติดตั้ง: การติดตั้ง 3 ด้าน (ล่าง / บน / ด้านข้าง); ฐานแบบพลิกกลับได้รองรับการติดตั้งด้านซ้ายและขวาแบบสมมาตร

ข้อมูลแรงขับและแรงดึงทางทฤษฎี (@0.5MPa, หน่วย: N)

โครงสร้างลูกสูบคู่ให้แรงส่งออกสองเท่า เมื่อเทียบกับกระบอกสูบลูกสูบเดี่ยวที่มีขนาดรูเท่ากัน

การเปรียบเทียบความแตกต่างหลัก CXSJ กับ CXS

CXSJ คือ CXS เวอร์ชันขนาดกะทัดรัดพิเศษที่ได้รับการอัปเกรด ซึ่งได้รับการปรับให้เหมาะสมโดยเฉพาะสำหรับสถานการณ์ระบบอัตโนมัติในพื้นที่แคบ

คู่มือการเลือกอย่างรวดเร็ว

1. การเลือกประเภทแบริ่งและก้าน: เลือก CXSJM สำหรับสภาพแวดล้อมการรับน้ำหนักมากและมีฝุ่นที่ทนทานต่อการสึกหรอ เลือก CXSJL เพื่อการเคลื่อนไหวที่ราบรื่นและบ่อยครั้งด้วยความเร็วสูง ใช้ CXSJWM/CXSJWL สำหรับเอาต์พุตก้านปลายคู่และการทำงานซิงโครนัสทวิภาคี

2. การเลือกเวอร์ชันของรุ่น: ต้องการ CXSJ สำหรับพื้นที่ขนาดกะทัดรัดพิเศษและความต้องการท่อตามแนวแกน เลือก CXS มาตรฐาน หากต้องการบัฟเฟอร์อากาศหรือความต้านทานแรงกระแทกสูง

3. การเลือกการกำหนดค่าแม่เหล็ก: เลือกส่วนต่อท้าย Z สำหรับการตรวจจับตำแหน่งด้วยสวิตช์แม่เหล็ก ละเว้น Z สำหรับสถานการณ์ที่ไม่มีสนามแม่เหล็กและไวต่อการรบกวนจากสนามแม่เหล็ก

4. การเลือกเจาะและระยะชัก: กำหนดขนาดรูตามความต้องการโหลดและแรงขับจริง ช่วงระยะชักมาตรฐานคือ 5~100 มม. (ขีดจำกัดระยะชักสูงสุด: 100 มม.)

สรุปประโยคเดียว

     กระบอกสูบคู่ขนาดกะทัดรัดพิเศษซีรีส์ SOLH CXSJ มีแรงขับสูงแบบลูกสูบคู่ ก้านสูบคู่ ความแม่นยำในการหมุนเป็นศูนย์ ±0.1° ขนาดที่ปรับให้เหมาะสมที่สุดบางเฉียบเป็นพิเศษ และการติดตั้งแบบยืดหยุ่น 4 ทิศทาง ถือเป็นโซลูชันระบบนิวแมติกส์ที่เหมาะสมที่สุดสำหรับการหยิบและวางที่มีความแม่นยำสูง การวางตำแหน่ง และการกดเบาในอุปกรณ์อัตโนมัติที่มีขอบเขตจำกัดเป็นพิเศษ
