ซีรีส์ CY1 ข้อต่อแม่เหล็กกระบอกไร้ก้าน | แบบจำลองฐานเศรษฐกิจคลาสสิก

ยี่ห้อ: SOLH โดย Richge Technology

CY1S
CY1L

ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH CY1 เป็นกระบอกสูบไร้ก้านจับยึดแม่เหล็กแบบคลาสสิกและประหยัด โดยทำหน้าที่เป็นรุ่นก่อนหน้าของซีรีส์ CY3 ที่อัปเกรดแล้ว ใช้โครงสร้างการขับเคลื่อนแบบซิงโครนัสแม่เหล็กแบบไม่สัมผัส ซึ่งลูกสูบภายในและโต๊ะสไลด์ภายนอกเคลื่อนที่พร้อมกันผ่านแรงแม่เหล็กแรงสูง โดดเด่นด้วยการทำงานแบบไม่มีการรั่วไหลแบบปิด โครงสร้างกะทัดรัด และประสิทธิภาพที่คุ้มค่า โดยออกแบบมาเพื่อการใช้งานโหลดเบาถึงปานกลางและการขับขี่เชิงเส้นระยะชักปานกลาง ด้วยช่วงรูตั้งแต่ φ6 ถึง φ63 มม. ช่วงชักมาตรฐานสูงสุด 1,000 มม. และระยะชักขยายสูงสุด 1500 มม. ซีรีส์นี้ครอบคลุมรุ่นการนำทางที่หลากหลายเพื่อตอบสนองความต้องการหลายสถานการณ์ ทำให้เป็นแอคชูเอเตอร์ไร้ก้านเกรดสะอาดที่เป็นมิตรกับงบประมาณสำหรับสายการผลิตอัตโนมัติทั่วไป

ตำแหน่งหลักและคุณสมบัติโครงสร้าง

• ไดรฟ์คัปปลิ้งแม่เหล็กและประสิทธิภาพการรั่วซึมที่สะอาด: แม่เหล็กถาวรกำลังสูงในตัวบนลูกสูบและโต๊ะสไลด์ให้การส่งผ่านซิงโครนัสแบบไม่ใช้กลไก กระบอกสูบที่ปิดสนิทช่วยลดการรั่วไหลของอากาศและการปล่อยฝุ่น ปรับให้เข้ากับสภาพแวดล้อมการทำงานที่สะอาดที่เข้มงวดในอุตสาหกรรมอิเล็กทรอนิกส์ อุปกรณ์ทางการแพทย์ และอุตสาหกรรมแปรรูปอาหารได้อย่างสมบูรณ์

• โครงสร้างฐานแบบคลาสสิกและประสิทธิภาพด้านต้นทุนสูง: การใช้โครงสร้างทางกลที่เรียบง่ายแต่มีส่วนประกอบน้อยลง ซีรีส์ CY1 ช่วยลดต้นทุนการผลิตได้อย่างมีประสิทธิภาพ และเสนอความสามารถในการแข่งขันด้านต้นทุนที่สูงกว่าซีรีส์ CY3 ที่อัปเกรดแล้ว รุ่น CY1B พื้นฐานไม่มีพื้นผิวติดตั้งในตัว และต้องใช้ขายึดรองรับปลายคู่ในการติดตั้ง มาพร้อมกับวงแหวนทนทานต่อการสึกหรอและวงแหวนกันฝุ่นขั้นพื้นฐาน โดยมีแรงดันใช้งานขั้นต่ำ 0.18MPa โดยมีอายุการใช้งานสั้นลงเล็กน้อย แต่มีความสามารถอย่างเต็มที่สำหรับสภาพการทำงานมาตรฐานทั่วไป

• โมเดลอนุพันธ์ที่หลากหลายเพื่อความครอบคลุมเต็มรูปแบบ: กลุ่มผลิตภัณฑ์ที่สมบูรณ์ครอบคลุมประเภทการนำทางหลายประเภทเพื่อให้ตรงกับความต้องการด้านความแม่นยำและน้ำหนักบรรทุกที่แตกต่างกัน:

• CY1B: ชนิดพื้นฐานที่ไม่มีโครงสร้างนำทางและพื้นผิวการติดตั้ง ต้องใช้รางนำภายนอกและฉากยึดปลายคู่

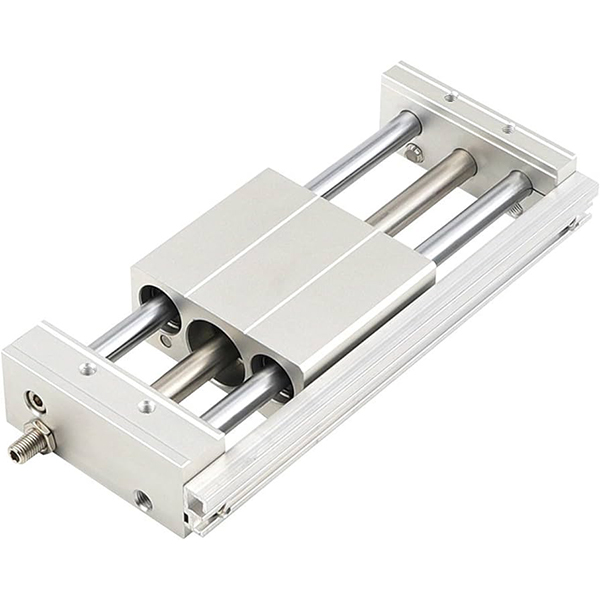

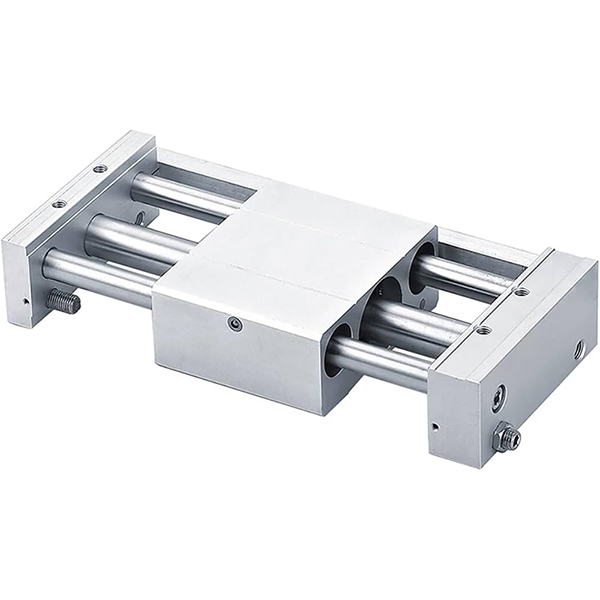

• CY1S: ประเภทสไลด์ไกด์พร้อมลูกปืนเลื่อนในตัว รองรับการทำงานที่มีน้ำหนักเบาโดยไม่ต้องใช้ไกด์ภายนอก

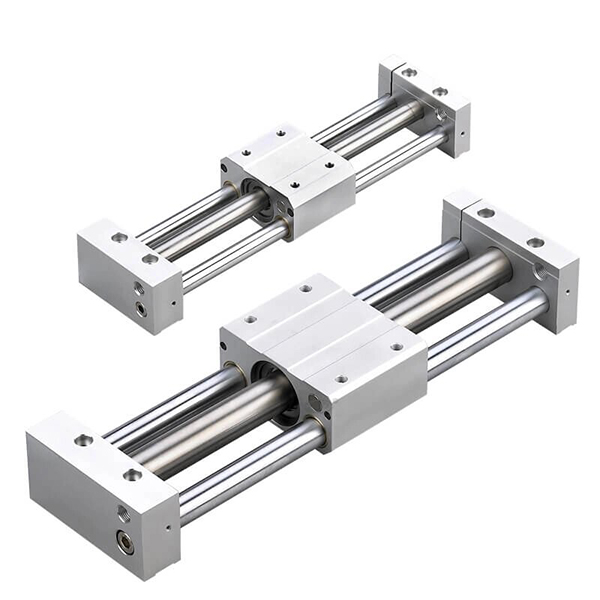

• CY1L: ประเภทตลับลูกปืนเม็ดกลมที่มีการเลื่อนที่นุ่มนวลเป็นพิเศษและความสามารถในการรับน้ำหนักที่เพิ่มขึ้นเพื่อการเคลื่อนไหวความถี่สูงที่มั่นคง

• CY1H: ชนิดนำทางที่มีความแม่นยำสูงพร้อมความแม่นยำในการกำหนดตำแหน่งซ้ำที่ยอดเยี่ยมสำหรับสถานการณ์การถ่ายโอนที่แม่นยำ

• CY1F: ชนิดบางเฉียบพร้อมความสูงโดยรวมลดลง 29% เหมาะอย่างยิ่งสำหรับพื้นที่ติดตั้งอุปกรณ์ที่มีขนาดกะทัดรัดเป็นพิเศษ


• บัฟเฟอร์มาตรฐานและการกำหนดค่าความเร็วสูงเสริม: ยางบัฟเฟอร์ปลายคู่มาตรฐานดูดซับแรงกระแทกจากการทำงานและลดเสียงรบกวนในการทำงานได้อย่างมีประสิทธิภาพ อุปกรณ์เสริมบัฟเฟอร์ไฮดรอลิกภายนอกรองรับการทำงานที่มั่นคงที่ความเร็วสูงสุด 500 มม./วินาที สำหรับสภาพการทำงานแบบวนรอบความเร็วปานกลางถึงสูง

• ความเข้ากันได้กว้างของสวิตช์แม่เหล็ก: ร่องสวิตช์สากลที่สงวนไว้บนตัวกระบอกสูบเข้ากันได้กับสวิตช์แม่เหล็กซีรีส์ D-M9 และซีรีส์ D-A9 ช่วยให้สามารถติดตั้งตำแหน่งได้ตามใจชอบและตอบรับสัญญาณจังหวะที่ยืดหยุ่น

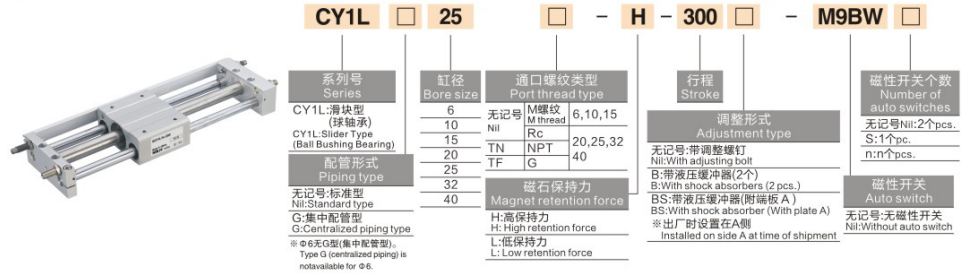

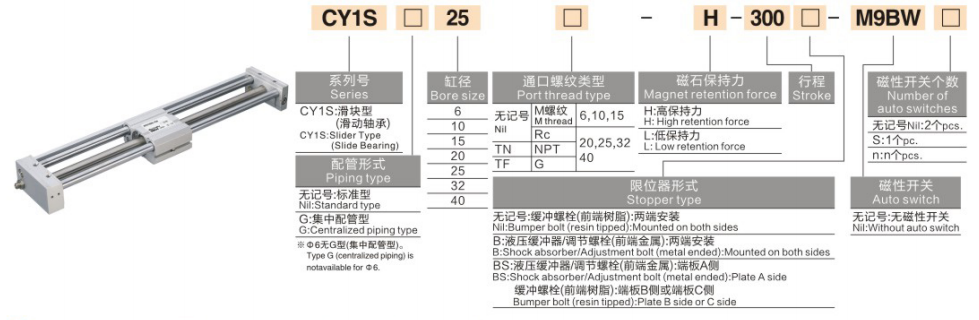

กฎการเข้ารหัสโมเดลที่สมบูรณ์

ตัวอย่างโมเดล: CY1B20-500 | CY1S40-800-M9PL

ตัวอย่างการอ้างอิงการสั่งซื้อมาตรฐาน

• CY1B20-500: รู 20 มม., ระยะชัก 500 มม., ชนิดพื้นฐานไม่มีสวิตช์แม่เหล็ก

• CY1S40-800-M9PL: รู 40 มม., ระยะชัก 800 มม., แบบสไลด์ไกด์พร้อมสวิตช์ตำแหน่งแม่เหล็ก

ข้อมูลจำเพาะทางเทคนิคหลัก (สภาพมาตรฐาน 20 ℃)

1. ข้อมูลจำเพาะทั่วไปขั้นพื้นฐาน

• โหมดการทำงาน: การส่งข้อมูลแบบซิงโครนัสแบบคัปปลิ้งแบบแม่เหล็กแบบดับเบิ้ลแอคติ้ง

• ของไหลทำงาน: ลมอัด (มาตรฐานการทำงานไร้น้ำมัน)

• อุณหภูมิแวดล้อม: 5~60°C (สภาพแวดล้อมการทำงานไม่มีความเย็นจัด)

• ช่วงแรงดันใช้งาน: 0.18~0.7MPa; แรงดันพิสูจน์: 1.05MPa

• ความเร็วในการทำงานมาตรฐาน: 50~500มม./วินาที

• โหมดบัฟเฟอร์: บัฟเฟอร์ยางปลายคู่มาตรฐาน; อุปกรณ์เสริมบัฟเฟอร์ไฮดรอลิกภายนอกสำหรับสถานการณ์ความเร็วสูง

• แรงยึดแม่เหล็ก: 49~2450N (เพิ่มขึ้นเรื่อยๆ ตามขนาดรูเจาะ)

2. แผนภูมิพารามิเตอร์ประสิทธิภาพหลัก (@0.5MPa)

แนวทางการกำหนดค่าและการเลือกหลัก

1. การเลือกขนาดเจาะตามโหลดและแรงขับ

• φ6~φ15 (งานแสงไมโคร): เหมาะสำหรับน้ำหนัก ≤2.5กก. สำหรับการถ่ายโอนส่วนประกอบที่มีความแม่นยำช่วงชักสั้นในอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กที่มีความแม่นยำโดยเฉพาะ

• φ20~φ32 (งานเบาทั่วไป): จับคู่กับโหลดน้ำหนักเบา 4~10 กก. เหมาะอย่างยิ่งสำหรับการผลักและดึงระยะชักยาวทั่วไป (≤1000มม.) ในสายการผลิตอัตโนมัติทั่วไป

• φ40~φ63 (หน้าที่ปานกลาง): ใช้ได้กับสถานการณ์โหลดปานกลาง 16~40 กก. ปรับให้เข้ากับการจัดการช่วงชักยาวและสภาพการทำงานแบบวนรอบความถี่สูงในอุปกรณ์อัตโนมัติด้านบรรจุภัณฑ์และลอจิสติกส์ได้อย่างสมบูรณ์แบบ

2. การเลือกรุ่นและระบบนำทาง

• ประเภทพื้นฐาน CY1B: รุ่นที่คุ้มค่าที่สุดโดยไม่มีโครงสร้างนำทางในตัว รางนำเชิงเส้นตรงภายนอกเป็นข้อบังคับ เหมาะสำหรับโครงการและอุปกรณ์ที่ต้องใช้งบประมาณสูงซึ่งมีโครงสร้างนำทางที่สงวนไว้

• ประเภทสไลด์ไกด์ CY1S: ติดตั้งรางเลื่อนตลับลูกปืนในตัว โดยไม่ต้องใช้รางเสริมภายนอกสำหรับการบรรทุกน้ำหนักเบา (≤10กก.) ติดตั้งง่ายและใช้งานได้หลากหลาย

• ประเภทไกด์ ตลับลูกปืนเม็ดกลม CY1L: ใช้โครงสร้างลูกปืนที่มีความแม่นยำสูงพร้อมความต้านทานการเลื่อนต่ำเป็นพิเศษและอายุการใช้งานที่ยาวนานขึ้น ออกแบบมาเป็นพิเศษสำหรับสภาพการทำงานแบบวนรอบความเร็วสูงและความถี่สูง

• CY1H ชนิด งานละเอียด สูง: กำหนดค่าด้วยกลไกการนำทางเชิงเส้นที่มีความแม่นยำ ทำให้ได้ความแม่นยำในการกำหนดตำแหน่งซ้ำสูงสุด ±0.02 มม. ใช้ได้กับการกำหนดตำแหน่งที่มีความแม่นยำสูงและสถานการณ์การถ่ายโอนระยะไกล

• CY1F ชนิด Low Profile: ปรับโครงสร้างบางให้เหมาะสมโดยลดความสูงโดยรวมลง 29% แก้ปัญหาพื้นที่การติดตั้งแนวตั้งที่จำกัดสำหรับอุปกรณ์อัตโนมัติขนาดกะทัดรัด

3. การเลือกสภาพแวดล้อมและการกำหนดค่าการทำงาน

• การปรับตัวกับสภาพแวดล้อมที่สะอาด: การออกแบบการส่งผ่านแม่เหล็กแบบไม่สัมผัสปราศจากการรั่วไหลและปราศจากฝุ่นเป็นไปตามมาตรฐานการผลิตที่ถูกสุขลักษณะ รุ่น CY1S และ CY1L เป็นที่ต้องการสำหรับการใช้งานห้องคลีนรูมในระยะยาว

• การอัพเกรดสภาพการทำงานความเร็วสูง: ติดตั้งบัฟเฟอร์ไฮดรอลิกภายนอกเพื่อกำจัดการกระแทกที่ปลาย รองรับความเร็วการทำงานต่อเนื่องสูงสุด 500 มม./วินาทีอย่างเสถียร

• ข้อเสนอแนะตำแหน่งที่แม่นยำ: จับคู่กับสวิตช์แม่เหล็กซีรีส์ D-M9 หรือซีรีส์ D-A9 เพื่อให้ทราบตำแหน่งจังหวะแบบหลายจุดและเอาต์พุตสัญญาณแบบเรียลไทม์

สถานการณ์การใช้งานทางอุตสาหกรรมทั่วไป

• การถ่ายโอนวัสดุห้องสะอาด: โครงสร้างข้อต่อแม่เหล็กไร้มลพิษถูกนำมาใช้กันอย่างแพร่หลายสำหรับการจัดการวัสดุระยะไกลในโรงงานเซมิคอนดักเตอร์และ LCD ไร้ฝุ่น โดยหลีกเลี่ยงการปนเปื้อนครั้งที่สองของสภาพแวดล้อมการทำงานที่สะอาด

• การกระจัดของชิ้นงานในสายการบรรจุ: การออกแบบที่คุ้มต้นทุนสูงปรับให้เหมาะกับการกดและดึงชิ้นงานที่มีน้ำหนักเบาและปานกลางในอุปกรณ์บรรจุภัณฑ์อาหารและยาด้วยระยะชักยาว โดยมีอัตราความล้มเหลวต่ำและการบำรุงรักษารายวันที่ง่ายดาย

• การควบคุมประตูอุปกรณ์อัตโนมัติ: โครงสร้างไร้ก้านขนาดกะทัดรัดช่วยประหยัดพื้นที่การติดตั้งภายนอก เหมาะสำหรับการขับเปิดและปิดประตูอุปกรณ์ป้องกันและแผงกันฝุ่นในระยะชักยาว

• การวางตำแหน่งสายการประกอบแบบจังหวะยาว: ร่วมมือกับโมดูลนำทางที่ตรงกันเพื่อให้ได้ตำแหน่งที่แม่นยำและแม่นยำภายในระยะชักยาวพิเศษ 1~1.5 ม. ซึ่งตอบสนองความต้องการการวางตำแหน่งแบบวนอย่างต่อเนื่องของสายการผลิต

• ทางเลือกทางเลือกทางเศรษฐกิจ: การทดแทนการลดต้นทุนที่เหมาะสมที่สุดสำหรับซีรีส์ CY3 ที่มีราคาสูงในโครงการระบบอัตโนมัติที่มีงบประมาณจำกัด ตอบสนองความต้องการการขับขี่เชิงเส้นช่วงชักยาวขั้นพื้นฐานได้อย่างเต็มที่

การเปรียบเทียบประสิทธิภาพหลักของซีรีส์ CY1 กับ CY3

คู่มือการเลือกอย่างรวดเร็วสามขั้นตอน

1. การยืนยันขนาดรูเจาะ: คำนวณแรงขับที่ต้องการตามน้ำหนักบรรทุกโดยมีปัจจัยด้านความปลอดภัย ≥2 กฎที่แนะนำ: ≤2.5กก. → φ15; 4~10กก. → φ32; 16~40กก. → φ63

2. การยืนยันประเภทรุ่น: เลือก CY1B สำหรับงบประมาณที่ต่ำมาก CY1S สำหรับการติดตั้งแบบไม่มีไกด์โหลดน้ำหนักเบา CY1L สำหรับการทำงานความถี่สูงความเร็วสูง CY1H สำหรับความต้องการการวางตำแหน่งที่มีความแม่นยำสูง

3. การยืนยันข้อมูลจำเพาะของระยะชัก: เลือกระยะชักมาตรฐาน 50~1,000 มม. สำหรับการใช้งานทั่วไป ระยะชักขยายได้สูงสุดถึง 1,500 มม. สำหรับความต้องการในการขับขี่ระยะไกลปานกลาง

สรุปประโยคเดียว

     กระบอกสูบไร้ก้านข้อต่อแบบแม่เหล็กรุ่น SOLH CY1 ซีรีส์เป็นแอคชูเอเตอร์สะอาดที่มีการรั่วไหลเป็นศูนย์ทางเศรษฐกิจพร้อมรุ่นนำทางที่หลากหลาย ทำหน้าที่เป็นโซลูชันการขับเคลื่อนเชิงเส้นช่วงชักยาวพื้นฐานที่เป็นมิตรกับงบประมาณสำหรับระบบอัตโนมัติทั่วไปที่มีภาระงานเบาปานกลางและอุปกรณ์ห้องคลีนรูม
