ซีรีส์ CY3 ข้อต่อแม่เหล็กแบบไม่มีก้านสูบ | ชนิดติดตั้งโดยตรง CY3B พื้นฐาน / CY3R
ยี่ห้อ: SOLH โดย Richge Technology

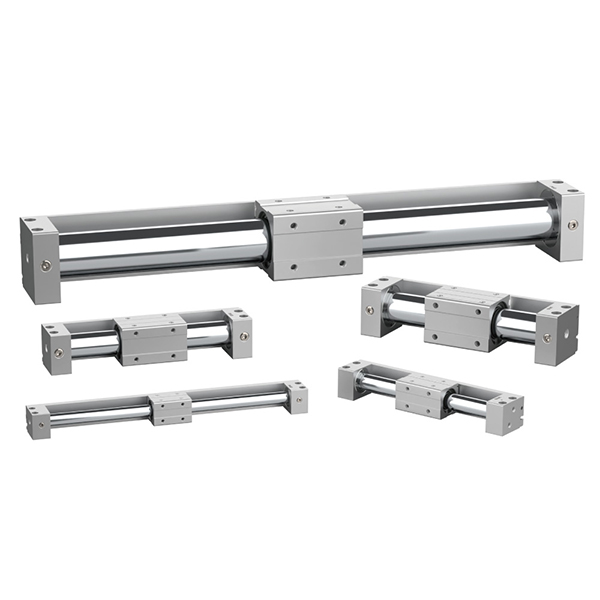

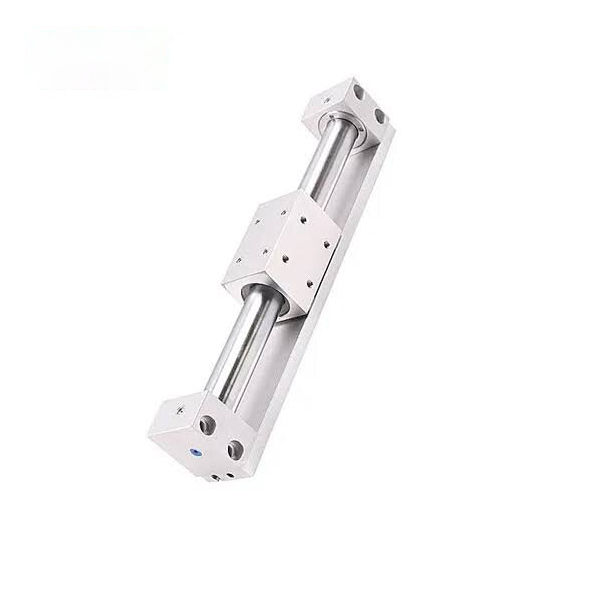

CY3R

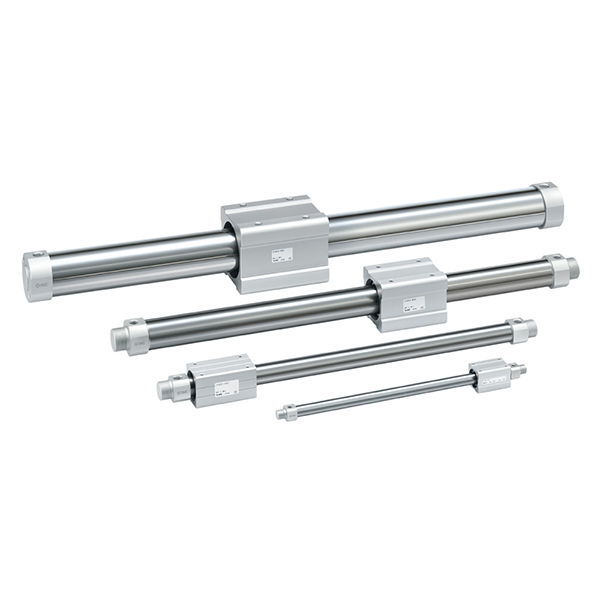

CY3B
ซีรีส์ SOLH CY3 เป็นกระบอกสูบไร้ก้านจับยึดแบบแม่เหล็กที่ได้รับการอัพเกรด โดยมีพื้นฐานมาจากซีรีส์ SMC CY1 แบบคลาสสิก โดยแบ่งออกเป็นรุ่นหลักสองรุ่น: รุ่นพื้นฐาน CY3B ที่ไม่มีพื้นผิวติดตั้ง และประเภทการติดตั้งโดยตรง CY3R ใช้โครงสร้างการส่งผ่านแม่เหล็กแบบไม่สัมผัสที่ปิดสนิท ทำให้ลูกสูบภายในและโต๊ะสไลด์ภายนอกเคลื่อนที่แบบซิงโครนัสผ่านข้อต่อแม่เหล็กแรงสูง นำเสนอการทำงานที่ปราศจากการรั่วไหล ไร้ฝุ่น และไร้มลภาวะ ระยะเคลื่อนที่ไกลเป็นพิเศษและการติดตั้งที่กะทัดรัด ใช้ได้กับสถานการณ์การขับขี่เชิงเส้นตรงระยะไกลในระดับสะอาด โหลดเบาถึงปานกลาง ด้วยช่วงรูเจาะตั้งแต่ φ6 ถึง φ63มม. และระยะชักสูงสุด 5,000 มม. ช่วยประหยัดพื้นที่ในการติดตั้ง 50% เมื่อเทียบกับกระบอกสูบแบบยึดแบบเดิม และทำหน้าที่เป็นโซลูชันการขับเคลื่อนช่วงชักยาวที่สะอาดสำหรับสายการผลิตอัตโนมัติมาตรฐานสูง
• การส่งผ่านข้อต่อแบบแม่เหล็กและการทำงานที่สะอาดไร้การรั่วไหล: ลูกสูบและโต๊ะสไลด์ใช้การขับเคลื่อนแบบซิงโครนัสแม่เหล็กพร้อมการออกแบบกระบอกกระบอกสูบที่ปิดสนิท ไม่มีก้านลูกสูบยื่นออกไปด้านนอก ทำให้อากาศแน่นสนิท ไม่มีการรั่วไหล และไม่มีมลพิษจากฝุ่น มันเข้ากันได้อย่างสมบูรณ์แบบกับสภาพแวดล้อมการผลิตที่เข้มงวด เช่น การแปรรูปอาหาร อุปกรณ์ทางการแพทย์ และอุปกรณ์อิเล็กทรอนิกส์เซมิคอนดักเตอร์
• เวอร์ชันอัปเกรด CY1 พร้อมความทนทานที่เพิ่มขึ้น: เมื่อเทียบกับซีรีส์ CY1 แบบดั้งเดิม ความยาวแหวนต้านทานการสึกหรอเพิ่มขึ้น 70% ช่วยเพิ่มความจุตลับลูกปืนและเสถียรภาพในการเลื่อนได้อย่างมีประสิทธิภาพ ส่วนยึดหล่อลื่นในตัวของวงแหวนกันฝุ่นจะสร้างฟิล์มหล่อลื่นป้องกันที่ยาวนาน ซึ่งช่วยลดแรงดันในการทำงานขั้นต่ำเป็น 0.12MPa และยืดอายุการใช้งานได้อย่างมาก ยกเว้นสเปค φ6 รุ่นอื่นๆ ทั้งหมดยังคงมีขนาดการติดตั้งเหมือนกับ CY1 สำหรับการเปลี่ยนและอัพเกรดโดยตรง
• โครงสร้างเรียบง่ายประเภทพื้นฐาน CY3B: กระบอกทรงกระบอกแบบเรียบไม่มีพื้นผิวการติดตั้งที่สงวนไว้ และต้องใช้ขายึดรองรับสองปลายในการยึด โต๊ะสไลด์ไม่มีโครงสร้างนำทางในตัว ดังนั้นจึงจำเป็นต้องใช้ลิเนียร์ไกด์หรือแกนนำภายนอกเพื่อป้องกันโหลดเยื้องศูนย์และความล้มเหลวในการแยกตัวจากแม่เหล็ก
• บัฟเฟอร์ยางมาตรฐานและข้อมูลจำเพาะเสริมความเร็วสูง: บัฟเฟอร์ยางปลายคู่ในตัวดูดซับแรงกระแทกจากการทำงานและลดเสียงรบกวนในการทำงาน เพื่อการทำงานแบบวนรอบแบบเดิมที่มีความเสถียร ข้อมูลจำเพาะความเร็วสูง X160 เสริมรองรับความเร็วการทำงานสูงสุด 1500 มม./วินาที เพื่อปรับให้เข้ากับสภาพการทำงานที่เคลื่อนที่เร็วความถี่สูง
• การติดตั้งสวิตช์แม่เหล็กที่สะดวก: ร่องสวิตช์ที่จองไว้ล่วงหน้าทั้งสองด้านของตัวกระบอกสูบเข้ากันได้กับสวิตช์แม่เหล็กซีรีส์ D-M9 ทำให้ทราบถึงตำแหน่งแบบเรียลไทม์ที่ยืดหยุ่นและแม่นยำสำหรับการกำหนดตำแหน่งจังหวะ

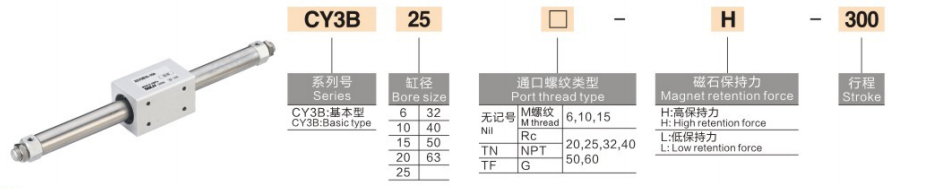

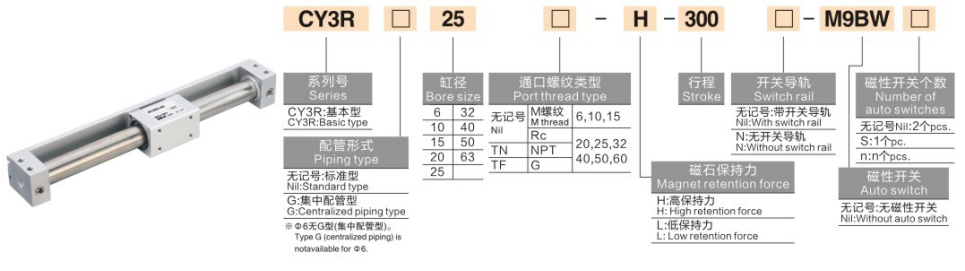

1.ตัวอย่างรุ่น: CY3B20-500 | CY3B40-800-M9PL
|
ส่วนรหัส |
ข้อมูลจำเพาะความหมาย |
|
CY3B / CY3R |
รหัสซีรี่ส์: CY3B=ประเภทพื้นฐาน; CY3R=แบบติดตั้งโดยตรง (ข้อต่อแม่เหล็ก กระบอกสูบไร้ก้าน) |
|
6/10/15/20/25/32/40/50/63 |
ขนาดแกนเจาะ (มม.) |
|
50~5,000 |
ความยาวช่วงชัก (มม.): มาตรฐาน 50 ~ 1,000 มม.; ระยะชักยาวพิเศษขยายได้สูงสุด 5,000 มม |
|
-M9PL / M9 ซีรีส์ |
สวิตช์แม่เหล็กเสริมสำหรับการตรวจจับตำแหน่งจังหวะ |
2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน
• CY3B20-500: รู 20 มม., ระยะชัก 500 มม., ชนิดพื้นฐานไม่มีสวิตช์แม่เหล็ก
• CY3B40-800-M9PL: รู 40 มม., ระยะชัก 800 มม., ชนิดพื้นฐานพร้อมสวิตช์ตำแหน่งแม่เหล็ก
1 ข้อมูลจำเพาะทั่วไปขั้นพื้นฐาน
• โหมดการทำงาน: การส่งผ่านแบบไม่ต้องสัมผัสด้วยคัปปลิ้งแม่เหล็กแบบดับเบิ้ลแอคติ้ง
• ของไหลทำงาน: ลมอัด (มาตรฐานการทำงานไร้น้ำมัน)
• อุณหภูมิแวดล้อม: 5~60℃ (ไม่มีสภาพแวดล้อมที่เป็นน้ำแข็ง)
• ช่วงแรงดันใช้งาน: 0.12~0.7MPa; แรงดันพิสูจน์: 1.0MPa
• ความเร็วในการทำงาน: 50~500มม./วินาที (มาตรฐาน); สูงสุด 1500 มม./วินาที (อุปกรณ์เสริมความเร็วสูง X160)
• โหมดบัฟเฟอร์: ยางกันกระแทกปลายคู่แบบมาตรฐาน
• แรงยึดแม่เหล็ก: 19.6~2450N (เพิ่มขึ้นตามขนาดรู)
2 แผนภูมิพารามิเตอร์ประสิทธิภาพหลัก (@0.5MPa)
|
เจาะ φ (มม.) |
แรงผลักดันทางทฤษฎี (N) |
โหลดที่แนะนำ (กก.) |
แรงยึดแม่เหล็ก (N) |
ขนาดพอร์ต |
|
6 |
17 |
0.5 |
19.6 |
M3×0.5 |
|
10 |
39 |
1 |
53.9 |
M5×0.8 |
|
15 |
88 |
2.5 |
127 |
M5×0.8 |
|
20 |
157 |
4 |
226 |
RC1/8 |
|
25 |
245 |
6 |
353 |
RC1/8 |
|
32 |
402 |
10 |
588 |
RC1/8 |
|
40 |
628 |
16 |
980 |
RC1/4 |
|
50 |
981 |
25 |
1519 |
RC3/8 |
|
63 |
1559 |
40 |
2450 |
RC3/8 |
1 การเลือกขนาดเจาะตามโหลดและแรงขับ
• φ6~φ15 (งานแสงไมโคร): เหมาะสำหรับน้ำหนัก ≤2.5กก. สำหรับการถ่ายโอนส่วนประกอบขนาดเล็กในอุปกรณ์อิเล็กทรอนิกส์และการแพทย์โดยเฉพาะด้วยความแม่นยำช่วงชักสั้น
• φ20~φ32 (งานเบาทั่วไป): จับคู่กับโหลดน้ำหนักเบา 4~10 กก. เหมาะอย่างยิ่งสำหรับการผลักและดึงระยะชักยาวทั่วไป (≤1000มม.) ในสายการผลิตอัตโนมัติทั่วไป
• φ40~φ63 (หน้าที่ปานกลาง): ใช้ได้กับสถานการณ์โหลดปานกลาง 16~40 กก. เหมาะอย่างยิ่งสำหรับการจัดการช่วงชักยาวที่หนักและการทำงานแบบวนรอบความถี่สูงในอุตสาหกรรมอาหารและบรรจุภัณฑ์
2 จังหวะและการเลือกระบบนำทาง
• ช่วงโรคหลอดเลือดสมอง: ระยะชักมาตรฐานครอบคลุม 50~1,000 มม. ขยายช่วงชักยาวพิเศษได้สูงสุดถึง 5,000 มม. เพื่อความต้องการในการขับขี่ทางไกลเป็นพิเศษ
• การออกแบบแนวทางบังคับภายนอก: รุ่นพื้นฐาน CY3B ไม่มีโครงสร้างนำทางในตัว รางสไลด์เชิงเส้นหรือแกนนำภายนอกต้องได้รับการติดตั้งเพื่อรองรับโหลดและป้องกันการแยกตัวของแม่เหล็กที่เกิดจากการเบี่ยงเบนของแรงเยื้องศูนย์
• วิธีการซ่อมมาตรฐาน: แก้ไขด้วยขายึดเสริมสองปลายพร้อมตัวกระบอกสูบแบบแขวนและแรงเสียดทานแบบสัมผัสเป็นศูนย์ ช่วยให้การทำงานของข้อต่อแม่เหล็กมีความเสถียร
3 การเลือกสภาพแวดล้อมและการกำหนดค่าการทำงาน
• ลำดับความสำคัญสำหรับสภาพแวดล้อมที่สะอาด: การออกแบบที่ไม่มีการรั่วไหลและปราศจากมลภาวะ ปรับให้เข้ากับสภาพการทำงานที่ปราศจากฝุ่นและปลอดเชื้อที่เข้มงวดในอุตสาหกรรมอาหาร การแพทย์ และเซมิคอนดักเตอร์อิเล็กทรอนิกส์
• การอัพเกรดสภาพการทำงานความเร็วสูง: เลือกอุปกรณ์เสริมความเร็วสูง X160 (สูงสุด 1500 มม./วินาที) พร้อมด้วยบัฟเฟอร์ไฮดรอลิกภายนอกเพื่อขจัดแรงกระแทกที่ความเร็วสูงและรับประกันการทำงานที่มั่นคง
• ข้อเสนอแนะตำแหน่งที่แม่นยำ: ติดตั้งสวิตช์แม่เหล็กซีรีส์ D-M9 เพื่อให้ทราบตำแหน่งจังหวะและการตอบรับสัญญาณที่แม่นยำแบบสองจุดหรือหลายจุด
|
รายการเปรียบเทียบ |
CY3B (ชนิดพื้นฐาน) |
CY3R (แบบติดตั้งโดยตรง) |
|
วิธีการติดตั้ง |
แก้ไขโดยวงเล็บสองด้าน ตัวถังถูกระงับ |
ติดตั้งด้านล่างโดยตรงบนแท่นอุปกรณ์ |
|
พื้นที่ติดตั้ง |
ต้องใช้พื้นที่ในวงเล็บ อาชีพที่ใหญ่กว่าเล็กน้อย |
ไม่ต้องใช้ขายึด ช่วยประหยัดพื้นที่ในการติดตั้ง 20% |
|
สถานการณ์ที่เกี่ยวข้อง |
การติดตั้งที่ถูกระงับ, การวางตำแหน่งการสนับสนุนสองด้าน |
|
|
ระดับต้นทุน |
ต่ำ (ไม่มีพื้นผิวติดตั้งในตัว) |
ปานกลาง (พร้อมฐานติดตั้งในตัว) |
• การถ่ายโอนวัสดุห้องสะอาด: โครงสร้างข้อต่อแม่เหล็กไร้การรั่วไหลและไร้ฝุ่นเหมาะอย่างยิ่งสำหรับการขนย้ายวัสดุระยะไกลในโรงงานอิเล็กทรอนิกส์ เซมิคอนดักเตอร์ และไร้ฝุ่นทางการแพทย์ โดยไม่ปนเปื้อนสภาพแวดล้อมที่สะอาด
• สายการบรรจุอาหารและเครื่องดื่ม: กระบอกสเตนเลสสตีลกันสนิมพร้อมพื้นผิวทำความสะอาดง่าย ปรับให้เข้ากับมาตรฐานการผลิตที่ถูกสุขลักษณะ เหมาะสำหรับการเคลื่อนย้ายชิ้นงานขนาดเบาและงานปานกลางในอุปกรณ์แปรรูปอาหารในระยะชักยาว
• อุปกรณ์ขับขี่ Door & Cover: การออกแบบส่วนต่อขยายแบบไม่มีก้านช่วยประหยัดพื้นที่ภายนอก ใช้ได้กับการเปิดและปิดระยะชักยาวขนาดกะทัดรัดของประตูป้องกันอุปกรณ์อัตโนมัติและฝาครอบป้องกัน
• แท่นกำหนดตำแหน่งที่แม่นยำระยะชักยาว: ทำงานร่วมกับรางนำทางที่มีความแม่นยำสูงภายนอกเพื่อให้ได้ตำแหน่งที่แม่นยำซ้ำๆ ที่มั่นคง เหมาะสำหรับการวางตำแหน่งที่แม่นยำในระยะไกล 1~2 เมตรและการลำเลียงแบบวนรอบของสายการประกอบ
• การเปลี่ยนที่ประหยัดพื้นที่สำหรับกระบอกสูบ Tie-Rod: แก้ปัญหาการครอบครองพื้นที่ของกระบอกสูบแบบผูกแบบเดิมในสถานการณ์ช่วงชักยาว (>500 มม.) ซึ่งช่วยลดพื้นที่ในการติดตั้งอุปกรณ์โดยรวมลง 50% สำหรับการออกแบบอุปกรณ์ขนาดกะทัดรัด
1. การยืนยันขนาดรูเจาะ: คำนวณแรงขับที่ต้องการตามน้ำหนักบรรทุกโดยมีปัจจัยด้านความปลอดภัย ≥2 กฎที่แนะนำ: ≤2.5กก. → φ15; 4~10กก. → φ32; 16~40กก. → φ63
2. การยืนยันข้อมูลจำเพาะของระยะชัก: เลือกระยะชักมาตรฐาน 50~1,000 มม. สำหรับความต้องการทั่วไป เลือกข้อกำหนดเพิ่มเติมสำหรับช่วงชักยาวพิเศษสูงสุดถึง 5,000 มม.
3. การจับคู่การกำหนดค่าการทำงาน: การเลือกลำดับความสำคัญสำหรับสภาพการทำงานที่สะอาดปราศจากมลภาวะ อัพเกรดเป็น X160 ข้อมูลจำเพาะความเร็วสูง + บัฟเฟอร์ไฮดรอลิกเพื่อการทำงานที่รวดเร็ว เพิ่มสวิตช์แม่เหล็กซีรีส์ D-M9 สำหรับการตรวจจับตำแหน่งแบบเรียลไทม์
กระบอกสูบไร้ก้านข้อต่อแม่เหล็กซีรีส์ SOLH CY3 เป็นแอคทูเอเตอร์ไร้น้ำมันเกรดสะอาด CY1 ที่ได้รับการอัพเกรด โดยมีการรั่วเป็นศูนย์ ช่วงชักยาวพิเศษ 5,000 มม. แรงดันเริ่มต้นต่ำ และประเภทการติดตั้งแบบคู่ ทำหน้าที่เป็นโซลูชันการขับเคลื่อนเชิงเส้นตรงระยะชักยาวที่ประหยัดพื้นที่อย่างเหมาะสมสำหรับอุปกรณ์อัตโนมัติที่สะอาดโหลดปานกลาง
