ดีเอสเอ็นยู Series กระบอกสูบสเตนเลสขนาดเล็ก | กระบอกสูบนิวแมติกทนต่อการกัดกร่อนมาตรฐาน ISO 6432

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และคุณลักษณะโครงสร้างหลัก

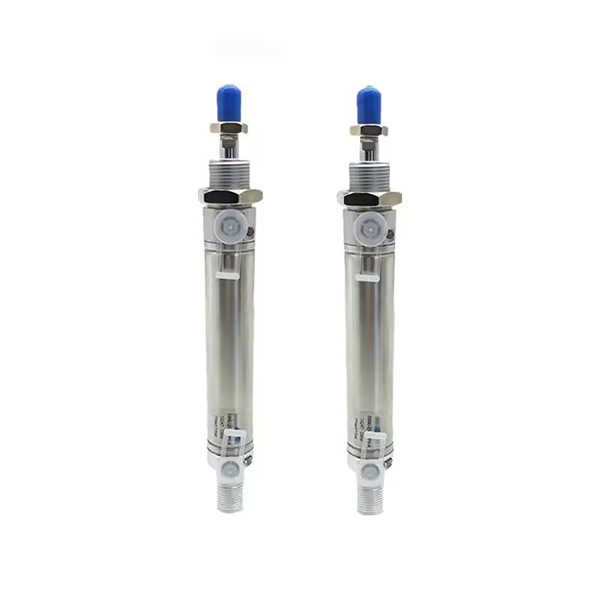

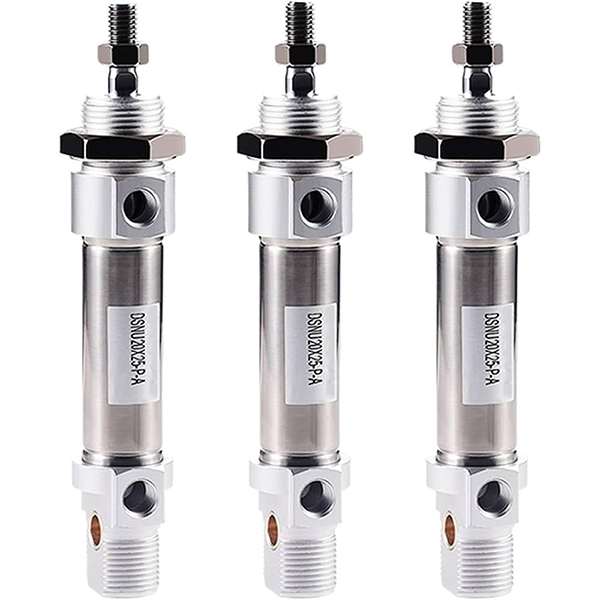

     ซีรีส์ SOLH DSNU เป็นกระบอกสูบนิวเมติกขนาดเล็กที่ทำจากสเตนเลสสตีลประสิทธิภาพสูง ซึ่งเป็นไปตามมาตรฐานสากล ISO 6432 และ CETOP RP52P อย่างสมบูรณ์ ครอบคลุมช่วงรูเจาะตั้งแต่ φ8 ถึง φ63มม. โดยมีท่อกระบอกสูบและก้านลูกสูบสเตนเลส SUS304 เต็มรูปแบบ ระบบกันกระแทกแบบนิวแมติกที่ปรับเองได้ ความต้านทานการกัดกร่อนที่เหนือกว่า และอายุการใช้งานที่ยาวนานเป็นพิเศษ เข้ากันได้กับซีรีส์ FESTO DSNU, SMC CM2 และ Airtac MG ซึ่งใช้กันอย่างแพร่หลายในอาหาร ยา อิเล็กทรอนิกส์ บรรจุภัณฑ์ สิ่งทอ และสถานการณ์อัตโนมัติพิเศษที่มีสภาพการทำงานชื้น กรดอ่อน และด่างอ่อน

  1.1 มาตรฐานสากลและความสามารถในการเปลี่ยนกันได้อย่างสมบูรณ์

     ผลิตตามมาตรฐานอุตสาหกรรมสากล ISO 6432 และ CETOP RP52P อย่างเคร่งครัด ขนาดการติดตั้งและข้อกำหนดอินเทอร์เฟซทั้งหมดเป็นหนึ่งเดียวทั่วโลก สามารถแลกเปลี่ยนกันได้อย่างสมบูรณ์กับกระบอกสูบขนาดเล็กแบรนด์หลักระดับสากล โดยรองรับการเปลี่ยนแบบไม่ต้องดัดแปลงและการอัพเกรดเป็นชุดของอุปกรณ์อัตโนมัติมาตรฐาน

  1.2 โครงสร้างป้องกันการกัดกร่อนของเหล็กกล้าไร้สนิมแบบเต็ม

     ใช้ท่อทรงกระบอกสเตนเลสสตีล SUS304 และก้านลูกสูบระดับพรีเมียม จับคู่กับฝาปิดปลายโลหะผสมอะลูมิเนียมหลอม โครงสร้างวัสดุแบบบูรณาการให้ประสิทธิภาพการป้องกันสนิม ป้องกันการกัดกร่อน และความแข็งแรงสูงได้ดีเยี่ยม ปรับให้เข้ากับสภาพแวดล้อมที่รุนแรงได้อย่างสมบูรณ์แบบ เช่น ความชื้นสูง ฝุ่น กรดอ่อน และด่างอ่อน เกินกว่าความทนทานของกระบอกสูบอะลูมิเนียมขนาดเล็กทั่วไปมาก

  1.3 โครงสร้างบริษัทแบบลูกกลิ้งจีบ

     การนำเทคโนโลยีการซีลแบบลูกกลิ้งจีบแบบมืออาชีพมาใช้เพื่อการเชื่อมต่อฝาครอบส่วนท้ายด้วยโครงสร้างโดยรวมที่แน่นและมั่นคง ความต้านทานการสั่นสะเทือนที่โดดเด่น และการทำงานที่มั่นคง รูปทรงตรงทรงกลมที่เพรียวบางมีโครงสร้างที่เรียบง่ายและการถอดแยกชิ้นส่วนและบำรุงรักษารายวันที่สะดวก ซึ่งช่วยลดต้นทุนการดำเนินงานในภายหลัง

  1.4 ตัวเลือกการเคลื่อนไหวที่หลากหลายและขนาดกะทัดรัดแบบสั้น

     • การแสดงคู่ ดีเอสเอ็นยู: การเคลื่อนที่แบบลูกสูบปลายคู่เข้า ซึ่งเป็นประเภทมาตรฐานที่เป็นสากลที่สุดสำหรับระบบอัตโนมัติเชิงเส้นทั่วไป

     • ดีเอสเอ็นยู-…-P การแสดงเดี่ยว (ดันออก): โครงสร้างแบบสปริงดันออก การขยายอัตโนมัติหลังจากไฟฟ้าดับสำหรับสถานการณ์การรีเซ็ตความปลอดภัย

     • ดีเอสเอ็นยู-…-R การแสดงเดี่ยว (ดึงกลับ): โครงสร้างสปริงกลับ การดึงกลับอัตโนมัติหลังจากไฟฟ้าดับสำหรับกลไกการกำหนดตำแหน่งป้องกัน

     • ดีเอสเอ็นยู-…-PPV เบาะปรับตัวเอง: บัฟเฟอร์นิวแมติกอัจฉริยะแบบ Dual-end ที่ปรับตัวเองได้ ไม่จำเป็นต้องปรับแบบแมนนวล เหมาะสำหรับการทำงานด้วยความเร็วสูงในช่วงแรงดันเต็ม

     • ดีเอสเอ็นยู-S แบบสั้น: ความยาวโดยรวมสั้นกว่า 35 มม. และความกว้างแคบกว่ารุ่นมาตรฐาน 40% ปรับแต่งสำหรับสถานการณ์การติดตั้งพื้นที่แคบเป็นพิเศษ

  1.5 เบาะรองนั่งที่ได้รับการอัพเกรดและระบบซีลแรงเสียดทานต่ำ

     อุปกรณ์มาตรฐานมาพร้อมกับแผ่นกันกระแทกแบบยืดหยุ่น (P) เพื่อลดเสียงรบกวนและแรงกระแทกพื้นฐาน เบาะลม PPV แบบปรับตัวเองที่เป็นนวัตกรรมใหม่ ปรับให้เข้ากับช่วงแรงดันเต็ม 0.1~1.0MPa พร้อมบัฟเฟอร์แบบปรับได้อัตโนมัติสำหรับการเคลื่อนไหวบ่อยครั้งด้วยความเร็วสูง กระบอกสูบประกอบด้วยซีลคอมโพสิตแรงเสียดทานต่ำแบบสองทิศทางและร่องกักเก็บน้ำมันในตัว มีแรงดันสตาร์ทต่ำเป็นพิเศษ การทำงานแบบไร้น้ำมันเสถียร และอายุการใช้งานมากกว่า 8 ล้านรอบ

  1.6 การกำหนดค่าการเหนี่ยวนำแม่เหล็กที่แม่นยำ

     วงแหวนแม่เหล็กในตัวที่เป็นอุปกรณ์เสริม (รหัส A) เข้ากันได้กับสวิตช์แม่เหล็กซีรีส์ FESTO SMT และ SMC M9B ทำให้การตรวจจับตำแหน่งลูกสูบแม่นยำแบบเรียลไทม์และการควบคุมการเชื่อมโยงสัญญาณ PLC รองรับการวางตำแหน่งวงจรอัตโนมัติและการตรวจสอบอัจฉริยะ

2. กรอกกฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อให้ครบถ้วน

 1. โครงสร้างแบบจำลองทั่วไป: DSNU25-100-PPV-A-MQ

  2. ตัวอย่างการสั่งซื้อมาตรฐาน

     • Double Acting PPV Cushion Magnetic รุ่น: DSNU32-75-PPV-A-MQ (รู 32 มม., ระยะชัก 75 มม., การติดตั้งหน้าแปลนด้านข้าง, ติดตั้งแม่เหล็ก)

     • รุ่นเบาะยืดหยุ่นรักษาการคู่สั้น: DSNU-S20-50-P-A (รู 20 มม., ช่วงชัก 50 มม., ตัวเครื่องสั้นกะทัดรัดเป็นพิเศษ, ติดตั้งแม่เหล็ก)

     • รุ่นคืนสปริงการแสดงเดี่ยว: DSNU16-30-R-P-A (รู 16 มม., ระยะชัก 30 มม., สปริงรีเซ็ต, ติดตั้งแม่เหล็ก)

3. พารามิเตอร์ทางเทคนิคหลัก (รุ่นมาตรฐาน)

4. แผนภูมิอ้างอิงแรงขับและแรงดึงตามทฤษฎี 0.5MPa (ก้านเดี่ยว)

  4.1 ข้อมูลประสิทธิภาพการแสดงสองครั้ง (DSNU)

  4.2 ข้อมูลประสิทธิภาพการแสดงเดี่ยว (DSNU-R Spring Return)

5. แบบฟอร์มการติดตั้งและแบบจำลองอนุพันธ์

  5.1 วิธีการติดตั้งอเนกประสงค์ที่หลากหลาย

     • หน้าแปลนพอร์ตด้านข้าง MQ: การติดตั้งหน้าแปลนมาตรฐานพร้อมช่องอากาศเข้าด้านข้าง ซึ่งเป็นประเภทสากลที่สุดสำหรับรูปแบบระบบอัตโนมัติทั่วไป

     • หน้าแปลนพอร์ตแกน MA: การออกแบบทางเข้าอากาศตามแนวแกน ดัดแปลงเป็นพิเศษสำหรับพื้นที่การติดตั้งตามแนวแกนที่จำกัด

     • MH เมาท์โดยตรง: โครงสร้างยึดปลายโดยตรง ตัวเครื่องบางเฉียบสำหรับการติดตั้งในพื้นที่แคบ

     • หน่วยจับยึด KP: ฟังก์ชั่นล็อคในตัวสำหรับการกำหนดตำแหน่งจังหวะโดยพลการและการวางตำแหน่งป้องกันการเยื้องศูนย์

     • FA/FB หน้าแปลนหน้า/หลัง: การยึดหน้าแปลนแบนด้านหน้าและด้านหลัง เข้ากันได้กับอุปกรณ์ติดตั้งมาตรฐาน ISO อย่างสมบูรณ์

  5.2 ซีรี่ส์อนุพันธ์หลัก

     • มาตรฐานดีเอสเอ็นยู: แบบ Universal Double Acting พร้อมยางยืดหรือบัฟเฟอร์ลมสำหรับระบบอัตโนมัติทั่วไป

     • ดีเอสเอ็นยู-S แบบสั้น: ตัวเครื่องสั้นกะทัดรัด พิเศษสำหรับสถานการณ์การติดตั้งพื้นที่แคบเป็นพิเศษ

     • ดีเอสเอ็นยู-…-P/R การแสดงเดี่ยว: สปริงดันออก / สปริงกลับรุ่นแบบออกฤทธิ์เดี่ยวสำหรับสภาวะการทำงานแบบรีเซ็ตความปลอดภัย

     • ดีเอสเอ็นยู-…-PPV เบาะปรับตัวเอง: การบัฟเฟอร์แบบปรับได้อัจฉริยะ เหมาะสำหรับการทำงานแบบวนซ้ำด้วยความเร็วสูงบ่อยครั้ง

6. การเปรียบเทียบการเลือก DSNU กับ CM2 กับ MG

7. คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

     1. การเลือกเจาะ: เลือกขนาดรูที่เหมาะสมตามน้ำหนักบรรทุกจริง สำรองค่าความปลอดภัยมากกว่า 50% จัดลำดับความสำคัญของซีรีส์ DSNU สำหรับการทำงานที่ความเร็วสูง ความต้านทานการกัดกร่อน และความต้องการที่ตรงกันตามมาตรฐานสากล

     2. การเลือกจังหวะ: จังหวะการทำงานจริงบวกระยะขอบความปลอดภัย 10~20 มม. ปฏิบัติตามขีดจำกัดจังหวะมาตรฐาน: การแสดงสองครั้ง ≤500มม. การแสดงเดี่ยว ≤150มม.

     3. การกำหนดค่าการทำงาน: เลือกเบาะลมแบบปรับได้เอง PPV สำหรับการทำงานที่ความเร็วสูง (>500 มม./วินาที) เลือกประเภทสั้น DSNU-S สำหรับพื้นที่การติดตั้งที่แคบ จับคู่วงแหวนแม่เหล็ก + สวิตช์ SMT/M9B สำหรับการตรวจจับตำแหน่งอัตโนมัติ

สรุปประโยคเดียว

     กระบอกสูบสเตนเลสขนาดเล็ก DSNU ISO 6432 ของ SOLH มีโครงสร้างสเตนเลสสตีลที่ทนต่อการกัดกร่อนเต็มรูปแบบ มีบัฟเฟอร์อัจฉริยะที่ปรับเองได้ การทำงานแบบไร้น้ำมันมีอายุการใช้งานยาวนาน และตัวเลือกการติดตั้งที่หลากหลาย ทำหน้าที่เป็นโซลูชันกระบอกสูบอเนกประสงค์ขนาดเล็กมาตรฐานสูงสำหรับอุปกรณ์อัตโนมัติด้านอาหาร ยา อิเล็กทรอนิกส์ และอุปกรณ์อัตโนมัติในสภาพแวดล้อมที่รุนแรง
