GW4 ซีรี่ส์ตัวตัดการเชื่อมต่อไฟฟ้า AC กลางแจ้ง 12kV 40.5kV แม่มดแยกขั้วเดี่ยว

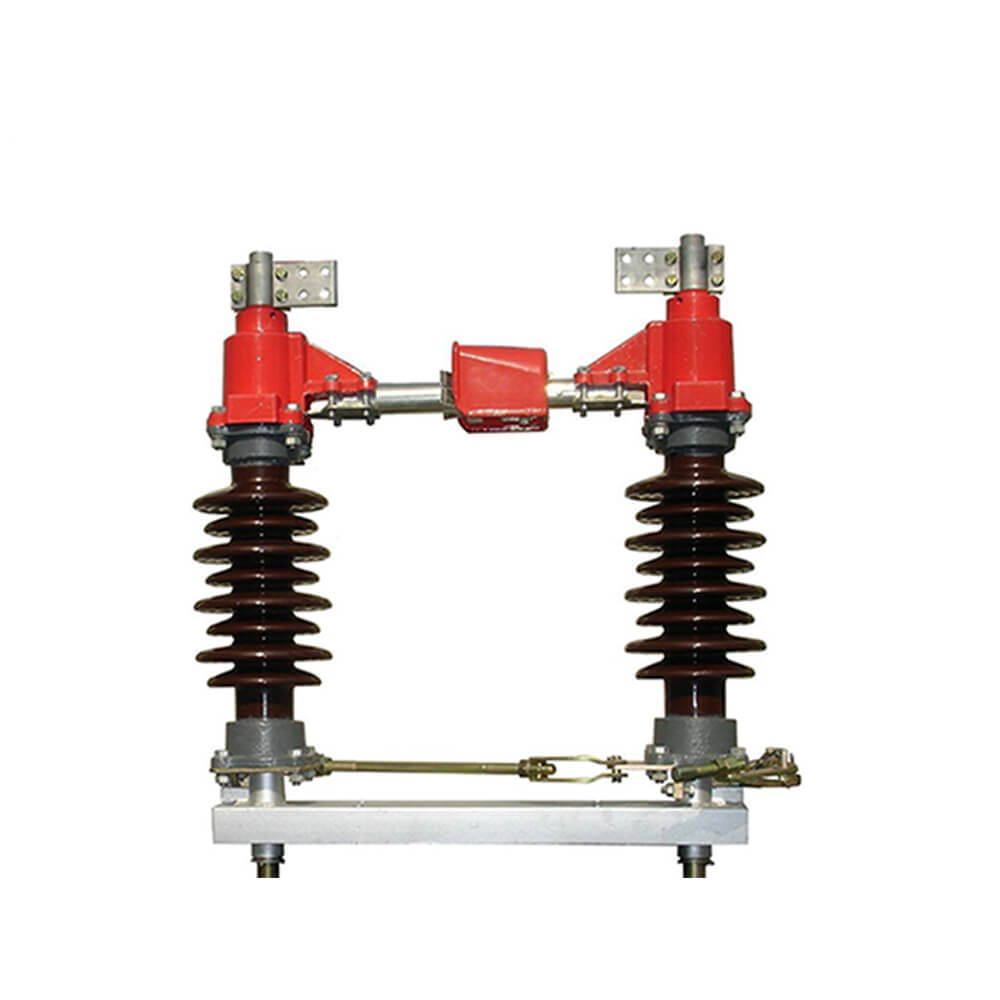

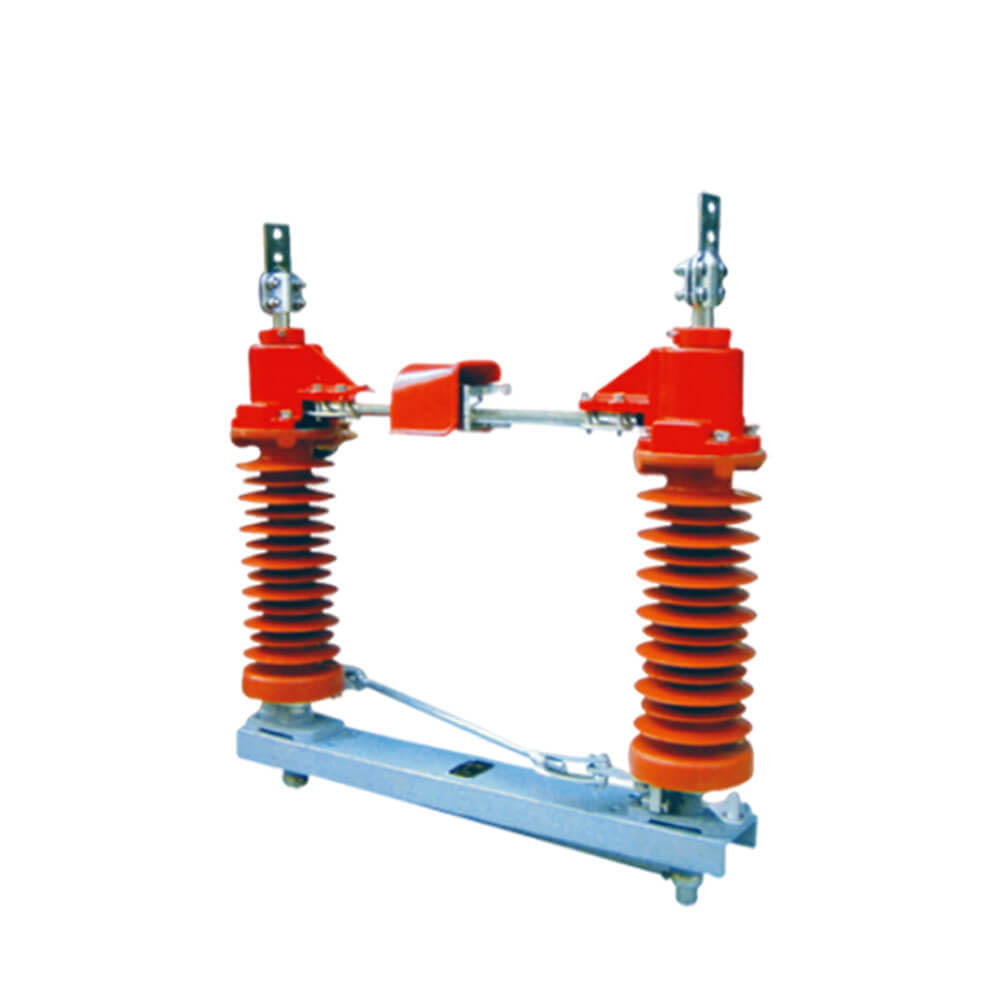

GW4-12(40.5) สวิตช์ตัดการเชื่อมต่อ HV ภายนอก

  อุปกรณ์ตัดการเชื่อมต่อไฟฟ้าแรงสูงเป็นอุปกรณ์สวิตช์ที่สำคัญในระบบไฟฟ้าของโรงไฟฟ้าและสถานีไฟฟ้าย่อยซึ่งจำเป็นต้องใช้ร่วมกับเครื่องตัดกระแสไฟฟ้าแรงสูง ใช้สำหรับต่อ ตัด หรือเปลี่ยนสายอุปกรณ์ไฟฟ้าแรงสูงภายใต้สภาวะแรงดันและโหลด หน้าที่หลักของมันคือ: เพื่อให้มั่นใจในความปลอดภัยของเครื่องใช้ไฟฟ้าและอุปกรณ์ไฟฟ้าแรงสูงในงานบำรุงรักษา, เพื่อแยกแรงดันไฟฟ้า, ไม่สามารถใช้และตัดออก, กระแสโหลดอินพุตและกระแสลัดวงจร, สามารถใช้สำหรับการสลับบางอย่างเท่านั้น การดำเนินการที่ไม่สร้างส่วนโค้งที่แข็งแกร่งกล่าวคือไม่มีฟังก์ชันดับส่วนโค้ง ตามตำแหน่งการติดตั้งสามารถแบ่งได้เป็นแบบ Indoor และแบบ Outdoor ตามจำนวนเสาฉนวน, แบบเสาเดี่ยว, แบบเสาคู่ และแบบ 3 เสา พร้อมอุปกรณ์เสริมสำหรับระดับแรงดันไฟฟ้าแต่ละระดับ

  สวิตช์ตัดการเชื่อมต่อไฟฟ้าแรงสูง AC กลางแจ้ง GW4-12 (40.5) ใช้เพื่อเปิดและปิดวงจรที่มีแรงดันไฟฟ้า แต่ไม่มีโหลด 50/60Hz, 12 (40.5) kV ระบบไฟฟ้า เป็นไปตามมาตรฐาน IEC129-1984 AC Disconnect Switch และ Earthing Switch และ GB1985 และมาตรฐานอื่นๆ ที่เกี่ยวข้อง

กลไกการทำงาน

  ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงสามารถมั่นใจในความปลอดภัยของเครื่องใช้ไฟฟ้าและอุปกรณ์ไฟฟ้าแรงสูงในงานบำรุงรักษา และมีบทบาทในการแยกแรงดันไฟฟ้า ไม่สามารถใช้ตัดกระแสโหลดอินพุตและตัดกระแสลัดวงจรได้ สามารถใช้กับการดำเนินการสวิตชิ่งบางอย่างที่ไม่สร้างส่วนโค้งที่แข็งแกร่งเท่านั้น กล่าวคือ ไม่มีฟังก์ชันดับส่วนโค้ง ตามสถานที่ติดตั้งที่แตกต่างกันสามารถแบ่งออกเป็นประเภทในร่มและกลางแจ้งและสามารถแบ่งออกเป็นประเภทในร่มและกลางแจ้งตามจำนวนเสาฉนวนประเภทคอลัมน์ประเภทคอลัมน์คู่และประเภทสามคอลัมน์พร้อมอุปกรณ์เสริมสำหรับแต่ละระดับแรงดันไฟฟ้า นอกจากนี้ยังสามารถแยกส่วนปิดเครื่องของอุปกรณ์จ่ายไฟฟ้าแรงสูงออกจากชิ้นส่วนที่มีกระแสไฟฟ้าได้อย่างน่าเชื่อถือ เพื่อให้มั่นใจในความปลอดภัยของงานบำรุงรักษา หน้าสัมผัสทั้งหมดของตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงจะถูกเปิดเผยในอากาศโดยมีจุดแตกหักที่ชัดเจน ตัวตัดการเชื่อมต่อไม่มีอุปกรณ์ดับเพลิงส่วนโค้ง ดังนั้นจึงไม่สามารถใช้เพื่อตัดกระแสโหลดหรือกระแสไฟฟ้าลัดวงจรได้ มิฉะนั้นภายใต้การกระทำของไฟฟ้าแรงสูง จุดแตกหักจะทำให้เกิดส่วนโค้งที่แข็งแกร่งซึ่งยากต่อการดับเอง และอาจทำให้เกิดวาบไฟตามผิว (ไฟฟ้าลัดวงจรระหว่างเฟสหรือเฟส) ทำให้อุปกรณ์ไหม้และเป็นอันตรายต่อความปลอดภัยส่วนบุคคล ถือเป็นอุบัติเหตุร้ายแรงจากการ "ดึงตัวตัดการเชื่อมต่อพร้อมโหลด"

  ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงยังสามารถใช้เพื่อสลับวงจรบางส่วนเพื่อเปลี่ยนโหมดการทำงานของระบบได้ ตัวอย่างเช่น ในวงจรบัสคู่ สามารถใช้ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงเพื่อสลับวงจรการทำงานจากบัสหนึ่งไปยังอีกบัสหนึ่งได้

คุณสมบัติโครงสร้าง

 สวิตช์ตัดการเชื่อมต่อนี้ประกอบด้วยฐาน ตัวยึดฉนวน วัสดุไฟฟ้า และกลไกการทำงาน แต่ละเสาจะมีเหล็กค้ำยันสองตัว และมีการติดตั้งใบมีดไฟฟ้าไว้ที่ด้านบนของเหล็กค้ำยันแต่ละอัน และจุดเชื่อมต่อของใบมีดทั้งสองนั้นอยู่ระหว่างเหล็กจัดฟันทั้งสองชิ้น ด้วยการขับเคลื่อนกลไกการทำงาน ใบพัดทั้งสองสามารถหมุนในแนวนอนได้เก้าสิบองศาเพื่อปิด เราสามารถเชื่อมต่อสวิตช์ตัดการเชื่อมต่อขั้วเดียวสามตัวเข้ากับสวิตช์สามขั้วที่เชื่อมต่อผ่านแกนเชื่อมต่อ สวิตช์ตัดการเชื่อมต่อนี้สามารถจับคู่กับกลไกแบบแมนนวลประเภท CS11 หรือ CS17 ได้ ดังนั้นจึงสามารถใช้ CS17 ในสวิตช์ตัดการเชื่อมต่อพร้อมข้อต่อสายดิน (สามารถติดตั้งกลไกมอเตอร์ได้ตามความต้องการของผู้ใช้), โครงสร้างที่เหมาะสม, การทำงานที่ยืดหยุ่น; ติดตั้งง่าย ใช้งานแบบเสาเดียวหรือสามเสาก็ได้ ระยะสัมผัสกว้าง ฉนวนที่ปลอดภัยและเชื่อถือได้ ประเภทการต่อสายดินมีความยืดหยุ่นตามความต้องการของผู้ใช้ สามารถเลือกการต่อสายดินแบบสายเดี่ยวหรือแบบไม่มีสายดินได้

ข้อมูลพื้นฐาน

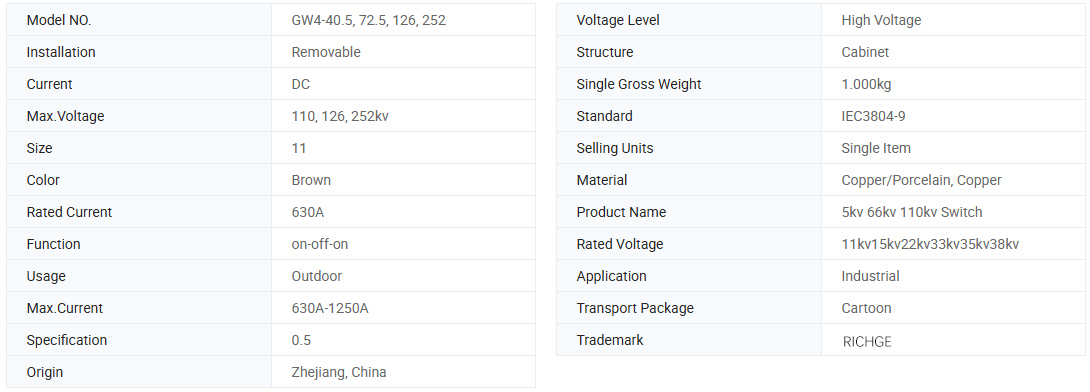

พารามิเตอร์ทางเทคนิค

แบบอย่าง	แรงดันไฟฟ้า (kV)	จัดอันดับปัจจุบัน(A)	ทนต่อกระแสไฟฟ้า(kA)	4 วินาทีในช่วงเวลาสั้น ๆ ทนต่อกระแส (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· การวาดภาพ

ใช้สภาวะแวดล้อม

1.ความสูง: ≤3000m;

2. อุณหภูมิแวดล้อม: -25 ℃ ~ + 40 ℃;

3. ความเร็วลม: ≤35m/s;

4. ระดับมลพิษ: ≤III;

5. ความรุนแรงของแผ่นดินไหว: ≤8 องศา;

6. โอกาสที่เกี่ยวข้องควรปราศจากไวไฟ วัตถุระเบิด ก๊าซกัดกร่อน

คำแนะนำในการสั่งซื้อ

●ยอมรับ OEM และ ODM: ใช่

●ใบรับรอง: CE, รายงานผลการทดสอบ

●เวลาในการผลิต: 7 ~ 12 วันทำการ

●ระยะเวลาการรับประกัน: 12 เดือน

●ระยะเวลาจัดส่ง: 15 วัน

●เมื่อสั่งซื้อสวิตช์นี้ โปรดระบุข้อมูลจำเพาะของรุ่น แรงดันไฟฟ้า กระแสไฟที่กำหนด และข้อมูลทางเทคนิคอื่นๆ

●หากมีข้อกำหนดพิเศษ คุณสามารถเจรจาเพื่อแก้ไขปัญหาเหล่านั้นได้
