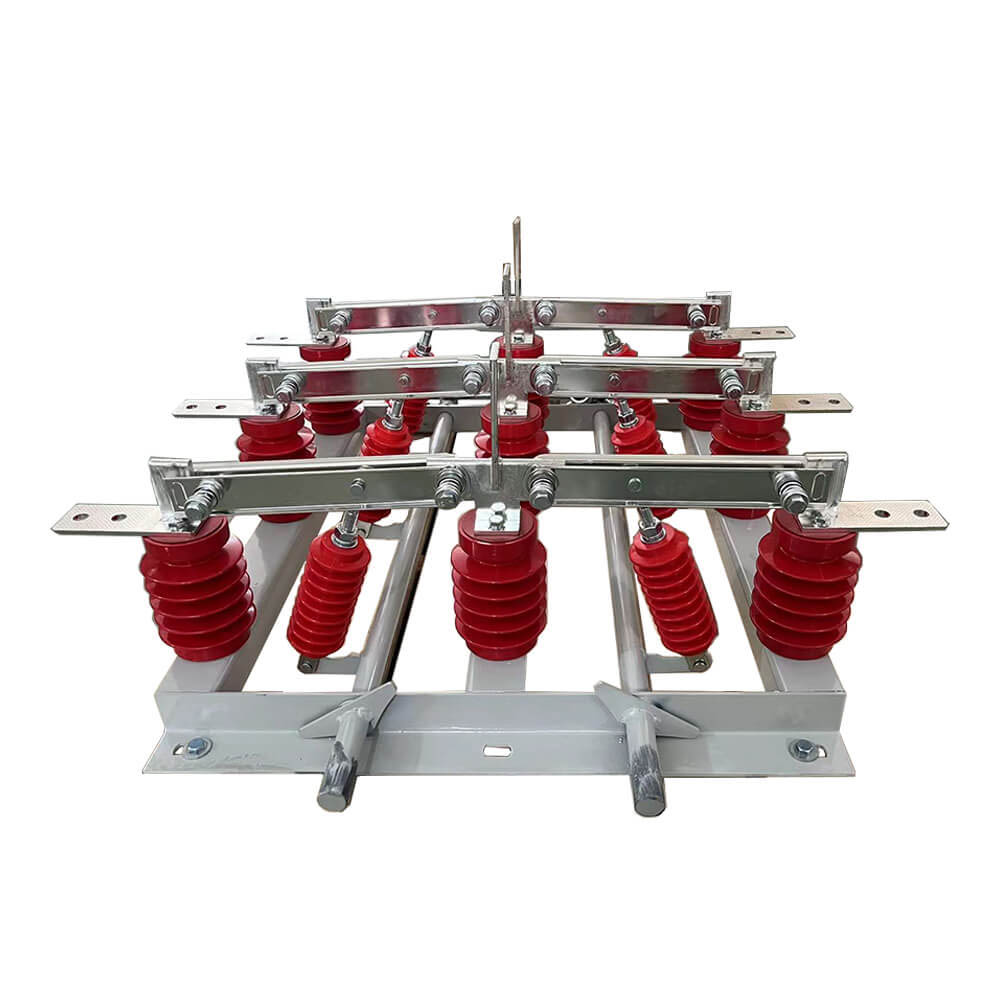

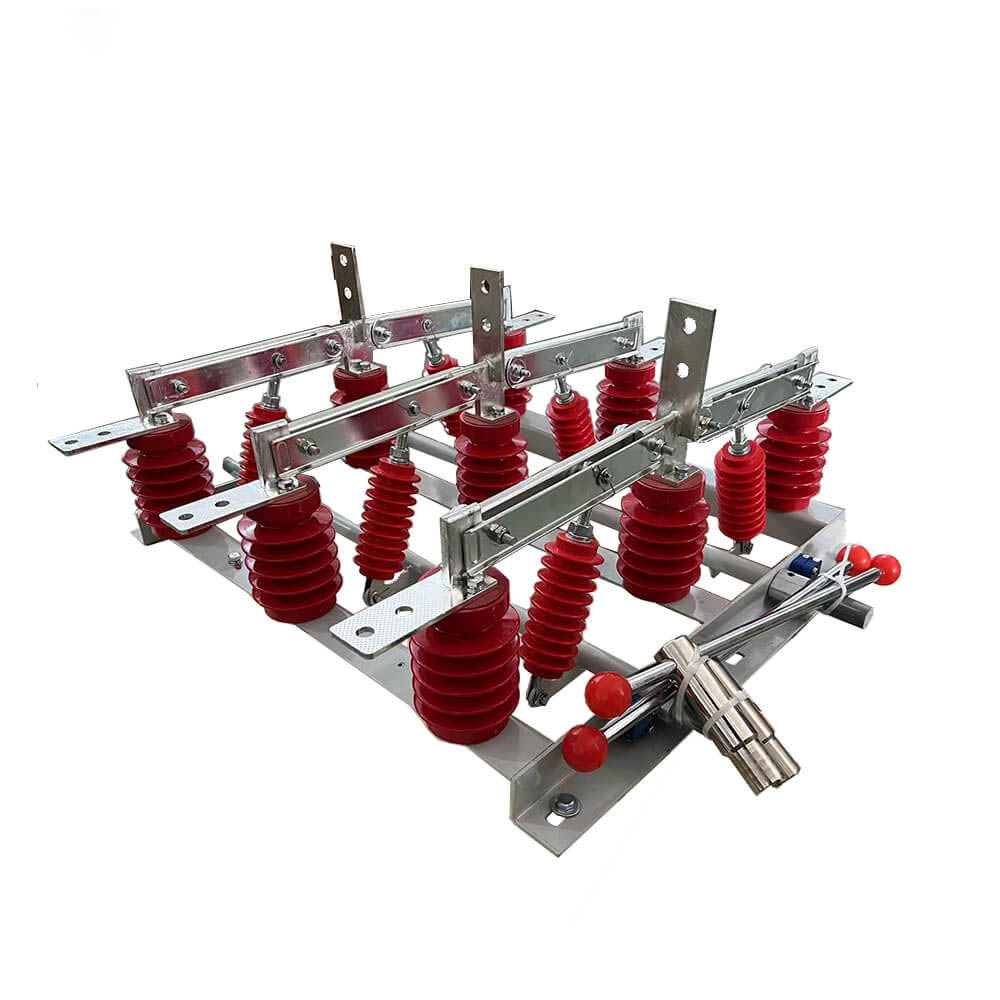

อุปกรณ์สวิตช์มีดแยกพลังงานไฟฟ้าแรงสูงกลางแจ้งกลางแจ้งผ่านสวิตช์ตัดการเชื่อมต่อผนัง

LIYOND อุปกรณ์สวิตช์มีดแยกไฟฟ้าแรงสูงกลางแจ้งสองไฟผ่านสวิตช์ตัดการเชื่อมต่อผนัง

โครงสร้างและหลักการทำงาน

     ส่วนที่เป็นสื่อกระแสไฟฟ้าของสวิตช์ตัดการเชื่อมต่อประเภท GN19-12/400, 630, 1000, 1250 ได้รับการแก้ไขบนฐานด้วยฉนวนเสาสองตัวสำหรับแต่ละเฟส (ประเภท GN19-12C/400, 630, 1000, 1250 มีฉนวนเสาหนึ่งอันและฉนวนปลอกพอร์ซเลนหนึ่งอัน) มีการติดตั้งสามเฟสแบบขนาน และส่วนที่นำไฟฟ้าประกอบด้วยหน้าสัมผัสคงที่ของมีดหน้าสัมผัสและตัวจับหน้าสัมผัส (หรือแท่งนำไฟฟ้า) แต่ละเฟสของมีดสัมผัสจะเชื่อมต่อกับตรงกลางของฉนวนไท ฉนวนไท และติดตั้งบนฐานของแกนหมุนที่เชื่อมต่อ แกนหมุนเชื่อมต่อกับก้านสูบ (จัดเตรียมโดยผู้ใช้) และกลไกการเคลื่อนที่ประเภท CS6-1 ผ่านที่จับ มีดสัมผัสที่เชื่อมต่อประกอบด้วยแผ่นทองแดงสองแผ่นซึ่งไม่เพียงเพิ่มพื้นที่กระจายความร้อนของมีดสัมผัสเพื่อลดอุณหภูมิด้านล่าง แต่ยังช่วยเพิ่มความแข็งแรงเชิงกลของมีดสัมผัส เพื่อปรับปรุงเสถียรภาพแบบไดนามิกของสวิตช์ ปลายด้านหนึ่งของมีดสัมผัสถูกติดตั้งบนบล็อกหน้าสัมผัส (หรือบนแกนนำไฟฟ้า) ด้วยสลักเกลียว (รถของ Shaw) GN19-12/1000, 1250 เมื่อสัมผัสกับการติดตั้งแผ่นล็อคแม่เหล็ก บวกกับวัตถุประสงค์ของแผ่นล็อคแม่เหล็กคือเมื่อมีกระแสไฟฟ้าลัดวงจรขนาดใหญ่เพื่อเพิ่มใบมีดหน้าสัมผัสสองร่องระหว่าง | สถานที่ท่องเที่ยว. สวิตช์ตัดการเชื่อมต่อ GN19-12/400, 630 มีขีดจำกัดกระแสไฟผ่านเล็กน้อย ดังนั้นจึงไม่จำเป็นต้องเพิ่มแผ่นล็อคแม่เหล็ก

คุณสมบัติที่สำคัญ

ข้อมูลพื้นฐาน

พารามิเตอร์ทางเทคนิค

แบบอย่าง	พิกัดแรงดันไฟฟ้า  (กิโลโวลต์)	จัดอันดับปัจจุบัน (ก)	จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า (ที่ / 4s)	พิกัดสูงสุดทนกระแสได้ (ที่)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20	12	630	20	50
GN19-12/1000-31.5	12	1000	31.5	80
GN19-12/1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

การวาดภาพ

ใช้สภาวะแวดล้อม

1.ขีดจำกัดบนของอุณหภูมิแวดล้อม +40°C,ขีดจำกัดล่าง -l0°C, หมายเหตุ: อนุญาตให้จัดเก็บและขนส่งที่อุณหภูมิ -25°C

2. ระดับความสูงไม่เกิน 1,000 ม

3. ความชื้นสัมพัทธ์: ค่าเฉลี่ยรายวันไม่เกิน 95% ค่าเฉลี่ยรายเดือนไม่เกิน 90%

4. แรงดันไอน้ำ: ค่าเฉลี่ยรายวันไม่เกิน 2.2 × 10-3Mpa ค่าเฉลี่ยรายเดือนไม่เกิน 1.8 × 10-3Mpa

5. อากาศโดยรอบควรปราศจากก๊าซที่มีฤทธิ์กัดกร่อนหรือติดไฟได้ ไอน้ำ และมลภาวะอื่น ๆ ที่เห็นได้ชัด

6. ไม่มีการสั่นสะเทือนสม่ำเสมอและรุนแรง

หมายเหตุ: โปรดปรึกษาผู้ผลิตเพื่อแก้ไขปัญหาหากไม่เป็นไปตามเงื่อนไขข้างต้น

คำแนะนำในการสั่งซื้อ

●ยอมรับ OEM และ ODM: ใช่

●ใบรับรอง: CE, รายงานผลการทดสอบ

●เวลาในการผลิต: 7 ~ 12 วันทำการ

●ระยะเวลาการรับประกัน: 12 เดือน

●ระยะเวลาจัดส่ง: 15 วัน

●เมื่อสั่งซื้อสวิตช์นี้ โปรดระบุข้อมูลจำเพาะของรุ่น แรงดันไฟฟ้า กระแสไฟที่กำหนด และข้อมูลทางเทคนิคอื่นๆ

●หากมีข้อกำหนดพิเศษ คุณสามารถเจรจาเพื่อแก้ไขปัญหาเหล่านั้นได้
