HSV Series 3/2 Way Hand Slide Valve | สวิตช์เลื่อนแหล่งจ่ายลมตรง

ยี่ห้อ: SOLH โดย Richge Technology | วาล์วเลื่อนมือแบบล็อคตัวเอง 3/2 ทางสำหรับวงจรนิวแมติกเปิด-ปิดแบบแมนนวลและระบายแรงดัน

1. ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH HSV เป็นอุปกรณ์มาตรฐานวาล์วนิวแมติกส์แบบเลื่อนมือ 3/2 ทาง มีโครงสร้างดึงและดันแบบปลอกตรง สอดคล้องตามข้อกำหนดเฉพาะของซีรีส์ AirTAC HSV อย่างสมบูรณ์ และสามารถใช้แทนกันได้กับรุ่นเทียบเท่าในประเทศในระดับสากล ใช้การออกแบบล็อคตัวเองแบบไม่มีสปริง ทำให้สามารถจ่ายอากาศได้โดยการดันไปข้างหน้าและระบายไอเสียโดยการดึงไปด้านหลัง ด้วยตรรกะไอเสียในตัว วาล์วจะปล่อยแรงดันตกค้างจากท่อด้านหลังทันทีเมื่อปิด มันถูกนำไปใช้อย่างมืออาชีพเป็นสวิตช์หลักแบบแมนนวลสำหรับวงจรแยกย่อยแบบนิวแมติกและวาล์วนิรภัยตัดลมสำหรับการบำรุงรักษาอุปกรณ์ โดดเด่นด้วยการล็อคในตัวที่มั่นคงและประสิทธิภาพการลดแรงดันที่ปลอดภัย

  1.1 หลักตรรกะของพอร์ตอากาศหลักและหลักการทำงาน

     • คำจำกัดความของแอร์พอร์ต: P (ช่องอากาศเข้า), A (ช่องระบายอากาศทำงาน), R (ช่องระบายอากาศในตัว)

     • รัฐปิดตามปกติ: วงจร P-A ถูกตัดการเชื่อมต่อ, วงจร A-R เปิดเพื่อให้ไอเสียต่อเนื่อง

     • รัฐผลักดันการทำงาน: วงจร P-A ต่อสำหรับจ่ายอากาศ, วงจร A-R ปิดเพื่อรักษาแรงดัน

     • คุณสมบัติการดำเนินงาน: การกดดึงปลอกตามแนวแกนพร้อมโครงสร้างล็อคตัวเองทางกลไก ไม่มีการเบี่ยงเบนตำแหน่งหลังจากปล่อยมือ

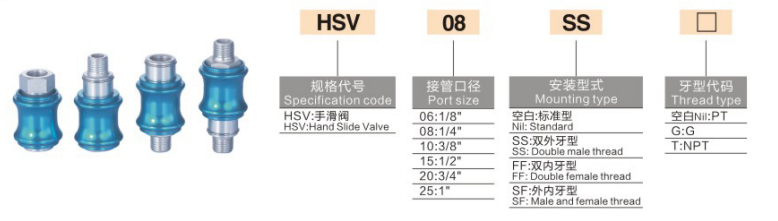

2. กฎการเข้ารหัสโมเดลและข้อมูลจำเพาะของเธรด

  ลอจิกการเข้ารหัส: HSV [ขนาดพอร์ต] - [รหัสโครงสร้างเกลียว] + [รหัสประเภทเกลียว]

 2.1 ข้อกำหนดขนาดพอร์ต

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 รหัสต่อท้ายโครงสร้างของเธรด

     • เอสเอฟ: โครงสร้างมาตรฐาน เกลียวนอกปลายด้านหนึ่ง + เกลียวในปลายด้านหนึ่ง (รุ่นทั่วไป)

     • เอสเอส: เกลียวนอกคู่ที่ปลายทั้งสองข้าง

     • เอฟเอฟ: เกลียวในคู่ที่ปลายทั้งสองข้าง

  2.3 รหัสชนิดเกลียว

     • ค่าเริ่มต้น: เกลียวเทเปอร์ PT

     • G: เกลียวขนานมาตรฐานอังกฤษ

     • T: NPT เกลียวเทเปอร์มาตรฐานอเมริกัน

  ตัวอย่างโมเดล: HSV08-SF | พอร์ต G1/4 วาล์วเลื่อนมือเกลียวเกลียวภายนอกหนึ่งตัวมาตรฐาน สเปคที่ใช้กันอย่างแพร่หลายในตลาด

 2.4 พารามิเตอร์ข้อกำหนดหลักแบบเต็มซีรี่ส์

3. พารามิเตอร์ทางเทคนิคหลัก

4. ข้อดีของโครงสร้างหลัก

     • การติดตั้งแบบตรงผ่านอินไลน์: ออกแบบมาสำหรับการเชื่อมต่อแบบอนุกรมในท่อแยกแบบนิวแมติก ไม่ต้องใช้ฐาน สามารถต่อเกลียวและติดตั้งตรงกลางท่อลมได้โดยตรงเพื่อการจัดวางที่เรียบง่ายและประหยัดพื้นที่

     • ลอจิกลดแรงดัน 3/2 ทางที่ปลอดภัย: ดึงเพื่อตัดช่องอากาศเข้าและปล่อยแรงดันตกค้างทั้งหมดออกจากกระบอกสูบและท่อด้านหลัง กดเพื่อคืนการจ่ายอากาศและแรงดันคงที่ ขจัดอันตรายจากแรงดันตกค้างระหว่างการบำรุงรักษาอุปกรณ์ได้อย่างมีประสิทธิภาพ

     • ประสิทธิภาพการล็อคตัวเองที่เชื่อถือได้: โครงสร้างล็อคตัวเองด้วยตำแหน่งทางกล ไม่มีการรีเซ็ตสปริง ตำแหน่งที่มั่นคงหลังการทำงาน ไม่มีการเคลื่อนที่โดยไม่ได้ตั้งใจหรือการรั่วไหลของอากาศ

     • การจับคู่เธรดที่หลากหลาย: โครงสร้างเกลียวหลายแบบและประเภทเป็นอุปกรณ์เสริม เข้ากันได้อย่างสมบูรณ์แบบกับข้อต่อสวมเร็ว ข้อต่อเกลียวภายใน และท่ออากาศ KQ2 เพื่อการประกอบที่ยืดหยุ่น

     • โครงสร้างป้องกันการกัดกร่อนที่ทนทาน: ตัวเครื่องอะลูมิเนียมอะโนไดซ์แข็งและแกนม้วนสแตนเลสให้ความทนทานต่อการสึกหรอ ทนต่อการเกิดออกซิเดชัน และการทำงานที่มั่นคงในระยะยาวในสภาพแวดล้อมที่ซับซ้อน

5. ความแตกต่างในการเลือก: วาล์วเลื่อนมือ HSV เทียบกับวาล์วโรตารีมือ 4HV

6. สถานการณ์การใช้งานทั่วไป

     • การควบคุมสาขากระบอกเดียว: ติดตั้งระหว่างแหล่งอากาศและโซลินอยด์วาล์วเพื่อให้ทราบถึงการตัดอากาศแบบแมนนวลและการลดแรงดันตกค้างสำหรับการปิดและบำรุงรักษาอุปกรณ์

     • อุปกรณ์ตัดอากาศหลัก: ติดตั้งบนท่อรับอากาศหลักของอุปกรณ์เครื่องมือเพื่อการลดแรงดันโดยรวมอย่างรวดเร็วและการปิดเครื่องอย่างปลอดภัย

     • การสลับวงจรสุญญากาศ: ใช้กับวงจรย่อยของปั๊มสุญญากาศสำหรับการควบคุมการสตาร์ท-หยุดแบบแมนนวล ดึงวาล์วเพื่อปล่อยแรงดันสุญญากาศอย่างรวดเร็วและรับประกันการทำงานที่ปลอดภัย

สรุปประโยคเดียว

     ซีรีส์ SOLH HSV เป็นวาล์วเลื่อนแบบมือตรงแบบล็อคตัวเอง 3/2 ทาง พร้อมฟังก์ชันระบายแรงดันในตัว โดดเด่นด้วยการทำงานแบบไม่ต้องหล่อลื่น มีตัวเลือกเกลียวที่หลากหลาย และตรรกะไอเสียแรงดันตกค้างที่ปลอดภัย เป็นวาล์วสวิตช์แหล่งจ่ายอากาศแบบแมนนวลมาตรฐานสำหรับการบำรุงรักษาวงจรนิวแมติกและการควบคุมการเปิด-ปิดสาขา
