แอปพลิเคชันหลัก
สวิตช์กราวด์ AC ในร่มใช้ในสถานีย่อยและโรงไฟฟ้าเพื่อรับวงจรแรงดันไฟฟ้าสูงในระหว่างการบำรุงรักษาหรือซ่อมแซม ช่วยให้มั่นใจได้ว่าอุปกรณ์ไฟฟ้าจะถูกปล่อยออกมาอย่างปลอดภัยป้องกันการกระแทกไฟฟ้าและความเสียหายของอุปกรณ์ สวิตช์เป็นสิ่งสำคัญสำหรับการแยกส่วนของกริดพลังงานหรือการตัดการเชื่อมต่อวงจรสำหรับการบำรุงรักษาให้ความปลอดภัยสำหรับช่างเทคนิค มันมีการก่อสร้างที่ทนทานการใช้งานง่ายและกลไกความปลอดภัยเช่นตัวบ่งชี้สถานะการต่อสายดินและระบบล็อคทำให้มั่นใจได้ว่าประสิทธิภาพที่เชื่อถือได้และปลอดภัยในสภาพแวดล้อมที่มีแรงดันสูง
อุปกรณ์กราวด์ AC ในร่มเป็นผลิตภัณฑ์ขั้นสูงระดับสากลที่พัฒนาโดยเทคโนโลยีขั้นสูงซึ่งมีโครงสร้างเป็นแอสเซมบลี
หลังจากการประเมินที่ครอบคลุมประสิทธิภาพตรงตามข้อกำหนดของ GB1985-2004 AC แรงดันไฟฟ้าสูงสวิตช์แยกและสวิตช์สายดินและ IEC62271-102: 2002 ซึ่งใช้กับระบบพลังงาน AC 50Hz สามเฟส 3-12kV; มันมีความสามารถในการปิดการลัดวงจรเพื่อป้องกันอุปกรณ์ไฟฟ้าอื่น ๆ ในสวิตช์เกียร์จากความเสียหายและสามารถใช้กับสวิตช์แรงดันไฟฟ้าสูงต่างๆหรือป้องกันการลงดินในระหว่างการบำรุงรักษาอุปกรณ์ไฟฟ้าแรงสูง
ใช้สภาพแวดล้อม
1. ระดับความสูงจะต้องไม่เกิน 1,000 เมตร
2. อุณหภูมิอากาศโดยรอบ: ขีด จำกัด บน + 40 ℃, ขีด จำกัด ล่าง -25 ℃;
3. ความเข้มของแผ่นดินไหวไม่เกิน 8 องศา
4. ความชื้นสัมพัทธ์เฉลี่ยรายวันจะต้องไม่เกิน 95%และค่าเฉลี่ยรายเดือนจะไม่เกิน 90%;
5. เกรดสกปรก: 11 。
สวิตช์สายดินแรงดันไฟฟ้าสูงในร่ม
หมายเลขรุ่นและคำอธิบาย
พารามิเตอร์หลักทางเทคนิค
| พารามิเตอร์หลักทางเทคนิค | หน่วย | ข้อมูล | ||
| แรงดันไฟฟ้า | KV | 12 | ||
| ให้คะแนนในระยะเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า | ที่ | 31.5 | ||
| ระยะเวลาการลัดวงจรจัดอันดับ | S | 4 | ||
| จัดอันดับกระแสไฟลัดวงจรปิดปัจจุบัน | ที่ | 80 | ||
| ให้คะแนนสูงสุดทนต่อกระแสไฟฟ้า | ที่ | 80 | ||
| ระดับฉนวนที่ได้รับการจัดอันดับ | ความถี่พลังงานทนต่อแรงดันไฟฟ้าคือ 1 นาที | KV | สุดขั้วและสลับกัน | 42 |
| Lightning Peak ทนต่อแรงดันไฟฟ้า | 75 | |||
| ชีวิตเชิงกล | เวลา | 3000 | ||

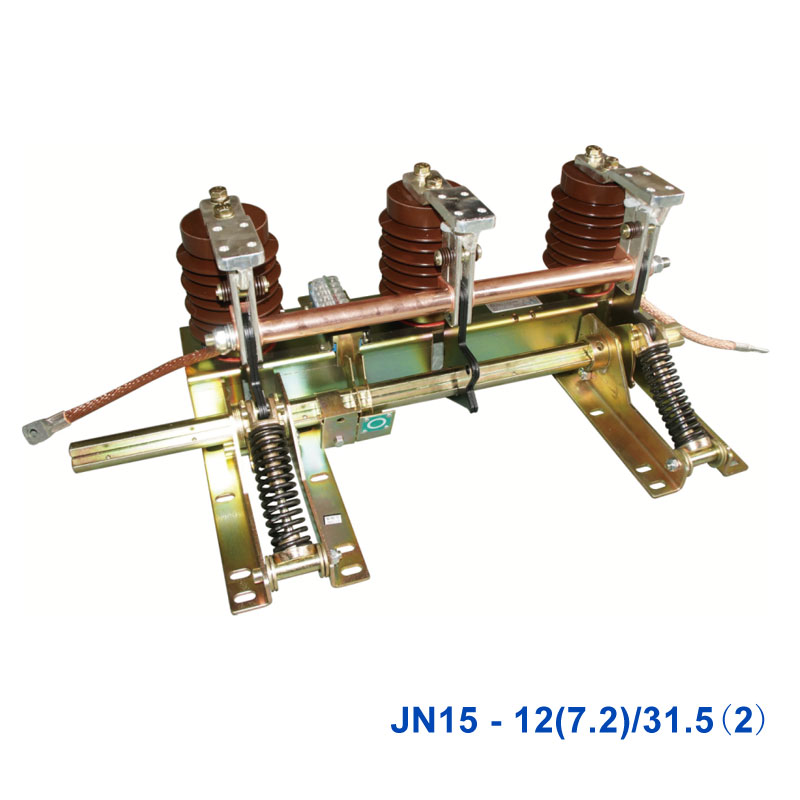

JNI 5-12 (7.2) / 31.5 (2) รูปร่างสวิตช์กราวด์และขนาดการติดตั้ง
ตารางสนับสนุน
| ต้นแบบผลิตภัณฑ์ | ระยะห่างเฟสก | สนับสนุน b | แกนหลัก C | แถวสนาม D | ความสูงเซ็นเซอร์อัตราส่วนที่ราบสูง |
| JNI 5-12 (7.2) / 31.5 (2) -150 | 150 | 424 | 535 | 396 | |
| JNI 5-12 (7.2) / 31.5 (2) -165 | 165 | 454 | 565 | 426 | 145, ต่ำกว่า 1,000 m 170, ต่ำกว่า 2,000 m 185, ต่ำกว่า 3,000 m 210, ต่ำกว่า 4,000 m |
| JNI 5-12 (7.2) / 31.5 (2) -210 | 210 | 544 | 655 | 516 | |
| JNI 5-12 (7.2) / 31.5 (2) -250 | 250 | 624 | 735 | 596 | |
| JNI 5-12 (7.2) / 31.5 (2) -275 | 275 | 674 | 785 | 646 |
คำแนะนำในการสั่งซื้อ
1. เมื่อสั่งซื้อสวิตช์กราวด์ให้ระบุโมเดลผลิตภัณฑ์ระยะทางและไม่ว่าจะติดตั้งอยู่ติดตั้ง (และระบุรูปแบบการแสดงผล)
2. ผู้ใช้ควรระบุตำแหน่งบนและล่างของหน้าสัมผัสที่เคลื่อนไหวและคงที่เมื่อติดตั้งสวิตช์โลกในตู้
3. หากผู้ใช้มีข้อกำหนดพิเศษโปรดติดต่อ บริษัท ของเรา
