ยี่ห้อ: SOLH โดย Richge Technology

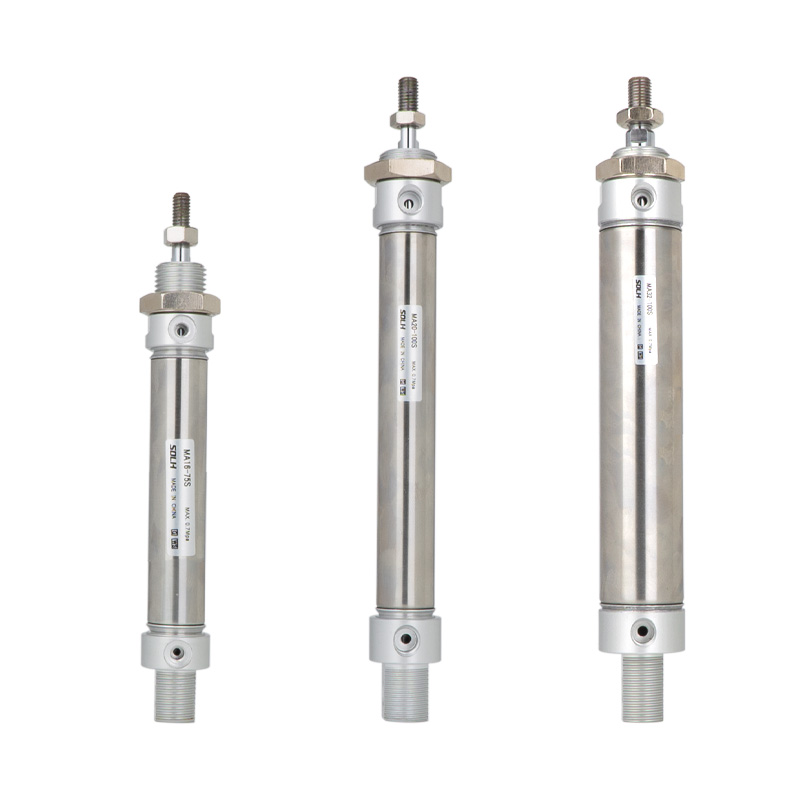

SOLH MA ซีรีส์กระบอกสแตนเลสขนาดเล็กราคาประหยัด ขนาดรู φ16/20/25/32/40/50/63มม. ใช้แทนกันได้กับซีรีส์ SMC CM2/CM3 ประสิทธิภาพด้านต้นทุนสูง โครงสร้างที่เติบโตเต็มที่ ขนาดการติดตั้งอเนกประสงค์ และความต้านทานการกัดกร่อน ใช้กันอย่างแพร่หลายในอุตสาหกรรมเบา อิเล็กทรอนิกส์ บรรจุภัณฑ์ อาหาร และอุปกรณ์อัตโนมัติขนาดเล็กสำหรับสภาพการทำงานที่เบาและปานกลาง คำนึงถึงงบประมาณ สะอาด หรือชื้น
1. มาตรฐาน: มาตรฐานภายในองค์กร สามารถใช้แทนกันได้สูงกับ SMC CM2/CM3
2. วัสดุ: 304 กระบอกสแตนเลสและก้านลูกสูบ, ฝาปิดท้ายอลูมิเนียม, ป้องกันสนิมสำหรับความชื้น, กรดอ่อน, ด่างอ่อนและสภาพแวดล้อมที่สะอาด
3. โครงสร้าง: การเชื่อมต่อฝาท้ายแบบม้วนและแบบบาร์เรล โครงสร้างที่มั่นคงและต้นทุนที่แข่งขันได้ รูปทรงกระบอกตรงเพื่อการบำรุงรักษาง่าย
4. ตัวแปรการดำเนินงาน
-- MA Double Acting: การจ่ายอากาศที่ปลายทั้งสองข้าง เป็นรุ่นมาตรฐานทั่วไป
- MSA Single Acting Spring Extended: ขยายโดยอัตโนมัติเมื่ออากาศถูกตัด
- MTA Single Acting Spring Return: ดึงกลับอัตโนมัติเมื่ออากาศถูกตัด
-- MAD Double Rod: ก้านขยายออกทั้งสองด้าน การเคลื่อนที่แบบซิงโครนัส เพิ่มระยะชักที่มีประสิทธิภาพเป็นสองเท่า
-- MAJ Adjustable Stroke: การแสดงสองครั้งพร้อมการปรับระยะชักแบบละเอียดเพื่อการวางตำแหน่งที่แม่นยำ
5. เบาะ: แผ่นป้องกันการชนกันของยางมาตรฐาน; เบาะลมแบบปรับได้ของ MAC เพื่อลดแรงกระแทกและเสียงรบกวนภายใต้การเคลื่อนไหวด้วยความเร็วสูง
6. การปิดผนึก: ซีลแบบสองทิศทางพิเศษพร้อมร่องเก็บน้ำมัน ความดันเริ่มต้นต่ำ การทำงานที่ปราศจากน้ำมัน อายุการใช้งาน ≥5 ล้านรอบ
7. การตรวจจับตำแหน่ง: วงแหวนแม่เหล็กในตัวทุกรุ่น (ต่อท้าย S) เข้ากันได้กับสวิตช์แม่เหล็ก AirTAC CS1-G หรือ SMC M9B สำหรับการตอบรับตำแหน่งลูกสูบ

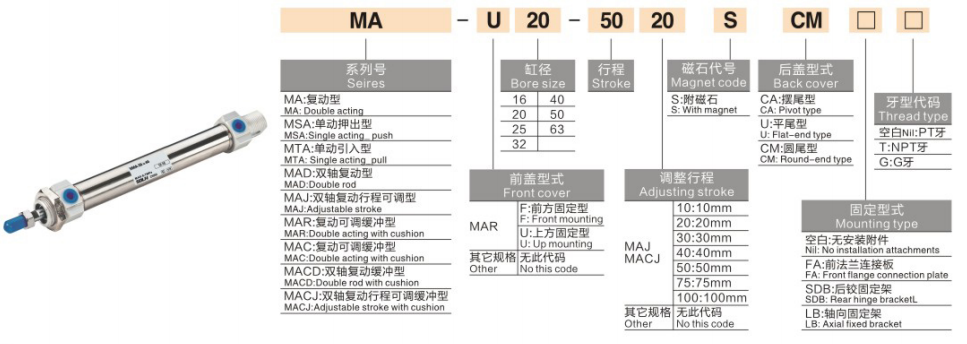

1. ตัวอย่างรุ่น：MA25-100S-CM-FA
|
เซ็กเมนต์ |
รหัส |
คำนิยาม |
| MA/MSA/MTA/MAD/MAJ |
ซีรีย์ตัวแปร |
MA=การแสดงสองครั้ง MSA=สปริงเดี่ยวทำหน้าที่ขยาย MTA=การคืนสปริงแบบแสดงเดี่ยว MAD=ก้านคู่ MAJ=จังหวะที่ปรับได้ |
| 16/20/25/32/40/50/63 |
ขนาดเจาะ (มม.) |
φ16~φ63 |
|
100 |
ความยาวช่วงชัก |
สูงสุด การแสดงสองครั้ง 500 มม การแสดงเดี่ยวสูงสุด 100 มม |
|
S |
แหวนแม่เหล็ก |
แม่เหล็ก แบบฝัง (มาตรฐาน บังคับ) |
| CM/CA/U |
ประเภทส่วนท้าย |
CM=หางทรงกระบอก; CA=หางปิ๊น; U=หางแบน |
| เอฟเอ/FB/LB/SDB |
อุปกรณ์ติดตั้ง |
FA=หน้าแปลนด้านหน้า; FB=หน้าแปลนด้านหลัง LB=ที่วางเท้า; SDB=ปิ๊นคู่ |
-- MA32-75S-CM：Bore32, stroke75, การแสดงสองครั้ง, หางทรงกระบอก, แม่เหล็กในตัว
-- MTA20-50S-U：Bore20, stroke50, สปริงคืนหน้าที่เดี่ยว, หางแบน
-- MAJ40-100S-CA：Bore40, จังหวะ 100, จังหวะที่ปรับได้, หางปิ๊น
|
รายการพารามิเตอร์ |
ข้อมูลจำเพาะ |
| ขนาดเจาะ |
φ16,20,25,32,40,50,63 มม |
| แรงดันใช้งาน |
การแสดงสองครั้ง:0.1~1.0MPaการแสดงเดี่ยว:0.2~1.0MPa |
| พิสูจน์ความดัน |
1.5 เมกะปาสคาล |
| อุณหภูมิแวดล้อม |
-20~+70°C; -10~+60°C สำหรับรุ่นที่ติดตั้งแม่เหล็ก |
| ความเร็วลูกสูบ |
50~750 มม./วินาที |
| เบาะ |
เบาะยางมาตรฐาน เบาะลมเสริมแบบปรับได้ของ MAC |
| ด้ายแอร์พอร์ต |
PT1/8 (φ16/20/25/32); PT1/4 (φ40/50); PT3/8 (φ63) |
| การหล่อลื่น |
มีการทำงานแบบหล่อลื่นล่วงหน้าและไร้น้ำมัน |
| ความอดทนต่อโรคหลอดเลือดสมอง |
±1.5 มม |
1. การแสดงคู่ MA
|
เจาะ (มม.) |
แรงขับ (N) |
แรงดึง (N) |
ประมาณ โหลดแนวนอน (กก.) |
|
16 |
101 |
101 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
2. MTA การแสดงเดี่ยว (สปริงกลับ @ 0.5MPa)
|
เจาะ (มม.) |
แรงขับ (N) |
แรงกลับสปริง (N) |
ประมาณ โหลดแนวนอน (กก.) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
1. ตัวเลือกท้ายและการติดตั้ง
-- หางทรงกระบอก CM: การติดตั้งแบบตรงมาตรฐาน (ยอดนิยม)
-- หาง CA Clevis: บานพับด้านหลังสำหรับกลไกการแกว่ง
-- U Flat tail: การติดตั้งเครื่องบินสำหรับพื้นที่แกนที่จำกัด
-- หน้าแปลน FA/FB: การยึดแผ่นหน้าแปลนด้านหน้า/ด้านหลัง
-- LB Foot mount: การติดตั้งฉากยึดแนวแกนด้านข้าง
-- SDB Double clevis: การเชื่อมต่อแบบบานพับสำหรับการเคลื่อนที่แบบสวิง
2. เวอร์ชันอนุพันธ์หลัก
-- MA: การแสดงสองครั้งแบบมาตรฐานพร้อมแม่เหล็กในตัว
-- MSA/MTA: สปริงแบบออกฤทธิ์เดี่ยวขยาย/สปริงกลับ
-- MAD: ก้านคู่ทำหน้าที่สองครั้ง
-- MAJ: การแสดงจังหวะสองครั้งที่ปรับได้
- MAC: การแสดงสองครั้งพร้อมเบาะลมแบบปรับได้
1. การเลือกกระบอกสูบ: คำนวณแรงผลักดันและโหลดแนวนอนที่ต้องการสำรองอัตราความปลอดภัย≥50% เลือก MA เป็นพิเศษสำหรับโหลดเบาและปานกลางและโครงการที่คำนึงถึงต้นทุน
2. การยืนยันจังหวะ: เพิ่มระยะขอบการเดินทางพิเศษ 10 ~ 20 มม. จังหวะสูงสุด: การแสดงสองครั้ง ≤500มม. การแสดงเดี่ยว ≤100มม.
3. การจับคู่การกำหนดค่า
- การทำงาน: การแสดงสองครั้ง → MA; สปริงกลับแบบแสดงเดี่ยว→ MTA; การปรับจังหวะที่แม่นยำ → MAJ
-- เบาะรองนั่ง: เลือกเบาะลมแบบปรับได้ของ MAC เมื่อใช้ความเร็ว> 500 มม. / วินาที
-- การตอบสนองตำแหน่ง: ทุกรุ่นที่มีแม่เหล็กในตัว ตรงกับสวิตช์แม่เหล็ก CS1-G / M9B
กระบอกสูบสเตนเลสสตีลขนาดเล็กราคาประหยัด SOLH MA สามารถใช้แทนกันได้กับซีรีส์ SMC CM2/CM3 มีให้เลือกหลายแบบและตัวเลือกการติดตั้งหลายแบบ ตัวกระตุ้นเชิงเส้นตรงที่คุ้มค่าสำหรับสายการผลิตอัตโนมัติที่มีน้ำหนักเบาและปานกลาง บรรจุภัณฑ์ อาหาร และสายการผลิตอิเล็กทรอนิกส์
