ยี่ห้อ: SOLH โดย Richge Technology

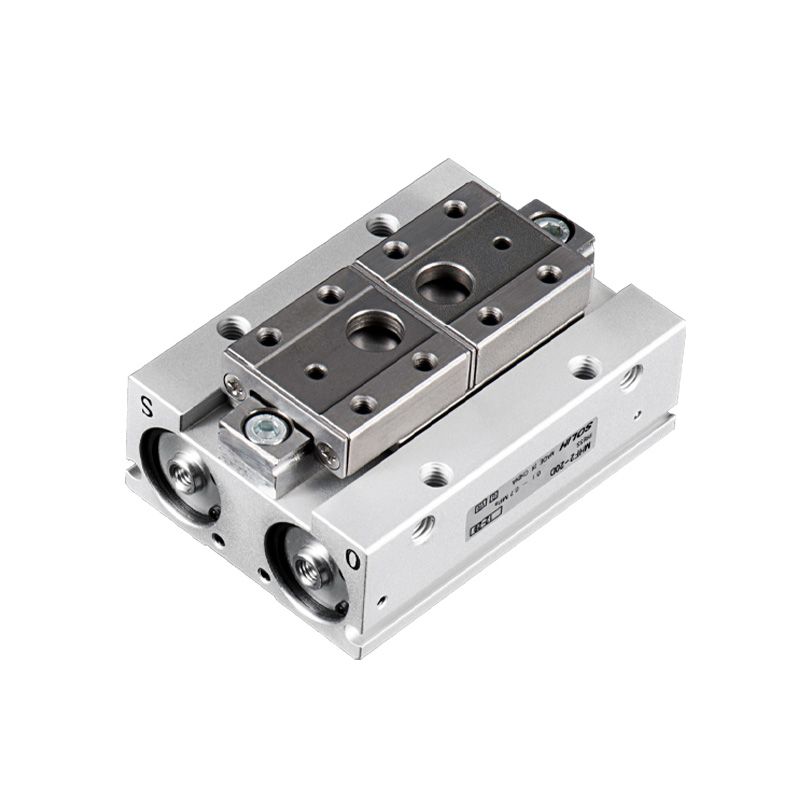

ซีรีส์ SOLH MHF2 เป็นกริปเปอร์แบบขนานลูกสูบคู่แบบแบนพิเศษที่มีขากรรไกร 2 อัน จุดเด่นหลัก: ความสูงของตัวเครื่องเพียง 1/3 ของกริปเปอร์ MHZ2 ที่เทียบเท่ากัน ลดโมเมนต์การโค้งงอส่วนปลายได้อย่างมีประสิทธิภาพ ในขณะที่ยังคงความแม่นยำในการวางตำแหน่งไว้ในระดับสูง มีช่วงจังหวะให้เลือกสามช่วง โครงสร้างการติดตั้งสี่ด้าน ออกแบบมาเป็นพิเศษสำหรับการใช้งานที่มีความแม่นยำสูงโหลดต่ำในพื้นที่จำกัดเป็นพิเศษ: โมดูลเชิงเส้นตรงขนาดเล็ก หุ่นยนต์ขนาดเล็ก EOAT เซมิคอนดักเตอร์ อิเล็กทรอนิกส์ และสถานีประกอบที่มีความแม่นยำ
- โครงสร้าง: ลูกสูบคู่ + รางนำทางเชิงเส้นที่มีความแม่นยำ (Φ25/Φ32 ใช้คู่มือลูกปืนหมุนเวียน) การเคลื่อนไหวของกรามเชิงเส้นตรงขนานกันโดยไม่มีการแกว่ง มีความแข็งแกร่งสูง ตัวเครื่องหลักอลูมิเนียมอัลลอยด์, ปากคีบสแตนเลส, วงแหวนแม่เหล็กในตัว ร่องติดตั้งสวิตช์แม่เหล็กสี่ด้าน ตัวเลือกการติดตั้ง: รูต๊าปด้านล่าง / รูต๊าปด้านข้าง / การติดตั้งรูทะลุ
-- ประเภทการดำเนินการ: Double Acting D เท่านั้น (การควบคุมอากาศแบบสองทิศทาง ไม่มีเวอร์ชันการแสดงเดี่ยว) วาล์วปีกผีเสื้อในตัวเพื่อความเร็วในการเคลื่อนที่ที่ปรับได้และการทำงานที่ราบรื่น
-- รูปแบบที่เรียบเป็นพิเศษ: ความสูงลดลงประมาณ 66% เมื่อเทียบกับ MHZ2 ภายใต้แรงจับยึดที่เท่ากัน ช่วยลดโมเมนต์การโค้งงอส่วนปลายลงอย่างมาก และปรับปรุงความเสถียรของตำแหน่ง
-- รูปแบบระยะชัก: ตัวเลือก 3 จังหวะต่อรู: D(สั้น) / D1(ปานกลาง) / D2(ยาว) เพื่อให้เหมาะกับความกว้างของชิ้นงานที่แตกต่างกัน
- ความแม่นยำของตำแหน่ง: ความแม่นยำในการทำซ้ำ ± 0.04 ~ ± 0.05 มม. มีความเสถียรภายใต้การปั่นจักรยานความถี่สูง

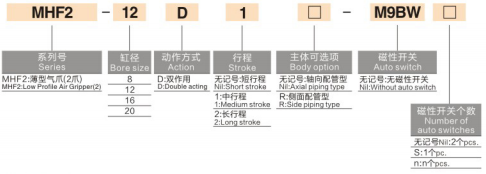

1. ตัวอย่างรุ่น：MHF2-16D1-S-M9BW
|
เซ็กเมนต์ |
รหัส |
คำอธิบาย |
|
1 |
MHF2 |
ซีรีส์: กริปเปอร์แบบขนานบางเฉียบ |
|
2 |
16 |
ขนาดรูเจาะ: 8,12,16,20,25,32 มม. (Φ25/32 สเปคใหม่ขนาดใหญ่) |
|
3 |
ดี/ดี1/ดี2 |
ระดับระยะชัก / D = ระยะชักสั้น / D1 = ระยะชักปานกลาง / D2 = ระยะชักยาว |
|
4 |
-ส |
ตัวเลือกวงแหวนแม่เหล็ก ว่างเปล่า = ไม่มีแม่เหล็ก S = วงแหวนแม่เหล็กในตัวสำหรับสวิตช์แม่เหล็ก |
| 5 | -M9B |
ประเภทสวิตช์แม่เหล็ก M9B(NPN) / M9N(PNP) / M9P ความยาวสายไฟ: มาตรฐาน 0.5 ม.; ก=1ม ล=3ม |
|
6 |
รหัสการติดตั้งส่วนต่อท้าย |
ว่าง = รูต๊าปเกลียวมาตรฐาน 2 = การติดตั้งรูทะลุ F = ชนิดยึดอยู่กับที่แบบขากรรไกรเดี่ยว |
2. ตัวอย่างการสั่งซื้อมาตรฐาน
2.1 MHF2-20D2-S-M9BW
-- เจาะ 20, ระยะชักยาว D2, วงแหวนแม่เหล็กในตัว, สวิตช์แม่เหล็ก M9B พร้อมสายเคเบิลยาว 1 ม.
|
รายการพารามิเตอร์ |
ข้อกำหนดมาตรฐาน |
| ปริมาณกราม |
ขากรรไกร 2 อัน การเปิดและปิดเชิงเส้นขนานแท้ |
| โหมดการทำงาน |
การแสดงสองครั้งเท่านั้น (ไม่มีตัวแปรการแสดงเดี่ยว) |
| แรงดันใช้งาน |
เจาะ 8: 0.15~0.7MPa เจาะ 12~32: 0.1~0.7MPa (แรงดันใช้งานที่เหมาะสมที่สุด:0.5MPa) |
| พิสูจน์ความดัน |
1.0 เมกะปาสคาล |
| อุณหภูมิแวดล้อม |
-10 ~ 60℃ (ไม่มีน้ำแข็งภายในท่ออากาศ) |
| ทำซ้ำความแม่นยำของตำแหน่ง |
รู 8/12：±0.05 มม. รู 16~32：±0.04 มม. |
| ความถี่การทำงานสูงสุด |
จังหวะสั้น(D):120 cpm จังหวะกลาง/ยาว(D1/D2):60 cpm |
| ด้ายแอร์พอร์ต |
8/12：M3×0.5 16/20/25/32：M5×0.8 |
| การหล่อลื่น |
การทำงานแบบไร้น้ำมัน จาระบีเกรดอาหาร NSF-H1 เป็นตัวเลือก |
| การติดตั้งสวิตช์ |
ร่องเลื่อนสี่ด้าน สวิตซ์แม่เหล็ก สามารถติดตั้งได้ทั้งสองด้าน |
| ตัวเลือกการติดตั้ง |
การติดตั้งสากลด้านล่าง ด้านข้าง รูทะลุ หลายทิศทาง |
|
เจาะ(มิลลิเมตร) |
รุ่นเต็ม |
การเดินทางด้วยขากรรไกรเดี่ยว (มม.) |
เปิดรวมสูงสุด (มม.) |
แรงหนีบ(N) |
ความสูงของตัวเครื่อง(มิลลิเมตร) |
น้ำหนักสุทธิ(กรัม) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
หมายเหตุสำคัญ: แรงจับยึดจะลดลงเมื่อความยาวส่วนขยายของขากรรไกร L เพิ่มขึ้น ต้องตรวจสอบโมเมนต์การดัดที่อนุญาตระหว่างการเลือก ปัจจัยด้านความปลอดภัย ≥1.5
-- พื้นที่การติดตั้งจำกัดและจำกัดความสูงอย่างเคร่งครัด: โมดูลเชิงเส้นบาง, เอฟเฟกต์ปลายหุ่นยนต์ขนาดเล็ก
-- ต้องการโมเมนต์การดัดงอต่ำ, ความแม่นยำสูงแบบขนานที่เสถียร: เซมิคอนดักเตอร์, อุปกรณ์อิเล็กทรอนิกส์ 3C, การประกอบฮาร์ดแวร์ที่มีความแม่นยำ
-- ข้อกำหนดการจับคู่ระยะชักที่ยืดหยุ่น: เลือกระยะชักสั้น/กลาง/ยาว เพื่อปรับความกว้างของชิ้นงานที่แตกต่างกัน
-- ต้องการการติดตั้งแบบหลายมุมและการตรวจจับตำแหน่งสองด้านสำหรับกลไกแบบรวมที่มีขนาดกะทัดรัด
-- เลือกขนาดรูและระยะชักตามข้อจำกัดความสูงและความกว้างของชิ้นงาน: ลำดับลำดับความสำคัญ D(สั้น) → D1(กลาง) → D2(ยาว)
-- เพิ่มส่วนต่อท้าย - แหวนแม่เหล็ก S + สวิตช์ M9B/M9N/M9P หากข้อเสนอแนะตำแหน่งเปิด/ปิดของขากรรไกรโดย PLC ต้องการ
- การเลือกการติดตั้ง: รูเกลียวมาตรฐาน (ค่าเริ่มต้น); ส่วนต่อท้าย -2 สำหรับการติดตั้งแบบรูทะลุซึ่งเหมาะสำหรับแพลตฟอร์มและฉากยึดแบบบาง
-- การตรวจสอบโหลด: ควบคุมความยาวส่วนขยายของขากรรไกร L; หลีกเลี่ยงภาระออฟเซ็ตที่มากเกินไปซึ่งเกินโมเมนต์การดัดที่อนุญาต
-- รูเจาะขนาดใหญ่ Φ25/32: ใช้รางลูกปืนแบบหมุนเวียน ซึ่งมีความแข็งแกร่งสูงขึ้นสำหรับชิ้นงานที่มีน้ำหนักปานกลาง
SOLH MHF2 กริปเปอร์นิวแมติกคู่ขนานแบบบางพิเศษมีการออกแบบโปรไฟล์ต่ำเป็นพิเศษ ตัวเลือกระยะชักสามเกรด การติดตั้งสี่ด้านและความแม่นยำสูง ±0.04~±0.05 มม. พร้อมด้วยสวิตช์แม่เหล็กซีรีส์ M9 ที่ใช้ร่วมกันได้ โซลูชันการจับยึดขนาดกะทัดรัดที่มีโมเมนต์โค้งงอต่ำในอุดมคติสำหรับหุ่นยนต์ขนาดเล็ก EOAT เซมิคอนดักเตอร์ และระบบอัตโนมัติในการประกอบชิ้นส่วนที่มีความแม่นยำ 3C
