ยี่ห้อ: SOLH โดย Richge Technology

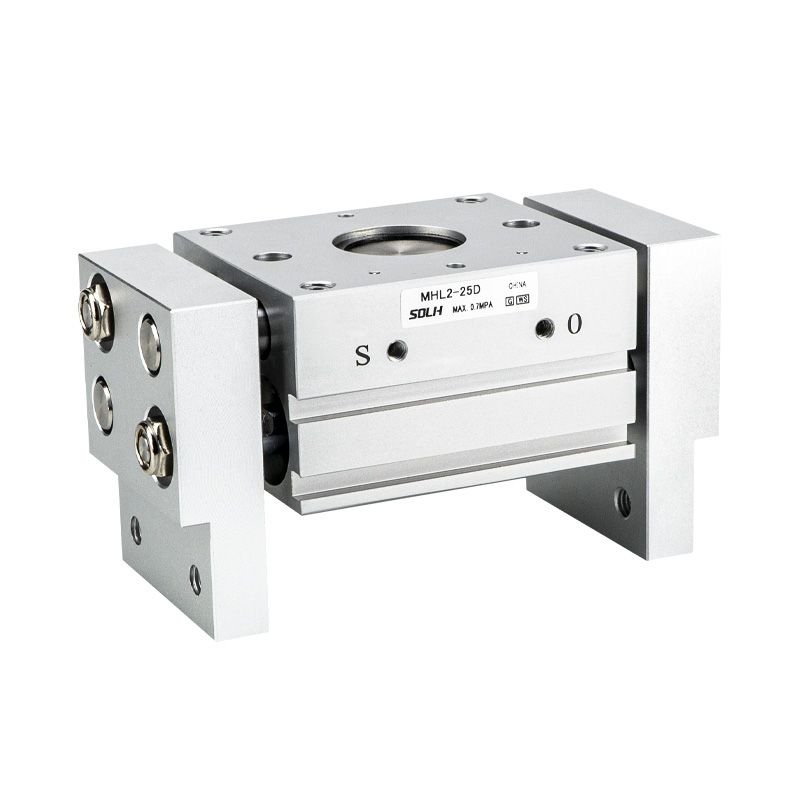

ซีรีส์ SOLH MHL2 เป็นกริปเปอร์แบบขนานซิงโครนัสแบบแร็คแอนด์พีเนียนช่วงชักกว้าง ข้อได้เปรียบหลัก: แรงจับยึดที่ทรงพลัง ระยะเปิดกว้างเป็นพิเศษ ความแข็งแกร่งของโครงสร้างสูง และตัวเลือกการติดตั้งที่หลากหลาย เหมาะสำหรับการขนส่งชิ้นงานขนาดใหญ่และหนัก การจับชิ้นงานขนาดกว้าง และการหนีบแบบขนานรับน้ำหนักสูง มีการใช้กันอย่างแพร่หลายในการขนถ่ายอัตโนมัติ อุปกรณ์ติดตั้งเครื่องมือกล และเครื่องจักรบรรจุภัณฑ์
-- ระบบส่งกำลัง: กลไกแร็คแอนด์พิเนียนช่วยให้มั่นใจได้ถึงการเคลื่อนไหวของขากรรไกรแบบซิงโครนัสโดยไม่มีการชดเชย รูปแบบลูกสูบคู่ให้แรงจับยึดที่แข็งแกร่งภายในโครงร่างที่กะทัดรัด
- การก่อสร้าง: ตัวเครื่องอะลูมิเนียมอัลลอยด์, ขากรรไกรสแตนเลส, วงแหวนแม่เหล็กในตัว เพลาหมุนทั้งหมดใช้แบริ่งเรซินที่ชุบน้ำมัน พร้อมด้วยซีลที่ปัดน้ำฝนในตัว ต้านทานฝุ่นได้ดี และยืดอายุการใช้งาน
-- โหมดการทำงาน: การแสดงสองครั้ง (D) เท่านั้น ไม่มีรูปแบบการแสดงเดี่ยว คันเร่งแบบปรับได้ในตัวเพื่อการควบคุมความเร็วที่ราบรื่น ช่องติดตั้งสวิตช์แม่เหล็กสี่ช่องสำหรับรูปแบบการตรวจจับตำแหน่งที่ยืดหยุ่น
-- การเลือกระยะชัก: 3 จังหวะมาตรฐานต่อรู: D(สั้น) / D1(ปานกลาง) / D2(ยาว) ใช้ได้กับการจับยึดเส้นผ่านศูนย์กลางภายนอกและการจับยึดเส้นผ่านศูนย์กลางภายในสำหรับความกว้างของชิ้นงานต่างๆ
- ความแม่นยำของตำแหน่ง: ความแม่นยำของตำแหน่งซ้ำ ± 0.1 มม. ประสิทธิภาพการยึดที่มั่นคงภายใต้สภาวะโหลดหนัก

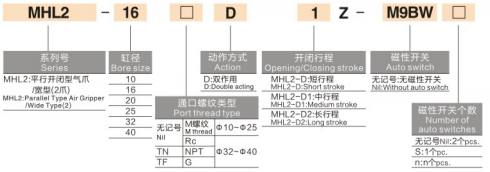

1. ตัวอย่างรุ่น: MHL2-32D2-TF-M9BW
|
เซ็กเมนต์ |
รหัส |
คำอธิบาย |
|
1 |
เอ็มเอชแอล2 |
ซีรีส์: กริปเปอร์นิวแมติกแบบขนานเปิดกว้าง |
|
2 |
32 |
ขนาดเจาะ: 10,16,20,25,32,40 มม. (ครอบคลุมโหลดขนาดเล็ก กลาง และหนัก) |
|
3 |
ดี/ดี1/ดี2 |
ระดับจังหวะ D = จังหวะสั้น D1 = จังหวะปานกลาง D2 = จังหวะยาว |
|
4 |
เทนเนสซี/ทีเอฟ |
ข้อมูลจำเพาะเธรดพอร์ต TN = เธรด NPT; TF = เธรด G (พิเศษสำหรับ ø32/40) ø10~25 เธรดเมตริก M เริ่มต้น |
|
5 |
-M9BW |
สวิตช์แม่เหล็ก รุ่น M9B(NPN) / M9N(PNP) / M9PW=สาย 1 ม. / L=3 ม. / Z=5 ม. |
|
6 |
คำต่อท้ายที่กำหนดเอง |
-X28: ปรับความกว้างปิดได้-X53: การปิดผนึก EPDM-X79: สารหล่อลื่นเกรดอาหารและตัวเลือกที่กำหนดเองอื่นๆ |
2. การอ้างอิงคำสั่งมาตรฐาน
MHL2-40D2-TF-M9BL เจาะ 40, ช่วงชักยาว D2, พอร์ตเธรด G, แม่เหล็กในตัว, สวิตช์ M9B พร้อมสายเคเบิลยาว 3 ม.
|
รายการพารามิเตอร์ |
ข้อกำหนดมาตรฐาน |
| การกำหนดค่าขากรรไกร |
ขากรรไกร 2 อัน การเปิดและปิดเชิงเส้นแบบขนาน |
| โหมดการทำงาน |
การแสดงสองครั้งเท่านั้น |
| แรงดันใช้งาน |
ø10~25: 0.15~0.6 MPaø32~40: 0.1~0.6 MPa (แนะนำ:0.5 MPa) |
| พิสูจน์ความดัน |
1.0 เมกะปาสคาล |
| อุณหภูมิแวดล้อม |
-10 ~ 60°C (ไม่มีน้ำแข็งภายในท่อ) |
| ทำซ้ำความแม่นยำของตำแหน่ง |
±0.1 มม |
| ความถี่การทำงานสูงสุด |
ลดลงเมื่อเจาะและระยะชักเพิ่มขึ้นø10D data 60 cpm; ø40D2 พฤติกรรม 20 ต่อนาที |
| ด้ายแอร์พอร์ต |
ø10~25: M5×0.8ø32~40: Rc1/8 (อุปกรณ์เสริม TN/TF/NPT) |
| การหล่อลื่น |
การทำงานแบบไร้น้ำมัน มีจาระบีเกรดอาหาร / อุณหภูมิสูงตามคำขอ |
| สวิตช์แม่เหล็กติด |
ช่องติดตั้งสี่ช่องรองรับสวิตช์แม่เหล็ก 1 ~ 2 ตัว |
| วิธีการติดตั้ง |
รูเกลียวที่ตัวเครื่อง / ตัวยึดด้านข้าง / ตัวยึดตามแนวแกน / รูทะลุ รองรับการใช้งานหลายทิศทาง |
|
เจาะ (มม.) |
ระยะแคลมป์อ้างอิง (มม.) |
แรงหนีบ (N) |
รหัสรุ่น D/D1/D2 |
จังหวะด้านเดียว (มม.) |
ช่วงการเปิดรวม (มม.) |
น้ำหนักสุทธิ (กรัม) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ หมายเหตุ: ระยะแคลมป์อ้างอิง: 40 มม. สำหรับ ø10~25; 80 มม. สำหรับ ø32~40 แรงจับยึดที่มีประสิทธิภาพจะลดลงเมื่อส่วนขยายของขากรรไกรเพิ่มขึ้น ต้องสงวนปัจจัยด้านความปลอดภัย ≥1.5 ในระหว่างการตรวจสอบโหลด
-- ชิ้นงานที่มีน้ำหนักมาก/ขนาดใหญ่ที่ต้องการแรงจับยึดที่แข็งแรงและระยะเปิดกว้าง เช่น ท่อ แผ่นเพลท และถาดวัสดุที่มีน้ำหนักมาก
-- การใช้งานที่ต้องการการเคลื่อนที่แบบขนานแบบซิงโครนัสโดยไม่มีการโก่งตัว พร้อมรูปแบบการติดตั้งหลายทิศทางที่ยืดหยุ่น
-- สภาพการทำงานที่รุนแรงซึ่งเสี่ยงต่อการเกิดฝุ่น (การโหลดเครื่องมือกล การจัดการชิ้นส่วนการหล่อ) ซึ่งต้องการความต้านทานฝุ่นที่เชื่อถือได้และอายุการใช้งานที่ยาวนาน
-- ระบบที่ต้องการทั้งการจับยึดเส้นผ่านศูนย์กลางภายนอกและการจับยึดเส้นผ่านศูนย์กลางภายใน เข้ากันได้กับชิ้นส่วนหลายขนาดผ่านตัวเลือก 3 จังหวะ
-- พิจารณาภาระก่อนที่จะเลือกรูเจาะ: คำนวณแรงจับยึดที่ต้องการโดยพิจารณาจากน้ำหนักชิ้นงาน ความยาวส่วนขยายของขากรรไกร และปัจจัยด้านความปลอดภัย ≥1.5 จากนั้นจับคู่ขนาดรูที่สอดคล้องกัน
-- เลือกระยะชักตามความกว้างของชิ้นงาน: ลำดับลำดับความสำคัญ D(สั้น) → D1(กลาง) → D2(ยาว) หลีกเลี่ยงการเคลื่อนตัวมากเกินไปซ้ำซ้อน
-- การตรวจจับตำแหน่ง: ติดตั้งสวิตช์แม่เหล็กซีรีส์ D-M9□ (NPN/PNP/ไม่สัมผัส) สำหรับการตอบสนองแบบเปิด/ปิดของขากรรไกร ช่องติดตั้งสี่ช่องช่วยให้สามารถจัดวางได้อย่างยืดหยุ่น
-- การติดตั้งและการกำหนดค่าพอร์ต: ø10~25 ใช้ M5×0.8; ø32~40 เลือก Rc1/8 ด้วยเธรด TN/TF/NPT เลือกฐานยึดแบบมีเกลียว / ทะลุ / ด้านข้างตามพื้นผิวการติดตั้ง
-- การป้องกันและบำรุงรักษาฝุ่น: เครื่องขูดฝุ่นแบบรวมมาตรฐาน เพิ่มเวอร์ชันแบบกำหนดเองกันฝุ่น -X85/-X86 สำหรับสภาพแวดล้อมที่มีฝุ่นมาก ทำความสะอาดตลับลูกปืนและแหวนซีลอย่างสม่ำเสมอ
กริปเปอร์นิวแมติกแบบขนานช่วงชักกว้าง SOLH MHL2 ให้แรงจับยึดที่หนักด้วยตัวเลือก 3 จังหวะ โครงสร้างกันฝุ่นในตัวและการติดตั้งหลายทิศทาง เข้ากันได้กับการจับที่มีเส้นผ่านศูนย์กลางภายนอกและภายใน กริปเปอร์สำหรับงานหนักในอุดมคติสำหรับการโหลดเครื่องมือกล การจัดการเพลทและถาด และอุปกรณ์อัตโนมัติในการบรรจุหีบห่อ
