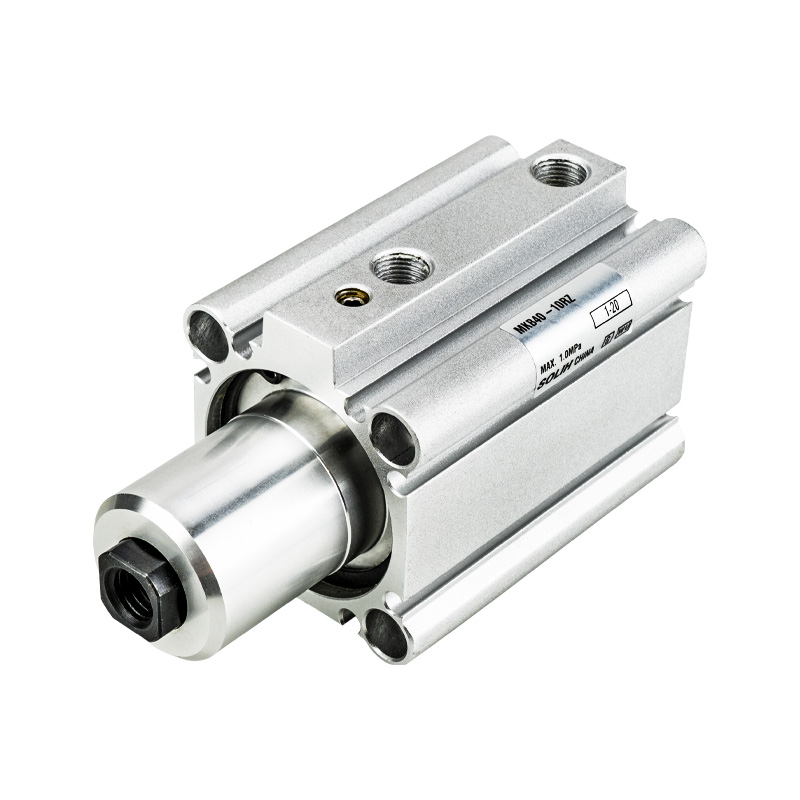

MK Series กระบอกลมจับยึดโรตารี | การหมุน 90° และแคลมป์เชิงเส้น กระบอกลมแบบ 2-in-1

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์และคุณสมบัติโครงสร้างหลัก

     ซีรีส์ SOLH MK เป็นกระบอกแคลมป์โรตารีแบบ 2-in-1 มาตรฐานที่ผสานการหมุน 90° และการเคลื่อนที่แคลมป์เชิงเส้น ครอบคลุมขนาดรูตั้งแต่ φ12มม. ถึง φ63มม. โดยมีระยะการจับยึดมาตรฐานตั้งแต่ 5 มม. ถึง 50 มม. โดดเด่นด้วยการติดตั้งที่กะทัดรัดเป็นพิเศษ แรงบิดความเฉื่อยที่อนุญาตที่ได้รับการอัพเกรด 3 เท่า การติดตั้งสวิตช์แม่เหล็ก 4 ด้าน และตัวเลือกการหมุนซ้าย/ขวา กระบอกสูบนี้เหมาะอย่างยิ่งสำหรับสถานีอัตโนมัติที่มีพื้นที่จำกัดสำหรับการวางตำแหน่งชิ้นงาน การหนีบ และการยึด ซึ่งทำหน้าที่เป็นส่วนประกอบนิวแมติกหลักสำหรับระบบฟิกซ์เจอร์อัตโนมัติมาตรฐาน

1. การหมุนแบบผสมและการเคลื่อนที่แบบหนีบ

• ลำดับการทำงาน: หด → หมุนซ้าย/ขวา 90° → ขยายเพื่อหนีบ; ลำดับย้อนกลับ: ถอยกลับเพื่อปลดแคลมป์ → หมุนกลับ 90° → ขยายเพื่อรีเซ็ต

• การวางตำแหน่งที่มีความแม่นยำสูง: แก้ไขมุมการหมุน 90° ด้วยพิกัดความเผื่อ ±5° ให้ประสิทธิภาพการป้องกันการหมุนที่ยอดเยี่ยมและความแม่นยำในการกำหนดตำแหน่งซ้ำที่เชื่อถือได้

2. อัพเกรดความสามารถในการรับน้ำหนักสูง

• แรงบิดความเฉื่อยสูงขึ้น 3 เท่า: ซีรีส์ MK ที่ได้รับการอัพเกรดใหม่จะเพิ่มแรงบิดความเฉื่อยที่อนุญาตเป็นสามเท่า ซึ่งสอดคล้องกับประสิทธิภาพการรับน้ำหนักมากของซีรีส์ MK2 แบบดั้งเดิม ปรับให้เข้ากับการทำงานที่ความเร็วสูงและสถานการณ์การจับยึดชิ้นงานที่มีแรงเฉื่อยขนาดใหญ่ได้อย่างสมบูรณ์แบบ

• แรงหนีบอันทรงพลัง: รุ่นเจาะสูงสุด φ63 ให้แรงจับยึดที่แข็งแกร่งสูงถึง 12.4kN ที่ 0.5MPa ทำให้มั่นใจในการจับยึดที่มั่นคงและมั่นคงสำหรับการใช้งานหนัก

3. ตัวเครื่องกะทัดรัดและการติดตั้งหลายทิศทางที่ยืดหยุ่น

• โครงสร้างที่บางและสั้นลง: การออกแบบตัวเครื่องบางเฉียบโดยมีความยาวโดยรวม 3~10 มม. สั้นกว่ากระบอกสูบ MK2 ทั่วไป ปรับปรุงการใช้พื้นที่อย่างมากสำหรับรูปแบบอุปกรณ์ที่แคบและกะทัดรัด

• การติดตั้งสวิตช์หลายด้าน: รองรับการติดตั้งสวิตช์แม่เหล็ก 4 ด้าน (φ20/φ25 สำหรับ 2 ด้านเท่านั้น) การออกแบบสวิตช์แบบฝังช่วยหลีกเลี่ยงการสัมผัสจากภายนอกและการรบกวน ทำให้สามารถจัดวางวงจรได้อย่างยืดหยุ่นและเป็นระเบียบ

• วิธีการติดตั้งแบบสากล: มีรูทะลุและรูเกลียวสองด้าน เข้ากันได้กับการติดตั้งแบบคงที่โดยตรงและการติดตั้งหน้าแปลนเพื่อตอบสนองความต้องการในการประกอบที่หลากหลาย

4. ประสิทธิภาพที่เชื่อถือได้และทนทาน

• บัฟเฟอร์ที่เสถียร: โครงสร้างแบบออกฤทธิ์สองเท่าพร้อมบัฟเฟอร์ยางทวิภาคีช่วยลดผลกระทบจากการทำงาน การสั่นสะเทือน และเสียงรบกวนในการทำงานได้อย่างมีประสิทธิภาพ เพื่อการทำงานแบบวนรอบที่มั่นคงในระยะยาว

• การทำงานแบบไร้น้ำมัน: ใช้การออกแบบการหล่อลื่นแบบไร้น้ำมันระดับมืออาชีพ เหมาะสำหรับสภาพแวดล้อมการทำงานที่ปราศจากฝุ่นและสะอาด

• การกำหนดค่าแม่เหล็กมาตรฐาน: วงแหวนแม่เหล็กในตัวพร้อมร่องติดตั้งที่สงวนไว้สำหรับสวิตช์แม่เหล็ก สะดวกสำหรับการตรวจจับตำแหน่งจังหวะ

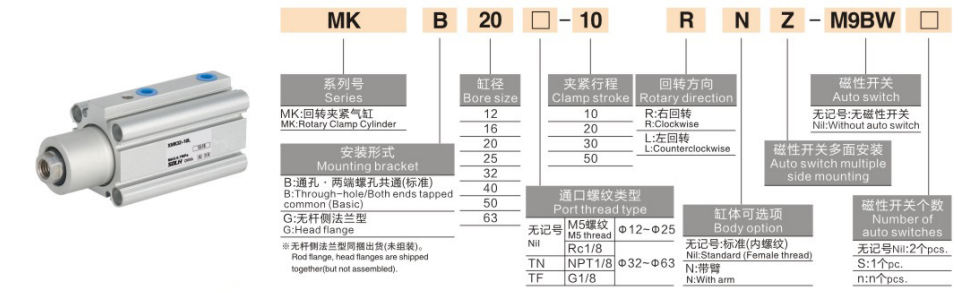

กรอกกฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อให้ครบถ้วน

1. ตัวอย่างโมเดลทั่วไป: MKB20-10RZ, MKB40-20LZ-M9BW

2. ตัวอย่างการสั่งซื้อมาตรฐาน

• การหมุนขวามาตรฐาน: MKB25-15RZ (รู φ25, ระยะชัก 15 มม., หมุนตามเข็มนาฬิกา, ไม่มีสวิตช์)

• หมุนซ้ายด้วยสวิตช์คู่: MKB32-20LZ-2S (เจาะ φ32, ระยะชัก 20 มม., หมุนทวนเข็มนาฬิกา, สวิตช์ตำแหน่งคู่)

• ประเภทงานหนักเจาะขนาดใหญ่: MKB63-50RZ (รูเจาะ φ63, ช่วงชักสูงสุด 50 มม., การหมุนทางขวาสำหรับการจับยึดที่รับน้ำหนักมาก)

พารามิเตอร์ทางเทคนิคทั่วไป (20°C, สภาพมาตรฐาน 0.5MPa)

1. ข้อมูลจำเพาะพื้นฐาน

• โหมดการทำงาน: การเคลื่อนที่แบบสารประกอบออกฤทธิ์สองเท่า (การหมุน 90° + การแคลมป์เชิงเส้น)

• ช่วงแรงดันใช้งาน: 0.1~1.0MPa; แรงดันพิสูจน์: 1.5MPa

• อุณหภูมิแวดล้อม: -10°C~70°C (ไม่แช่แข็ง); -10°C~60° พร้อมติดตั้งสวิตช์แม่เหล็ก

• ความเร็วการทำงานของลูกสูบ: 50~200มม./วินาที

• โหมดบัฟเฟอร์: ยางกันกระแทกทวิภาคี

• โหมดการหล่อลื่น: ทำงานแบบไร้น้ำมัน (ไม่ต้องหล่อลื่น)

2. ข้อมูลแรงจับยึด (หน่วย: kN @0.5MPa)

3. แรงบิดความเฉื่อยที่อนุญาต (หน่วย: กก.·m²)

4. น้ำหนักผลิตภัณฑ์ (หน่วย: กก. @ 20 มม. ระยะชัก)

สถานการณ์การใช้งานทั่วไป

• การวางตำแหน่งและการหนีบชิ้นงาน: ใช้กันอย่างแพร่หลายสำหรับการติดตั้งเครื่องมือกล การวางตำแหน่งการเชื่อม การยึดปั๊ม และการหนีบสถานีประกอบ การออกแบบการหมุนและการจับยึดแบบ 2-in-1 ช่วยลดความยุ่งยากในโครงสร้างทางกลและประหยัดพื้นที่ในการติดตั้ง

• การซ่อมชิ้นส่วนอิเล็กทรอนิกส์และความแม่นยำ: คุณลักษณะไร้น้ำมันและมีฝุ่นต่ำเหมาะอย่างยิ่งกับการจับยึดถาดเซมิคอนดักเตอร์ การวางตำแหน่งเปลือกโทรศัพท์ และการยึดชิ้นส่วนที่มีความแม่นยำระดับไมโคร ตรงตามข้อกำหนดด้านความสะอาดสูงและความแม่นยำสูง

• การจำกัดการโอนอัตโนมัติ: เหมาะอย่างยิ่งสำหรับการจำกัดโต๊ะหมุน การวางตำแหน่งกลไกการพลิก และสถานีจับยึดแบบหมุนช่วงชักสั้น ให้ประสิทธิภาพการเคลื่อนที่แบบผสมที่เสถียรและทำซ้ำได้

• สถานีซ่อมสำหรับงานหนัก: มีแรงจับยึดสูงและความสามารถในการป้องกันการโก่งตัวที่ดีเยี่ยม ใช้ได้กับการจับยึดชิ้นงานหนัก การยึดแม่พิมพ์ และการวางตำแหน่งที่มีความแม่นยำสูง

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

1. การเลือกขนาดเจาะ: เลือกขนาดรูตามแรงจับยึดจริง ตรวจสอบให้แน่ใจว่าแรงยึดตามทฤษฎี≥โหลดจริง× 1.5 ปัจจัยด้านความปลอดภัย จัดลำดับความสำคัญ φ40 หรือรูที่ใหญ่กว่าสำหรับสภาพการทำงานหนัก

2. การเลือกจังหวะ: จังหวะการหนีบมาตรฐานมีตั้งแต่ 5 มม. ถึง 50 มม. เลือกระยะชักตามความสูงของชิ้นงานจริง และเผื่อระยะขอบไว้ 3~5 มม. เพื่อหลีกเลี่ยงการรบกวนทางกล

3. การเลือกการกำหนดค่า

￮ ทิศทางการหมุน: เลือก RZ (หมุนขวาตามเข็มนาฬิกา) หรือ LZ (หมุนซ้ายทวนเข็มนาฬิกา) เพื่อให้ตรงกับเค้าโครงสถานีในสถานที่

￮ การตรวจจับตำแหน่ง: เลือกการกำหนดค่าสวิตช์คู่ 2S เพื่อรับสัญญาณตำแหน่งคู่สำหรับสถานะการหนีบและการปล่อย

สรุปประโยคเดียว

     กระบอกสูบแบบหมุนมาตรฐานซีรีส์ SOLH MK ผสานรวมฟังก์ชันการหมุน 90° และการจับยึดเชิงเส้น โดยมีแรงบิดความเฉื่อยที่อัพเกรดแล้ว 3 เท่า ตัวเครื่องขนาดกะทัดรัดเป็นพิเศษ การติดตั้งได้หลายทิศทาง และความสามารถในการจับยึดที่รับน้ำหนักมากที่แข็งแกร่ง ทำหน้าที่เป็นโซลูชันนิวแมติกที่มีความเสถียรสูงประหยัดพื้นที่และมีเสถียรภาพสูงสำหรับการกำหนดตำแหน่งฟิกซ์เจอร์และสถานีจับยึดแบบอัตโนมัติ
