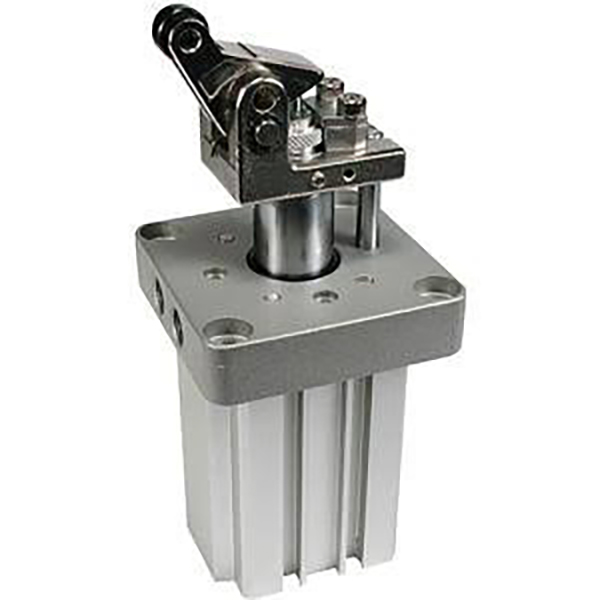

RS2H Series สต็อปเปอร์กระบอกสูบสำหรับงานหนัก กระบอกหยุดคันโยกบัฟเฟอร์ไฮดรอลิกแบบปรับได้

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และข้อดีของโครงสร้างหลัก

     ซีรีส์ SOLH RS2H เป็นกระบอกสูบสต็อปเปอร์แบบก้านโยกสำหรับงานหนักรุ่นใหม่ ออกแบบอย่างมืออาชีพสำหรับการกำหนดตำแหน่งและการจำกัดสายพานลำเลียงที่รับน้ำหนักมาก มีจำหน่ายในขนาดรูเจาะขนาดใหญ่ φ50/63/80 มม. มีแรงหยุดสูงเป็นพิเศษ บัฟเฟอร์ไฮดรอลิกแบบปรับได้ โครงสร้างน้ำหนักเบากะทัดรัด และทนต่อแรงกระแทกได้เหนือกว่า ใช้งานได้เป็นพิเศษกับพาเลทและเพลตเครื่องมือหนัก 50–500 กก. โดยทำหน้าที่เป็นส่วนประกอบหลักในการหยุดสำหรับสายพานลำเลียงอัตโนมัติสำหรับงานหนัก ซึ่งใช้กันอย่างแพร่หลายในการหยุดชิ้นงาน การวางตำแหน่งการขนย้าย และการจำกัดสถานี

  1.1 อัพเกรดประสิทธิภาพงานหนัก

     เนื่องจากเป็นการทดแทนซีรีย์ RS1H แบบดั้งเดิมที่ได้รับการอัพเกรด RS2H จึงได้รับแรงหยุดเพิ่มขึ้นมากกว่า 30% การใช้การขยายกำลังคันโยกแบบผสมผสานและโครงสร้างบัฟเฟอร์ไฮดรอลิก ทำให้ทนทานต่อแรงกระแทกความถี่สูงได้อย่างสมบูรณ์แบบ และจำกัดชิ้นงานที่หนักตั้งแต่ 50 กก. ถึง 500 กก. ได้อย่างเสถียร แก้ปัญหาแรงไม่เพียงพอและความล้มเหลวง่ายของรุ่นเก่าภายใต้การทำงานแบบวนรอบภาระหนัก

  1.2 การเพิ่มประสิทธิภาพขนาดกะทัดรัดและน้ำหนักเบา

     เมื่อเปรียบเทียบกับซีรีส์ RS1H รุ่นช่วงชัก φ63-30 จะลดน้ำหนักโดยรวมลง 22% และลดความยาวทั้งหมดลง 9 มม. โครงสร้างแบบรวมที่ได้รับการปรับปรุงให้เหมาะสมช่วยประหยัดพื้นที่การติดตั้งในขณะที่ปรับปรุงความแข็งแกร่งของโครงสร้างโดยรวม ทำให้มีขนาดที่เล็กลง น้ำหนักเบาขึ้น และมีเสถียรภาพสูงขึ้น

  1.3 บัฟเฟอร์ไฮดรอลิกแบบปรับได้หลัก

     มีบัฟเฟอร์ไฮดรอลิกแบบปรับได้ในตัวเป็นอุปกรณ์มาตรฐาน ผู้ใช้สามารถปรับความต้านทานการหน่วงได้อย่างอิสระผ่านจานปรับแบบหมุนเพื่อปรับให้เข้ากับชิ้นงานที่มีน้ำหนักและความเร็วในการลำเลียงต่างกัน บัฟเฟอร์รองรับการเปลี่ยนอย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือโดยการคลายสกรูตัวหนอน M4 ซึ่งช่วยปรับปรุงประสิทธิภาพการบำรุงรักษาที่ไซต์งานอย่างมากและลดการหยุดทำงาน

  1.4 คันโยกที่มีความแข็งแกร่งสูงและการออกแบบลูกกลิ้งคู่

     คันโยก ที่มีความแข็งแรงสูงมาพร้อมกับโครงสร้างบัฟเฟอร์ภายในที่ได้รับการปรับปรุง มีตัวเลือกวัสดุลูกกลิ้งให้เลือก 2 แบบ: เรซิน (L) และเหล็กกล้าคาร์บอน (M) มีคุณสมบัติต้านทานการสึกหรอและป้องกันการแตกร้าว เส้นผ่านศูนย์กลางลูกกลิ้งที่ขยายใหญ่ขึ้นช่วยให้การทำงานกลิ้งราบรื่นและความสามารถในการป้องกันการโก่งตัวได้ดี หลีกเลี่ยงการติดขัดและความเสียหายจากโหลดที่ผิดปกติในระหว่างการหยุดโหลดหนักได้อย่างมีประสิทธิภาพ

 1.5 การกำหนดค่าที่เปลี่ยนได้อย่างสมบูรณ์และหลากหลาย

     ขนาดการติดตั้งสามารถใช้แทนกันได้กับซีรีย์ RS1H แบบดั้งเดิม โดยรองรับการเปลี่ยนและอัปเกรดโดยตรงโดยไม่ต้องแก้ไขเฟรมฟิกซ์เจอร์ ฟังก์ชั่นเสริมเพิ่มเติม ได้แก่ กลไกการล็อคป้องกันการเด้งกลับ การปลดล็อคแบบแมนนวล และสวิตช์ตรวจจับคันโยก ซึ่งตรงตามข้อกำหนดการควบคุมสภาพการทำงานที่มีภาระหนักที่ซับซ้อน

  1.6 โครงสร้างไร้น้ำมันและอายุการใช้งานยาวนาน

     โหมด double-acting, double-acting และ single-acting แบบสปริงโหลดเสริม ครอบคลุมความต้องการในการปฏิบัติงานที่หลากหลาย ก้านลูกสูบชุบโครเมียมแข็งและตัวกระบอกสูบแบบอะโนไดซ์แข็งให้ความทนทานต่อการสึกหรอและทนต่อแรงกระแทกได้ดีเยี่ยม การออกแบบการทำงานแบบไร้น้ำมันปรับให้เข้ากับสภาพแวดล้อมที่สะอาดและสภาพการทำงานที่ป้องกันการกระเซ็นของการเชื่อม พร้อมค่าบำรุงรักษาต่ำและอายุการใช้งานที่ยาวนาน

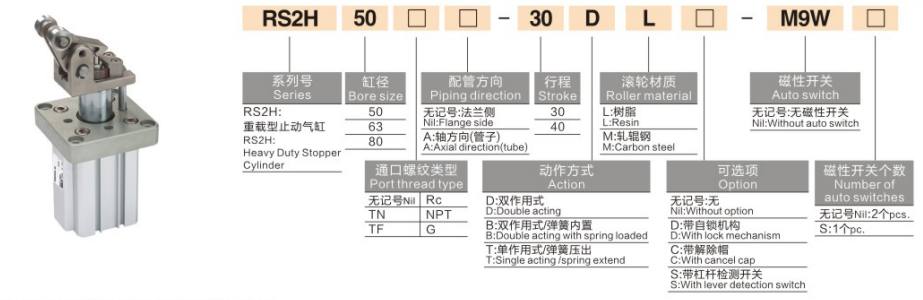

2. กรอกกฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อให้ครบถ้วน

  1. ตัวอย่างโมเดลทั่วไป: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. ตัวอย่างการสั่งซื้อมาตรฐาน

    • รุ่นงานหนักทั่วไป: RS2H63-30LD-M9BW (รู φ63, ระยะชัก 30 มม., ลูกกลิ้งเรซิน, ระบบดับเบิ้ลแอคติ้ง, พร้อมสวิตช์แม่เหล็ก M9BW)

    • รุ่นล็อคความปลอดภัยสูง: RS2H80-40TM-XC102 (เจาะ φ80, ช่วงชัก 40 มม., ลูกกลิ้งเหล็กคาร์บอน, ออกฤทธิ์ครั้งเดียว, พร้อมกลไกล็อคป้องกันการเด้งกลับ)

3. พารามิเตอร์ทางเทคนิคทั่วไป (20 ℃, เงื่อนไขมาตรฐาน 0.5MPa)

  3.1 ข้อมูลจำเพาะพื้นฐาน

     • โหมดการทำงาน: การแสดงสองครั้ง, การแสดงสองครั้งแบบสปริงโหลด, สปริงขยายการแสดงเดี่ยว

     • ช่วงแรงดันใช้งาน: 0.05~1.0MPa; แรงดันพิสูจน์: 1.5MPa

     • อุณหภูมิแวดล้อม: -10°C~60°C (สภาพแวดล้อมที่ปราศจากน้ำแข็ง)

     • ระบบบัฟเฟอร์: บัฟเฟอร์ไฮดรอลิกแบบปรับได้ในตัวแบบมาตรฐาน + บัฟเฟอร์ยางปลายคู่

     • โหมดการหล่อลื่น: การทำงานแบบไร้น้ำมัน

     • วิธีการติดตั้ง: มีการติดตั้งหน้าแปลนมาตรฐาน มีการติดตั้งสวิตช์แม่เหล็ก 4 ด้าน

  3.2 ชุดเจาะและระยะชักมาตรฐาน

  3.3 แรงหยุดตามทฤษฎี (หน่วย: kN @0.5MPa, เอาท์พุตคันโยก)

  3.4 การเปรียบเทียบน้ำหนักผลิตภัณฑ์ (หน่วย: กก. @ Standard Stroke)

4. แนวทางการกำหนดค่าและการเลือกหลัก

 4.1 การเลือกวัสดุลูกกลิ้ง

     • โรเลอร์ เรซิ่น (L): เสียงรบกวนต่ำและป้องกันรอยขีดข่วนบนพื้นผิวพาเลท เหมาะสำหรับงานที่มีน้ำหนักเบา/ปานกลาง (50–200 กก.) และการทำงานที่ความเร็วสูง (≤0.5 ม./วินาที) ปกป้องชิ้นงานในขณะเดียวกันก็รับประกันการหยุดที่มั่นคง

     • โรเลอร์ เหล็กกล้าคาร์บอน (M): ทนทานต่อการสึกหรอสูงเป็นพิเศษและทนต่อแรงกระแทกได้ดี เหมาะสำหรับการบรรทุกหนัก (200–500 กก.) การหมุนเวียนความถี่สูง (≥1000 ครั้งต่อวัน) และสภาพการทำงานทางอุตสาหกรรมที่รุนแรงพร้อมอายุการใช้งานที่ยาวนาน

  4.2 การเลือกโหมดการทำงาน

     • การแสดงสองครั้ง (D): การหนีบและปล่อยแบบควบคุมได้สองทิศทางด้วยแรงหยุดสูงสุด ปรับให้เหมาะสมสำหรับสภาวะการทำงานที่โหลดหนักและมีความถี่สูงในการสตาร์ท-หยุด

     • สปริงโหลด การแสดงสองครั้ง (B): ปล่อยอัตโนมัติเมื่อไฟฟ้าขัดข้อง จัดลำดับความสำคัญของอุปกรณ์และความปลอดภัยของบุคลากร เหมาะสำหรับสถานีอันตรายและสถานการณ์การป้องกันการปิดเครื่อง

     • การแสดงเดี่ยว (T): สปริงขยาย, โหมดการหดกลับของการอัดอากาศ ประหยัดพลังงานและคุ้มค่า ใช้ได้กับสถานการณ์การหยุดโหลดเบาและการหยุดความถี่ต่ำ

  4.3 อุปกรณ์เสริมสำหรับงานหนักเสริม

     • กลไกการล็อค (-XC102): ล็อคอัตโนมัติหลังจากหยุดเพื่อป้องกันการเด้งกลับและการเคลื่อนตัวของชิ้นงาน เหมาะสำหรับสถานีรับน้ำหนักเบาและป้องกันการเคลื่อนตัวความเร็วสูง

     • ฟังก์ชั่นปลดล็อคด้วยตนเอง: ปล่อยคันโยกด้วยตนเองในระหว่างที่ไฟฟ้าดับหรืออุปกรณ์ขัดข้อง เพื่อให้มั่นใจในการบำรุงรักษาที่ปลอดภัยและสะดวกที่ไซต์งาน

     • สวิตช์ตรวจจับคันโยก: ตรวจจับการขยายก้านโยกและสถานะการรีเซ็ต รองรับการควบคุมการเชื่อมโยง PLC และการดำเนินการเชื่อมต่อแบบอัตโนมัติสำหรับสายการผลิตอัจฉริยะ

5. สถานการณ์การใช้งานทั่วไป

     • สายพานลำเลียงแบบพาเลทสำหรับงานหนัก: เชี่ยวชาญเป็นพิเศษสำหรับการหยุด ย้ายตำแหน่ง และป้องกันการเคลื่อนตัวของเพลทเครื่องมือหนัก 200–500 กก. ในอุตสาหกรรมยานยนต์ เครื่องใช้ในบ้าน และลอจิสติกส์ ให้ประสิทธิภาพการจำกัดการรับน้ำหนักมากที่มั่นคง

     • เครื่องเชื่อมและเครื่องมือกลสถานีหนัก: ใช้กับการจับยึดชิ้นส่วนเชื่อมที่รับภาระหนัก การจำกัดการขนถ่ายเครื่องมือกล และการวางตำแหน่งแม่พิมพ์ที่มีน้ำหนักมาก โครงสร้างบัฟเฟอร์ทนทานต่อแรงกระแทกและป้องกันการกัดเซาะของตะกรันจากการเชื่อม

     • ระบบคลังสินค้าและขนย้ายอัตโนมัติ: ใช้สำหรับการหยุดพาเลทคลังสินค้าสามมิติ การวางตำแหน่งการเชื่อมต่อ AGV และการจำกัดกลไกการพลิกแบบงานหนัก โดยมีการเคลื่อนไหวที่เสถียรและการตอบรับสัญญาณที่เชื่อถือได้

     • สายพานลำเลียงงานหนักความเร็วสูง: เหมาะสำหรับการหยุดชิ้นงานที่มีน้ำหนักมากด้วยความเร็วสูง (≤0.8ม./วินาที) บนสายพานลำเลียงแบบลูกกลิ้งและสายพานลำเลียง บัฟเฟอร์ไฮดรอลิกแบบปรับได้ช่วยให้กระบวนการหยุดทำงานราบรื่นและไม่มีแรงกระแทก

6. คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

     1. การเลือกขนาดเจาะ: เลือกเจาะตามน้ำหนักชิ้นงานและความเร็วการลำเลียง ปฏิบัติตามมาตรฐานความปลอดภัย: แรงหยุดตามทฤษฎี ≥ โหลดจริง × 2 φ50 สำหรับน้ำหนักที่ต่ำกว่า 200 กก., φ63 สำหรับน้ำหนัก 200–350 กก., φ80 สำหรับน้ำหนักที่มากกว่า 350 กก.

     2. การเลือกวัสดุลูกกลิ้ง: เลือกลูกกลิ้งเรซิน (L) สำหรับสถานการณ์โหลดน้ำหนักเบาและความเร็วสูง เลือกลูกกลิ้งเหล็กกล้าคาร์บอน (M) สำหรับการปั่นจักรยานที่มีภาระหนักและมีความถี่สูง

     3. การเลือกการกำหนดค่าการทำงาน: เลือกลูกกลิ้งเหล็กคาร์บอนแบบ double-acting (D) + สำหรับสภาพการทำงานที่รับน้ำหนักมากและมีความถี่สูง เพิ่มกลไกการล็อค (-XC102) สำหรับข้อกำหนดป้องกันการเด้งกลับ ใช้แบบสปริงโหลด (B) สำหรับสถานีที่มีลำดับความสำคัญด้านความปลอดภัย

สรุปประโยคเดียว

     กระบอกสูบสต็อปเปอร์สำหรับงานหนักรุ่น SOLH RS2H โดดเด่นด้วยแรงหยุดที่สูงขึ้น 30% โครงสร้างน้ำหนักเบา บัฟเฟอร์ไฮดรอลิกแบบปรับได้ และตัวเลือกลูกกลิ้งคู่ ให้โซลูชันการหยุดแบบมืออาชีพที่มีความเสถียรสูง ป้องกันการกระแทก และบำรุงรักษาง่ายสำหรับสายพานลำเลียงอัตโนมัติที่รับภาระหนัก 50–500 กก.
