RSQ Series สต็อปเปอร์กระบอกสูบ | กระบอกสูบหยุดลมที่มีความสูงในการติดตั้งคงที่

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และคุณลักษณะโครงสร้างหลัก

     ซีรีส์ SOLH RSQ คือกระบอกสูบตัวหยุดที่มีความสูงในการติดตั้งคงที่ ออกแบบมาสำหรับการกำหนดตำแหน่งสายพานลำเลียงแบบอัตโนมัติและการจำกัดชิ้นงาน ครอบคลุมขนาดรูตั้งแต่ φ12มม. ถึง φ50มม. โดยมีระยะชักมาตรฐานตั้งแต่ 10 มม. ถึง 30 มม. กระบอกสูบ RSQ มีโครงสร้างแข็งที่มีความสูงคงที่ บัฟเฟอร์ในตัว ประเภทปลายก้านเสริม 10 แบบ และการติดตั้งสวิตช์แม่เหล็ก 4 ด้าน กระบอกสูบ RSQ มอบโซลูชันการหยุดที่มีต้นทุนต่ำและมีความน่าเชื่อถือสูงสำหรับการปิดกั้นสถานีสายพานลำเลียง การวางตำแหน่งพาเลท และการจำกัดชิ้นงาน โดยทำหน้าที่เป็นส่วนประกอบหลักมาตรฐานสำหรับระบบลำเลียงอัตโนมัติ

  1.1 โครงสร้างแข็งที่มีความสูงคงที่

     แตกต่างจากซีรีส์ RSG ที่ปรับความสูงได้ ซีรีส์ RSQ ใช้การออกแบบความสูงในการติดตั้งคงที่ซึ่งไม่สามารถปรับได้ มีโครงสร้างที่เรียบง่ายกว่า มีความแข็งแกร่งโดยรวมสูงกว่า และการติดตั้งถึงที่เร็วขึ้น สอดคล้องกับเค้าโครงสถานีที่มีความสูงคงที่อย่างสมบูรณ์แบบ และขจัดขั้นตอนการสอบเทียบความสูง

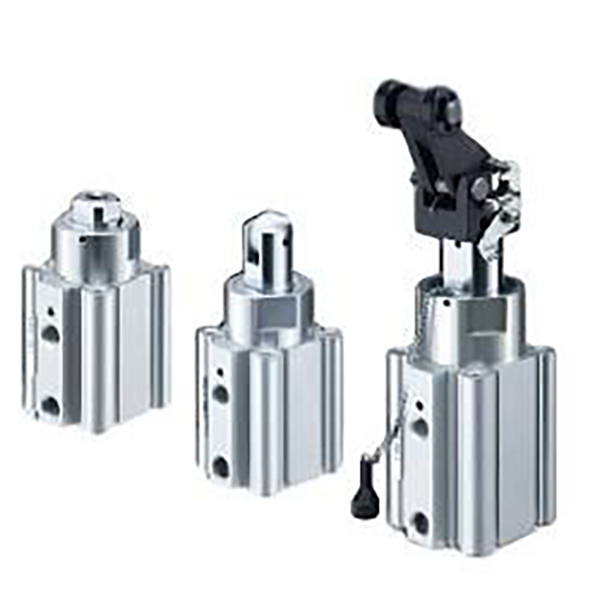

  1.2 การปรับเปลี่ยนหลายปลายก้านอเนกประสงค์

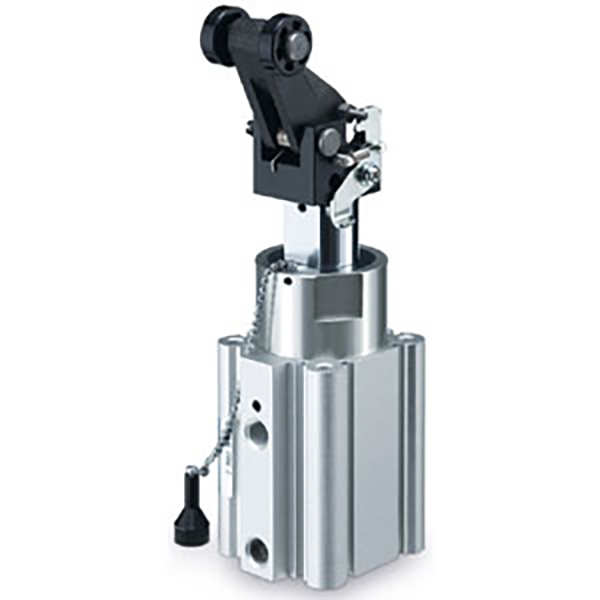

     มีตัวเลือกปลายก้านให้เลือก 10 ประเภท รวมถึงก้านกลม โครงสร้างแบบตัดเอียง โครงสร้างลูกกลิ้งและคันโยก ครอบคลุมสถานการณ์การหยุดโหลดเบา ปานกลาง และหนักได้อย่างเต็มที่ ประเภทก้านโยก (L/B/C/D/E) ใช้การออกแบบบัฟเฟอร์ไฮดรอลิกในตัวที่มีการดูดซับพลังงานที่ดีเยี่ยมและทนต่อแรงกระแทกได้ดีสำหรับสภาพการทำงานที่มีความถี่สูงและมีผลกระทบหนัก

  1.3 การติดตั้งและรูปแบบสวิตช์ที่ยืดหยุ่น

     ตัวกระบอกสูบรองรับการติดตั้งสวิตช์แม่เหล็ก 4 ด้าน (รองรับการใช้งานกับสวิตช์ซีรีส์ D-A9□/M9□/P3DWA) โดยไม่ต้องใช้อุปกรณ์เสริมในการติดตั้งเพิ่มเติม มีวิธีการติดตั้งมาตรฐานสองวิธี: การติดตั้งรูทะลุชนิด B (มาตรฐาน) และการติดตั้งรูเกลียวปลายคู่ชนิด A ปรับให้เข้ากับโครงอุปกรณ์และพื้นที่การติดตั้งต่างๆ

  1.4 การออกแบบที่ปราศจากน้ำมันและอายุการใช้งานยาวนาน

     โหมด double-acting, spring-return ซึ่งเป็นโหมด double-acting และ single-acting (สปริงขยาย) ที่เป็นตัวเลือก ตอบสนองความต้องการในการดำเนินการที่หลากหลาย ยางกันกระแทกมาตรฐานช่วยให้การทำงานมีเสถียรภาพ ก้านลูกสูบใช้การชุบฮาร์ดโครม และตัวกระบอกสูบผ่านกระบวนการอโนไดซ์แบบแข็ง ทำให้มีความทนทานต่อการสึกหรอและทนต่อแรงกระแทกได้ดีเยี่ยม การออกแบบการทำงานแบบไร้น้ำมันปรับให้เข้ากับสภาพแวดล้อมการทำงานที่สะอาดและไร้ฝุ่น โดยมีต้นทุนการบำรุงรักษาต่ำ

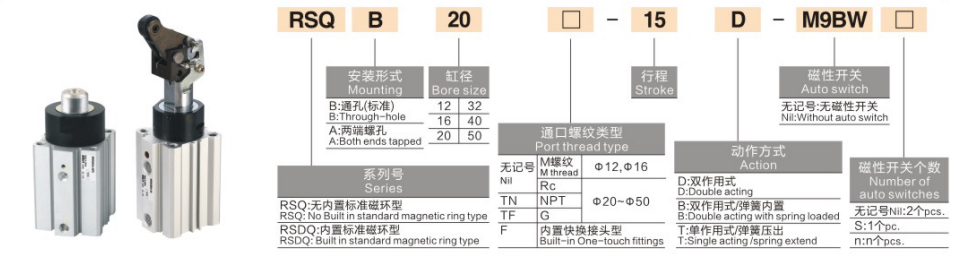

2. กรอกกฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อให้ครบถ้วน

  1. ตัวอย่างโมเดลทั่วไป: RSQB20-15, RSDQL32-20

  2. ตัวอย่างการสั่งซื้อมาตรฐาน

     • รุ่นมาตรฐาน วงแหวนไม่แม่เหล็ก: RSQB20-15 (ไม่มีวงแหวนแม่เหล็ก, การติดตั้งผ่านรู, รู φ20, ช่วงชัก 15 มม., ปลายก้านกลมมาตรฐาน)

     • รุ่นบัฟเฟอร์ไฮดรอลิกแหวนแม่เหล็ก: RSDQL32-20 (วงแหวนแม่เหล็กในตัว, การติดตั้งผ่านรู, รู φ32, ช่วงชัก 20 มม., ปลายหยุดแบบก้านโยก)

3. พารามิเตอร์ทางเทคนิคทั่วไป (20 ℃, เงื่อนไขมาตรฐาน 0.5MPa)

  3.1 ข้อมูลจำเพาะพื้นฐาน

     • โหมดการทำงาน: การแสดงสองครั้ง, สปริงกลับ การแสดงสองครั้ง, การแสดงเดี่ยว (สปริงขยาย)

     • ช่วงแรงดันใช้งาน: 0.05~1.0MPa; แรงดันพิสูจน์: 1.5MPa

     • อุณหภูมิแวดล้อม: -10°C~70°C (ไม่มีสวิตช์); -10°C~60°C (พร้อมสวิตช์)

     • ความเร็วการทำงานของลูกสูบ: 50~500มม./วินาที

     • โหมดบัฟเฟอร์: ยางกันกระแทกมาตรฐาน ประเภท ก้านโยก พร้อม บัฟเฟอร์ ไฮดรอลิก แบบฝัง

     • โหมดการหล่อลื่น: การทำงานแบบไร้น้ำมัน

  3.2 ชุดเจาะและระยะชักมาตรฐาน

3.3 แรงหยุดตามทฤษฎี (หน่วย: N @0.5MPa, Double-Acting)

3.4 น้ำหนักผลิตภัณฑ์ (หน่วย: กก. @ระยะชัก 20 มม. ซีรีส์ RSQ)

4. ประเภทปลายก้านและสถานการณ์ที่ใช้งานได้

5. สถานการณ์การใช้งานทั่วไป

     • การหยุดสายการประกอบ: ใช้กับการหยุดพาเลท การวางตำแหน่งสถานี และการป้องกันการเคลื่อนตัวสำหรับสายการประกอบอิเล็กทรอนิกส์และเครื่องใช้ในบ้าน การออกแบบที่มีความสูงคงที่เข้ากันได้อย่างลงตัวกับเค้าโครงไลน์สายพานลำเลียงมาตรฐาน

     • การจำกัดสายลำเลียง: เหมาะสำหรับการหยุดชิ้นงานบนสายพานลำเลียงและลูกกลิ้ง การวางตำแหน่งสถานีถ่ายโอน และการบล็อกแนวแยก/รวม ตัวเลือกปลายก้านหลายแบบปรับให้เข้ากับเกรดการรับน้ำหนักต่างๆ

     • สถานีประมวลผลอัตโนมัติ: เหมาะอย่างยิ่งสำหรับการจำกัดการโหลด/การขนถ่ายเครื่องมือกล การวางตำแหน่งเครื่องบรรจุภัณฑ์และการหยุดสถานีตรวจสอบ ให้การทำงานแบบวนรอบที่มั่นคงและป้องกันการรบกวน

     • สถานการณ์การหยุดงานหนัก: ใช้สำหรับหยุดพาเลทหนักและแผงเครื่องมือ การวางตำแหน่งสถานีเชื่อม คันโยกบัฟเฟอร์ไฮดรอลิกต้านทานแรงกระแทกและการสั่นสะเทือนความถี่สูงได้อย่างมีประสิทธิภาพ

6. คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

  1. การเลือกขนาดเจาะ: เลือกรูตามปริมาณการหยุดจริง ปฏิบัติตามกฎ: แรงหยุดตามทฤษฎี ≥ โหลดจริง × 2 ปัจจัยด้านความปลอดภัย φ16~φ20สำหรับการบรรทุกน้ำหนักเบา φ32สำหรับการบรรทุกปานกลาง φ40~φ50สำหรับการบรรทุกหนัก

  2. การเลือกจังหวะ: ระยะชักมาตรฐานมีตั้งแต่ 10 มม. ถึง 30 มม. สำรองระยะระยะชักพิเศษ 5~10 มม. ตามความสูงของชิ้นงานเพื่อหลีกเลี่ยงการรบกวนทางกล

  3. การเลือกปลายก้าน

￮ โหลดน้ำหนักเบาและความเร็วต่ำ: เลือกประเภทก้านกลมหรือแบบตัดเฉียง

￮ ความเร็วสูงและน้ำหนักเบา: เลือกประเภทลูกกลิ้ง

￮ โหลดหนักและการกระแทกความถี่สูง: เลือกประเภทคันโยกบัฟเฟอร์ไฮดรอลิก (B/C/D/E)

สรุปประโยคเดียว

     กระบอกสูบสต็อปเปอร์ความสูงคงที่ซีรีส์ SOLH RSQ มีโครงสร้างการติดตั้งคงที่อย่างแข็งแกร่ง ตัวเลือกปลายก้านที่หลากหลาย การติดตั้งสวิตช์ 4 ด้าน และประสิทธิภาพอายุการใช้งานยาวนานแบบไร้น้ำมัน ให้โซลูชันการหยุดมาตรฐานที่คุ้มค่า มีเสถียรภาพ และทนต่อแรงกระแทกสำหรับสถานีสายพานลำเลียงและประมวลผลอัตโนมัติต่างๆ
